Processo de upgrade das dock stations Dell séries WD19 e WD19S
As dock stations Dell séries WD19 e WD19S foram projetadas em três variações que usam o mesmo conjunto de base da dock station.
As versões são:
- Dock Dell WD19 e WD19S
- Dell Performance Dock WD19DC e WD19DCS
- Dell Thunderbolt Dock WD19TB e WD19TBS
Há cinco opções de kit do cliente de upgrade disponíveis que permitem modificar uma dock station série WD19 e WD19S para uma configuração diferente:
- Kit de WD19TBS WD19 e WD19S para WD19TB com adaptador CA de 180 watts
- WD19DC e WD19DCS para WD19TB, kit WD19TBS sem adaptador CA
- Kit WD19 e WD19S para WD19DC com adaptador CA de 210 watts
- WD19 e WD19S para WD19DC, kit WD19DCS sem adaptador CA
- WD19, WD19S, WD19DC, WD19DCS, WD19TB, WD19TBS, para WD22TB4 kit sem um adaptador CA (adaptador CA de 180 watts obrigatório)
Nota: A disponibilidade do kit de upgrade da dock station varia regionalmente. Entre em contato com o representante de vendas da Dell para saber a disponibilidade do kit de upgrade em sua região.
Nota: Para a operação adequada como uma Dell Thunderbolt Dock, é necessário um adaptador CA de 180 watts. Considerando que, para a operação adequada como uma Dell Performance Dock (usando uma conexão dupla com uma workstation Dell Precision), é necessário um adaptador CA de 210 watts.
Guia de instalação do Kit de upgrade
Depois de receber o kit de upgrade da dock station Dell (WD19 e WD19S), siga estas etapas para concluir o upgrade:
Nota: Antes de instalar o upgrade, certifique-se de que a atualização mais recente do firmware da dock station esteja instalada. Você pode fazer download do firmware no site de suporte da Dell.
Nota: Remova todos os cabos da Dock Dell e desconecte o adaptador CA antes de trocar o módulo do kit de cabos.
-

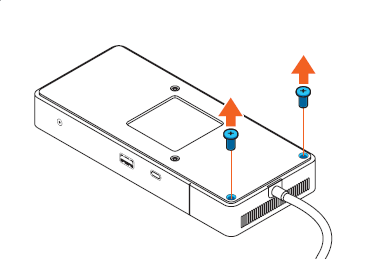

Vire a dock station de modo que o logotipo da Dell esteja apontando para baixo e remova os dois parafusos Philips da cabeça do conjunto do módulo de cabo.
-

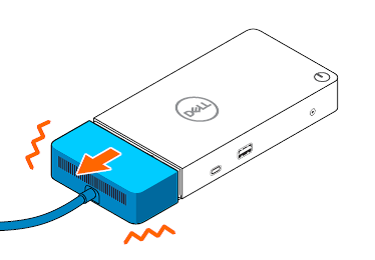

Gire a dock station de modo que o logotipo da Dell esteja apontando para cima. Deslize o conjunto do cabo da base da dock station alguns milímetros até que ele pare.
-

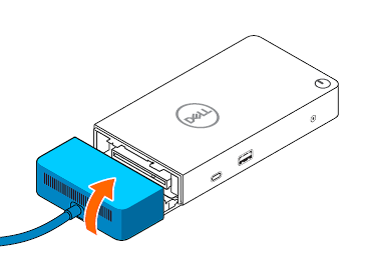

Incline o módulo do cabo levemente para cima.
-

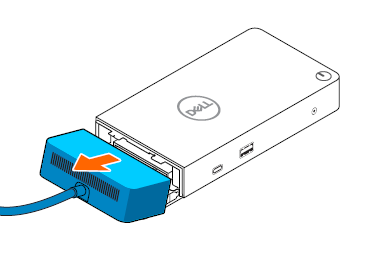

Remova o módulo do cabo da base da dock station.
-
Remova o módulo do cabo de upgrade da embalagem de envio.
-

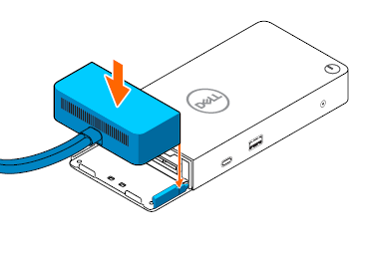

Deslize o novo módulo de cabo para baixo ao longo da trilha na base da dock station.
-

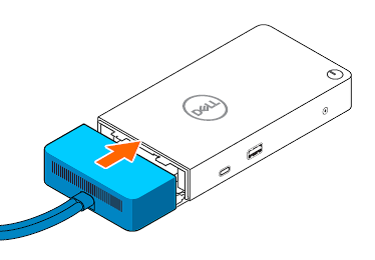

Deslize o novo módulo de cabo na base da dock station até que ele esteja totalmente encaixado.
-
Vire a dock station para que o logotipo da Dell esteja apontando para baixo novamente.
-

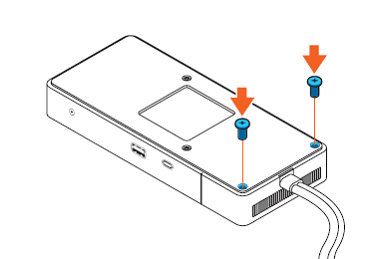

Reinstale os dois parafusos de cabeça Philips.
-
Onde estava no kit, reconecte os cabos e o novo adaptador CA.
