PowerFlex: Como entender o cluster do MDM

Cluster MDM

O MDM é o agente de monitoramento e configuração do PowerFlex e é usado principalmente para gerenciamento. Um ambiente multi-MDM consiste em um MDM principal, enquanto os outros funcionam como secundário ou tiebreaker.

O MDM é usado para gerenciamento que consiste em migração, reconstruções e todas as funções relacionadas ao sistema. Nenhuma E/S é executada por meio do MDM.

Para dar suporte à alta disponibilidade, três ou cinco instâncias do MDM são executadas em servidores diferentes. Em um ambiente multi-MDM, um MDM recebe a função principal e os outros atuam como MDMs secundários ou tiebreaker.

O cluster do MDM consiste em uma combinação de MDM principal, MDMs secundários e MDMs tiebreaker. Há também o MDM em espera que não faz parte do cluster.

• MDM: Um MDM é qualquer servidor com o pacote MDM instalado e pode receber uma função de gerente ou de tiebreaker (padrão) durante a instalação. Essa função não pode ser alterada posteriormente sem a reinstalação do MDM. Os MDMs têm um ID exclusivo do MDM e podem receber nomes exclusivos. Antes que o MDM possa fazer parte do cluster, ele deve ser promovido a um MDM em espera.
• MDM em espera e tiebreaker: Um MDM e um tiebreaker podem ser adicionados a um sistema como um standby. Depois de adicionado, o MDM em espera ou o tiebreaker é conectado ou bloqueado a esse sistema específico. Um MDM em espera pode ser chamado para assumir a posição de um MDM gerente ou MDM tiebreaker de acordo com a forma como ele é instalado, quando ele é promovido para ser um membro do cluster.
• Gerente MDM: Um MDM que pode atuar como principal ou secundário no cluster. Os MDMs gerenciadores têm um ID exclusivo do sistema e podem receber nomes exclusivos. Um gerenciador pode ser um standby ou um membro do cluster.
• Desempate MDM: Um MDM cuja única função é ajudar a determinar qual MDM é o principal. Um tiebreaker pode ser um standby ou um membro do cluster. Um MDM de desempate não é um gerente. Em um cluster de três nós, há um critério de desempate; Em um cluster de cinco nós, há dois critérios de desempate. Isso garante que sempre haja um número ímpar de MDMs em um cluster, o que garante que sempre haja uma maioria para eleger o MDM principal.

Os seguintes termos são relevantes para o cluster MDM, especificamente:

• MDM principal: O MDM no cluster que controla os SDSs e os SDCs. O MDM principal contém e atualiza o repositório do MDM, o banco de dados que armazena a configuração do SDS e o modo como os dados são distribuídos entre os SDSs no sistema. Esse repositório é replicado constantemente para os MDMs secundários, para que eles possam assumir o controle sem atraso. Cada cluster MDM tem um MDM principal.
• MDM secundário: Um MDM no cluster que está pronto para assumir a função de MDM principal, se necessário. Em um cluster de três nós, há um MDM secundário, permitindo assim um ponto único de falha. Em um cluster de cinco nós, há dois MDMs secundários, permitindo assim dois pontos de falha. Esse aumento da resiliência é um dos principais benefícios de habilitar o cluster de cinco nós.
• Réplica: Um MDM que contém uma réplica do repositório do MDM. Isso inclui o MDM principal e quaisquer MDMs secundários no cluster do MDM.

A tabela a seguir descreve os modos de cluster disponíveis:

Além dos membros do cluster, você pode preparar gerenciadores em espera e nós tiebreaker para um total de treze clusters e MDMs em espera.

O limite de endereços IP do cluster do MDM é de 16 endereços IP, que incluem todos os membros do cluster (primário, secundário, primário em espera e secundário em espera).

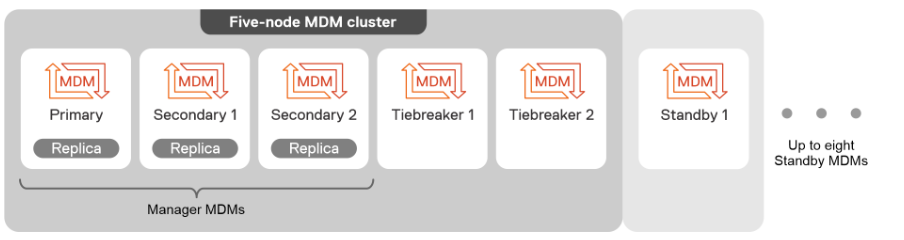

A figura a seguir ilustra um cluster MDM de cinco nós:

Figura 1. Cluster MDM de cinco nós

Todos os membros do cluster MDM têm o mesmo pacote MDM instalado neles.

Antes de um servidor entrar no cluster MDM, ele deve:

1. Instale o pacote MDM no servidor. Durante a instalação, você determina se o servidor será um gerenciador ou um desempate (padrão).
2. Promova o servidor ao status de espera, seja como gerenciador ou como critério de desempate, de acordo com a forma como ele foi instalado.
3. Adicione o servidor em espera ao cluster MDM. Um gerente, uma vez inserido no cluster, pode assumir o estado principal ou secundário.

A criação do cluster do MDM é feita automaticamente ao implementar um sistema com qualquer uma das ferramentas de implementação automatizadas.
