Guida alla rimozione delle unità sostituibili dal cliente (CRU) nei sistemi OptiPlex 5070 MT (Mini Tower)
Resumo: Questo articolo offre una guida alla rimozione di quelle parti del sistema desktop Dell OptiPlex 5070 Mini Tower che Dell considera sostituibili e sostituibili da chiunque.
Sintomas
Queste guide illustrano in modo dettagliato le operazioni da eseguire per la rimozione sicura delle unità sostituibili dal cliente (CRU) nei sistemi OptiPlex 5070 Mini Tower (MT). (le CRU sono le parti del sistema per la cui rimozione o sostituzione non è necessario l'intervento di un tecnico). Sono incluse anche delle immagini che fungono da riferimento per quanto descritto.
Sommario:
Guida alla rimozione
Se queste guide non trattano l'operazione che si intende eseguire, sarà necessario fare riferimento al manuale del sistema.
Questo articolo offre informazioni sulle prassi sicure da seguire prima di utilizzare dispositivi elettronici.
Istruzioni per la rimozione
Nota: cliccare sul titolo della sezione che si desidera aprire di seguito per visualizzare i contenuti.
| 1 | Piccolo cacciavite a croce | 2 | Punta in plastica |
| 3 | Piccolo cacciavite a testa piatta |
Nota: tenere presente che l'utilizzo di un cacciavite a croce o a testa piatta di grandi dimensioni può danneggiare la testa delle viti. Ciò renderebbe impossibile la rimozione senza strumenti speciali, che non sono disponibili per i nostri ingegneri on-site.
-
Operazioni preliminari prima della rimozione del coperchio del sistema:
-
Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.
-
Scollegare tutti i cavi telefonici, di rete o USB dal computer.
-
Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.
-
-

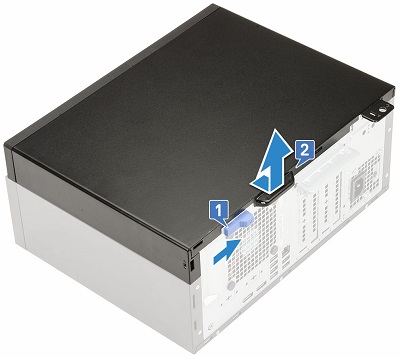

Posizionare il sistema su un lato con il pannello di accesso rivolto verso l'alto e spingere il fermo di rilascio blu sul retro del sistema al centro per sbloccare il coperchio [1]
-
Spingere il pannello verso la parte posteriore del sistema ed estrarlo dal computer [2].
-
Operazioni preliminari prima della rimozione del pannello anteriore:
-
Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.
-
Scollegare tutti i cavi telefonici, di rete o USB dal computer.
-
Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.
-
Rimuovere il coperchio del sistema.
-
-

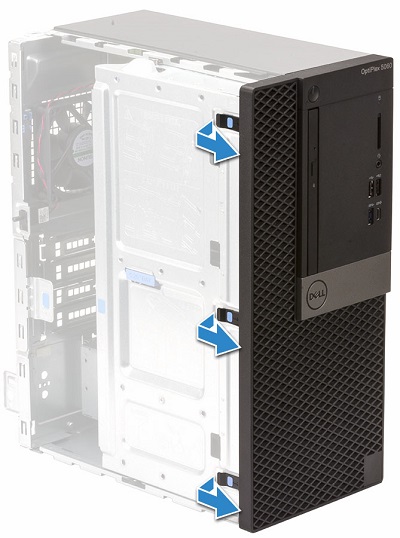

Sollevare le tre linguette di contenimento lungo il lato sinistro del pannello
-
Ruotare il pannello verso destra sui tre ganci
-
Estrarre il pannello dalla parte anteriore del sistema.
-
Operazioni preliminari prima della rimozione dell'unità disco rigido (HDD):
-
Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.
-
Scollegare tutti i cavi telefonici, di rete o USB dal computer.
-
Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.
-
Rimuovere il coperchio del sistema e il pannello anteriore
-
-

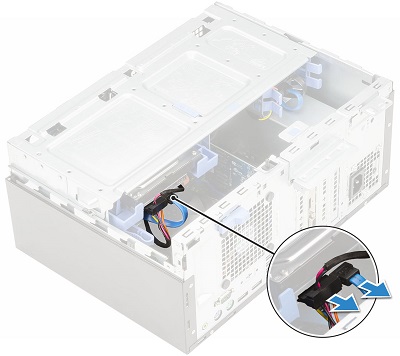

L'unità HDD da 3,5" si trova nella parte superiore del sistema, nel pannello apribile. Scollegare i cavi di alimentazione e dei dati dalla parte posteriore dell'unità.
-

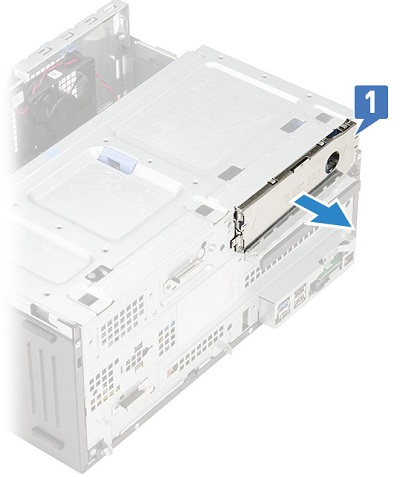

Rimuovere la piastra di riempimento EMC metallica dalla parte anteriore del sistema [1].
-

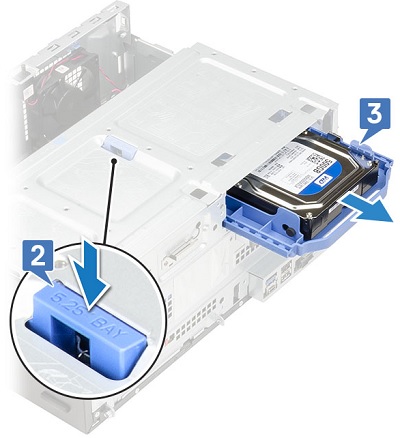

Premere il fermo di rilascio blu dell'alloggiamento da 5,25" sul pannello apribile [2] ed estrarre l'unità nel caddy blu dalla parte anteriore del PC [3]
-

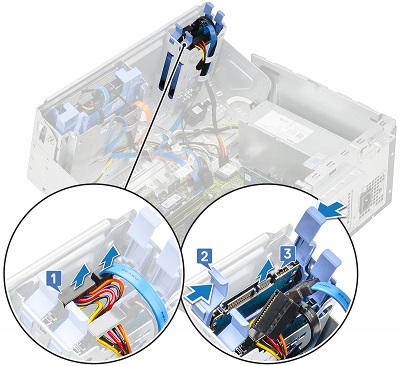

L'unità HDD da 2,5" si trova nella parte inferiore del sistema, nel pannello apribile. Aprire il pannello apribile e scollegare i cavi di alimentazione e dei dati dalla parte posteriore dell'unità [1].
-
Premere le linguette blu su entrambi i lati del caddy [2] ed estrarre l'unità dal PC [3].
-
Ripetere i passaggi 2 e 3 se è installata una seconda unità HDD da 2,5".
-
Operazioni preliminari alla rimozione della scheda SSD M.2:
-
Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.
-
Scollegare tutti i cavi telefonici, di rete o USB dal computer.
-
Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.
-
Rimuovere il coperchio del sistema e il pannello anteriore
-
-

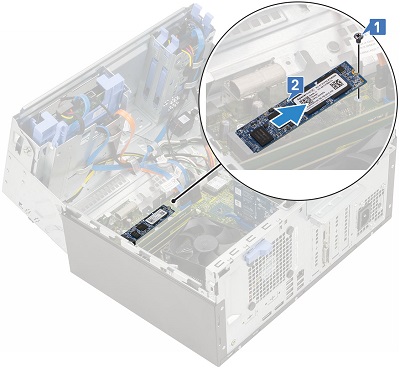

Aprire il pannello apribile e la scheda SSD M.2 si trova di fronte agli slot di memoria. Rimuovere la vite di fissaggio della scheda [1]
-
Quando la scheda si solleva ad angolo, estrarla dal connettore e dal PC [3]
-
Operazioni preliminari alla rimozione dell'unità disco ottico (DVD/CD RW):
-
Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.
-
Scollegare tutti i cavi telefonici, di rete o USB dal computer.
-
Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.
-
Rimuovere il coperchio del sistema e il pannello anteriore
-
-

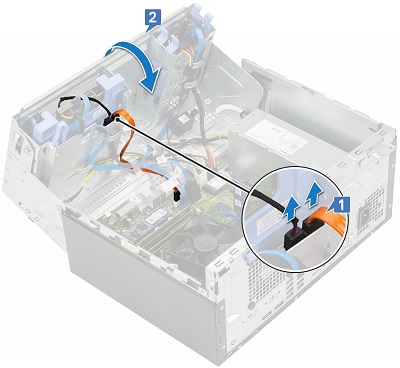

L'unità disco ottico si trova sotto l'unità HDD da 3,5 "nella parte superiore del pannello apribile. Aprire il pannello e rimuovere i cavi dalla parte posteriore dell'unità [1] e chiudere il pannello [2].
-

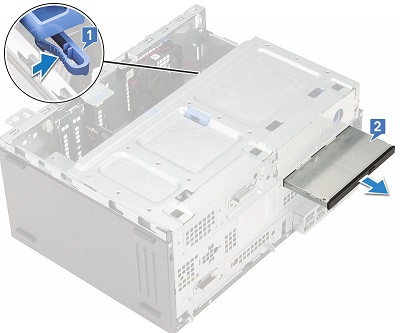

Premere la linguetta di rilascio blu sul retro dell'unità [1].
-
Estrarre l'unità dalla parte anteriore del PC [2].
-
Operazioni preliminari prima della rimozione delle schede di espansione:
-
Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.
-
Scollegare tutti i cavi telefonici, di rete o USB dal computer.
-
Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.
-
Rimuovere il coperchio del sistema e il pannello anteriore
-
-
Gli slot di espansione si trovano sul retro del sistema, aprire il pannello apribile e, utilizzando la linguetta blu, sbloccare gli slot [1].
-
Spingere la linguetta di sbloccaggio blu sul retro della scheda [2] ed estrarre la scheda dal sistema [3].
-
Operazioni preliminari prima della rimozione della memoria:
-
Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.
-
Scollegare tutti i cavi telefonici, di rete o USB dal computer.
-
Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.
-
Rimuovere il coperchio del sistema e il pannello anteriore
-
-
La memoria si trova sotto il pannello apribile e, di fronte al dissipatore di calore, allontanare le linguette su entrambi i lati del dimm per sbloccarlo [1].
-
Sollevare il dimm ed estrarlo dallo slot e dal PC [3].
Nota: ripetere i passaggi 2 e 3 per altri eventuali moduli DIMM di memoria del sistema.
-
Operazioni preliminari prima della rimozione della batteria a bottone:
-
Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.
-
Scollegare tutti i cavi telefonici, di rete o USB dal computer.
-
Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.
-
Rimuovere il coperchio del sistema e il pannello anteriore
-
-

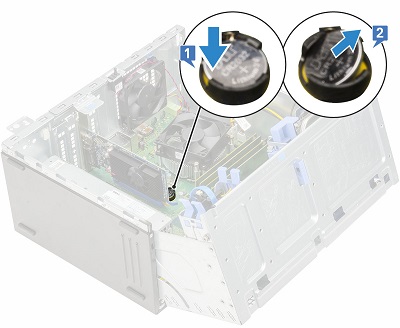

La batteria a bottone si trova tra gli slot opzionali e il dissipatore di calore, sollevare il pannello apribile e premere il fermo di rilascio fino a quando la batteria non si solleva [1]
-
Sollevare la batteria dal connettore e dal PC [2].
-
Operazioni preliminari prima della rimozione degli altoparlanti interni:
-
Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.
-
Scollegare tutti i cavi telefonici, di rete o USB dal computer.
-
Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.
-
Rimuovere il coperchio del sistema e il pannello anteriore
-
-
L'altoparlante è aggantiato al pannello aprite accanto agli alloggiamenti hdd da 2,5", scollegare il cavo dalla scheda madre [1]
-
Sollevare la linguetta di fissaggio sull'altoparlante [2] e far scorrere l'altoparlante fuori dal relativo slot [3].
-
Operazioni preliminari alla rimozione della ventola del dissipatore di calore:
-
Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.
-
Scollegare tutti i cavi telefonici, di rete o USB dal computer.
-
Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.
-
Rimuovere il coperchio del sistema e il pannello anteriore
-
-
La ventola del dissipatore di calore si trova al centro del sistema sotto il pannello apribile. Aprire il pannello e scollegare il cavo della ventola dalla scheda madre [1].
-
Rimuovere le quattro (4) viti Torx dalla parte superiore della ventola [2] ed estrarre la ventola dal sistema [3].
-
Operazioni preliminari alla rimozione dell'unità di alimentazione:
-
Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.
-
Scollegare tutti i cavi telefonici, di rete o USB dal computer.
-
Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.
-
Rimuovere il coperchio del sistema e il pannello anteriore
-
-

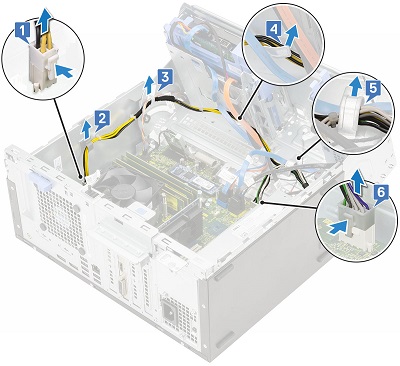

L'unità di alimentazione si trova nella parte inferiore del PC, sotto il pannello apribile. Aprire il pannello apribile e scollegare i cavi di alimentazione dalla scheda madre [1, 6].
-
Disinstradare il cavo della PSU dai ganci di contenimento [2, 3, 4, 5]
-
Rimuovere le tre (3) viti di fissaggio dell'unità di alimentazione al retro dello chassis [1] e premere la linguetta di rilascio blu davanti all'alimentatore [2] e far scorrere e sollevare l'alimentatore verso l'alto ed estrarlo dal sistema [3].
