OptiPlex 5070 微塔式机 (MT) 客户可更换部件 (CRU) 拆卸指南

Resumo: 本文是戴尔 OptiPlex 5070 微塔式台式机中戴尔认为任何人都可以拆卸和更换的部件的拆卸指南。

Este artigo aplica-se a Este artigo não se aplica a Este artigo não está vinculado a nenhum produto específico. Nem todas as versões do produto estão identificadas neste artigo.

Sintomas


这些指南将分步介绍如何安全地拆卸 OptiPlex 5070 微塔式机 (MT) 系统中被认为是客户可更换部件 (CRU) 的部分。(CRU 是系统中应无需由工程师进行拆卸或更换的部件。)这些指南还包含有关相关内容的图片。


目录:

  1. CRU 拆卸指南
  2. 拆卸说明



拆卸指南



如果这些指南不包括您希望执行的操作,则您需要参考您的系统手册。

以下文章提供有关在使用电气设备之前要考虑的安全实践的信息。


返回页首




拆卸说明



SLN317723_en_US__1icon 提醒:请单击下面您要打开的部分的标题,查看相关内容。





SLN317723_en_US__2ReqTools_E7450_BKeith_01



1 小号梅花槽螺丝刀 2 塑料尺
3 小号平头螺丝刀

SLN317723_en_US__1icon 提醒请注意,使用大型梅花槽或平头螺丝刀可能会导致损坏螺钉的头。如果没有提供给我们的现场工程师的专用工具,将无法进行拆卸。



  1. 卸下系统护盖前的拆卸前说明:

    1. 在安装或卸下任何硬件期间,请始终确保所有数据均已正确备份

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆

    3. 断开计算机以及所有连接设备的电源插头

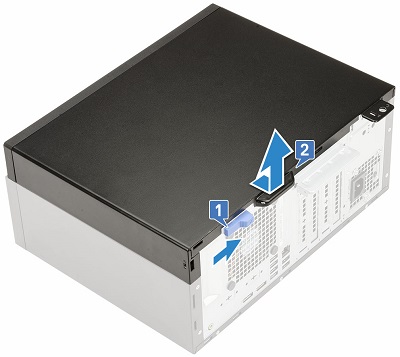

  2. 将系统放在侧面,使检修面板朝上,然后将系统背面的蓝色释放闩锁推入中心以解锁护盖 [1]

SLN317723_en_US__4CRU_5070_Base_MT_01_BK

  1. 朝系统背面推动面板,然后将其提离计算机 [2]



  1. 卸下前挡板前的拆卸前说明:

    1. 在安装或卸下任何硬件期间,请始终确保所有数据均已正确备份

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆

    3. 断开计算机以及所有连接设备的电源插头

    4. 请卸下系统机箱盖

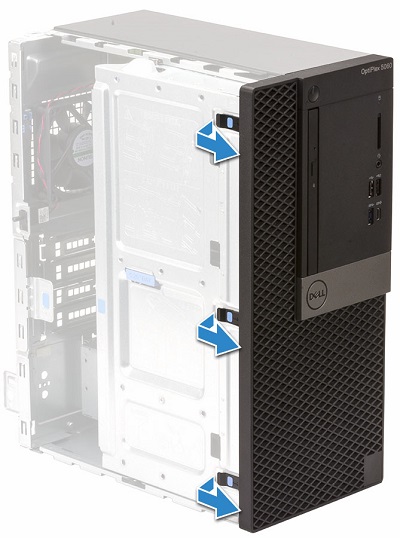

  2. 沿挡板左侧撬起三个固定卡舌

SLN317723_en_US__5CRU_5070_Bezel_MT_01_BK

  1. 将挡板旋转到三个挂钩上的右侧

  2. 将挡板拉离系统正面



  1. 卸下硬盘 (HDD) 前的拆卸前说明:

    1. 在安装或卸下任何硬件期间,请始终确保所有数据均已正确备份

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆

    3. 断开计算机以及所有连接设备的电源插头

    4. 请卸下系统护盖前挡板

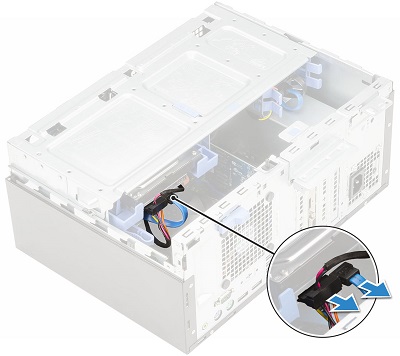

  1. 3.5 英寸 HDD 位于系统顶部的旋出面板中。从驱动器背面拔下电源线和数据线。

SLN317723_en_US__6CRU_5070_3HDD_MT_01_BK

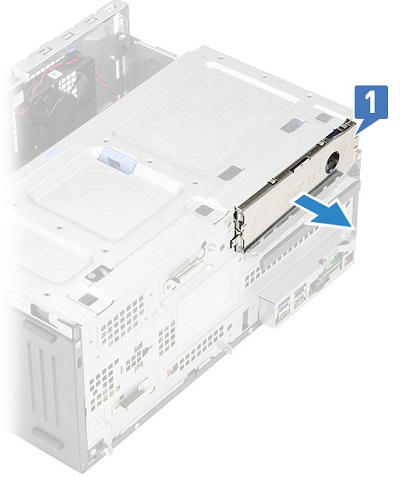

  1. 从系统正面卸下金属 EMC 填充板 [1]

SLN317723_en_US__7CRU_5070_3HDD_MT_02_BK

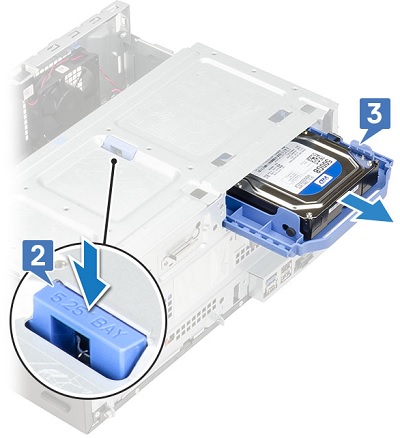

  1. 按压旋出面板上的蓝色 5.25 英寸托架释放扣环 [2],然后将驱动器的蓝色盒从 PC [3] 正面拉出

SLN317723_en_US__8CRU_5070_3HDD_MT_03_BK

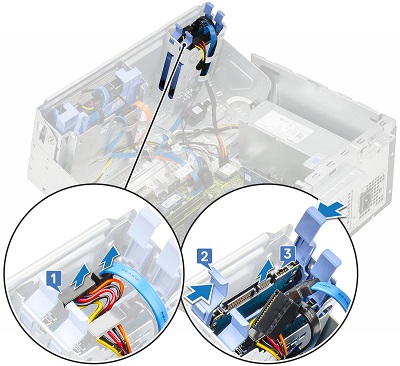

  1. 2.5 英寸 HDD 位于系统底部的旋出面板中。打开旋转面板,然后断开电源线和数据线缆与驱动器背面的连接 [1]

SLN317723_en_US__9CRU_5070_2HDD_MT_01_BK

  1. 同时按压盒两侧的蓝色卡舌 [2],然后将驱动器从 PC 中拉出 [3]。

  2. 如果安装了第二个 2.5 英寸 HDD,请重复步骤 2 和 3。



  1. 卸下 M.2 SSD 卡之前的拆卸前说明:

    1. 在安装或卸下任何硬件期间,请始终确保所有数据均已正确备份

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆

    3. 断开计算机以及所有连接设备的电源插头

    4. 请卸下系统护盖前挡板

  2. 打开旋转面板,M.2 SSD 卡位于内存插槽前面。拧下固定卡的螺钉 [1]

SLN317723_en_US__10CRU_5070_SSD_MT_01_BK

  1. 当卡以一定角度弹起时,将卡从连接器中拉出并从 PC 中拉出 [3]



  1. 卸下光驱 (DVD/CD RW) 前的拆卸前说明:

    1. 在安装或卸下任何硬件期间,请始终确保所有数据均已正确备份

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆

    3. 断开计算机以及所有连接设备的电源插头

    4. 请卸下系统护盖前挡板

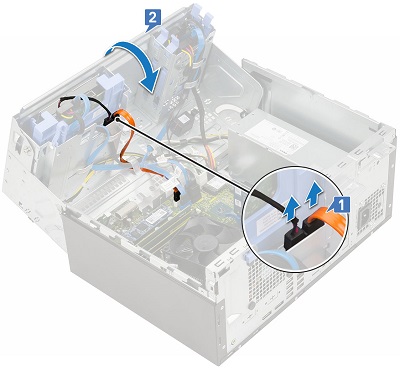

  2. 光驱位于旋出面板顶部的 3.5 英寸 HDD 下方。打开面板,然后从驱动器 [1] 背面卸下线缆,然后合上面板 [2]

SLN317723_en_US__11CRU_5070_ODD_MT_01_BK

  1. 挤压驱动器背面的蓝色释放卡舌 [1]

SLN317723_en_US__12CRU_5070_ODD_MT_02_BK

  1. 将驱动器滑出 PC 正面 [2]



  1. 卸下扩展卡前的拆卸前说明:

    1. 在安装或卸下任何硬件期间,请始终确保所有数据均已正确备份

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆

    3. 断开计算机以及所有连接设备的电源插头

    4. 请卸下系统护盖前挡板

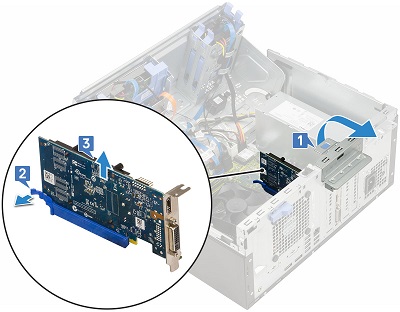

  2. 扩展槽位于系统背面,打开旋动面板,然后使用蓝色卡舌解锁选项插槽 [1]

SLN317723_en_US__13CRU_5070_ECard_MT_01_BK

  1. 推动卡 [2] 背面的蓝色释放卡舌,然后将卡向上提离系统 [3]



  1. 卸下内存前的拆卸前说明:

    1. 在安装或卸下任何硬件期间,请始终确保所有数据均已正确备份

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆

    3. 断开计算机以及所有连接设备的电源插头

    4. 请卸下系统护盖前挡板

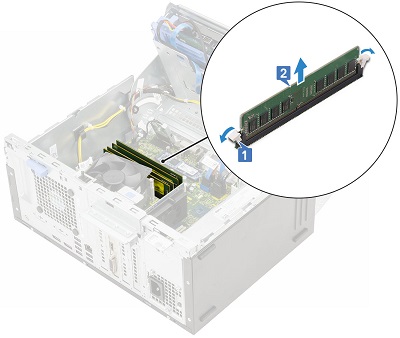

  2. 内存位于旋出面板下方,在散热器前面,将 DIMM 任一侧的卡舌拉开以释放内存 dimm [1]

SLN317723_en_US__14CRU_5070_Memory_MT_01_BK

  1. 将 DIMM 向上提离插槽和 PC [3]

SLN317723_en_US__1icon 提醒:请对系统中的其他内存 DIMM 重复步骤 2 和步骤 3。



  1. 卸下纽扣电池前的拆卸前说明:

    1. 在安装或卸下任何硬件期间,请始终确保所有数据均已正确备份

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆

    3. 断开计算机以及所有连接设备的电源插头

    4. 请卸下系统护盖前挡板

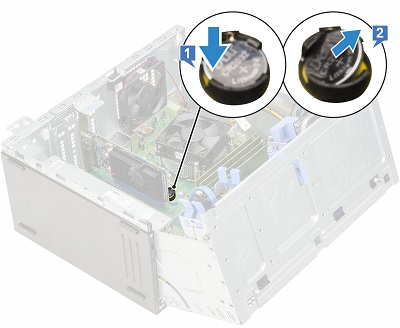

  2. 纽扣电池位于选件插槽和散热器之间,提起旋动面板并按压释放卡舌,直至电池弹起 [1]

SLN317723_en_US__16CRU_5070_Coin_MT_01_BK

  1. 将电池提离连接器和 PC [2]



  1. 卸下内置扬声器前的拆卸前说明:

    1. 在安装或卸下任何硬件期间,请始终确保所有数据均已正确备份

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆

    3. 断开计算机以及所有连接设备的电源插头

    4. 请卸下系统护盖前挡板

  2. 扬声器卡住 2.5 英寸 HDD 托架旁边的旋出面板,断开线缆与主板的连接 [1]

SLN317723_en_US__17CRU_5070_Speaker_MT_01_BK

  1. 提起扬声器上的固定卡舌 [2],然后将扬声器滑出插槽 [3]



  1. 拆卸散热器风扇前的拆卸前说明:

    1. 在安装或卸下任何硬件期间,请始终确保所有数据均已正确备份

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆

    3. 断开计算机以及所有连接设备的电源插头

    4. 请卸下系统护盖前挡板

  2. 散热器风扇位于系统中间的旋出面板下方。打开面板,然后断开风扇线缆与主板的连接 [1]

SLN317723_en_US__18CRU_5070_Fan_MT_01_BK

  1. 从风扇顶部拧下四 (4) 颗内六角螺钉 [2],然后将风扇提离系统 [3]



  1. 卸下电源设备 (PSU) 前的拆卸前说明:

    1. 在安装或卸下任何硬件期间,请始终确保所有数据均已正确备份

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆

    3. 断开计算机以及所有连接设备的电源插头

    4. 请卸下系统护盖前挡板

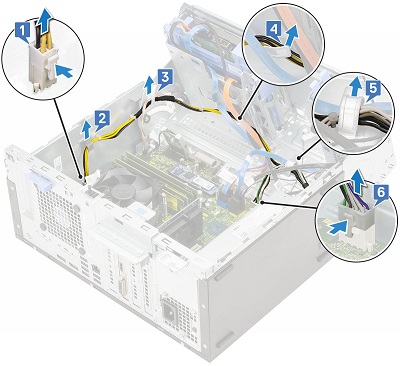

  2. PSU 位于 PC 底部的旋出面板下方。打开旋转面板,然后断开电源线与主板的连接 [1、6]

SLN317723_en_US__19CRU_5070_PSU_MT_01_BK

  1. 从固定挂钩拔下 PSU 线缆 [2、3、4、5]

  2. 拧下将 PSU 固定至机箱 [1] 背面的三 (3) 颗螺钉,然后按压 PSU [2] 前面的蓝色释放卡舌,然后滑动 PSU 并将其提离系统 [3]

SLN317723_en_US__19CRU_5070_PSU_MT_01_BK
