Nedmonteringsmanual för enhet som kan bytas av kund för OptiPlex 5070 mini-torn (MT)

Resumo: Den här artikeln är en manual för hur du tar bort de delar av den stationära Dell OptiPlex 5070-datorn med mini-torn som Dell anser är okej för alla att ta bort och byta.

Este artigo aplica-se a Este artigo não se aplica a Este artigo não está vinculado a nenhum produto específico. Nem todas as versões do produto estão identificadas neste artigo.
Confira outros recursos

Sintomas

Dessa manualer vägleder dig steg för steg genom säker borttagning av enheter som kan bytas av kund (CRU-delar) i ett OptiPlex 5070-system med mini-torn (MT). (CRU-delar är de delar av systemet som inte måste avlägsnar eller bytas ut av en tekniker.) I manualerna finns även bilder som visar stegen.

Innehållsförteckning:

  1. Manual för borttagning av CRU-delar
  2. Instruktioner för borttagning



Manual för borttagning



Om dessa guider inte omfattar det du är ute efter ber vi dig läsa igenom systemmanualen.

Nedanstående artikel innehåller information om säkerhetsåtgärder att vidta innan arbete med elektrisk utrustning utförs.


Överst på sidan



Instruktioner för borttagning



SLN317723_en_US__1icon Obs! Klicka på rubriken för det avsnitt du vill öppna nedan för att visa innehållet.



|



SLN317723_en_US__2ReqTools_E7450_BKeith_01



1 Liten stjärnskruvmejsel 2 Plastrits
3 Liten platt skruvmejsel

SLN317723_en_US__1icon Obs! Tänk på att du kan skada huvudet på skruvarna om du använder en stor stjärnskruvmejsel eller en platt skruvmejsel. Detta gör det omöjligt att ta bort dem utan särskilda verktyg som inte är tillgängliga för våra tekniker på plats.



  1. Anvisningar om förberedelser före borttagning av systemhöljet:

    1. Var alltid noga med att säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

    3. Koppla bort datorn och alla anslutna enheter från eluttagen

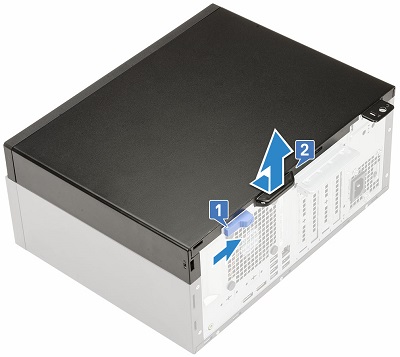

  2. Lägg systemet på sidan med åtkomstpanelen vänd uppåt och tryck in den blå frigöringsspärren på systemets baksida i mitten för att låsa upp höljet [1]

SLN317723_en_US__4CRU_5070_Base_MT_01_BK

  1. Tryck panelen mot systemets baksida och lyft upp och ta bort den från datorn [2]



  1. Anvisningar om förberedelser före borttagning av frontramen:

    1. Var alltid noga med att säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

    3. Koppla bort datorn och alla anslutna enheter från eluttagen

    4. Ta bort systemhöljet

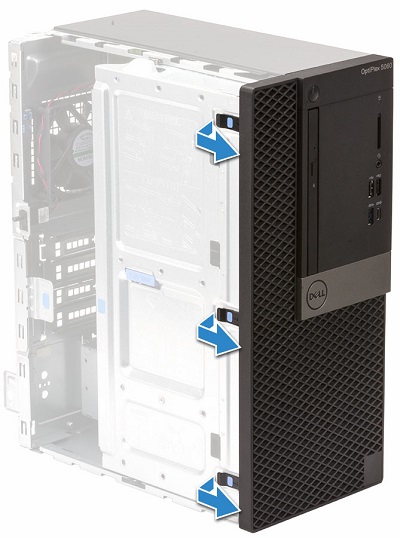

  2. Bänd upp de tre fästflikarna längs ramens vänstra sida

SLN317723_en_US__5CRU_5070_Bezel_MT_01_BK

  1. Vrid ramen åt höger på de tre krokarna

  2. Dra bort ramen från systemets framsida



  1. Anvisningar om förberedelser före borttagning av hårddisken (HDD):

    1. Var alltid noga med att säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

    3. Koppla bort datorn och alla anslutna enheter från eluttagen

    4. Ta bort systemhöljet och frontramen

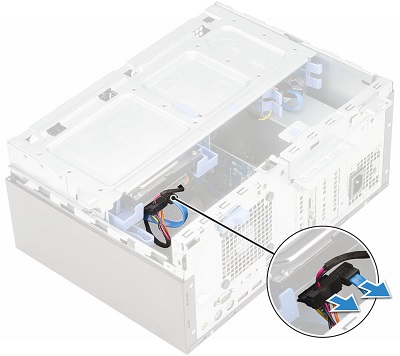

  1. 3,5-tumshårddisken sitter längst upp på systemet i den utsvängbara panelen. Dra ut ström- och datakablarna på baksidan av drivenheten.

SLN317723_en_US__6CRU_5070_3HDD_MT_01_BK

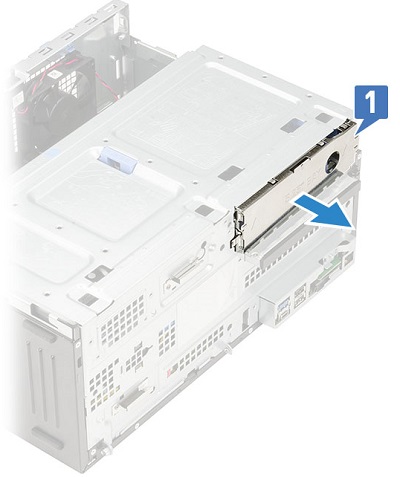

  1. Ta bort EMC-utfyllnadsplattan i metall från systemets framsida [1]

SLN317723_en_US__7CRU_5070_3HDD_MT_02_BK

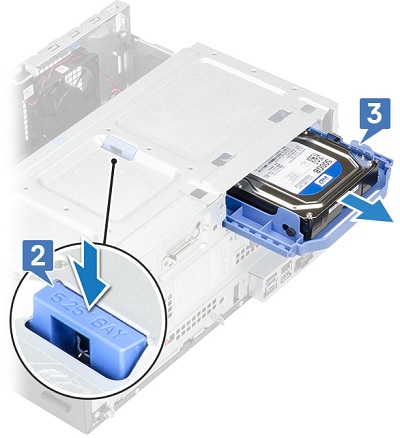

  1. Tryck på den blå frigöringsspärren för 5,25-tumsfacket på den utsvängbara panelen [2] och dra drivenheten i dess blå adapter ut på datorns framsida [3]

SLN317723_en_US__8CRU_5070_3HDD_MT_03_BK

  1. 2,5-tumshårddisken sitter längst ner på systemet i den utsvängbara panelen. Öppna svängpanelen och koppla bort ström- och datakablarna på baksidan av drivenheten [1]

SLN317723_en_US__9CRU_5070_2HDD_MT_01_BK

  1. Tryck ihop de blå flikarna på vardera sidan av adaptern [2] och dra ut drivenheten ur datorn [3].

  2. Upprepa steg 2 och 3 om en andra 2,5-tums hårddisk är monterad.



  1. Anvisningar om förberedelser före borttagning av M.2 SSD-kortet:

    1. Var alltid noga med att säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

    3. Koppla bort datorn och alla anslutna enheter från eluttagen

    4. Ta bort systemhöljet och frontramen

  2. Öppna den utsvängbara panelen så sitter M.2 SSD-kortet framför minneskortplatserna. Ta bort skruven som håller fast kortet [1]

SLN317723_en_US__10CRU_5070_SSD_MT_01_BK

  1. När kortet hoppar ut i en vinkel drar du ut kortet ur kontakten och ut ur datorn [3]



  1. Förberedelser före borttagning av den optiska enheten (DVD/CD RW):

    1. Var alltid noga med att säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

    3. Koppla bort datorn och alla anslutna enheter från eluttagen

    4. Ta bort systemhöljet och frontramen

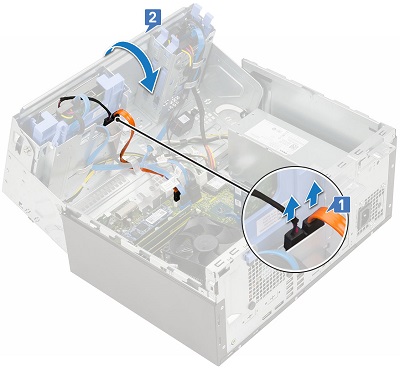

  2. Den optiska enheten sitter under 3,5-tumshårddisken längst upp på den utsvängbara panelen. Öppna panelen och ta bort kablarna från drivenhetens baksida [1] och stäng panelen [2]

SLN317723_en_US__11CRU_5070_ODD_MT_01_BK

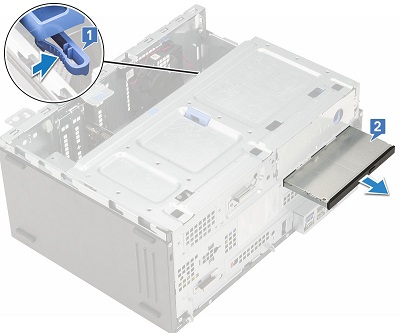

  1. Tryck på den blå frigöringsfliken på baksidan av drivenheten [1]

SLN317723_en_US__12CRU_5070_ODD_MT_02_BK

  1. skjut ut drivenheten på datorns framsida [2]



  1. Anvisningar om förberedelser före borttagning av expansionskort:

    1. Var alltid noga med att säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

    3. Koppla bort datorn och alla anslutna enheter från eluttagen

    4. Ta bort systemhöljet och frontramen

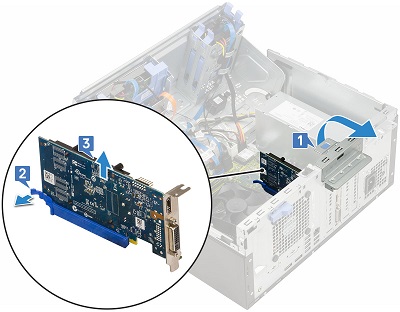

  2. Expansionsplatserna sitter på systemets baksida, öppna svängpanelen och använd den blå fliken för att låsa upp tillvalskortplatserna [1]

SLN317723_en_US__13CRU_5070_ECard_MT_01_BK

  1. Tryck på den blå frigöringsfliken på kortets baksida [2] och lyft upp kortet och ta ut det ur systemet [3]



  1. Anvisningar för förberedelser innan minnet avlägsnas:

    1. Var alltid noga med att säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

    3. Koppla bort datorn och alla anslutna enheter från eluttagen

    4. Ta bort systemhöljet och frontramen

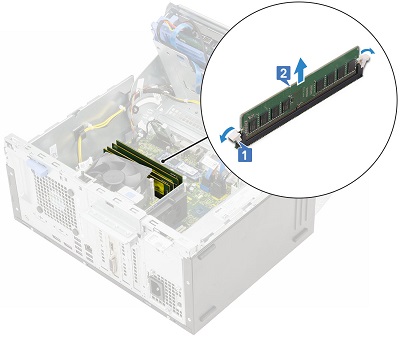

  2. Minnet sitter under den utsvängbara panelen och framför kylflänsen drar du isär flikarna på vardera sidan av DIMM-modulen för att frigöra dimm-minnet [1]

SLN317723_en_US__14CRU_5070_Memory_MT_01_BK

  1. Lyft upp dimm-modulen och ta ut den ur kortplatsen och datorn [3]

SLN317723_en_US__1icon Obs! Upprepa steg 2 och 3 för eventuella ytterligare DIMM-minnesmoduler som finns i systemet.



  1. Anvisningar om förberedelser före borttagning av knappcellsbatteriet:

    1. Var alltid noga med att säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

    3. Koppla bort datorn och alla anslutna enheter från eluttagen

    4. Ta bort systemhöljet och frontramen

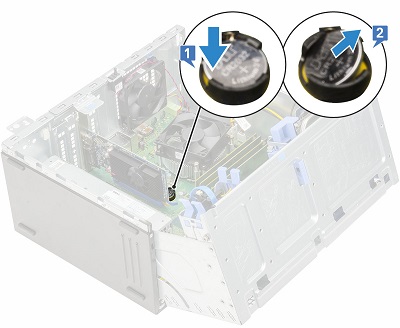

  2. Knappcellsbatteriet sitter mellan tillvalskortplatserna och kylflänsen. Lyft upp svängpanelen och tryck på frigöringsspärren tills batteriet hoppar upp [1]

SLN317723_en_US__16CRU_5070_Coin_MT_01_BK

  1. Lyft batteriet från kontakten och datorn [2]



  1. Anvisningar om förberedelser före borttagning av de inbyggda högtalarna:

    1. Var alltid noga med att säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

    3. Koppla bort datorn och alla anslutna enheter från eluttagen

    4. Ta bort systemhöljet och frontramen

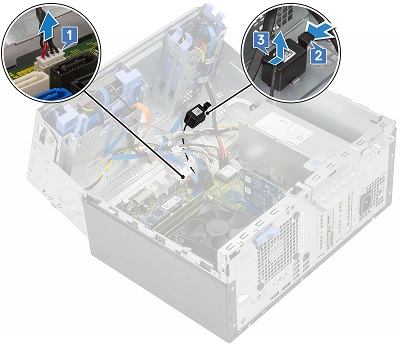

  2. Högtalaren är fäst vid den utsvängbara panelen bredvid hårddiskfacken på 2,5 tum. Koppla bort kabeln från moderkortet [1]

SLN317723_en_US__17CRU_5070_Speaker_MT_01_BK

  1. Lyft upp låsfliken på högtalaren [2] och skjut ut högtalaren ur facket [3]



  1. Anvisningar om förberedelser före borttagning av kylflänsfläkten:

    1. Var alltid noga med att säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

    3. Koppla bort datorn och alla anslutna enheter från eluttagen

    4. Ta bort systemhöljet och frontramen

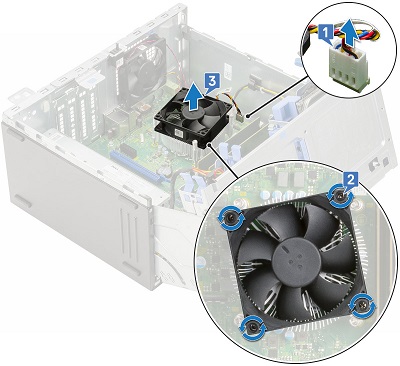

  2. Kylflänsfläkten sitter i mitten av systemet under den utsvängbara panelen. Öppna panelen och koppla bort fläktkabeln från moderkortet [1]

SLN317723_en_US__18CRU_5070_Fan_MT_01_BK

  1. Ta bort de fyra (4) Torx-skruvarna från fläktens ovansida [2] och lyft ut fläkten ur systemet [3]



  1. Anvisningar för förberedelser innan nätaggregatet (PSU) avlägsnas:

    1. Var alltid noga med att säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

    3. Koppla bort datorn och alla anslutna enheter från eluttagen

    4. Ta bort systemhöljet och frontramen

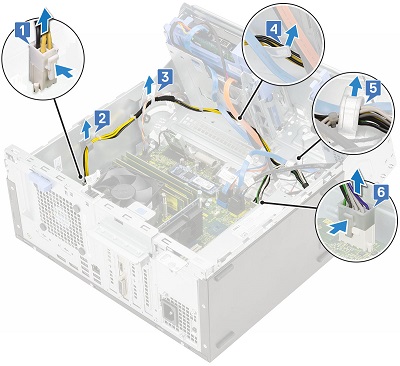

  2. Nätaggregatet sitter längst ner i datorn under den utsvängbara panelen. Öppna svängpanelen och koppla bort strömkablarna från moderkortet [1,6]

SLN317723_en_US__19CRU_5070_PSU_MT_01_BK

  1. Lossa nätaggregatskabeln från låskrokarna [2,3,4,5]

  2. Ta bort de tre (3) skruvarna som håller fast nätaggregatet på chassits baksida [1] och tryck på den blå frigöringsfliken framför nätaggregatet [2], skjut och lyft upp nätaggregatet och ta ut det ur systemet [3]

SLN317723_en_US__19CRU_5070_PSU_MT_01_BK

Om du behöver mer hjälp kontaktar du den tekniska supporten.
Kontakta oss Gå tillbaka till innehållssidan för nedmontering av OptiPlex 5070
