Guia de remoção e desmontagem de unidades substituíveis do cliente (CRUs) da minitorre (MT) OptiPlex 5070

Instruções a serem seguidas antes da remoção da tampa do sistema:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

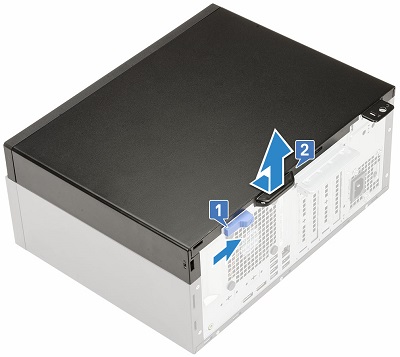

Coloque o sistema de lado com o painel de acesso voltado para cima e empurre a trava de liberação azul na parte traseira do sistema para dentro do centro para destravar a tampa [1]

Empurre o painel em direção à parte traseira do sistema e levante-o e remova-o do computador [2]

Instruções a serem seguidas antes da remoção da tampa frontal:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema

Levante as três abas de retenção ao longo do lado esquerdo do painel

Gire o painel para a direita nos três ganchos

Puxe o painel para fora da parte frontal do sistema

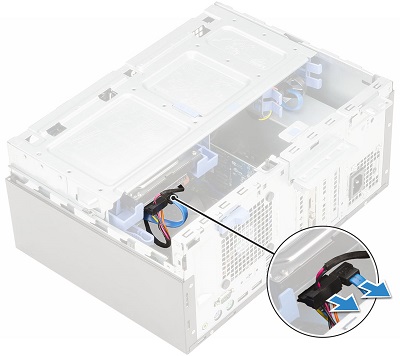

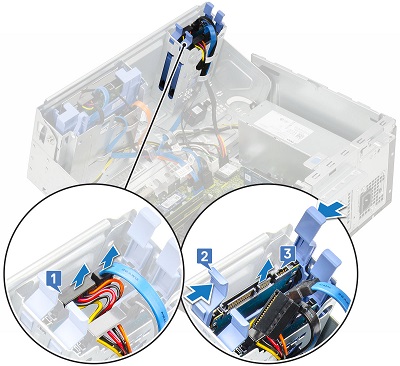

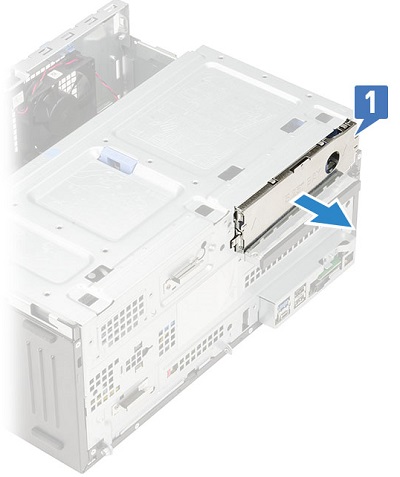

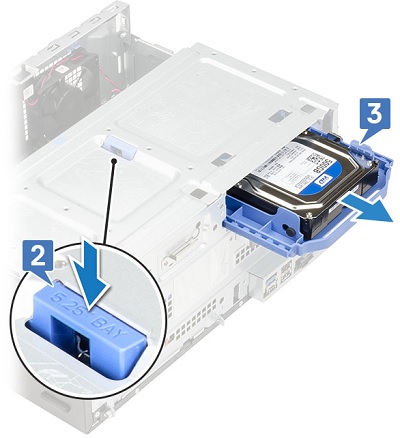

Instruções antes da remoção do disco rígido:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema e a tampa frontal

Instruções a serem seguidas antes da remoção da placa SSD M.2:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema e a tampa frontal

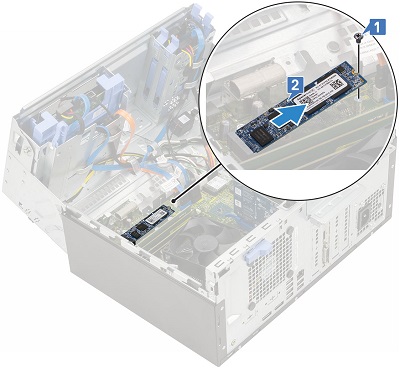

Abra o painel articulado e a placa SSD M.2 está localizada na frente dos slots de memória. Remova o parafuso que prende a placa [1]

Quando a placa se soltar em ângulo, puxe-a para fora do conector e para fora do PC [3]

Instruções a serem seguidas antes da remoção da unidade de disco óptico (DVD/CD RW):

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema e a tampa frontal

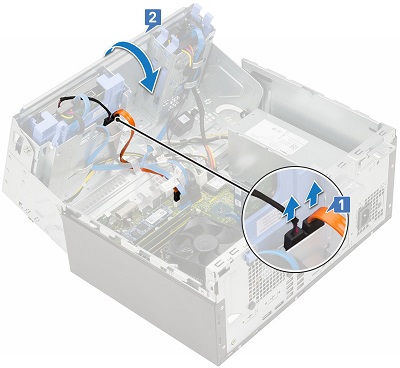

A unidade de disco óptico está localizada sob o disco rígido de 3,5" na parte superior do painel articulado. Abra o painel e remova os cabos da parte traseira da unidade [1] e feche o painel [2]

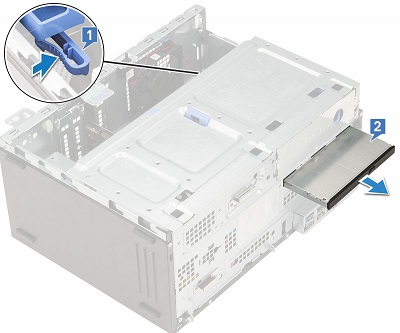

Aperte a aba de liberação azul na parte traseira da unidade [1]

deslize a unidade para fora da parte frontal do PC [2]

Instruções a serem seguidas antes da remoção das placas de expansão:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema e a tampa frontal

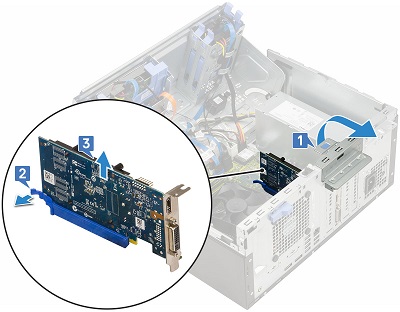

Os slots de expansão estão na parte traseira do sistema, abra o painel articulado e, usando a aba azul, destrave os slots de opção [1]

Empurre a aba de liberação azul na parte traseira da placa [2] e levante a placa para cima e para fora do sistema [3]

Instruções antes da remoção da memória:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema e a tampa frontal

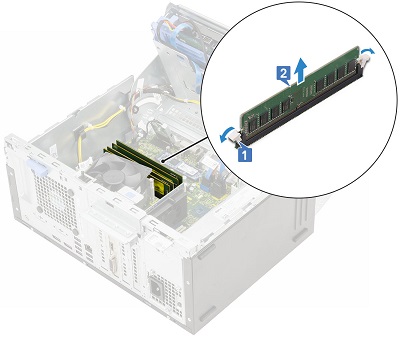

A memória está localizada sob o painel articulado e, na frente do dissipador de calor, puxe as abas em ambos os lados do dimm para soltar o dimm de memória [1]

Levante o DIMM e remova-o do slot e do PC [3]

Instruções a serem seguidas antes da remoção da bateria de célula tipo moeda:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema e a tampa frontal

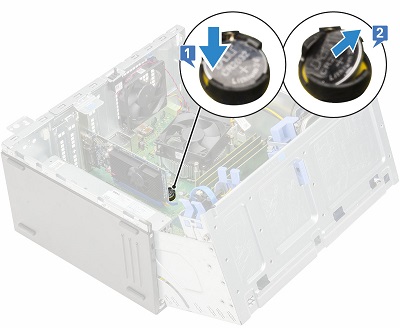

A bateria de célula tipo moeda está entre os slots de opção e o dissipador de calor, levante o painel articulado e pressione a trava de liberação até que a bateria se solte [1]

Levante a bateria do conector e do PC [2]

Instruções a serem seguidas antes da remoção dos alto-falantes internos:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema e a tampa frontal

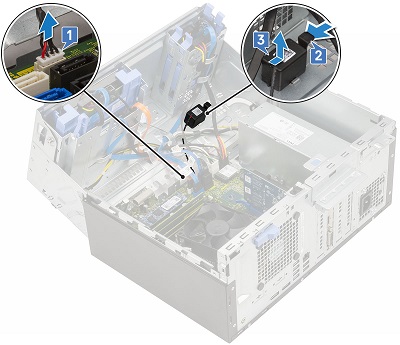

O alto-falante está preso ao painel articulado ao lado dos compartimentos de HDD de 2,5", desconecte o cabo da placa-mãe [1]

Levante a aba de fixação no alto-falante [2] e deslize o alto-falante para fora do slot [3]

Instruções a serem seguidas antes da remoção do ventilador do dissipador de calor:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema e a tampa frontal

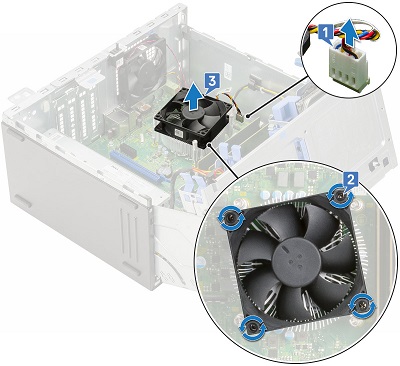

O ventilador do dissipador de calor está localizado no meio do sistema, sob o painel articulado. Abra o painel e desconecte o cabo do ventilador da placa-mãe [1]

Remova os quatro (4) parafusos Torx da parte superior do ventilador [2] e retire o ventilador do sistema [3]

Instruções a serem seguidas antes da remoção da Unidade de Distribuição de Energia (PSU):

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema e a tampa frontal

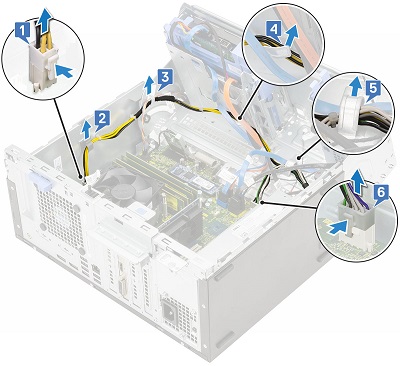

A PSU está localizada na parte inferior do PC, sob o painel articulado. Abra o painel articulado e desconecte os cabos de alimentação da placa-mãe [1,6]

Retire o cabo da PSU dos ganchos de retenção [2,3,4,5]

Remova os 3 (três) parafusos que prendem a PSU à parte traseira do chassi [1] e pressione a aba de liberação azul na parte frontal da PSU [2] e deslize e levante a PSU para cima e para fora do sistema [3]
