Så stackar du Dell PowerConnect 62XX-switchar

Innehållsförteckning

Introduktion

Stacking, eller stapling, används för att minska administrationen switcharna behöver göra. Om flera switchar staplas på varandra agerar de som en enda enhet och kan hanteras via en IP-adress och en konsolsession. I den här artikeln kan du läsa om stackfunktionerna i PowerConnect 62xx-serien. I serien ingår PowerConnect 6224, PowerConnect 6224P, PowerConnect 6224F, PowerConnect 6248 och PowerConnect 6248P.


Avsnitt 2: Stackfunktionerna på Dell PowerConnect 62XX-switchar

Dell PowerConnect 62XX stöder upp till 12 enheter per stapel. Stapling kan bara göras via expansionsmoduler, stapling via frontpanelens kontakt stöds inte. Expansionsmoduler kan installeras i fack 1 och fack 2 på switchens baksida.

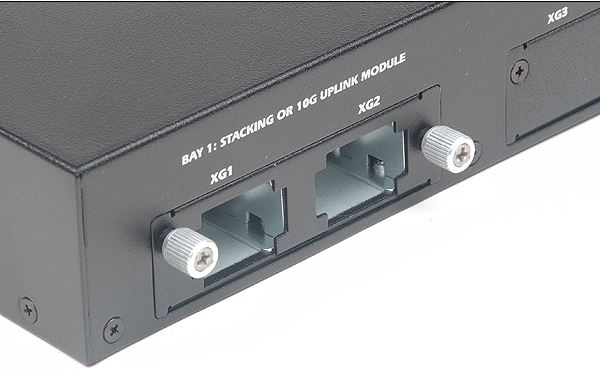

Bild 1: Staplings modul installerad i Bay-1


En stackkabel från Dell på 3 eller 1 meter bör användas för att ansluta mellan stackmoduler på olika switchar.

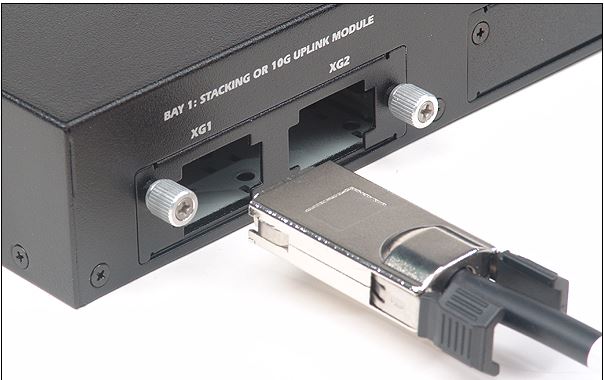

Bild 2: Dell Staplings kabel


Hur du konfigurerar stacking för 62XX-switchar

När du har anslutit stackmodulerna och stackkablarna till switcharna ska PowerConnect 62XX vara konfigurerad för att använda stackportarna i stackläge. Som standard körs stackportarna i Ethernet-läge och bildar inte en stack förrän de konfigureras så att de körs i stackläge. Det rekommenderas att stackkablarna ansluts som i ett kors eller en ring.


Bild 3: Konfigurera Staplings läge

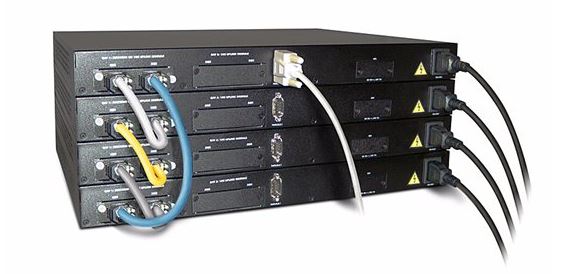

Bild 4: Anslutning mellan kabel

Portarnas stackläge ska konfigureras på alla switchar som används i stacken. En ports arbetsläge kan ställas in med kommandot ”show stack-port” (visa stackport).

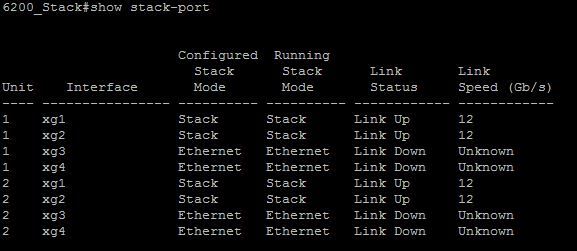

Bild 5: Utgång på Visa stack port

Switcharnas fasta programvara som ska stackas måste vara i samma version, switchar med olika programvaruversion kommer inte att staplas på varandra. Switcharnas fasta programvara kan verifieras med kommandot ”show switch” (visa switch).

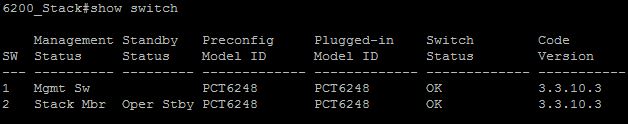

Bild 6: Utgång på Visa-knapp

Switchen med ”Oper Stby” som standby-status på utmatningen för show switch (visa switch) är stackens standby-switch. Detta kan verifieras med kommandot ”show stack-standby” (visa stack-standby).

Stegen för att konfigurera en PC62XX-stack är


1. anslut expansionsmoduler till switcharna
2. anslut stackkablarna
3. konfigurera portarna så att de fungerar i stackläge
4. Starta om den primära omkopplaren
5. starta om standby-switchen
6. Starta om de sekundära switcharna

Punkter att komma ihåg

• Båda switcharna måste ha samma programvaruversion
• Om en programvaruuppgradering utförs efter att stacken har skapats distribuerar huvudswitchen automatiskt den nya koden till de sekundära switcharna.
• PC62XX kan inte stackas med andra switchmodeller
• Switchen som har den bästa drifttiden eller den lägsta MAC-adressen väljs som huvudswitch
• Lamporna på den främre panelen visar switchens status. Om huvudlampan lyser betyder det att switchen fungerar som huvudswitch. Enhetslampan indikerar switchens enhetsnummer.

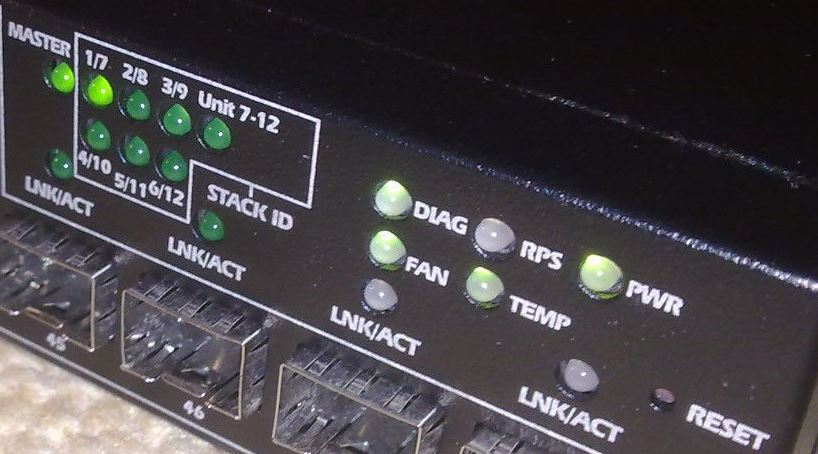

Bild 7:  Figur 7: Huvud- och enhetslampor switchens framsidan
