Dell Networking OS10-rutter är inte installerade

• Insamling av information:
  • Använd tangenten sosreport Kommando för att samla in systemloggar och maskinvarutabeller.
  • Samla in topologikartor och konfigurationsinformation.
  • hshell -c "l3 info" visar om tabellutrymmet är förbrukat.
• Identifiera problemet:
  • Kontrollera om vilka rutter som inte fungerar och enheterna inte kan kommunicera.
  • Använda OS10 show kan du se vägarna i routningstabellen.
  • Från OS10-kärnan, ping fungerar mellan källan och målet.
  • Rutten kan inte ses i defip tabellen med hjälp av hshell Kommandot.
    • För IPv4, hshell -c "´l3 defip show" kan användas för att kontrollera ruttinmatningen.
    • För IPv6, hshell -c "l3 ip6route show" kan användas för att kontrollera ruttinmatningen.
    • Kontrollera den aktuella tabellens användning med hshell -c "l3 info" Kommandot.
  • Du kan också dra i journalctl utdata som letar efter posterna nedan.

//========

[ROUTE:HAL-RT-DR], Error: hal_fib_route_add vrf_id: 8, prefix: 201.54.14.249, prefix_len: 32, hal_err: -1 (Failure)
base_nas[err]:  [ev_log_t_SAI_ROUTE:Switch Id: 0], Failed to add route in Unit 0. Err: Table full.
base_nas[err]:  [ev_log_t_SAI_ROUTE:Switch Id: 0], Route Add failed

//========

• Tabellanvändningsberäkningen är som följer:

Example:

ip6 routes – 12 (show ipv6 route summary including all VRF)
ipv4 routes - 12 (show ip route summary including all VRF)
total routes = 36 = ip6-routes*2 + ip4-routes  <------ Note: IPv6 takes two entries.

l3 info shows the number of used/total-entries hosts/route entries.

//=======
OS10#system "sudo hshell -c 'l3 info'"
 hosts            :     12 / 147456
routes           :     31 /  32768
nexthops         :      9 /  65536
ecmp_groups      :      0 /   4096
overlay_ecmp_defrag  :      0
underlay_ecmp_defrag :      0
//=======

• Grundorsak:
  • Det här problemet kan uppstå på vilken OS10-version som helst.
  • Problemet beror på att Broadcoms maskinvarutabell är full, vilket förhindrar att nya vägar läggs till.
• Verifikationer:
  • I den senaste användarhandboken för Dell SmartFabric OS10 finns detaljerad information om kommandoanvändning och maskinvarubegränsningar.

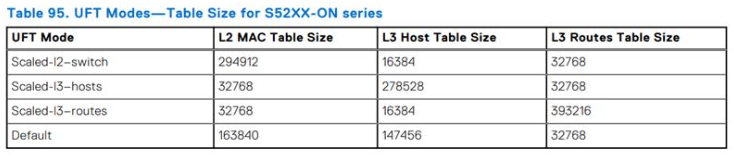

  • Maskinvarugränser för S5200-plattformen:

• Det finns ingen avsikt att åtgärda det här problemet i OS10-koden eftersom det är en maskinvarubegränsning. Arbeta med några av dessa alternativ nedan för att kringgå den här begränsningen
  • Kontrollera den aktuella maskinvaruprofilen med kommandot nedan och se till att vägarna och värdarna ligger inom gränserna.

Note: The command was taken from s5248f.
OS10# show hardware forwarding-table mode all

 Mode             default scaled-l2  scaled-l3-routes scaled-l3-hosts
 L2 MAC Entries   163840   294912     32768            98304
 L3 Host Entries  147456   16384      16384            212992
 L3 Route Entries 32768    32768      131072           98304
