PowerEdge: Kontrollera nätverkskortskompatibilitet

Så här kontrollerar du om ett nätverkskort (NIC) stöds på en PowerEdge-server.

Innehållsförteckning:

• Är det ett Dell-nätverkskort som kör fast programvara från Dell?
• Verifiera typen av NIC-gränssnitt
• Kontrollera tillgängliga expansionskort och kortplatser
• Kontrollera stöd för OS-kompatibilitetslista (HCL)
• Kontrollera tillgängliga uppdateringar av fast programvara på supportwebbplatsen

Är det ett Dell-nätverkskort som kör fast programvara från Dell?

Om nätverkskortet inte kör fast programvara från Dell kan det uppstå oväntade resultat med nätverkskortet installerat på servern.

• Utan fast programvara från Dell kan serverhårdvaran inte kommunicera korrekt med nätverkskortet.
• Det kan orsaka symtom som ökade fläkthastigheter, eftersom servern kanske inte kan övervaka temperaturen ordentligt.
• Uppdateringar av fast programvara är inte möjliga från IDRAC eftersom filer med fast programvara som inte kommer från Dell inte stöds.
• Kompatibilitet med drivrutiner kan vara ett problem eftersom Dells drivrutiner valideras mot olika versioner av Dells fasta programvara.

Överst på sidan

Kontrollera typen av NIC-gränssnitt:

Standardgränssnittet för Peripheral Component Interconnect Express (PCIE) stöds mer generellt av alla servrar, antingen med en kortplats på själva moderkortet som i tornservrar eller i ett PCIE-expansionskort på rackservrar. Andra gränssnittstyper har en specialiserad kortplats och har oftast bara en ledig kortplats.

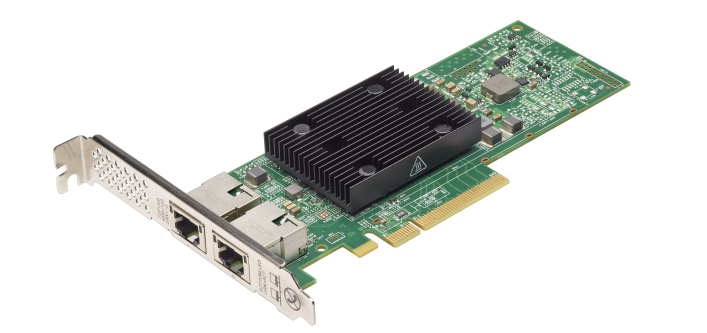

PCIE:

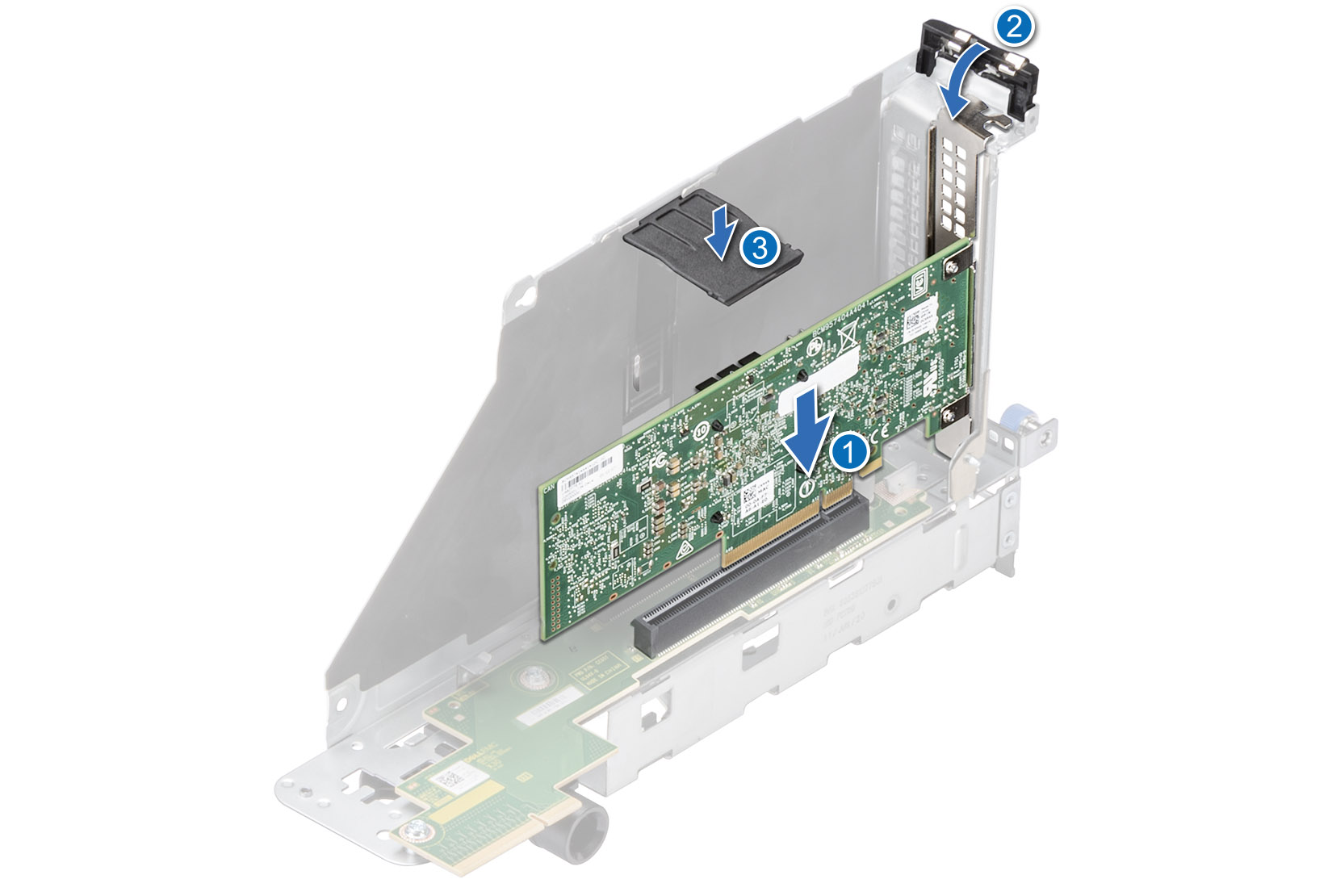

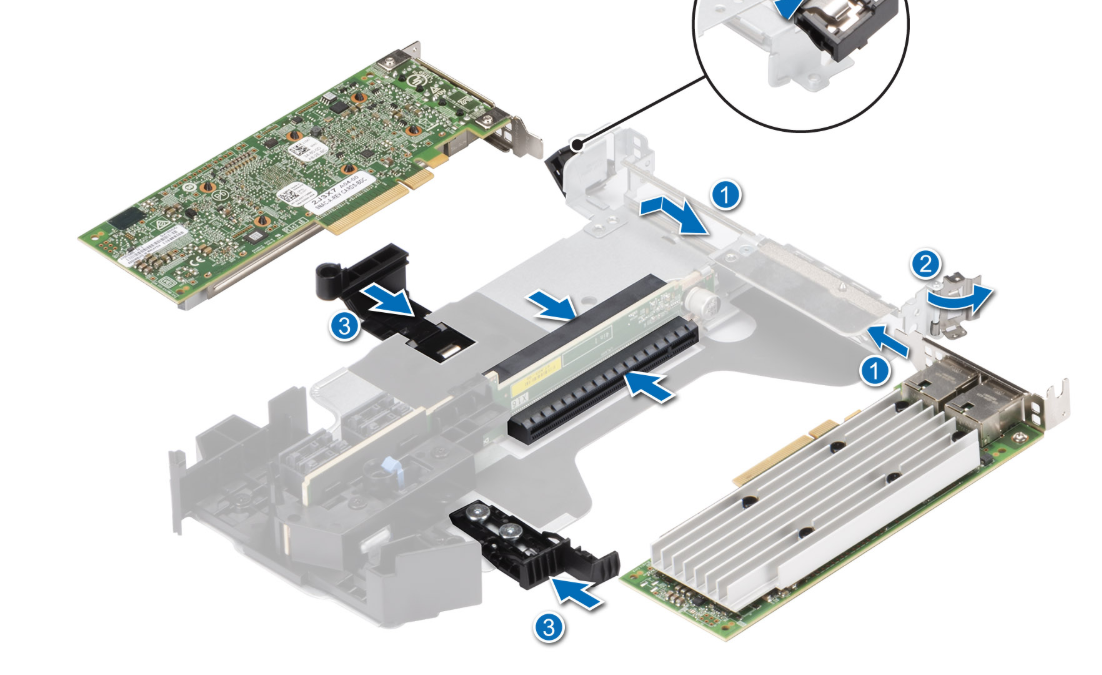

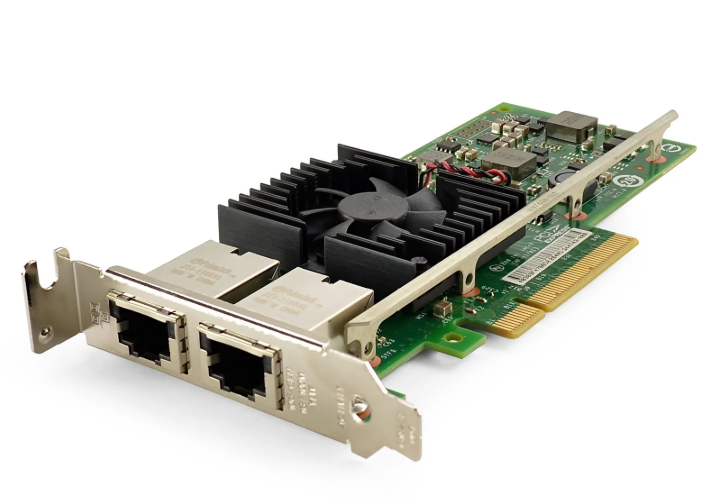

• Den största invändningen mot PCIE-kort är att de har olika hastighetsklassificeringar, PCIE som Gen3/Gen4/Gen5 och olika fysiska kortplatsstorlekar som kortplatser med full höjd (FH) eller halv höjd (HH), låg profil (LP).
• När det gäller de olika PCIE-generationerna är de bakåtkompatibla. Detta innebär att ett PCIE Gen5-kort skulle kunna fungera i en PCIE Gen4-kortplats, men det skulle vara begränsat till hastigheterna på Gen4-kortplatsen.

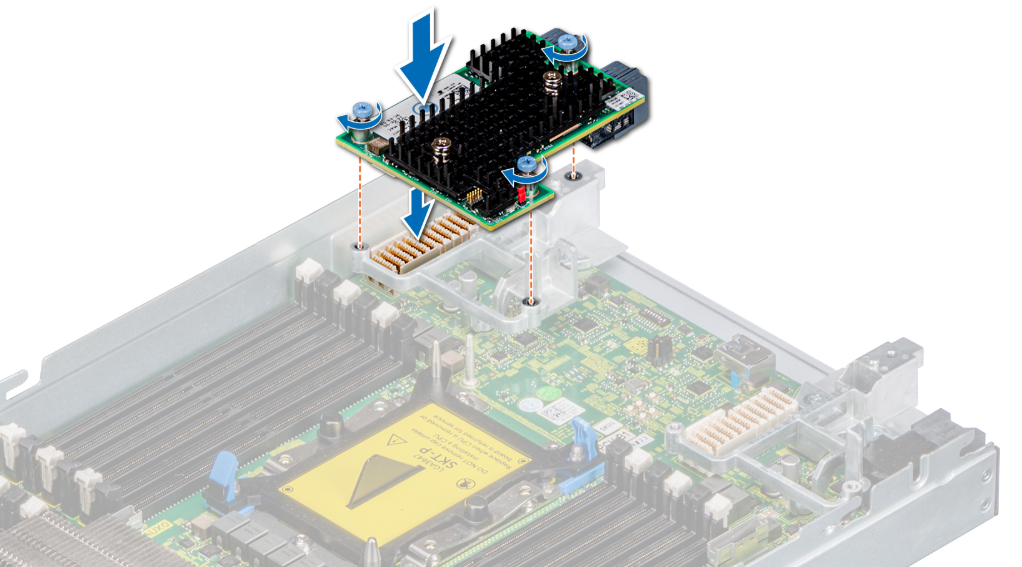

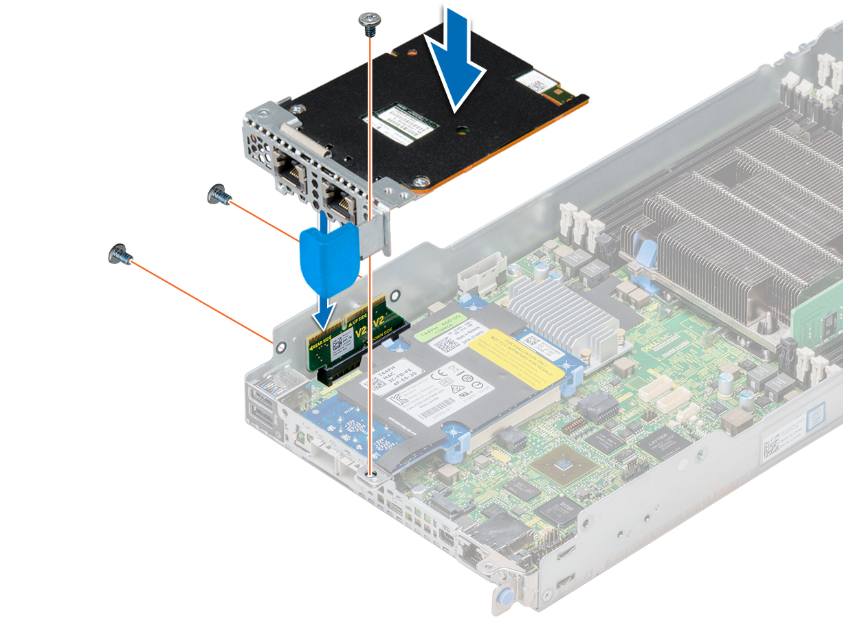

Mezzanine:

• Installeras i mezzaninplatsen på moderkortet

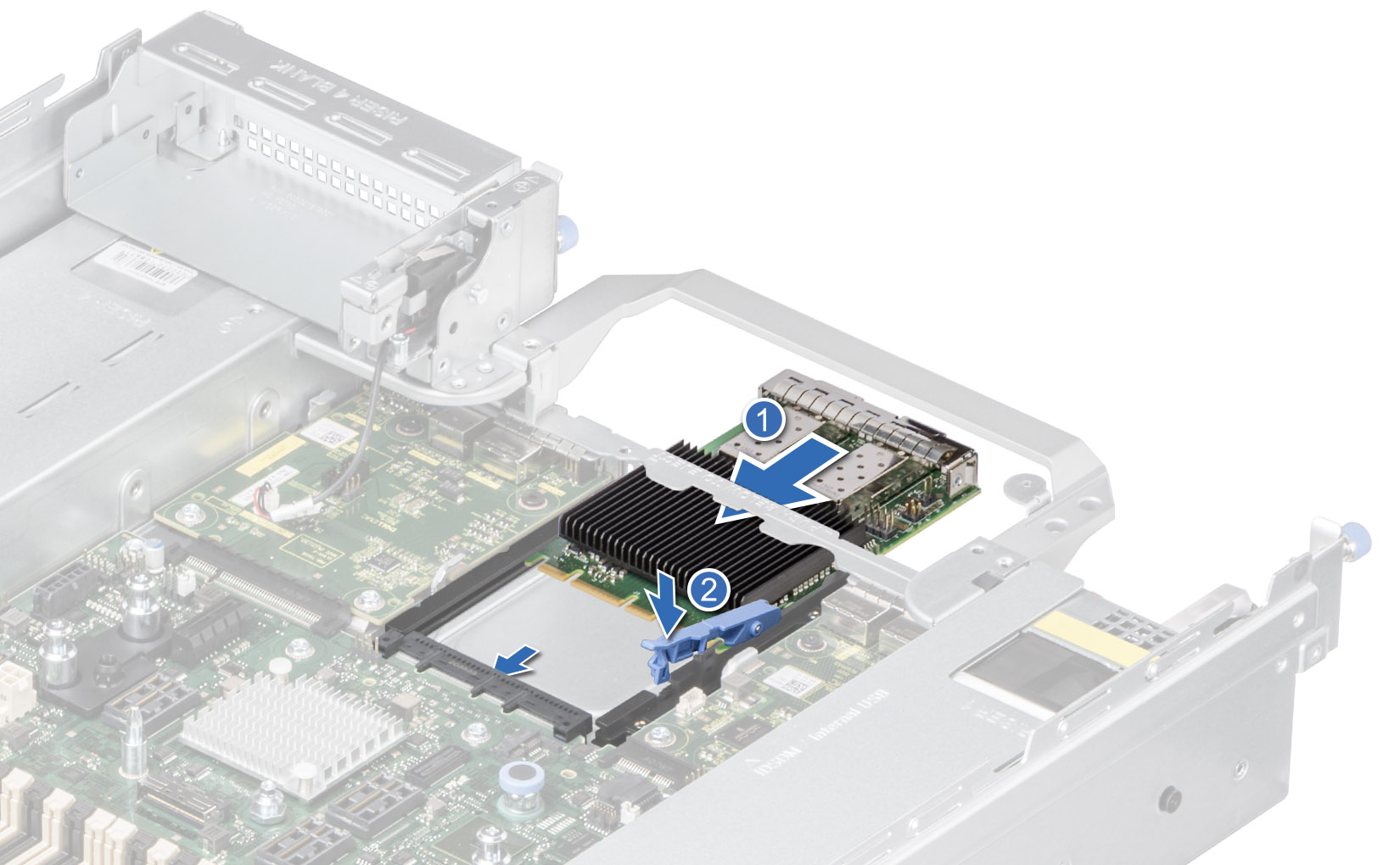

Open Compute Project (OCP):

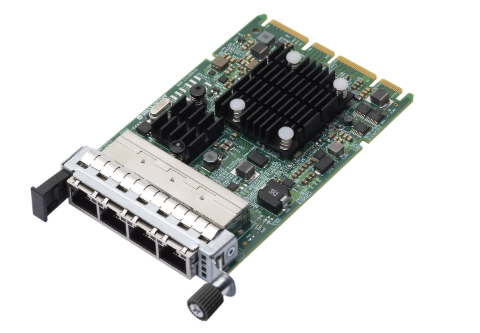

• OCP NIC:er liknar mezzaninkort, men de installeras från baksidan av servern till OCP-kortplatsen på moderkortet. Vissa OCP-kort listas som OCP Mezz.

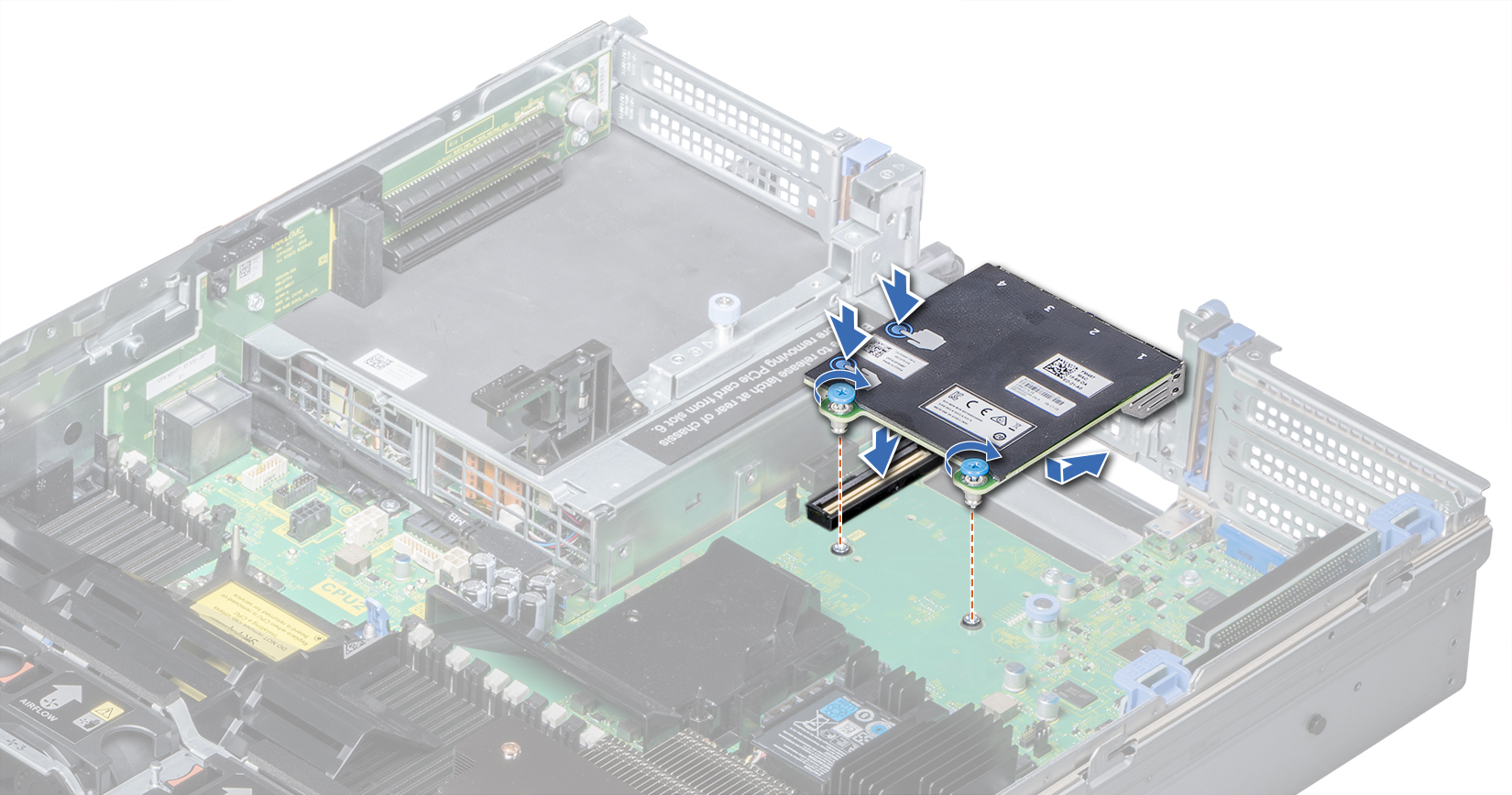

Nätverksdotterkort (NDC):

• NDC installeras direkt på NDC-kortplatsen på moderkortet enligt nedan.



Överst på sidan

Kontrollera tillgängliga expansionskort och kortplatser:

Se serverinstallations- och servicemanualen för att kontrollera vilka expansionskort och kortplatser som servern har tillgängliga.

• Mer information finns i artikeln: PowerEdge: Felsöka problem med identifiering av PCIe-enheter

Överst på sidan

Kontrollera stöd för OS Hardware Compatibility List (HCL):

De flesta gånger kommer huvudproblemet med kompatibilitet från OS-stöd.

Till exempel kan äldre nätverkskort fungera på maskinvarunivå, men det installerade operativsystemet kanske inte längre stöder kortet eller tillhandahåller några drivrutiner för det.

Bekräfta att den installerade serveroperativsystemversionen har stöd för nätverkskortet med hjälp av kompatibilitetslistorna för OS-hårdvara.

• RHELhttps://catalog.redhat.com/hardware
• Ubuntu: https://ubuntu.com/certified/servers
• SLES: https://www.suse.com/yesCertified/home
• VMware ESXi:https://compatibilityguide.broadcom.com/
• Windows Server:https://partner.microsoft.com/en-us/dashboard/hardware/search/cpl

Överst på sidan

Kontrollera tillgängliga uppdateringar av fast programvara på supportwebbplatsen:

Om det finns uppdateringar av drivrutiner och fast programvara listade för nätverkskortet på serverns supportsida, visas de servermodeller som stöds och de specifika nätverkskorten i avsnittet med ytterligare information om den fasta programvaran.

Följ stegen nedan för att kontrollera att NIC stöds från den tillgängliga fasta programvaran som anges:

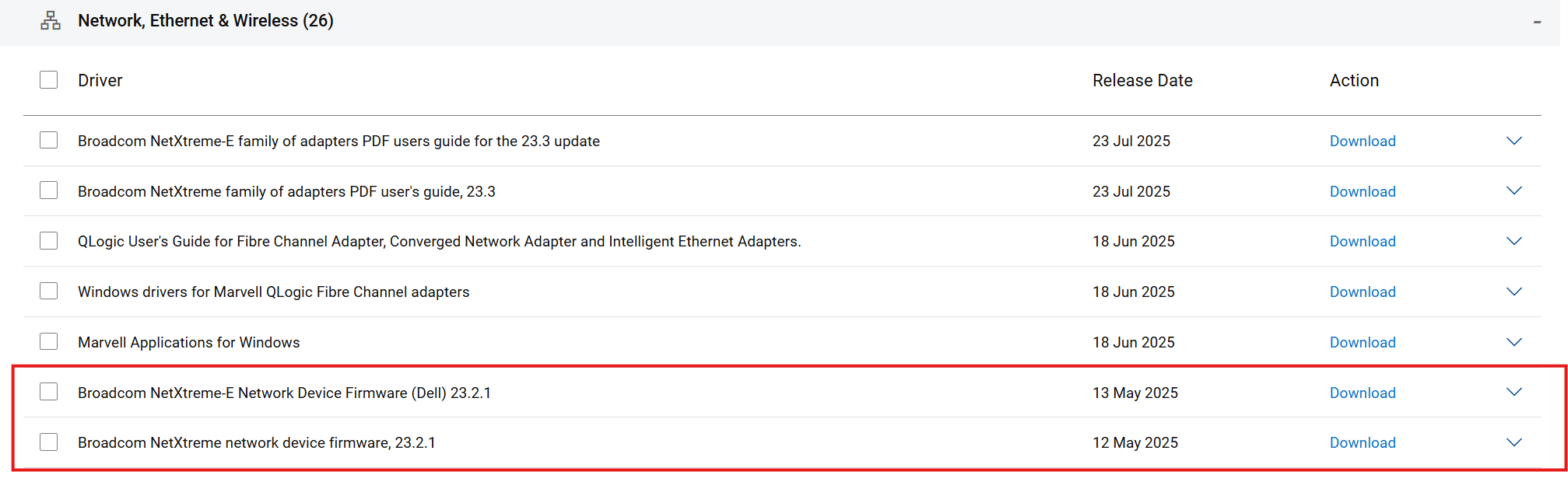

• När du har angett servermodellen eller taggen och klickat på Drivrutiner och hämtningsbara filer på supportwebbplatsen kan du söka efter tillgängliga uppdateringar av den fasta programvaran för NIC som matchar det aktuella NIC-märket. I exemplet nedan letar du upp kompatibilitet för ett specifikt nätverkskort från Broadcom.

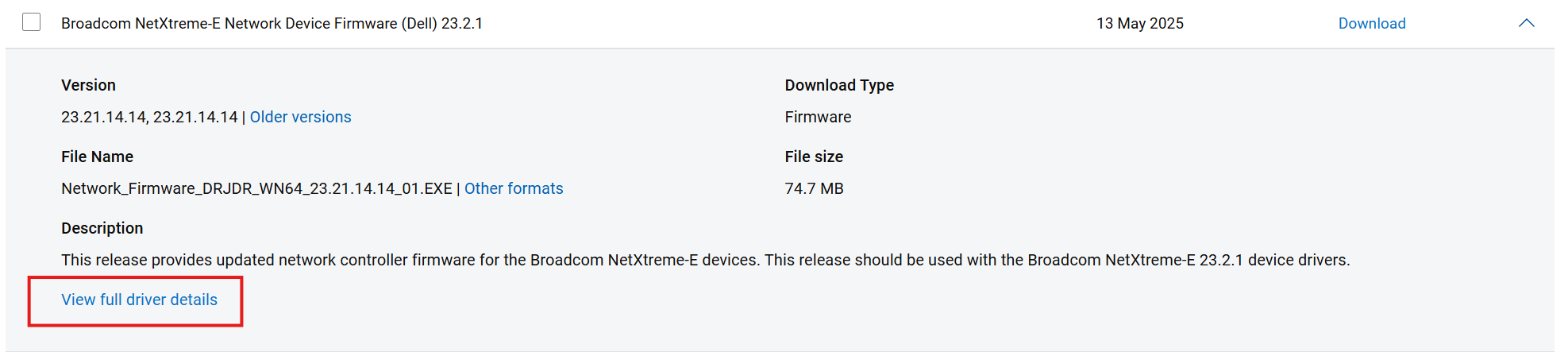

• När du klickar på uppdateringen av den fasta programvaran för att öppna den visas alternativet Visa fullständig drivrutinsinformation , klicka på länken.

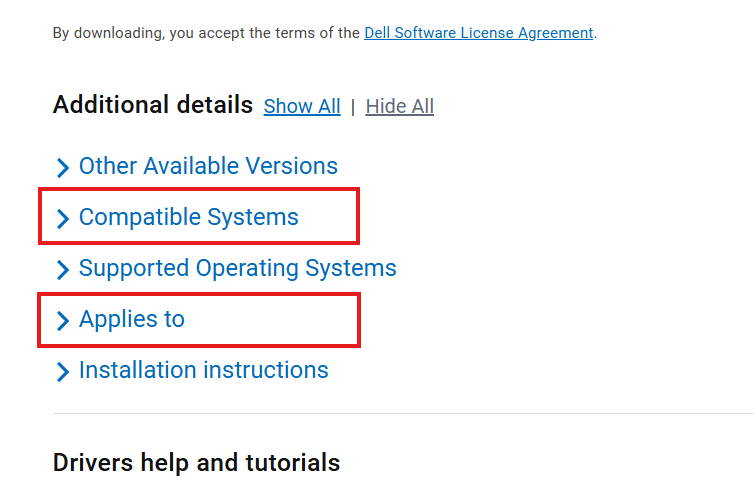

• På informationssidan längst ned finns avsnittet Ytterligare information där du kan kontrollera Kompatibla system och Gäller för alternativ för information.

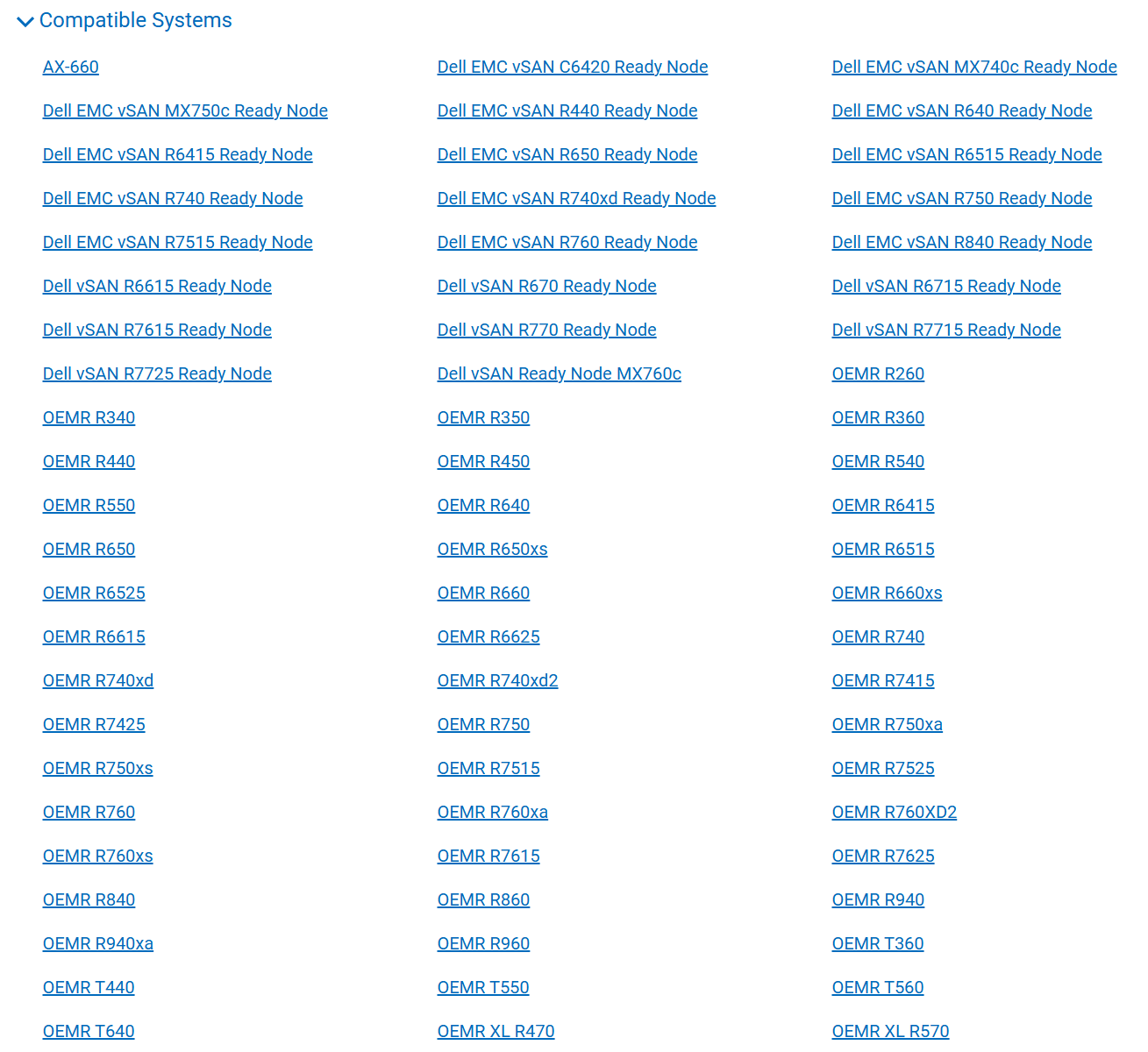

• Alternativet Kompatibla system visar en lista över alla servrar som stöder uppdateringen av den inbyggda programvaran och de NIC-modeller som finns i alternativet Gäller. Kontrollera först att önskad servermodell finns med i listan.

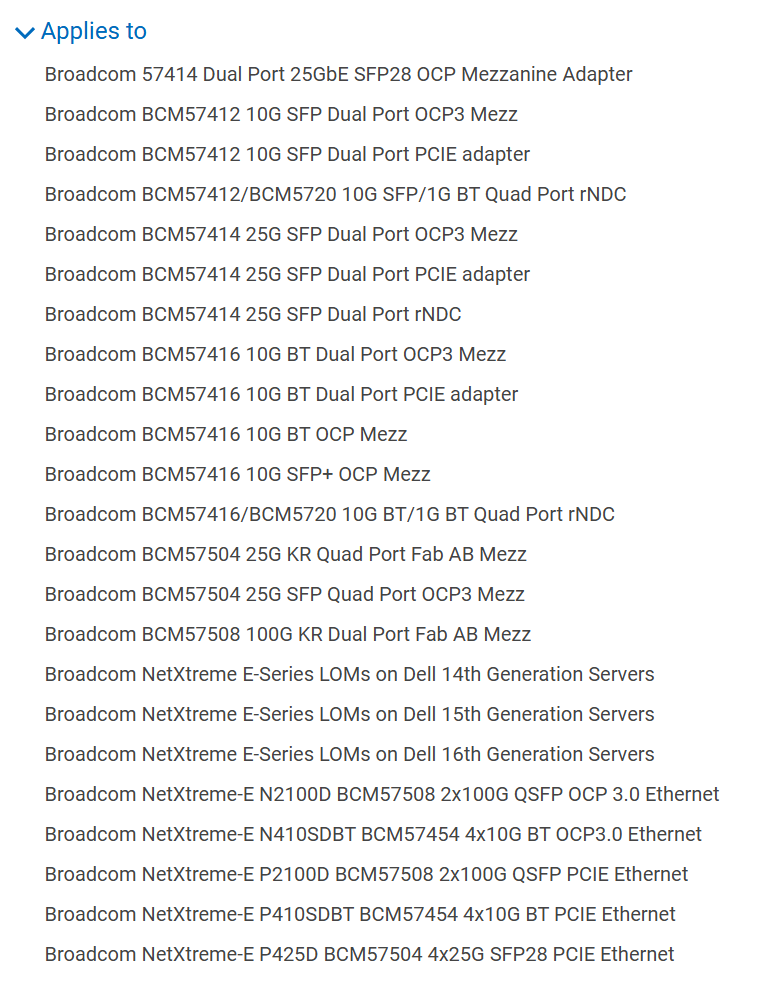

• Alternativet Gäller för visar alla NIC-typer och modeller som stöder den inbyggda programvaran, härifrån kan du kontrollera att NIC-modellen i fråga visas.
