NetWorker Management Web UI (NWUI)：分級與故障診斷指南

NWUI 的運作方式

• Web 前端：  這是用HTML5和Angular Framework編寫的表示層，它通過Web瀏覽器向使用者提供NetWorker 操作。網頁瀏覽器已連接至 UI 後端程序。
• UI 後端：  後端應用程式是用 Spring 框架編寫的。  它使用java和Apache Tomcat。前端和後端之間以及後端和 NetWorker 伺服器之間的通訊是使用內部 REST API 呼叫來完成。NWUI 程序會使用 NetWorker 伺服器上現有的 Apache Tomcat 例項，或者安裝其自己的 Apache Tomcat 例項 （若是從 NetWorker 伺服器遠端安裝）。
• NetWorker 伺服器：NetWorker 伺服器 REST 框架負責從 UI 後端接收 REST API 呼叫，並將其連接至 NetWorker 伺服器的核心元件。NetWorker Server RabbitMQ 訊息匯流排也用於與 nsrjobd 互動。
• AUTHC：NetWorker 的 AUTHC 元件用於滿足所有驗證需求。請求進程聯繫身份驗證以驗證憑據;驗證后，AuthC 會頒發基於、簽名和加密的時間令牌。NetWorker 元件使用此權杖來驗證使用者，並授權或不授權所要求的操作。這通常位於 NetWorker 伺服器上，但也可以安裝在單獨的主機上。

a { 文字修飾：無;顏色：#464feb;} tr th， tr td { border：1px 純 #e6e6e6;} tr th { background-color：#f5f5f5;} 請勿將這些與 NetWorker REST API 混淆，後者可啟用自訂作業，並記錄在 NetWorker REST API 開發人員指南中。

故障診斷

定義問題

• 正在嘗試什麼操作但無效？
• 從 NWUI 外部啟動時，此作業是否有效 （例如：是否為從 NetWorker Management Console （NMC）？
• 問題是持續性的或間歇性的？
• 如果是間歇性的，是否有已知的觸發因素？
• 這在問題出現之前是否效果更好，如果有，在問題出現之前和之後是否有任何已知的更改應用？
• 問題何時首次發生（以及自問題出現以來發生了什麼變化）？
• 是否僅在備份環境負載過重時才會發生此問題？
• 問題的範圍是什麼（所有恢復操作或某些恢復操作，某些選項卡不起作用，而其他選項卡不受影響）？
• 到目前為止，試圖解決什麼問題，從中得出了什麼結論？

• 什麼是 NetWorker 伺服器版本和作業系統平台？

• NWUI 是安裝在 NetWorker 伺服器還是單獨的主機上？
  • 如果安裝在與 NetWorker 伺服器分開的主機上，NWUI 版本會是什麼？
• NWUI 伺服器上安裝了哪些 Java 套件;是否已安裝 NetWorker Runtime Environment （NRE） 或 Oracle Java Runtime Environment （JRE）。

authc_mgmt -u [user name] -p [password] -e find-all-users.

nsrlogin -u ACCOUNT -p PASSWORD
nsrlogout

nsrlogin -t TENANT -d DOMAIN -u USERNAME -p PASSWORD
nsrlogout

ps -ef | grep nwui



• /opt/nwui/logs
• /nsr/authc/logs/
• /nsr/logs/restapi/restapi.log
• /nsr/logs/daemon.raw
• /nsr/nwui/monitoring/app/logs/

• /opt/nwui/logs
• /nsr/nwui/logs

tar cvzfP /tmp/$(hostname)_$(date -I).tgz  /opt/nwui/logs  /nsr/nwui/logs  /nsr/authc/logs  /nsr/logs/daemon.raw  /nsr/logs/restapi  /nsr/nwui/monitoring/app/logs/ ; chmod 777 /tmp/$(hostname)_$(date -I).tgz ; ls -lth /tmp/$(hostname)_$(date -I).tgz

• C:\Program Files\EMC NetWorker\nwui\logs\
• C:\Program Files\EMC NetWorker\nsr\authc-server\logs
• C:\Program Files\EMC NetWorker\nsr\restapi\restapi.log
• C:\Program Files\EMC NetWorker\nsr\logs\daemon.raw
• C:\Program Files\EMC NetWorker\nwui\monitoring\app\logs\

• C:\Program Files\EMC NetWorker\nwui\logs
• %LOCALAPPDATA%\TempNetWorker_Management_Web_UI_Server_[TIMESTAMP].log
• %LOCALAPPDATA%\TempNetWorker_Management_Web_UI_Server_[TIMESTAMP]_0_MCUI.log

在 NetWorker 伺服器上執行 nsrget 工具以收集相關記錄：
NetWorker：如何使用 NSRGet NetWorker 資料收集工具

最相關的記錄取決於從 NWUI 嘗試的操作。如需更多有關 NetWorker 記錄的資訊，請參閱：
NetWorker：記錄檔和位置

除錯中

請參閱：NetWorker：如何啟用 REST API 除錯

REST API

NWUI 使用 REST API 與 NetWorker 介面。NWUI 和 REST API 記錄會顯示 API 功能和 NetWorker 回應，但此資訊也可以直接在瀏覽器中檢查。此方法可用於尋找 UI 和 NetWorker CLI 之間的差異，或是當 UI 無法傳回預期結果時。

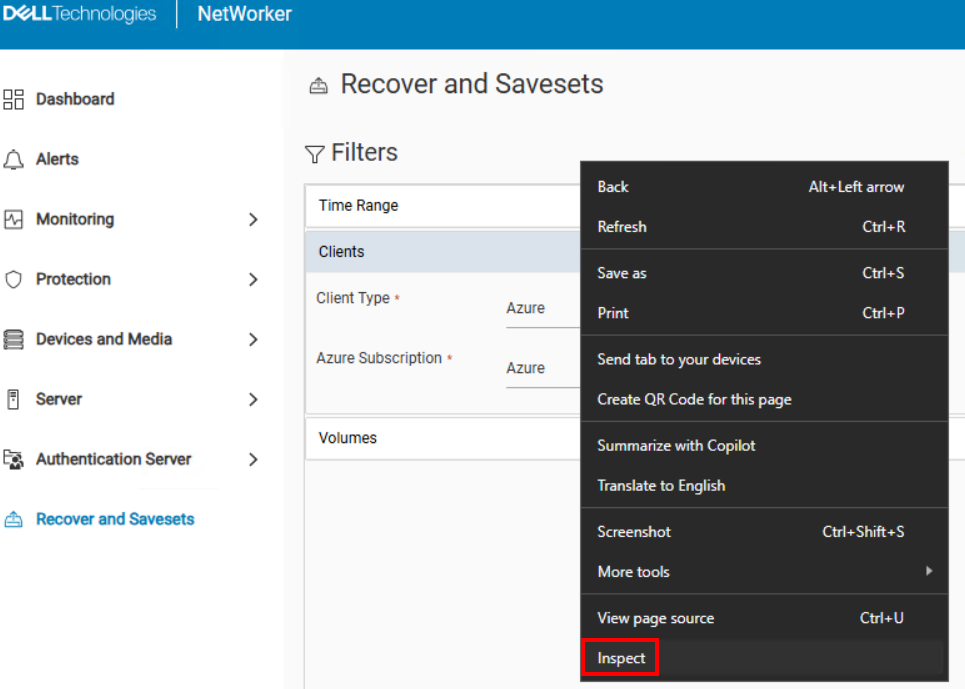

1. 存取 NWUI 時，在瀏覽器視窗中按一下滑鼠右鍵，然後選取 檢查。

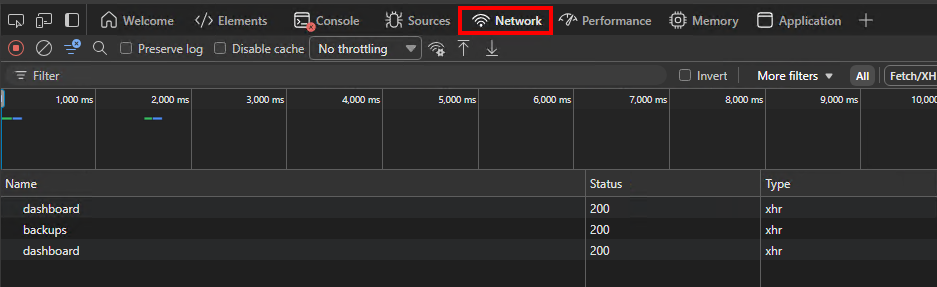

2. 在瀏覽器的「檢查」視窗中，按兩下 網路 選項卡：

3. 在 NWUI 中執行功能時，操作會顯示在 「名稱」 下。「狀態」欄包含 REST API 完成狀態：API 要求與回應

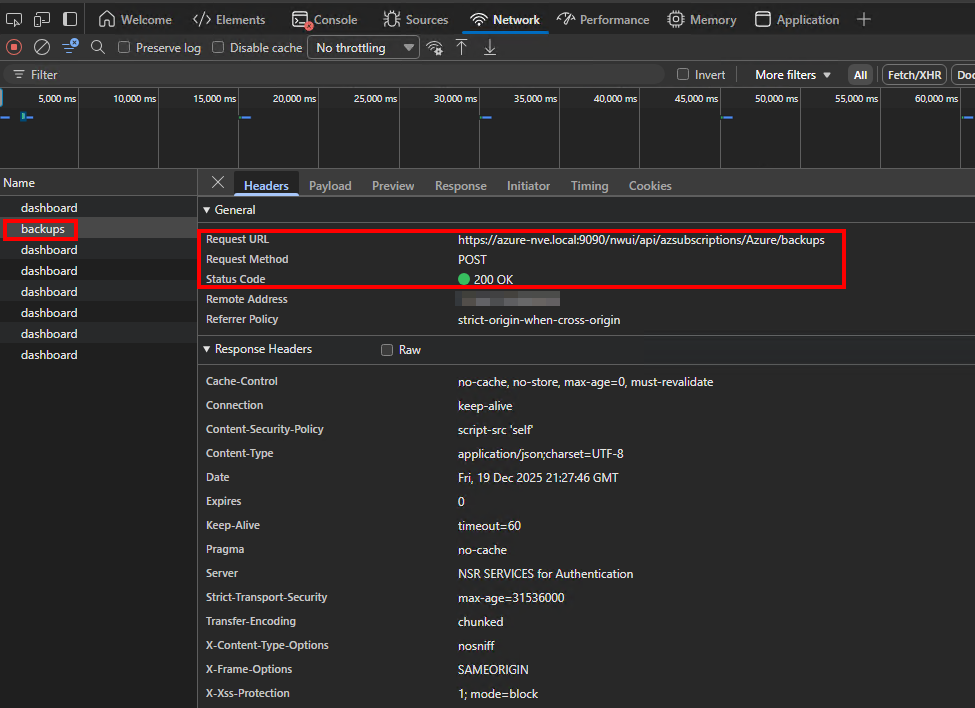

4. 按兩下要進一步調查的操作。例如，單擊上面顯示 的備份 功能，「 標題 」選項卡中將顯示以下詳細資訊：

由此，請求 URL、請求方法和狀態代碼都是可識別的。

5. 要查看回應有效負載，請按兩下 回應 選項卡。

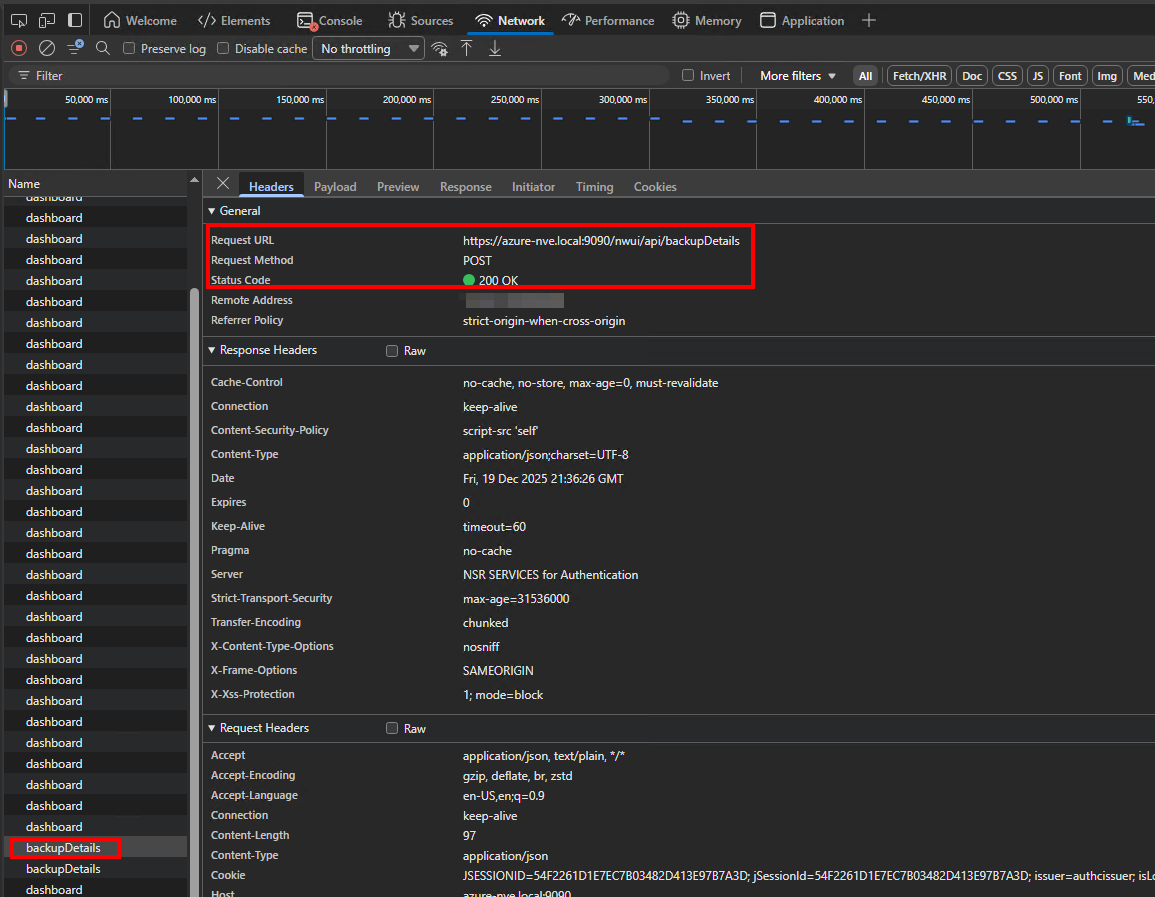

此示例演示在流覽 Azure 備份並選擇要還原的存儲集後，用於填充 “恢復”和“存儲集 ”選項卡的 REST API 回應。
