Nedmonteringsmanual för enheter som kan bytas av kund (CRU) för OptiPlex XE3 MT (mini-torn)

Anvisningar om förberedelser före borttagning av systemhölje:

1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

3. Koppla bort datorn och alla anslutna enheter från eluttagen

Skjut den blå frigöringsspärren på chassits baksida mot datorns mitt [1]. Skjut det mot chassits framsida och lyft upp och ta bort det från systemet [2].

Instruktioner innan du tar bort frontramen:

1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

3. Koppla bort datorn och alla anslutna enheter från eluttagen

4. Ta bort systemhöljet

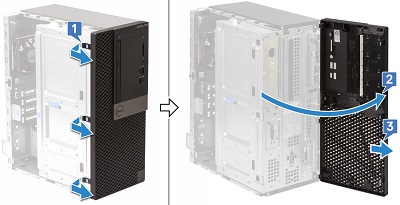

Med systemet liggande på sidan bänder du upp fästklämmorna längs den övre kanten på ramen [1]. Vrid ramen nedåt mot skrivbordet för att lossa ramkrokarna på den nedre kanten [2, 3].

Anvisningar om förberedelser före borttagning av hårddiskenheten (HDD):

1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

3. Koppla bort datorn och alla anslutna enheter från eluttagen

4. Ta bort systemhöljet och frontramen

Dra ut ström- och datakablarna på baksidan av 3 1/5-tumsdrivenheten.

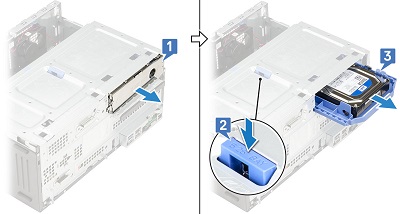

Ta bort den tomma utfyllnaden för hårddisken [1] från chassits framsida. Tryck den blå knappen nedåt [2] för att dra ut drivenheten framtill på chassit [3].

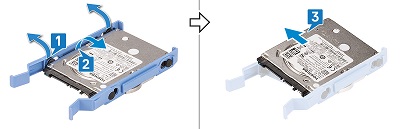

Dra bort den ena sidan av konsolen från 3 1/5-tumshårddisken för att lossa låsstiften [1, 2]. Dra hårddisken uppåt och bort från konsolen [3].

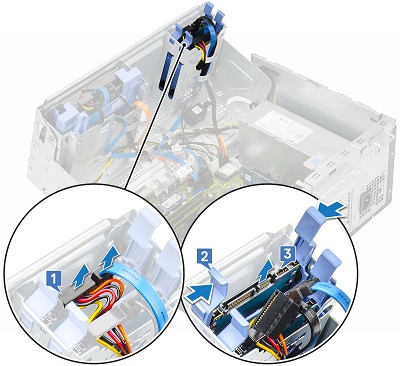

Dra ut ström- och datakablarna på baksidan av 2 1/5-tumsdrivenheten [1]. Tryck sedan de blå flikarna på vardera sidan av drivenheten mot varandra [2] och dra ut drivenheten på hållarens baksida [3].

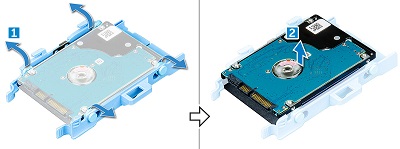

Dra bort den ena sidan av konsolen från 2 1/5-tumshårddisken för att lossa låsstiften [1]. Dra hårddisken uppåt och bort från konsolen [2].

Anvisningar om förberedelser före borttagning av den optiska enheten (ODD):

1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

3. Koppla bort datorn och alla anslutna enheter från eluttagen

4. Ta bort systemhöljet och frontramen

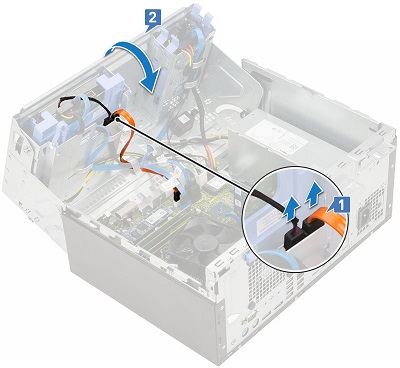

Dra ut ström- och datakablarna på baksidan av den optiska enheten [1]. Lossa kablarna från chassit så att du kan stänga frontpanelen [2].

Kläm ihop och tryck på den blå frigöringsspärren på baksidan av den optiska enheten [1]. Dra ut den optiska enheten på chassits framsida [2].

Anvisningar om förberedelser före borttagning av M.2 PCIe SSD-kortet:

1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

3. Koppla bort datorn och alla anslutna enheter från eluttagen

4. Ta bort systemhöljet och frontramen

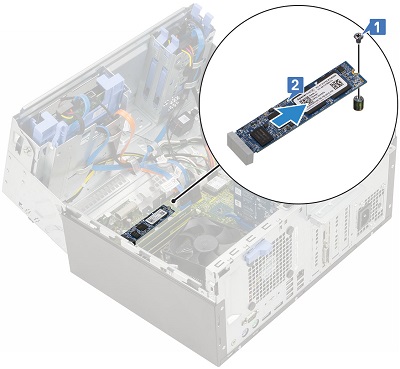

När frontpanelen är öppen lossar du skruven som håller fast kortet vid moderkortet [1]. Lyft sedan upp kortet och dra ut det ur kontakten [2].

Anvisningar för förberedelser innan minnet avlägsnas:

1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

3. Koppla bort datorn och alla anslutna enheter från eluttagen

4. Ta bort systemhöljet och frontramen

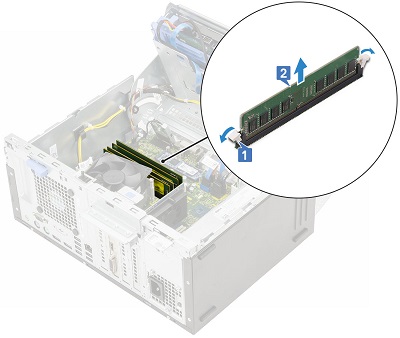

Med frontpanelen öppen drar du isär plastflikarna på vardera sidan av minnesmodulen [1]. Ta bort modulen när den lyfts upp från kontakten på moderkortet [2].

Anvisningar för förberedelser innan knappcellsbatteriet avlägsnas:

1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

3. Koppla bort datorn och alla anslutna enheter från eluttagen

4. Ta bort systemhöljet

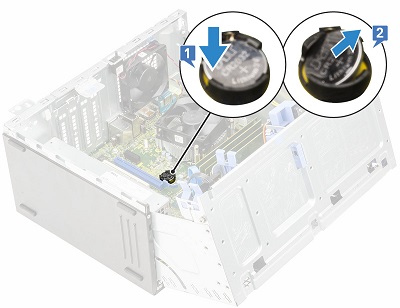

När du har öppnat frontpanelen använder du en plastrits för att trycka ner frigöringsspärren. När batteriet hoppar upp [1] tar du ut det ur systemet [2].

Anvisningar om förberedelser före borttagning av kylfläns- och systemfläktarna:

1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

3. Koppla bort datorn och alla anslutna enheter från eluttagen

4. Ta bort systemhöljet och frontramen

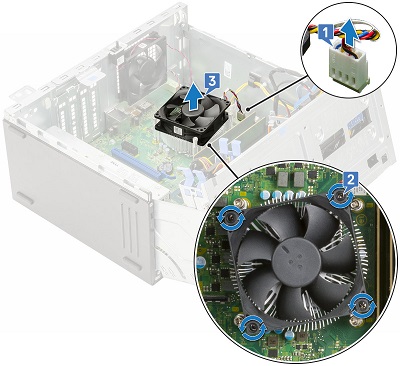

Koppla bort kylflänsfläktkabeln från moderkortet [1] och ta bort de fyra (4) skruvarna som håller fast fläkten vid kylflänsen [2]. Lyft bort fläkten från datorn [3].

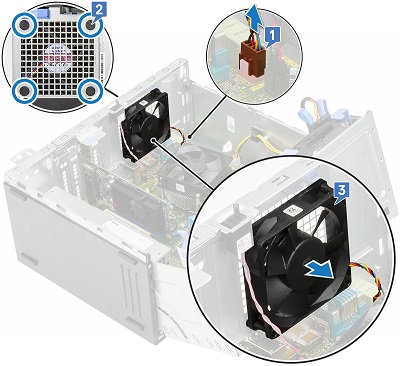

Koppla bort systemfläktkabeln från moderkortet [1] och dra sedan i de fyra (4) plastgenomföringarna som håller fast fläkten vid kylflänsen [2]. Dra fläkten uppåt och bort från systemet [3].

Anvisningar om förberedelser före borttagning av expansionskortet:

1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

3. Koppla bort datorn och alla anslutna enheter från eluttagen

4. Ta bort systemhöljet och frontramen

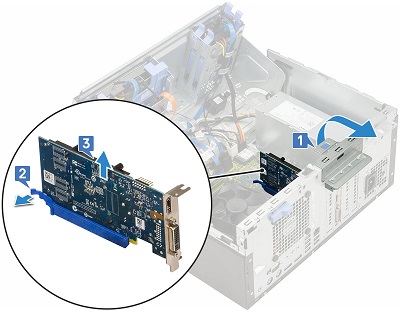

Dra metallfliken på chassits baksida uppåt och vrid den över chassits baksida [1]. Tryck på frigöringsfliken på expansionskortets baksida [2]. Koppla bort och lyft upp kortet och ta bort det från kontakten på moderkortet [3].

Anvisningar för förberedelser innan nätaggregatet (PSU) avlägsnas:

1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

3. Koppla bort datorn och alla anslutna enheter från eluttagen

4. Ta bort systemhöljet och frontramen

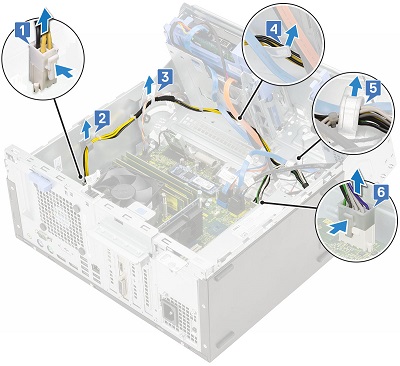

Koppla bort strömkablarna från moderkortet och enheterna [1, 2, 3,]. Lossa strömkablarna från fästklämmorna på chassit [4, 5, 6,].

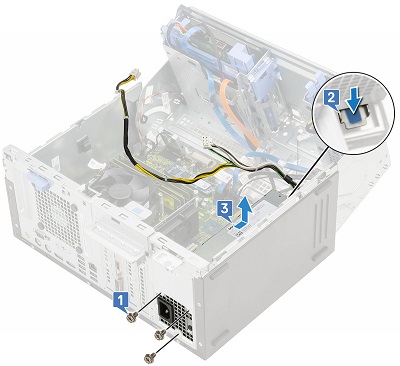

Ta bort de tre (3) skruvarna som håller fast baksidan av nätaggregatet vid chassit [1] och tryck på den blå frigöringsfliken [2]. Tryck nätaggregatet mot systemets framsida [3] och lyft ut nätaggregatet ur systemet.

Anvisningar om förberedelser före borttagning av den inbyggda högtalarna:

1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

3. Koppla bort datorn och alla anslutna enheter från eluttagen

4. Ta bort systemhöljet och frontramen

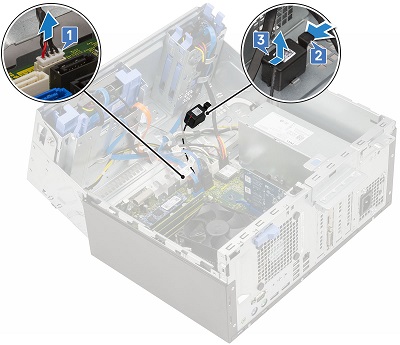

Med frontpanelen öppen kopplar du bort högtalarkabeln från moderkortet [1]. Tryck ner frigöringsfliken [2] och dra bort högtalaren från chassit [3].
