Exécution d’un autotest de bloc d’alimentation sur un ordinateur de bureau ou un ordinateur tout-en-un Dell

Les ordinateurs de bureau Dell Inspiron, XPS, OptiPlex, Precision et Vostro intègrent un bouton d’autotest intégré (BIST) pour le bloc d’alimentation (PSU). Associé à un voyant LED d’état sur le bloc d’alimentation (PSU), le BIST permet à l’utilisateur de vérifier si le bloc d’alimentation fournit bien du courant, indépendamment des autres composants de l’ordinateur. Si le bloc d’alimentation ne fournit pas suffisamment d’alimentation, l’ordinateur ne s’allume pas.

Causes fréquentes de défaillance de l’alimentation

• Câble d’alimentation défectueux ou endommagé
• Prise électrique ne fonctionnant pas
• Multiprise ou parasurtenseur défectueux
• Bloc d’alimentation défectueux

Vérifiez si votre bloc d’alimentation est doté d’un bouton BIST

Regardez le panneau arrière de l’ordinateur de bureau, à côté du connecteur du câble d’alimentation (voir le Tableau 1 pour des exemples d’emplacements du bouton BIST).

• Châssis tour/format intermédiaire : le bouton BIST est généralement visible directement sur le panneau arrière, à côté du connecteur d’alimentation.
• Châssis compact : le capot de l’ordinateur peut devoir être retiré pour voir le bouton BIST situé sur le côté du bloc d’alimentation (PSU).
• Absence de bouton : certains blocs d’alimentation (PSU) d’anciens ordinateurs ne disposent d’aucun bouton BIST.

Exemples de bloc d’alimentation avec bouton d’autotest intégré
Description	Exemple d’emplacement
Bouton BIST situé à l’arrière d’un bloc d’alimentation d’ordinateur de bureau
Gros plan du bouton BIST situé sur un bloc d’alimentation d’ordinateur de bureau

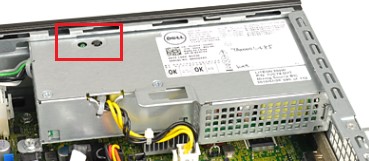

Autre type de bouton BIST sur le bloc d’alimentation d’un ordinateur de bureau
Autre variante du bouton BIST sur le bloc d’alimentation d’un ordinateur de bureau
Exemples de bloc d’alimentation sans bouton d’autotest intégré
Bloc d’alimentation d’ordinateur de bureau sans bouton BIST

Tableau 1 : exemples de l’emplacement du bouton BIST

Variante de bloc d’alimentation

• Lorsque l’ordinateur dispose du bouton BIST : suivez les instructions de la section Exécuter l’autotest — Bloc d’alimentation avec bouton BIST
• En l’absence de bouton BIST : suivez les instructions de la section Exécution de l’autotest — unité d’alimentation sans bouton BIST

Exécution de l’autotest — unité d’alimentation sans bouton BIST

1. Éteignez l’ordinateur.
2. Appuyez sur le bouton BIST et observez le voyant LED.
3. Évaluer le résultat :
• Test réussi : le voyant LED est fixe (sans scintillement ni clignotement) ET le ventilateur du bloc d’alimentation tourne normalement. Cela confirme que le bloc d’alimentation alimente l’ordinateur.
• Échec du test : le voyant LED ne s’allume pas OU le ventilateur ne tourne pas correctement (même si le voyant LED s’allume). Considérez le test comme un échec si le ventilateur ne tourne pas, quel que soit l’état du voyant LED.
4. Si le test échoue, débranchez et rebranchez le câble d’alimentation, puis recommencez le test une fois.
5. Si le problème persiste, contactez le support technique Dell pour connaître les options de réparation disponibles.

Exécution de l’autotest — unité d’alimentation avec bouton BIST

1. Éteignez l’ordinateur.
2. Déconnectez le câble d’alimentation du bloc d’alimentation.
3. Patientez 15 à 20 secondes.
4. Reconnectez le câble d’alimentation à l’ordinateur.
5. Évaluer le résultat :
• Test réussi : le voyant LED s’allume pendant environ 3 secondes, puis s’éteint. Cela confirme que le bloc d’alimentation alimente l’ordinateur.
• Échec du test : le voyant LED ne s’allume pas ou le ventilateur du bloc d’alimentation ne tourne pas correctement.
6. Si le test échoue, débranchez et rebranchez le câble d’alimentation, puis recommencez le test une fois.
7. Si le problème persiste, contactez le support technique Dell pour connaître les options de réparation disponibles.
