Sådan administreres per-VLAN Spanning Tree plus (PVST+) på Dell Networking Force10-switche

Oversigt: Denne artikel forklarer, hvordan et per-VLAN Spanning Tree plus (PVST+) implementeres på Dell Networking Force10-switche.

Denne artikel gælder for Denne artikel gælder ikke for Denne artikel er ikke knyttet til et bestemt produkt. Det er ikke alle produktversioner, der er identificeret i denne artikel.
Udforsk andre ressourcer

Instruktioner

  Omfattede temaer



  1. Konfigurere per-VLANt Spanning Tree plus
  2. Konfiguration af EdgePort
  3. Indflydelse på valg af Netværksbro efter prioritet
  4. Bekræftelse af kommandoer



Konfigurere per-VLANt Spanning Tree plus



  Konfigurere PVST+ er en fire trins proces.

  1. Konfigurere grænseflader til lag 2
  2. Placer grænsefladerne i VLAN'er
  3. Aktivér PVST+
  4. Vælg eventuelt en ikke-standardprioritet for en VLAN for belastningsjustering.



Aktivering af PVST+



Eksempel på kommandolinje



Kommando

Formål

Console# configure

Angiver konfigurationsniveau på switchen.

Console(config)# protocol spanning-tree rstp

Angiv den specifikke Spanning Tree-protokoltype.

Console (conf-pvst) #no disable

Aktiver Spanning-Tree globalt.







Konfiguration af EdgePort



Det anbefales at konfigurere eventuelle Edge-porte, porte, som fører til slutenheder såsom printere, telefoner, servere, arbejdsstationer, der skal konfigureres som en Edge-port.  En port i PortFast går direkte over i en viderestillingstilstand, når linket fremkommer, uden at skulle vente på tidsforsinkelsen af viderestillingen.



Eksempel på kommandolinje





Kommando

Formål

console# configure

Indtast konfigurationsniveau på switchen.

console(config)# interface te 0/1

Indtast den ønskede fysiske portgrænseflade.

console (conf-if-te-0/1)# spanning-tree rstp edge-port

Aktiverer Edge-port på grænsefladen.

console (conf-if-te-0/1)# no spanning-tree rstp edge-port

Deaktiverer Edge-port på grænsefladen.





Påvirker valg af PVST+ rod



Broen med laveste bro værdi for Bridge-prioritet vælges som rod. Da alle broer bruger standardprioriteten (indtil den er konfigureret på anden måde), bruges den laveste MAC adresse som en afbryder. For at øge sandsynligheden for, at en bro er valgt som STP roden, skal du tildele broer en lav ikke-standardværdi for bro prioritet.

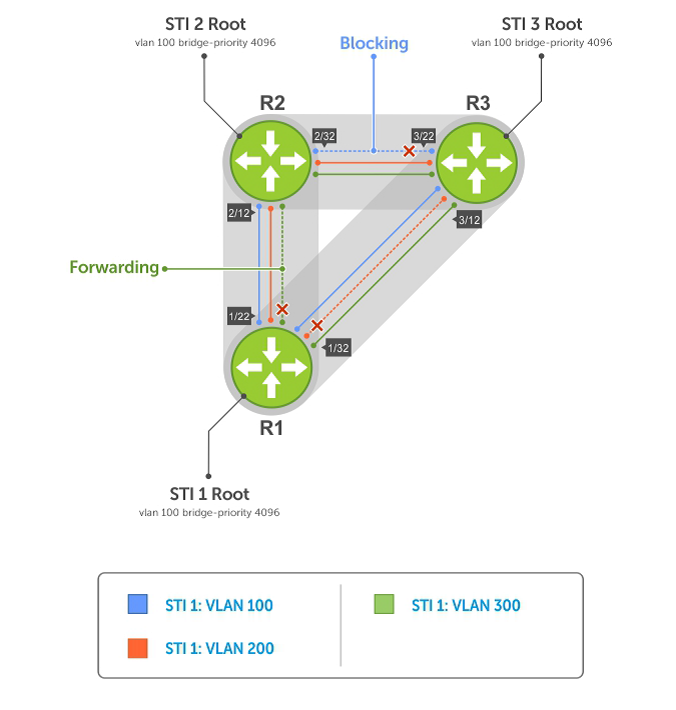

Følgende per-VLAN Spanning Tree-illustration ændrer broens prioritet for hver enkelt bro, så der genereres en anden forsendende topologi for hver VLAN. Denne adfærd viser, hvordan du kan bruge PVST+ til at opnå belastningsjustering.



Figur 1-justering af belastning med PVST+

 HOW10410_en_US__1PVST + belastningsjustering





Brug følgende kommando for at ændre broprioriteten.



  • Tildeling af bro prioritets protokol PVST tilstand



Console (conf-pvst) # VLAN X Bridge-prioritet < 0-61440 >

Intervallet er fra -61440, til 1440.

Standarden er 32768.



Eksempel på kommandolinje



Kommando

Formål

Console# configure

Angiver konfigurationsniveau på switchen.

Console(config)# protocol spanning-tree rstp

Angiv den specifikke Spanning Tree-protokoltype.

Console (conf-pvst) # VLAN 100 Bridge-prioritet 4096

Indstil VLAN Spanning-Tree-prioritet.  Interval < 0 – 61440->.  I trin på 4096.



 Bekræftelse af kommandoer



Kommando

Formål

Console # show Spanning-Tree pvst VLAN 100

Få vist VLAN niveauer for Spanning Tree.

console# show spanning-tree

Få vist globale Spanning-Tree-indstillinger.













Berørte produkter

Force10 S60-44T
