Sådan stables Dell PowerConnect 62XX-switche

Indholdsfortegnelse

Indledning

Stabling bruges til at reducere switchenes administrationspunkter. Flere switches stablet sammen fungerer som én enhed og kan styres via en enkel IP-adresse og en enkelt konsolsession. Dette dokument vil gennemgå stablingsfunktionen, som er indstillet på PowerConnect 62XX-serien. Serien omfatter PowerConnect 6224, PowerConnect 6224P, PowerConnect 6224F, PowerConnect 6248 og PowerConnect 6248P.


Afsnit 2: Stablingsfunktioner i Dell PowerConnect 62XX-switche

Dell PowerConnect 62xx understøtter op til 12 enheder pr. stabel. Stabling kan kun ske via udvidelsesmoduler. Stabling via indgange på frontpanelet er ikke understøttet. Udvidelsesmoduler kan installeres i Bås 1 og Bås 2, der findes på bagsiden af kontakten.

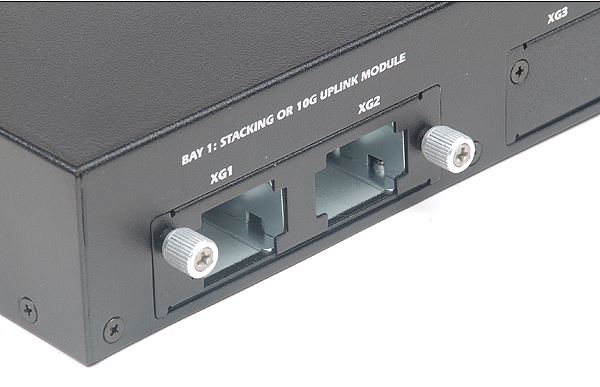

Figur 1: Det stablings modul, der er installeret på Bay-1


Dell-kabler til stabling på 3 meter og 1 meter bør bruges til at oprette forbindelse mellem stablingsmoduler på forskellige kontakter.

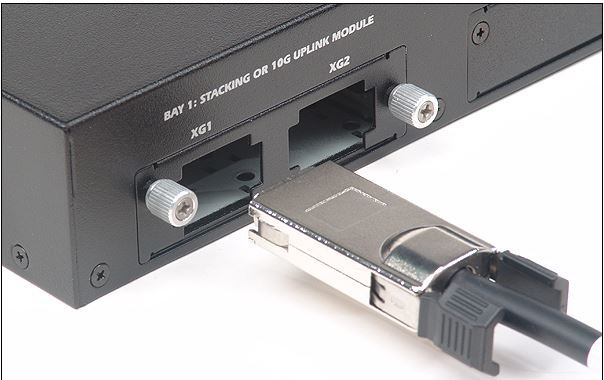

Figur 2: Dell Stablings kabel


Sådan konfigureres stabling på 62XX-switche

Efter tilslutning af stablingsmoduler og stablingskabler til switchene, skal PowerConnect 62XX skal konfigureres til at betjene indgangsporte til stabling i stablingstilstand. Som standard kører stabling i Ethernet-mode og vil ikke danne en stabel, før den er konfigureret til at fungere i stablen. Det anbefales at tilslutte stablingskabler i et krydskabel, også kaldet ringform.


Figur 3: Konfiguration af staktilstand

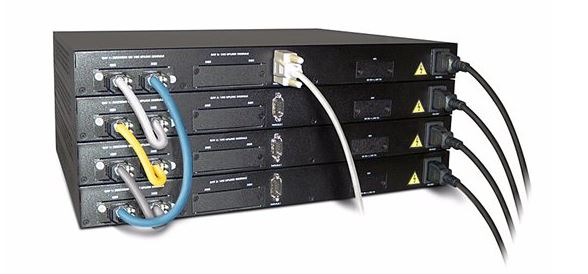

Figur 4: Forbindelse på tværs af kabel

Stablingstilstanden for indgangsportene skal konfigureres på alle switche, der er involveret i stablen. Indgangsportens driftstilstand kan bestemmes vha. kommandoen "Show stack-port" (Vis indgangsport til stabling).

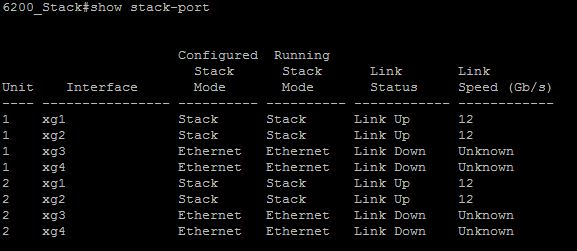

Figur 5: Output af Vis stak port

Firmwaren på de switche, der stables oven på hinanden, skal have samme version, da switche med forskellige firmwareversioner vil ikke danne en stabel. Firmwaren i switchene kan verificeres vha. kommandoen "Show switch" (Vis switch).

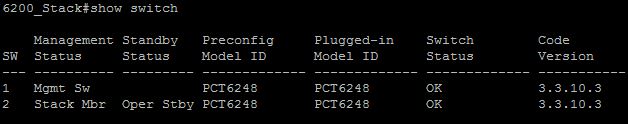

Figur 6: Output af show switch

Switchen med "Oper Stby"-output i standby-status på Show Switch-outputtet (Vis switch) er standby-switch på stablen. Dette kan også verificeres vha. "Show stack-standby"-kommandoen (Vis standby-stabel).

Konsolideringen af trinene for at konfigurere en PC62XX-stabel er


1. Tilslut ekspansionsmoduler til switche
2. Tilslut stablingskablerne
3. Konfigurer indgangsportene til at fungere i tilstanden for stabling
4. Genstart den primære switch
5. Genstart standby-switchen
6. Genstart de sekundære switche

Husk følgende

• Softwareversionerne skal være ens på begge stabler
• Hvis en softwareopgradering er udført efter dannelsen af stablen, vil master-switchen automatisk fordele den nye kode til slave-switchene.
• PC62XX kan stables med andre switch-modeller
• Den switch, som har den højeste oppetid eller laveste MAC-adresse, er valgt som master
• Frontpanelets lamper angiver den overordnede status for switchen. Hvis masterens LED-lamper lyser, betyder det, at switchen fungerer som master i stablen. Enhedens LED-lampe angiver enhedens antal switche.

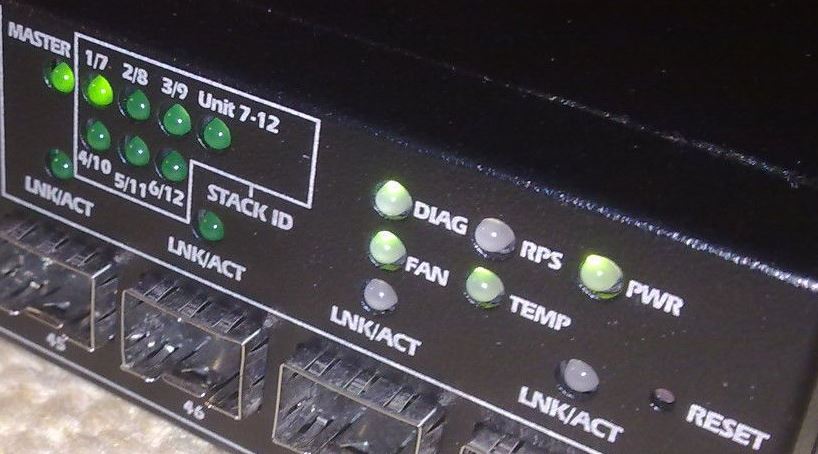

Figur 7:  Figur 7: Masterens og enhedens LED-lamper på switchens frontpanel
