Guida alla rimozione delle unità sostituibili dal cliente (CRU) nei sistemi OptiPlex 7080 SFF (fattore di forma ridotto)

Oversigt: Queste guide illustrano in modo dettagliato le operazioni per la rimozione sicura delle unità sostituibili dal cliente (CRU) di un computer OptiPlex 7080 (le CRU sono le parti del computer per la cui rimozione o sostituzione non è necessario l'intervento di un tecnico). Sono incluse delle immagini che fungono da riferimento per quanto descritto. ...

Denne artikel gælder for Denne artikel gælder ikke for Denne artikel er ikke knyttet til et bestemt produkt. Det er ikke alle produktversioner, der er identificeret i denne artikel.

Symptomer

Sommario:

  1. Guida alla rimozione delle CRU
  2. Istruzioni per la rimozione



Guida alla rimozione



Se queste guide non trattano l'operazione che si intende eseguire, è necessario fare riferimento al manuale del sistema.

L'articolo riportato di seguito offre informazioni sulle prassi sicure da seguire prima di utilizzare dispositivi elettronici.


Torna all'inizio

Årsag

N/D

Løsning



Istruzioni per la rimozione



Nota: cliccare sul titolo della sezione che si vuole aprire di seguito per visualizzare i contenuti.





Strumenti richiesti



1 Piccolo cacciavite a croce 2 Punta in plastica
3 Piccolo cacciavite a testa piatta

Nota: tenere presente che l'utilizzo di un cacciavite a croce o a testa piatta di grandi dimensioni può danneggiare la testa delle viti. Ciò renderebbe impossibile la rimozione senza strumenti speciali, che non sono a disposizione dei nostri ingegneri on-site.



  1. Operazioni preliminari alla rimozione del coperchio:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

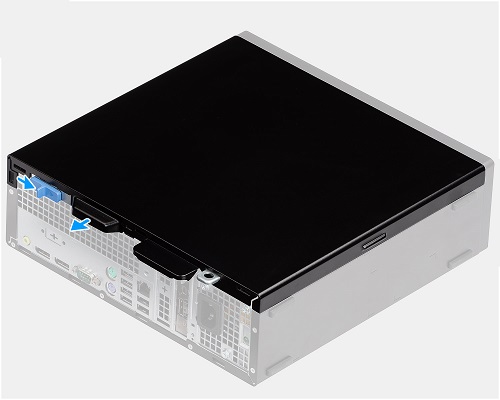

  2. Guardando la parte posteriore del computer, individuare il cursore di rilascio blu sul lato sinistro dello chassis. Premerlo verso destra per sbloccare il pannello di accesso superiore.

Sportello 1

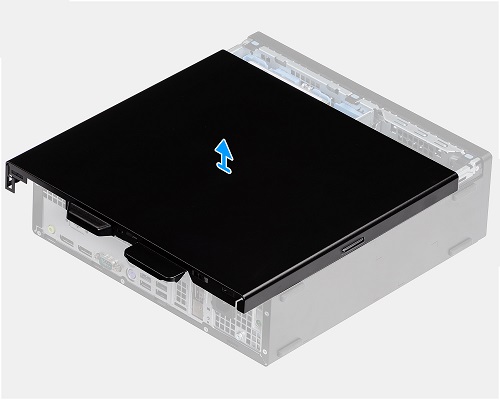

  1. Afferrare la linguetta sul retro del pannello di accesso ed estrarla dalla parte posteriore del computer. Sollevare e rimuovere il pannello di accesso quando le linguette di fissaggio si sganciano.

Sportello 2



  1. Operazioni preliminari alla rimozione del pannello anteriore:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema.

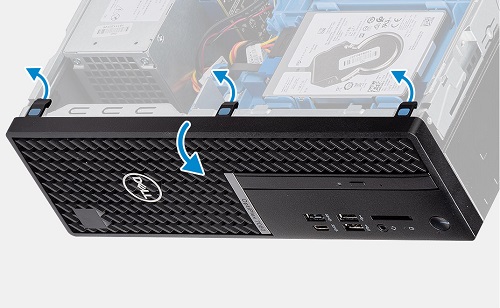

  2. Guardando il bordo superiore del pannello anteriore, rilasciare le tre (3) linguette di fermo che fissano il pannello allo chassis.

Cornice 1

  1. Spostare il pannello anteriore verso il basso dove sono presenti dei ganci che fissano il pannello al bordo inferiore.

Pannello 2

  1. Rimuovere il pannello dagli slot di cerniera.



  1. Operazioni preliminari alla rimozione dell'unità disco rigido (disco rigido):

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema e il pannello anteriore.

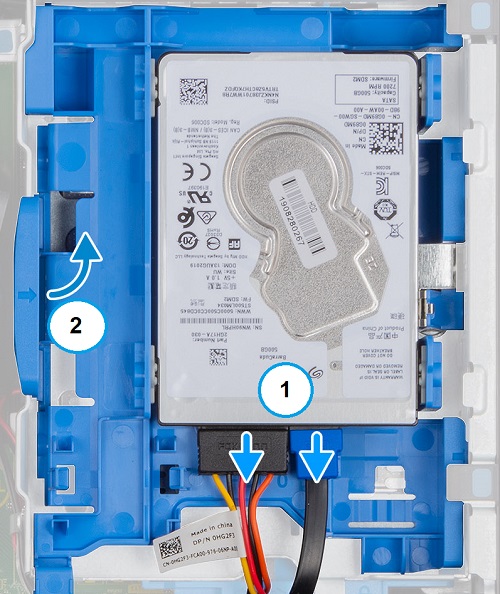

  1. Questo computer può alloggiarne uno (1) disco rigido da 21/2" nell'angolo anteriore destro del computer. Scollegare i cavi di alimentazione e dei dati dalla parte posteriore dell'unità. Premere verso l'interno la linguetta blu sulla parte posteriore dell'unità e inclinare la staffa verso l'alto.

HDD 1

  1. Sollevare la parte posteriore della staffa ed estrarla dallo scomparto dell'unità.

HDD 2

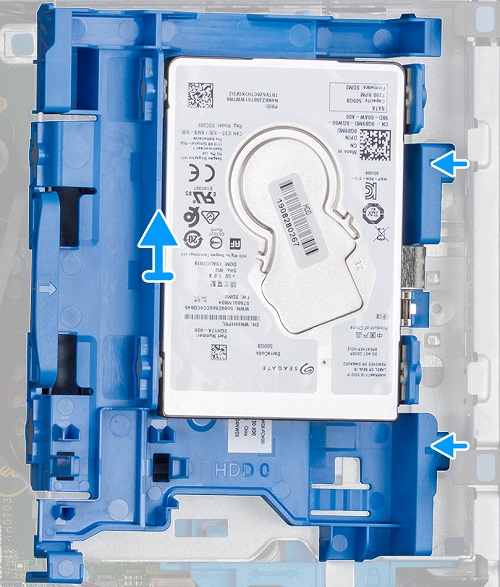

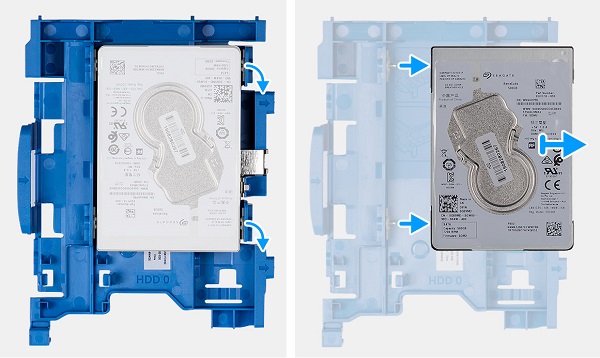

  1. Estrarre dall'unità i due dispositivi di tenuta su un lato della staffa blu. L'unità dovrebbe quindi liberarsi sull'altro lato.

HDD 3



  1. Operazioni preliminari alla rimozione dell'unità SSD:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema, il pannello anteriore e lo scomparto del disco rigido.

Scheda SSD PCIe M.2 2230:

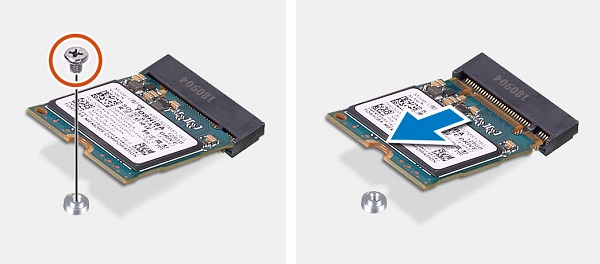

  1. Lo slot per la scheda M.2 si trova sotto lo scomparto dell'unità nell'angolo anteriore destro del computer. Rimuovere la vite che fissa la scheda alla scheda madre.

SSD 1

  1. L'estremità della scheda si solleva, afferrarla ed estrarla dal connettore e dal computer.

Scheda SSD PCIe M.2 2280:

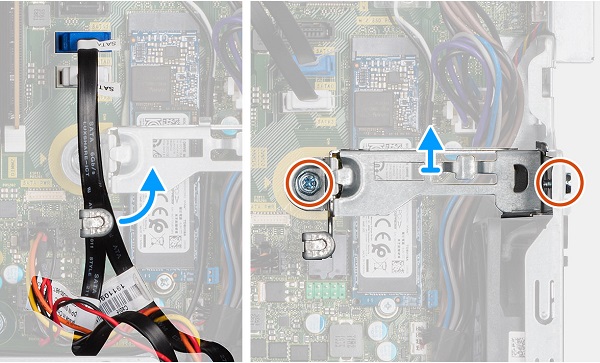

  1. Lo slot per la scheda M.2 2280 si trova al centro nella parte anteriore del computer. Disinstradare il cavo e rimuovere la staffa che si trova sopra la scheda SSD.

SSD 2

  1. Rimuovere la vite che fissa la scheda alla scheda madre. L'estremità della scheda si solleva, afferrarla ed estrarla dal connettore e dal computer.

SSD 3



  1. Operazioni preliminari alla rimozione dell'unità disco ottico:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema, il pannello anteriore e lo scomparto del disco rigido.

  2. L'unità ottica si trova nella parte inferiore del drive bay. Rimuovere i cavi di alimentazione e dei dati dalla parte posteriore dell'unità e disinstradarli dallo scomparto.

ODD 1

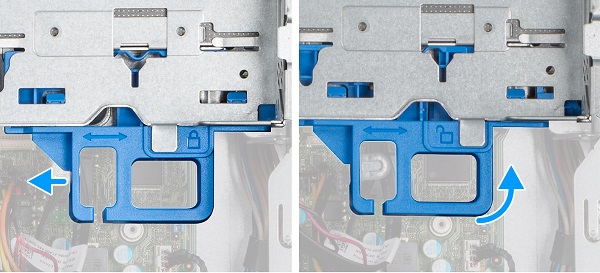

  1. Far scorrere il dispositivo di rilascio blu sul lato sinistro dello scomparto dell'unità verso la parte posteriore del computer. Una volta sbloccato, sollevare lo scomparto dell'unità verso l'alto e verso il lato destro del computer.

ODD 2

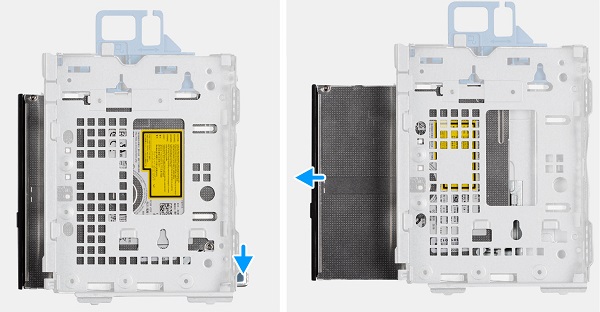

  1. Premere la linguetta metallica blu sul retro dell'unità ed estrarre l'unità dallo scomparto.

ODD 3

Nota: Rimuovere la staffa metallica collegata all'unità. È necessario adattarlo a qualsiasi unità sostitutiva prima di reinserirla nel computer.



  1. Operazioni preliminari alla rimozione del gruppo ventola:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema.

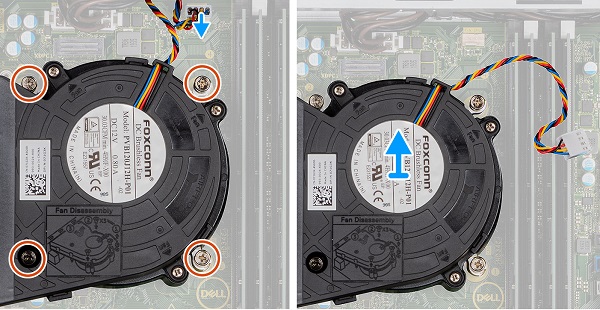

  2. La ventola è installata nell'angolo posteriore destro dello chassis. Scollegare il cavo della ventola dalla scheda madre e allentare le quattro (4) viti di fissaggio della ventola.

Ventola 1

  1. Sollevare il gruppo ventola ed estrarlo dallo chassis.



  1. Operazioni preliminari alla rimozione delle schede di espansione:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema.

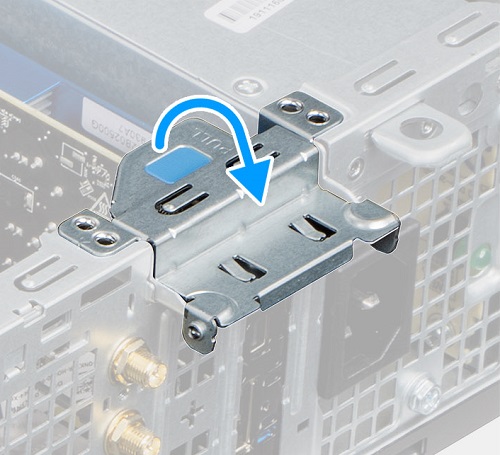

  2. Gli slot per schede di espansione si trovano accanto all'unità di alimentazione sul retro del computer. Capovolgere la linguetta metallica di fissaggio verso la parte posteriore del computer.

Slot EXP 1

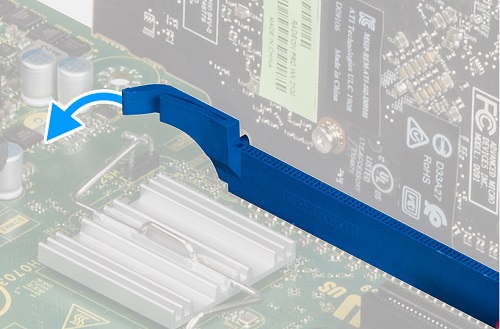

  1. Verificare se la scheda è bloccata nello slot sulla scheda madre. In caso affermativo, tirare la linguetta di rilascio con la scheda.

Slot EXP 2

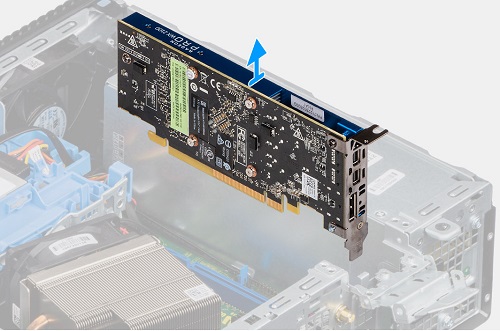

  1. Dovrebbe fuoriuscire dallo chassis. In questo modo si ha una fessura nella parte posteriore del computer in cui è necessario installare una protezione.

Exp slot 3



  1. Operazioni preliminari alla rimozione della memoria:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema, il pannello anteriore e lo scomparto del disco rigido.

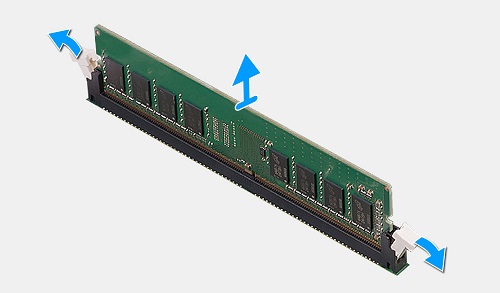

  2. Gli slot di memoria si trovano sotto lo scomparto dell'unità. Premere e allontanare le clip di blocco su entrambi i lati del modulo DIMM facendolo sollevare dal relativo slot.

Memoria 1

  1. Estrarre il modulo di memoria DIMM dallo slot e dallo chassis.

Nota: Ripetere la procedura riportata di seguito, tuttavia molti moduli di memoria dual-in-line (DIMM) si trovano nel computer.



  1. Operazioni preliminari alla rimozione della batteria a bottone:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema.

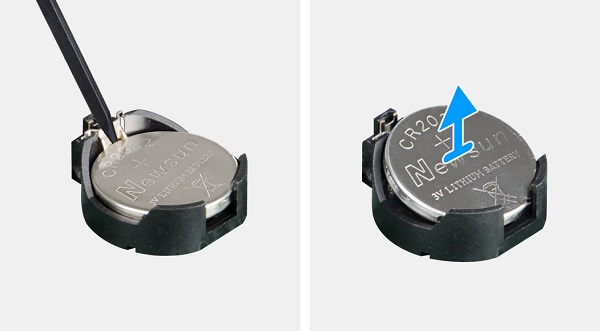

  2. La batteria a bottone si trova tra gli slot di espansione e la ventola del computer nella parte posteriore del computer. Utilizzando una punta in plastica o uno strumento simile, sollevare nuovamente il dispositivo di chiusura e rilasciare la batteria.

A bottone 1

  1. Sollevare la batteria ed estrarla dal connettore.



  1. Operazioni preliminari alla rimozione della scheda Wi-Fi, Wireless Local Area Network (WLAN):

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema, il pannello anteriore e lo scomparto del disco rigido.

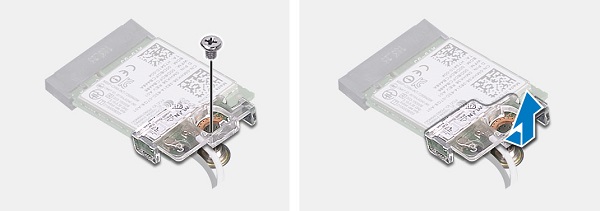

  2. Lo slot per schede di rete senza fili si trova tra lo slot della scheda SSD M.2 e la parte anteriore dello chassis. Rimuovere la vite che blocca la staffa dell'antenna.

Wi-Fi 1

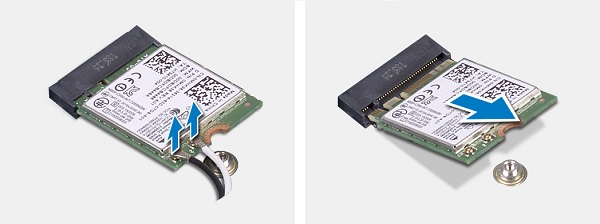

  1. Scollegare i cavi dell'antenna Wi-Fi dalla scheda (il connettore è un perno a pressione che fa fuoriuscire la scheda quando si applica una leggera pressione su di esso).

Wi-Fi 2

  1. Estrarre la scheda dallo slot e dal computer.



  1. Operazioni preliminari alla rimozione dell'unità di alimentazione:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema, il pannello anteriore e lo scomparto del disco rigido.

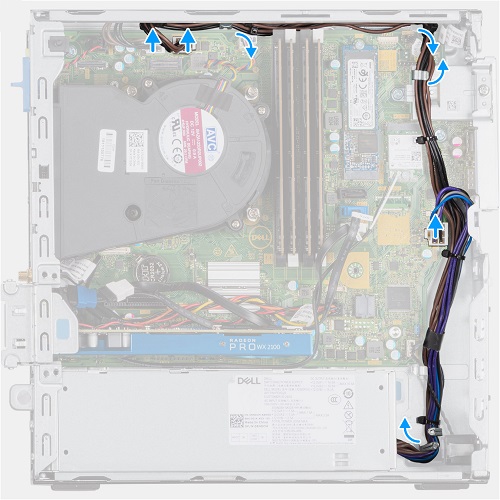

  2. La PSU si trova lungo il bordo destro del computer. Scollegare i cavi di alimentazione dalla scheda madre e dalle unità.

PSU 1

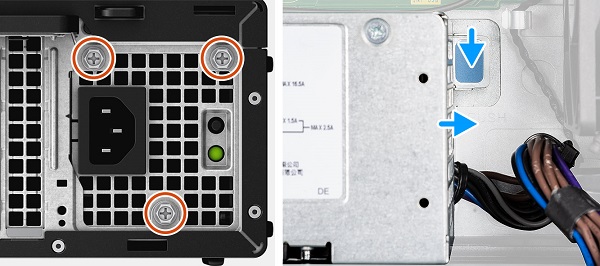

  1. Rimuovere le tre (3) viti di fissaggio dell'unità di alimentazione alla parte posteriore dello chassis. Premere la linguetta metallica sulla parte anteriore dell'unità di alimentazione e tirare l'unità di alimentazione verso la parte anteriore dello chassis.

PSU 2

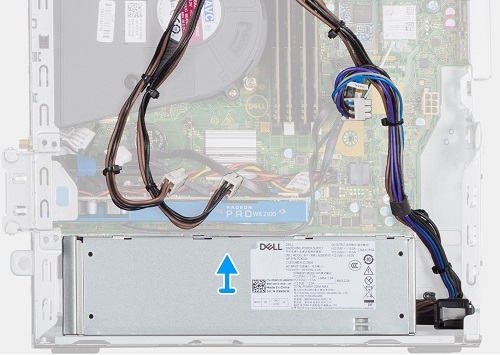

  1. Estrarre l'unità di alimentazione dal computer.

PSU 3

Flere oplysninger

Per ottenere ulteriore assistenza, contattare il supporto tecnico.
Contattaci Torna alla pagina di indice delle guide allo smontaggio del sistema OptiPlex 7080.
