Vejledning til fjernelse af CRU-dele (enheder, der kan udskiftes af kunden) på OptiPlex 7780 All in One (AIO)

Oversigt: Denne artikel er en vejledning til de dele af den stationære Dell OptiPlex 7780 All in One-computer, som Dell mener, at alle kan fjerne og udskifte.

Denne artikel gælder for Denne artikel gælder ikke for Denne artikel er ikke knyttet til et bestemt produkt. Det er ikke alle produktversioner, der er identificeret i denne artikel.
Udforsk andre ressourcer

Symptomer

Disse vejledninger fører dig trin for trin gennem en sikker fjernelse af CRU-dele (enheder, der kan udskiftes af kunden) på en OptiPlex 7780 AIO stationær computer. (CRU'er er de dele af computeren, der ikke kræver en tekniker til fjernelse eller udskiftning.) Vejledningerne indeholder billeder, der viser, hvad det omfatter.

Indholdsfortegnelse:

  1. Vejledning til fjernelse af CRU
  2. Instruktioner til fjernelse

Årsag

Vejledning til fjernelse



Hvis disse vejledninger ikke dækker det, du vil gøre, skal du se din systemmanual.

Artiklen nedenfor indeholder oplysninger om sikker praksis, som du bør tage i betragtning, før du arbejder med elektrisk udstyr.

Løsning



Instruktioner til fjernelse



Bemærk: Klik på titlen på det afsnit, du vil åbne, nedenfor for at se indholdet.

|



anbefalede værktøjer

1 Lille Phillips-skruetrækker 2 Plastiksyl
3 Lille skruetrækker med fladt hoved

Bemærk: Vær opmærksom på, at hvis du bruger en stor stjerneskruetrækker eller en skruetrækker med lige kærv, kan det medføre skader på skruerne. Dette ville det umulig at fjerne dem uden særlige redskaber, der ikke er tilgængelige for vores teknikere på stedet.



  1. Instruktioner inden fjernelse af foden:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

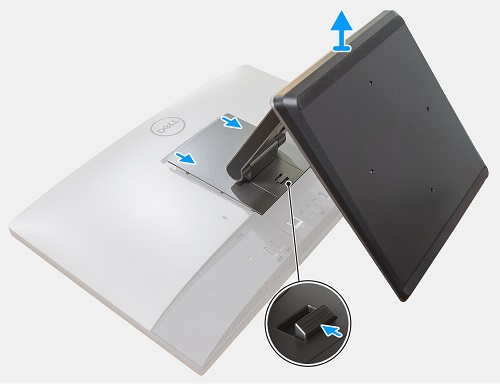

  2. For at fjerne foden, hvor computeren ligger på skærmen. Tryk opad på låsen i bunden af bagpladen på foden.

Fod 01

  1. Træk pladen ned mod bunden af computeren, og løft den op og væk fra computerens bagside.

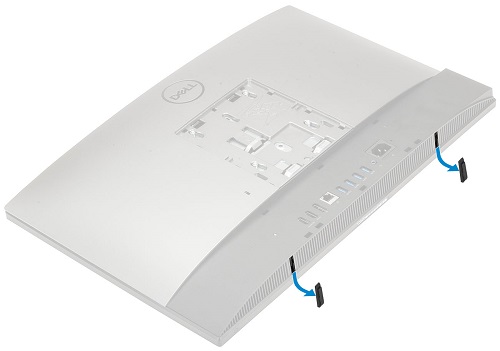

  2. Lirk gummifødderne fra langs computerens nederste kant.

Fod 02



  1. Instruktioner inden fjernelse af kabeldækslet (valgfrit):

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

    4. Fjern foden.

  2. Frigør kablerne fra kabeldækslet, som er placeret over stikpanelet bagpå.

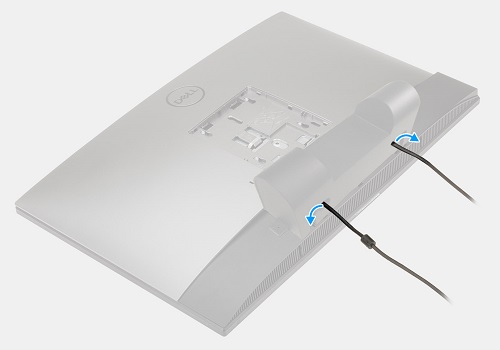

Kabeldæksel 01

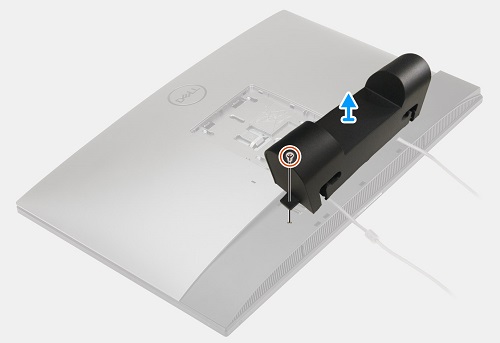

  1. Fjern den ene skrue, der fastgør dækslet til computeren.

Kabeldæksel 02

  1. Løft kabeldækslet af computeren.



  1. Instruktioner inden fjernelse af bagdækslet:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

    4. Fjern foden og kabeldækslet.

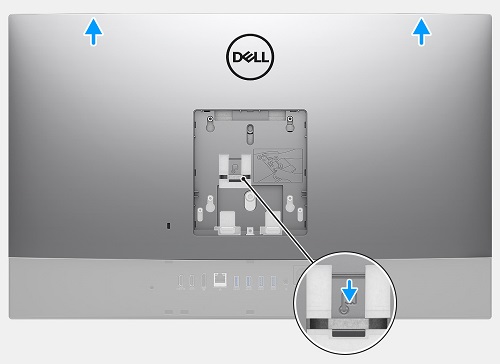

  2. Mens computeren ligger ved skærmen, skal du finde frigørelsestappen, der var under fodens bagplade. Tryk tappen ind.

Bagdæksel 01

  1. Skub dækslet mod toppen af computeren, indtil det frigøres fra fastgørelseskablerne, og løft det af computeren.

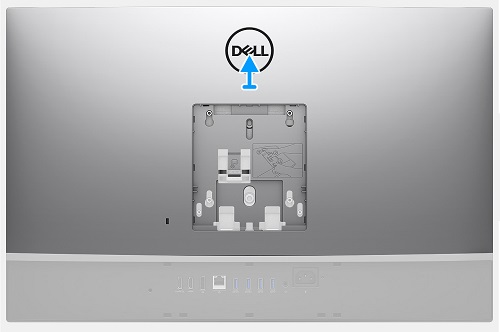

Bagdæksel 02



  1. Instruktioner inden fjernelse af systemkortafskærmningen:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

    4. Fjern foden og bagdækslet.

  2. Mens computeren ligger ved skærmen, dækker afskærmningen midten af computeren. Fjern de fem (5) skruer, der fastgør afskærmningen til computeren.

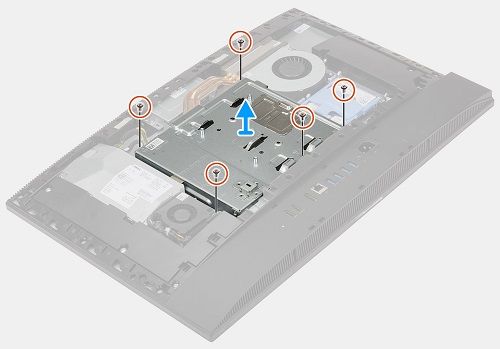

Systemafskærmning 01

  1. Løft afskærmningen op og væk fra computeren.



  1. Instruktioner inden fjernelse af hukommelseskortene:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

    4. Fjern foden og bagdækslet.

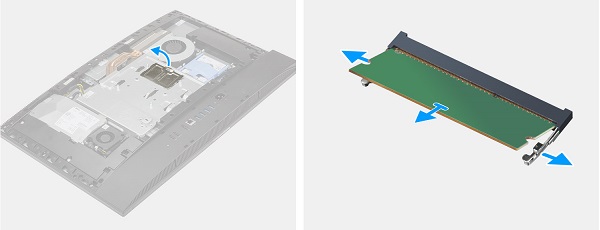

  2. Mens computeren ligger ved siden af skærmen, skal du lirke hukommelsesdøren op i højre side af systemkortafskærmningen.

Hukommelse 01

  1. Træk fastgørelsesklemmerne på begge sider af hukommelsen væk fra hinanden, indtil hukommelsen åbnes i en vinkel. Løft det ud af computeren.

Bemærk: Gentag trin 2 og 3, men der er installeret mange ekstra hukommelsesmoduler i computeren.



  1. Instruktioner inden fjernelse af harddisken (harddisk):

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

    4. Fjern foden og bagdækslet.

  2. Når computeren ligger ved låget, er harddisken placeret i højre side af systemafskærmningen. Tryk ned på den blå udløsertap ved siden af afskærmningen, og træk harddisken mod højre side af computeren.

Harddisk 01

  1. Løft beslagets og drevet ud af computeren, når beslagets tapper er løsne fra kabinettet. Lirk den ene side af beslaget af for at frigøre beslaget.



  1. Instruktioner inden fjernelse af solid state-drevet (SSD) eller Intel Optane-kortet:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

    4. Fjern foden, bagdækslet og systemkortafskærmningen.

M.2 2230 SSD/Optane-hukommelsesmodul

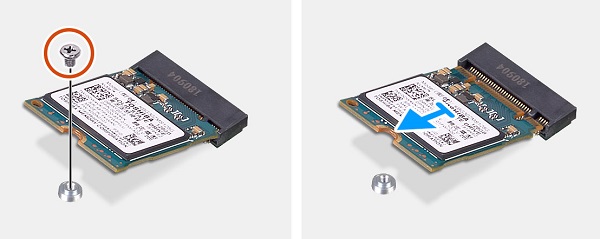

  1. Find M.2-stikket over hukommelseskortet, under systemafskærmningen. Fjern den ene skrue, der fastgør kortet til kabinettet.

SSD 01

  1. Kortet åbnes i en vinkel. Træk forsigtigt kortet ud af stikket og computeren.

M.2 2280 SSD/Optane-hukommelsesmodul

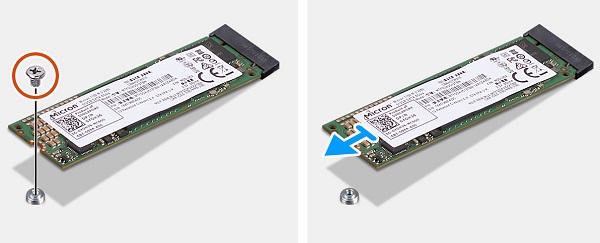

  1. Find M.2-stikket over hukommelseskortet, under systemafskærmningen. Fjern den ene skrue, der fastgør kortet til kabinettet.

SSD 02

  1. Kortet åbnes i en vinkel. Træk forsigtigt kortet ud af stikket og computeren.



  1. Instruktioner inden fjernelse af systemets blæser:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

    4. Fjern foden, bagdækslet og systemkortafskærmningen.

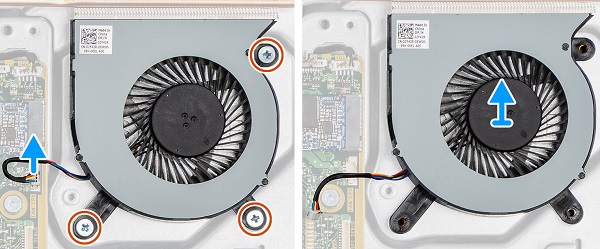

  2. Blæseren er placeret over harddisken. Frakobl blæserkablet fra soklen på bundkortet. Fjern de tre (3) skruer, der fastgør blæseren til computeren.

Systemventilator 01

  1. Løft ventilatoren op og ud af computeren.



  1. Instruktioner inden fjernelse af knapcellebatteriet:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

    4. Fjern foden, bagdækslet og systemkortafskærmningen.

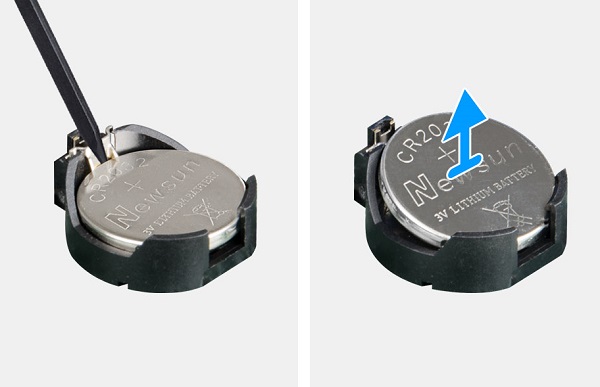

  2. Find batteriet under systemafskærmningen. Tryk på tappen bag på møntcellebatteriets sokkel, indtil batteriet åbnes.

Mønt 01

  1. Løft batteriet op og ud af soklen.



  1. Instruktioner inden fjernelse af WLAN-kortet:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

    4. Fjern foden, bagdækslet og systemkortafskærmningen.

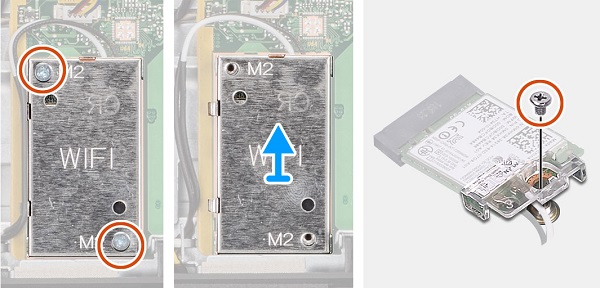

  2. Fjern de to skruer, der fastgør WLAN-afskærmningen, som dækker WLAN-kortet nederst i venstre hjørne, under afskærmningen. Tag antennekablerne ud af afskærmningen, og fjern afskærmningen.

WiFi 01

  1. Fjern den ene skrue, der fastgør antennedækslet og kortet til kabinettet.

  2. Fjern antennestikkets afskærmning. Kobl antennekablerne fra WLAN-kortet. (Tryklåsstik).

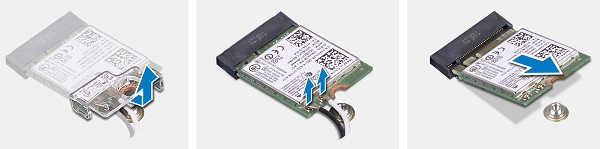

WiFi 02

  1. Træk WLAN-kortet ud af slottet og væk fra computeren.



  1. Instruktioner inden fjernelse af kameramodulet:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

    4. Fjern foden, bagdækslet og systemkortafskærmningen.

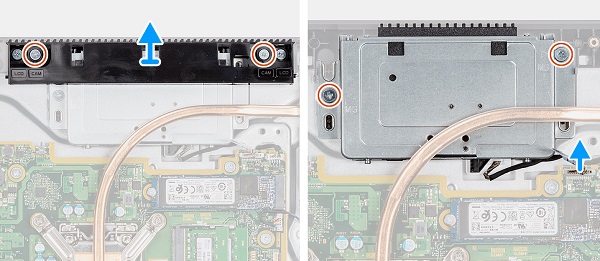

  2. Fjern de to (2) skruer, der er markeret CAM, og som fastgør modulets dæksel til kabinettet.

Kamera 01

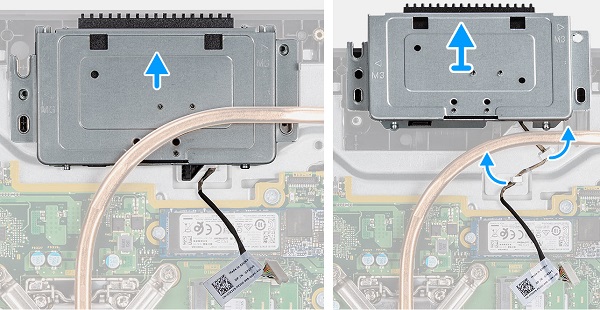

  1. Fjern de to (2) skruer, der fastgør modulet til kabinettet.

  2. Kobl modulkablet fra motherboardet og frigør kablet.

Kamera 02

  1. Skub modulet ud af computeren og væk fra kabinettet.



  1. Instruktioner inden fjernelse af bunddækslet:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

    4. Fjern foden, bagdækslet og systemkortafskærmningen.

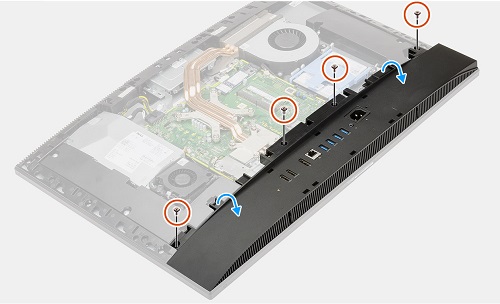

  2. Fjern de fem (5) skruer, der fastgør bunddækslet til kabinettet. Lirk forsigtigt tappene ud langs bunddækslets øverste kant.

Bunddæksel 01

  1. Løft bunddækslet op og væk fra kabinettet.

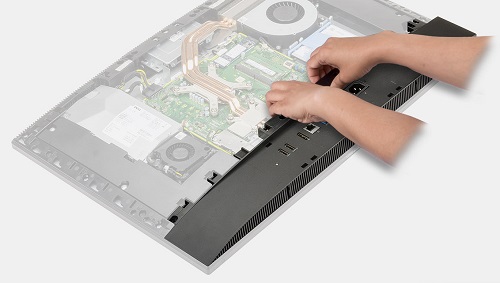

Bunddæksel 02



  1. Instruktioner inden fjernelse af strømforsyningen (PSU):

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

    4. Fjern foden, bagdækslet, bunddækslet og systemkortafskærmningen.

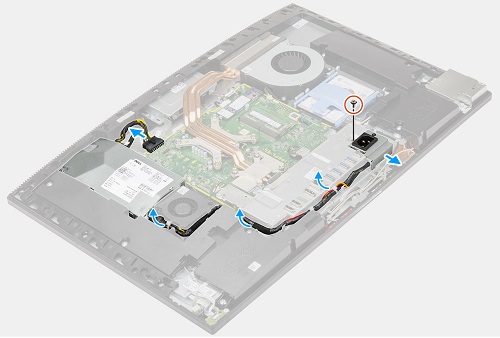

  2. Fjern den ene skrue, der fastgør PSU-soklen til I/O-beslaget. Skub soklen mod bunden af computeren for at fjerne den fra kabinettet.

PSU 01

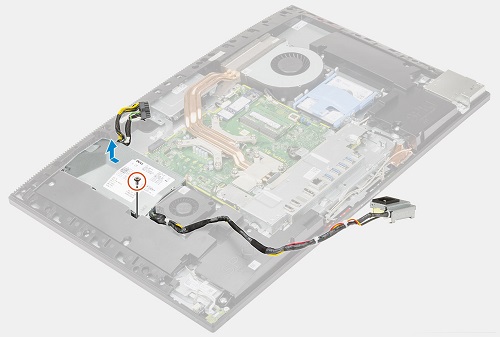

  1. Frigør PSU-kablerne fra kabelkanalerne på chassiset og PSU-blæseren, og kobl strømkablet fra bundkortet.

  2. Fjern den ene skrue, der fastgør PSU'en til venstre side af computeren.

PSU 02

  1. Skub PSU'en mod toppen af computeren, og løft den op og ud af computeren.



  1. Instruktioner inden fjernelse af strømforsyningsblæseren:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

    4. Fjern foden, bagdækslet, bunddækslet og systemkortafskærmningen.

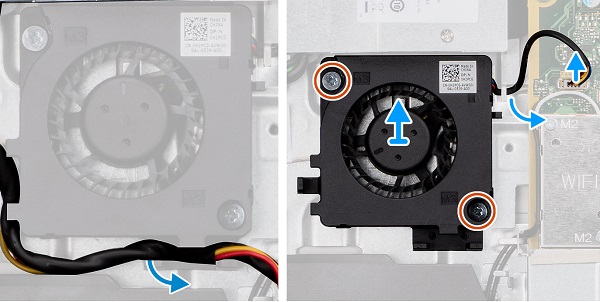

  2. Frigør PSU-strømkablerne fra kabelclipsene på PSU-ventilatoren.

  3. Frigør PSU-ventilatorkablet, og kobl det fra motherboardet.

PSU-blæser 01

  1. Fjern de to (2) skruer, der fastgør blæseren til kabinettet. Løft PSU-ventilatoren op og ud af venstre side af computeren.

Flere oplysninger



Hvis du har brug for yderligere hjælp, skal du kontakte teknisk support.
