SmartFabric OS10 Virtual Link Trunking Layer 2 – Referencearkitektur

Dell Virtual Link Trunking gør det muligt at dele Layer-2-oplysninger på tværs af de to noder. Til dette formål er det samme VLT domain-id skal konfigureres på begge VLT Noder. For hurtig konvergens og optimal service, det samme VLT MAC Adressen skal konfigureres på begge noder ved hjælp af vlt-mac kommando (valgfrit). I mangel af vlt-mac konfiguration, hvis den primære VLT noden går ned, VLT Portkanal på de sekundære nodeflapper, hvilket forårsager mindre trafikforstyrrelser.

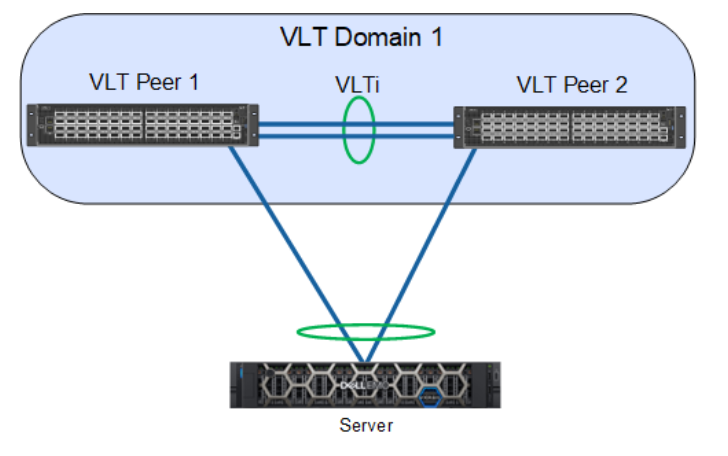

Figur 1. Simpelt lag 2 VLT

Prioriteten for det primære nodevalg er baseret på det lavere system mac-address af kontakten; Men med primary-priority kommando, VLT Noden med den mindst konfigurerede prioritet overtager som den primære node. Dette valg er ikke foregrebet. Hvis den primære node genindlæses, tildeles den som den sekundære rolle. Rolleændringen forhindrer forstyrrelser i trafikstrømmen på grund af valgprocessen.

Valget sker kun under den indledende konfiguration, eller når VLT lanceres oprindeligt. Ikonet VLT Rollevalg har ingen betydning for den datatrafik, der strømmer gennem VLT Domæne. Det er kun til udveksling af kontrolprotokol og håndterer potentiale split-control Fejlscenarier.

VLAN ID 4094 tildeles automatisk og internt reserveret som et kontrol-VLAN til udveksling VLT-related oplysninger mellem noderne. Ikonet IPv6 Adresse, der automatisk tildeles inden for det reserverede interval, er tilknyttet VLAN 4094 for at nå mellem VLT Noder.

For VLT sammenkobling (VLTi), når registreringsgrænsefladerne er konfigureret på begge noder, konfigureres portkanal 1000 automatisk og kortlægger de fysiske registreringsgrænseflader. Portene skal konfigureres som ingen switchport fra standardtilstanden Layer-2 under konfiguration af registreringsgrænsefladerne.

Hvert tredive sekund sendes hjerteslagsmeddelelser mellem VLT noder til at kontrollere peers livlighed og til at håndtere VLTi Fejlscenarie. Værdien for hjerteslagsintervallet kan konfigureres og når peeren gennem backupdestinationen. Tilsvarende keep-alive Meddelelser (ikke-konfigurerbare) sendes via VLTi portkanal.

For VLT portkanaler, skal brugeren udtrykkeligt tildele vlt-port-channel id til den konfigurerede portkanal på begge noder. Denne portkanalidentifikator skal være den samme for begge noder.

Vigtige faktorer at huske:

• VLT Portkanalgrænseflader skal være switchporte.
• Dell Technologies anbefaler på det kraftigste, at VLT-sammenkoblingen (VLTi) være statisk LAG og at du deaktiverer LACP på VLTi.
• Hvis du inkluderer RSTP eller PVST, skal det konfigureres inden VLT er konfigureret.
• VLT Heartbeat understøttes kun på standard VRF er.
• Hvis du aktiverer IGMP Snagen i VLT peers, sikre værdien af delay-restore kommando er ikke mindre end forespørgselsintervallet.
• Sørg for, at den rodbro, der spænder over hele træet, er ved aggregeringslaget.
• VLT sammenkobling via 1G-porte understøttes ikke.
• Hver VLT domænet har en unik MAC-adresse, som du opretter.
• I en VLT domæne, skal peer-switchene køre den samme Dell Networking OS-softwareversion.
• Hvis du udskifter en VLT Peer node, forudkonfigurer switchen med VLT systemets MAC-adresse, unit-idog andet VLT parametre, før du tilslutter den til den eksisterende VLT peer-switch ved hjælp af VLTi stik.

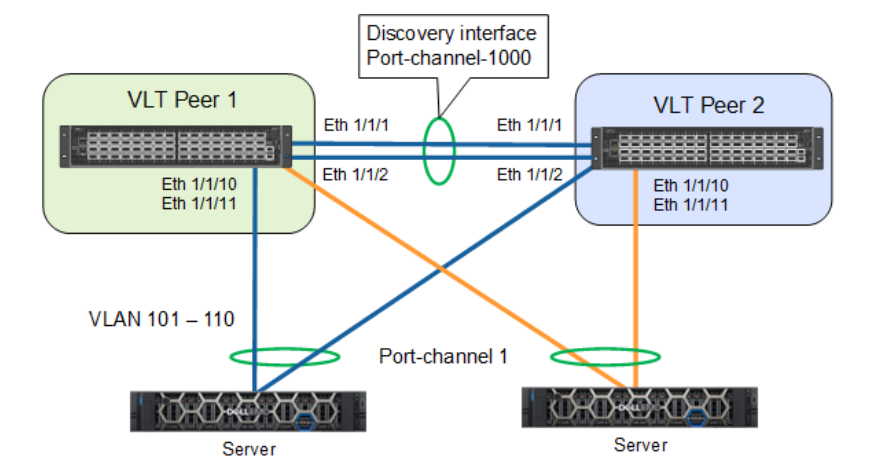

I denne eksempelkonfiguration danner grænsefladerne 1/1/1 og 1/1/2 opdagelsesgrænsefladen/VLTi (Po-1000) på VLT Peer1. På samme måde danner grænsefladerne 1/1/1 og 1/1/2 opdagelsesgrænsefladen på VLT Peer2. Ikonet VLT Backupdestinationen er knyttet til den eksterne peeradministrations-IP-adresse. Portkanal 1 er konfigureret på begge VLT noder som grænseflade 1/1/10 og 1/1/11. VLAN 101-110 er knyttet til portkanal 1.

Figur 2. Eksempelkonfiguration

Konfigurationerne for VLT-Peer1 og VLT-Peer2 er de samme med undtagelse af backupdestinationens IP-adresse. Eksempelkonfigurationen for VLT-Peer1 er som følger:

VLT-Peer1# configure terminal
VLT-Peer1(config)# interface ethernet 1/1/1
VLT-Peer1(conf-if-eth1/1/1)# no shutdown
VLT-Peer1(conf-if-eth1/1/1)# no switchport
VLT-Peer1(conf-if-eth1/1/1)# exit
VLT-Peer1(config)# interface ethernet 1/1/2
VLT-Peer1(conf-if-eth1/1/2)# no shutdown
VLT-Peer1(conf-if-eth1/1/2)# no switchport
VLT-Peer1(conf-if-eth1/1/2)#exit
VLT-Peer1(config)# vlt-domain 1
VLT-Peer1(conf-vlt-1)# primary-priority 1
VLT-Peer1(conf-vlt-1)# vlt-mac de:11:de:11:de:11
VLT-Peer1(conf-vlt-1)# discovery-interface ethernet 1/1/1
VLT-Peer1(conf-vlt-1)# discovery-interface ethernet 1/1/2
VLT-Peer1(conf-vlt-1)# backup destination 10.16.208.184
VLT-Peer1(config)# interface range vlan 101-110
VLT-Peer1(conf-range-vl-101-110)#exit
VLT-Peer1(config)# interface port-channel 1
VLT-Peer1(conf-if-po-1)# switchport mode trunk
VLT-Peer1(conf-if-po-1)# switchport trunk allowed vlan 101-110
VLT-Peer1(conf-if-po-1)#end

Du kan finde en komplet vejledning på Dell SmartFabric OS10 – Virtual Link Trunking – Referencearkitekturvejledning | Dell Technologies-informationscenter
