Podręcznik wymiany podzespołów wymienianych samodzielnie przez klienta (CRU) w komputerach Precision 3640 Tower i Precision 3640 XE Tower

Instrukcje przed demontażem pokrywy komputera:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

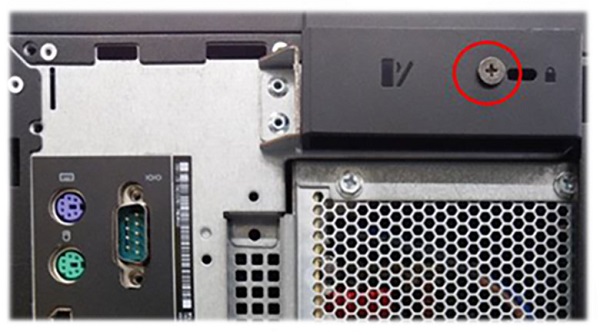

Zatrzask zwalniający może być zabezpieczony śrubą zabezpieczającą. Wykręć śrubę zabezpieczającą, aby zdjąć pokrywę.

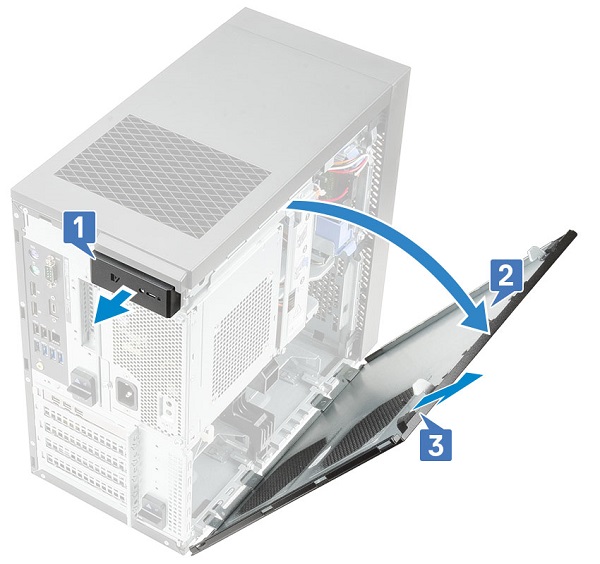

Pociągnij zatrzask zwalniający [1], obróć pokrywę [2], a następnie unieś pokrywę, aby zdjąć ją z komputera [3].

Czynności przed zdemontowaniem przedniej ramki:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera.

Unieś zaczepy mocujące [1], a następnie obróć [2] i wyciągnij [3] ramkę przednią ze szczelin w obudowie.

Instrukcje dotyczące czynności do wykonania przed demontażem 3,5-calowego dysku twardego:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera.

Odłącz kabel danych i kabel zasilający od dysku twardego [1].

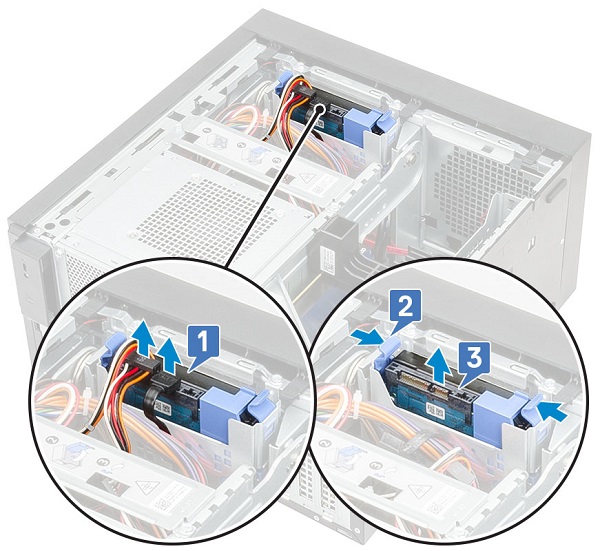

Naciśnij niebieskie zaczepy [2] i wyjmij wspornik dysku twardego z wnęki dysku twardego [3].

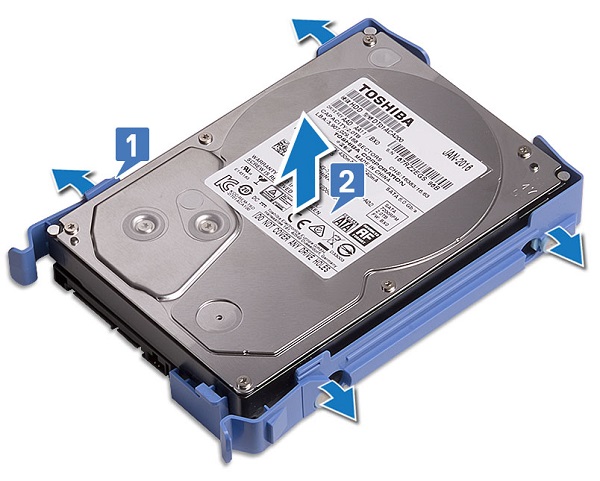

Zegnij wspornik dysku twardego [1], a następnie wyjmij dysk twardy ze wspornika [2].

Instrukcje dotyczące czynności do wykonania przed demontażem 2,5-calowego dysku twardego:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera.

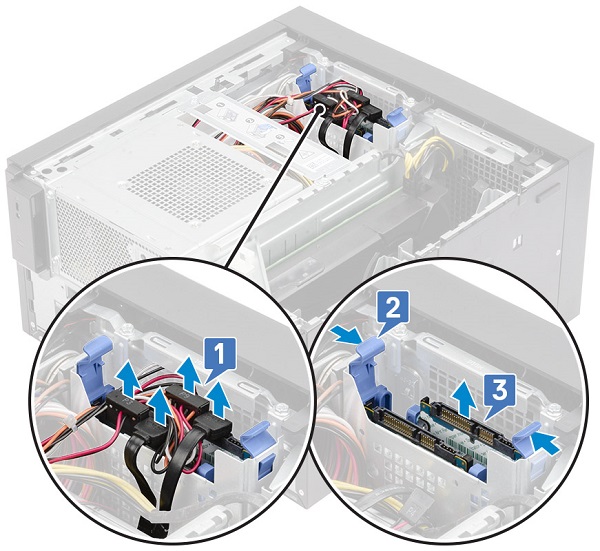

Odłącz kable danych i kable zasilania od odpowiednich złączy na dyskach twardych [1].

Naciśnij niebieskie zaczepy [2] i wyjmij wspornik dysku twardego z wnęki dysku twardego [3].

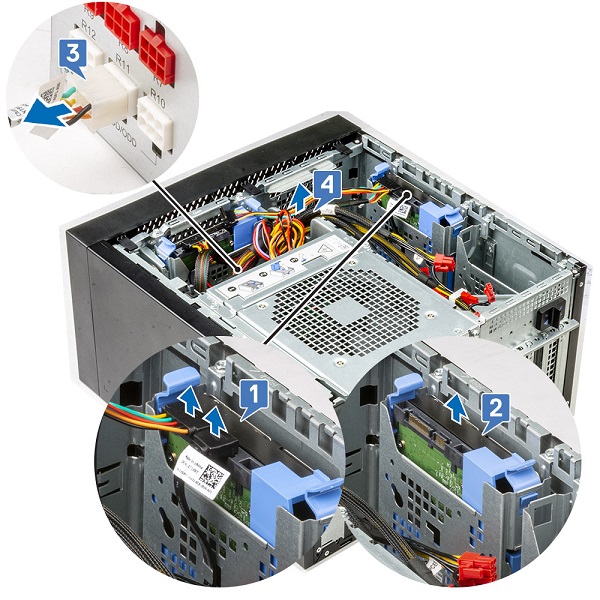

Odłącz kable danych i kable zasilania od odpowiednich złączy na dyskach twardych [1].

Naciśnij niebieskie zaczepy i wyjmij wspornik dysku twardego z dolnych wnęk dysku twardego [2].

Odłącz kabel zasilania SATA od złączy zasilanego procesora [3].

Odchyl wspornik dysku twardego [1], unieś dysk twardy [2], a następnie wysuń go ze wspornika [3].

Instrukcje przed wyjęciem Przed otwarciem zawiasu PSU:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera.

Odblokuj zatrzaski zwalniające zasilacza [1, 2].

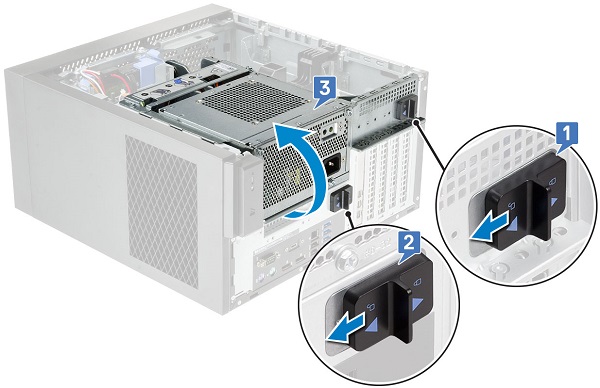

Obróć zawias zasilacza, jak pokazano na rysunku [3].

Instrukcje przed demontażem kart rozszerzeń:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera.

Odłącz kabel zasilający VGA od kart graficznych w konfiguracji z dwiema kartami graficznymi [1].

Unieś plastikowy zatrzask, aby uwolnić [2] i wyjmij z zaczepów [3].

Otwórz zawias zasilacza.

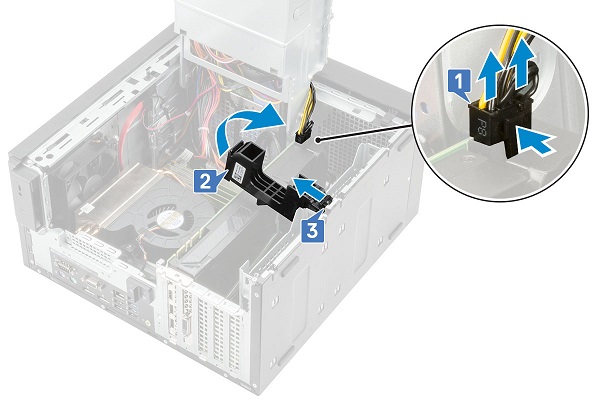

Naciśnij zacisk zwalniający i odłącz kabel zasilania karty graficznej od złącza na karcie graficznej [1].

Unieś bok uchwytu PCIe, który znajduje się na karcie graficznej [2].

Przesuń uchwyt PCIe, aby uwolnić zaczep uchwytu PCIe z gniazda w obudowie [3].

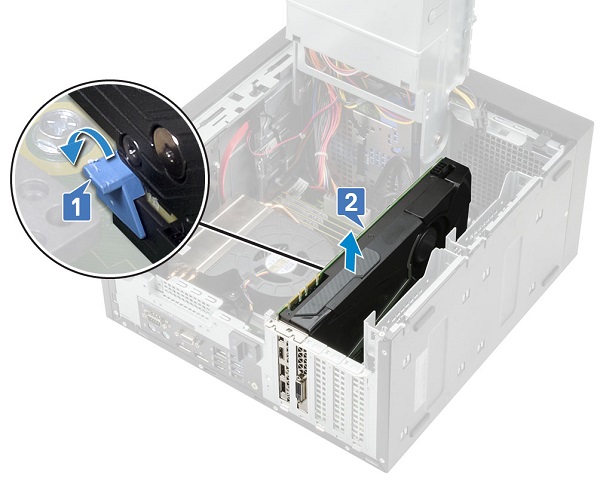

Odciągnij zatrzask mocujący kartę od karty [1] i wyjmij kartę graficzną z komputera [2].

Instrukcje przed demontażem Przed demontażem pamięci:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera.

Naciśnij zaczepy mocujące moduł pamięci po obu stronach modułu pamięci.

Wyjmij moduł pamięci ze złączy na płycie głównej.

Instrukcje przed demontażem Przed demontażem baterii pastylkowej:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera.

5. Otwórz zawias zasilacza.

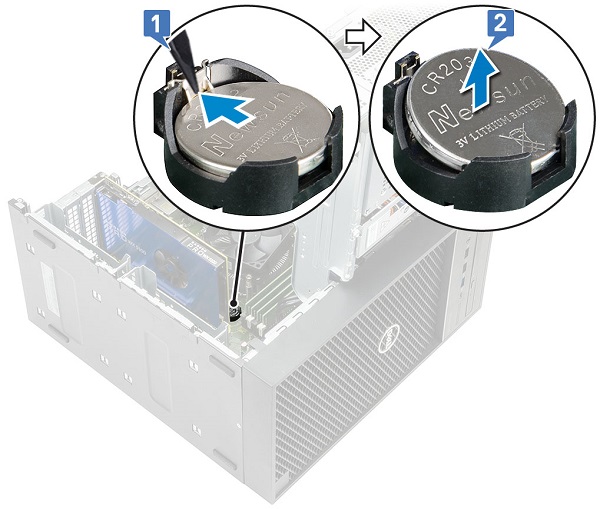

Naciśnij zatrzask zwalniający, aż bateria pastylkowa wyskoczy [1].

Wyjmij baterię pastylkową ze złącza znajdującego się na płycie systemowej [2].

Instrukcje przed demontażem głośników wewnętrznych:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera.

5. Otwórz zawias zasilacza.

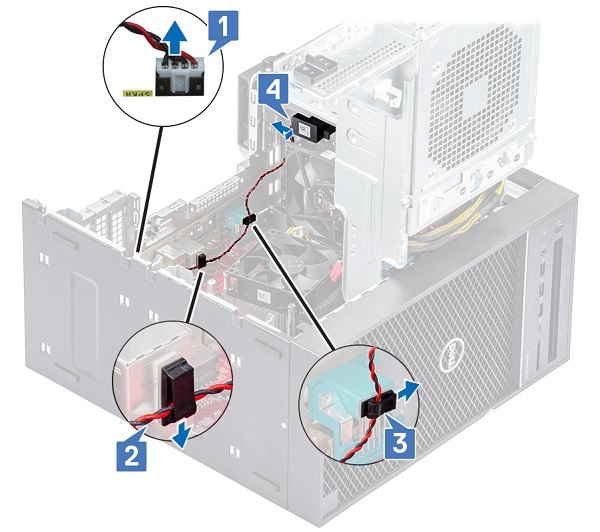

Odłącz kabel głośnika od płyty głównej [1].

Wyjmij kabel głośników z zaczepów na płycie głównej [2, 3].

Naciśnij zaczep zwalniający i wyciągnij głośnik z przodu obudowy systemu [4].

Instrukcje przed zdemontowaniem przełącznika naruszenia i kabla:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera.

5. Zdejmij ramkę przednią.

6. Otwórz zawias zasilacza.

Odłącz kabel danych i kabel zasilający od napędu optycznego [1].

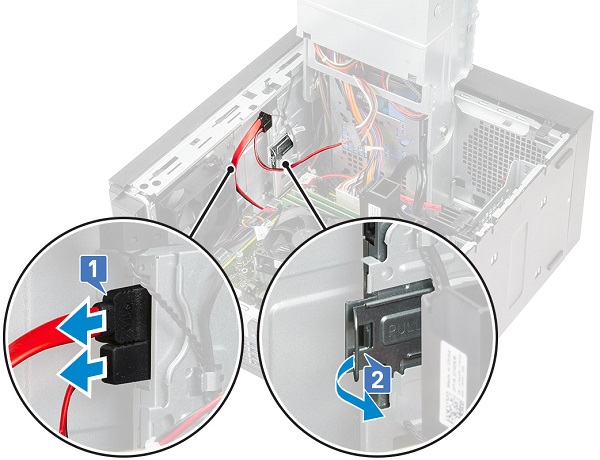

Przytrzymaj i pociągnij zatrzask napędu optycznego, aby odblokować napęd optyczny [2].

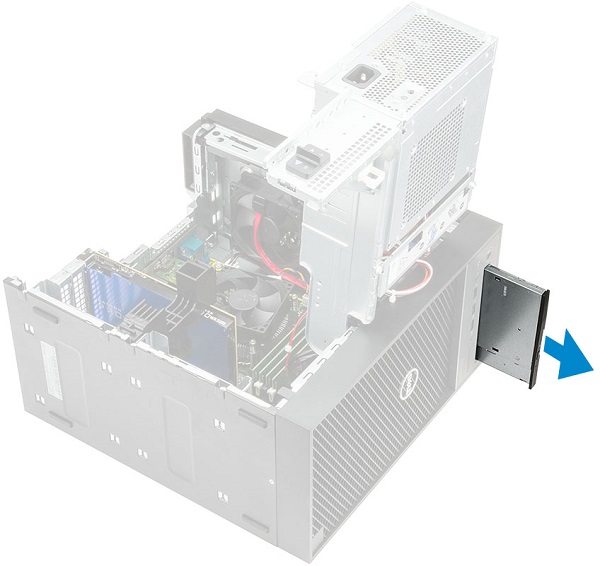

Wysuń napęd optyczny z przodu komputera.

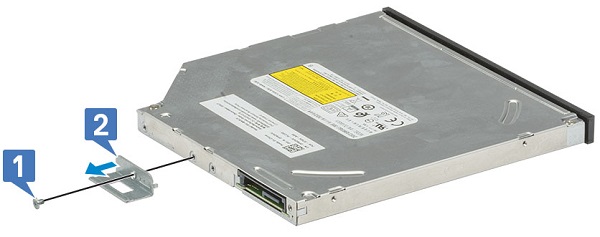

Wykręć śrubę M2x2,5 mocującą wspornik napędu optycznego do napędu optycznego [1] i wyjmij wspornik napędu optycznego [2].

Instrukcje przed demontażem Przed wyjęciem modułu WLAN i anteny SMA:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera.

5. Otwórz zawias zasilacza.

Wykręć śrubę M2x3,5 mocującą kartę sieci WLAN do płyty głównej, a następnie wyjmij kable antenowe z gumowych prowadnic na płycie głównej [1].

Przesuń i wyjmij złącze anteny zewnętrznej z gniazda PCIe w obudowie [2].

Wyjmij kartę WLAN z płyty głównej [3].

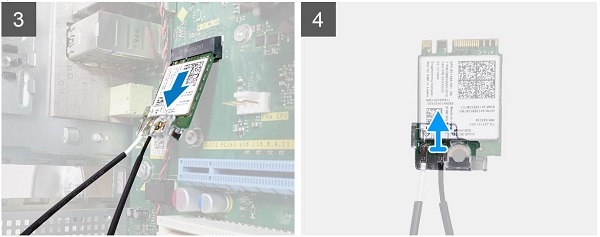

Zdejmij plastikowy wspornik z górnej części złącza anteny [4].

Ostrożnie odłącz kabel antenowy od złączy na karcie sieci WLAN [5].

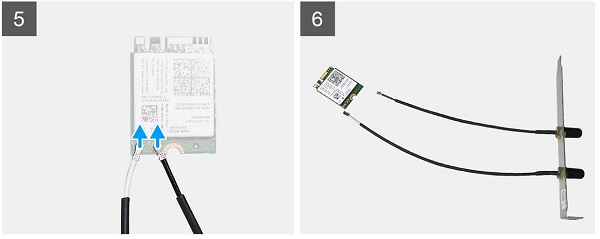

Oddziel moduł WLAN i antenę SMA [6].

Instrukcje przed demontażem Przed wyjęciem karty we/wy:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera.

5. Zdejmij ramkę przednią.

6. Zdemontuj napęd optyczny.

7. Otwórz zawias zasilacza.

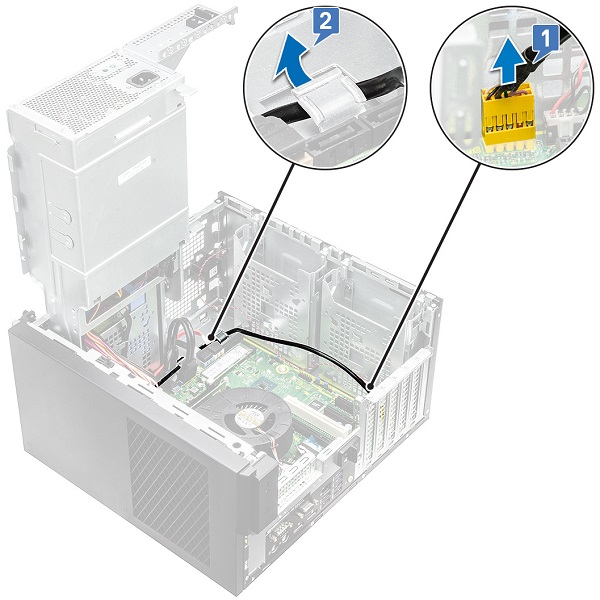

Odłącz kabel audio we/wy od złącza na płycie głównej [1] i wyjmij kabel z prowadnic obok płyty głównej w obudowie [2].

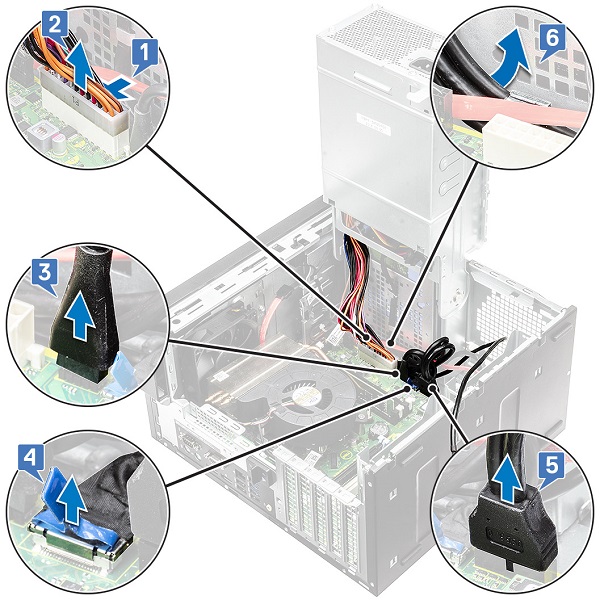

Odłącz następujące kable od odpowiednich złączy na płycie głównej:

• Kabel złącza zasilania płyty głównej [1, 2]
• Kabel karty SD [3]
• Kabel Type-C [4]
• Kabel USB we/wy [5]
• Wyjmij kable ze złącza [6]

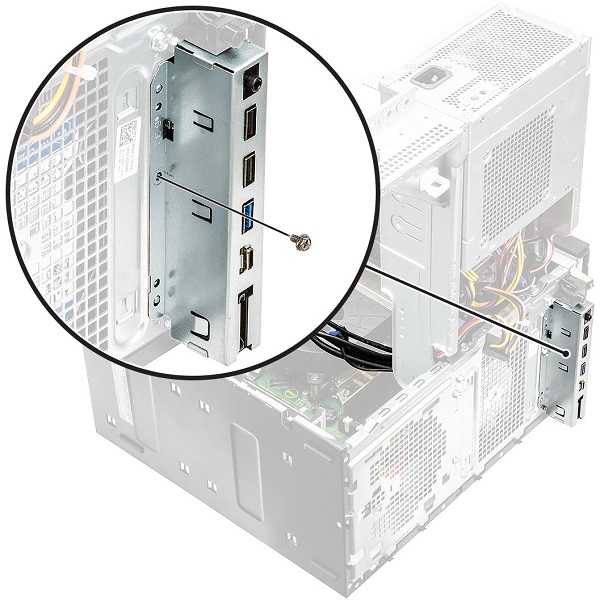

Wykręć śrubę #6-32x1/4” mocującą panel we/wy do obudowy.

Unieś panel we/wy, aby uwolnić zaczepy panelu we/wy ze szczelin w obudowie komputera.

Pociągnij panel we/wy razem z kablami, aby wyjąć go z gniazda panelu we/wy w obudowie.

Instrukcje przed demontażem Przed wyjęciem karty we/wy:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera.

5. Otwórz zawias zasilacza.

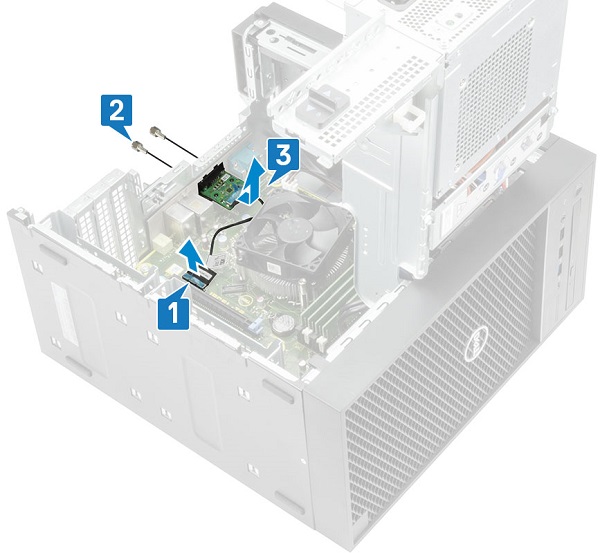

Odłącz kartę we/wy od złącza na płycie głównej [1].

Wykręć dwie śruby M3X3 mocujące kartę we/wy do komputera [2].

Wyjmij kartę we/wy z komputera [3].

Instrukcje przed wyjęciem karty SD:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

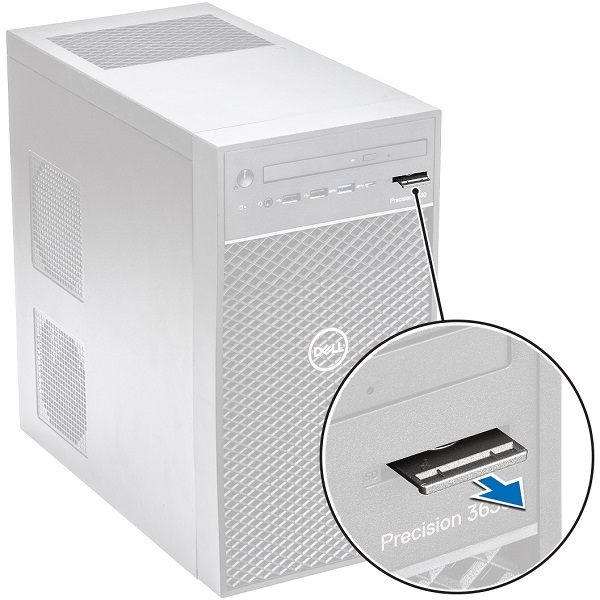

Wyjmij kartę SD z komputera.

Instrukcje przed demontażem nóżek:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

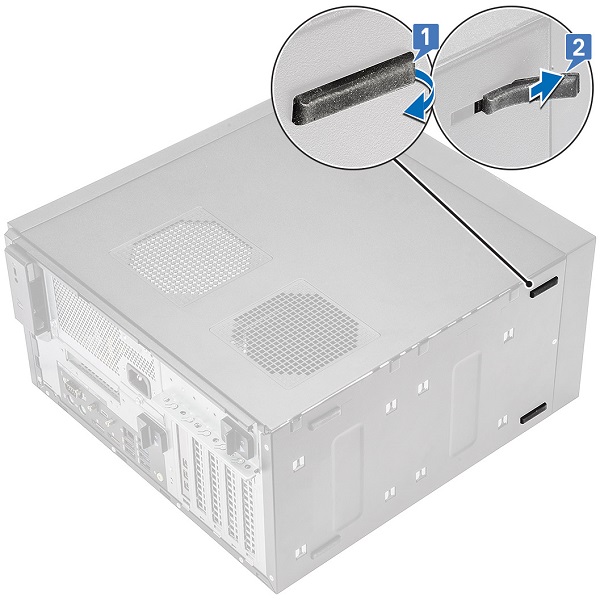

Wyciągnij jeden koniec gumowych nóżek z gniazda [1] i wysuń gumowe nóżki, aby wyjąć je z komputera [2].
