PowerEdge: RAID 레벨과 사양은 무엇입니까?
Summary: Dell PowerEdge 서버에 구현된 RAID 0, 1, 5, 6, 10 등 다양한 RAID 레벨을 살펴보십시오. 구성, 이점, 데이터 이중화 및 성능에 미치는 영향에 대해 알아보십시오.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
RAID는 데이터 이중화, 성능 향상 또는 둘 다를 위해 여러 하드 드라이브 구성 요소를 단일 논리 장치로 결합하는 데이터 스토리지 가상화 기술입니다.
데이터는 필요한 이중화 및 성능 수준에 따라 RAID 레벨이라고 하는 여러 가지 방법 중 하나로 드라이브에 분산됩니다. 다른 스키마 또는 데이터 분산 레이아웃은 RAID 0 또는 RAID 1과 같이 뒤에 숫자가 붙는 RAID로 명명됩니다. 각 스키마 또는 RAID 레벨은 주요 목표 간에 서로 다른 균형을 제공합니다.
RAID
0보다 큰 RAID 레벨은 복구할 수 없는 섹터 읽기 오류와 전체 하드 드라이브의 장애로부터 보호합니다.
경고: RAID 기술은 백업 솔루션이 아닙니다. 데이터 보관 및 보안에 대해 바람직한 데이터 백업 솔루션을 대체하지 않습니다.
목차:
1. RAID 레벨
|
레벨 |
스트라이핑 |
미러링 |
패리티 |
디스크 장애 |
최소 |
세부 정보 |
|
X |
|
|
0 |
2 |
|
|
|
|
X |
|
1 |
2 |
|
|
|
X |
|
X |
1 |
3 |
|
|
|
X |
|
X |
2 |
4 |
RAID 5 + 다른 패리티 블록 |
|
|
X |
X |
|
미러 세트당 1개 |
4 |
RAID 0 + RAID 1 |
|
|
RAID 50 |
X |
|
X |
|
6 |
RAID 0 + RAID 5 |
|
RAID 60 |
X |
|
X |
|
8 |
RAID 0 + RAID 6 |
2. RAID 용어
하나의 하드 드라이브 대신 여러 하드 드라이브에 데이터를 쓸 수 있습니다. RAID 0은 각 하드 드라이브 스토리지 공간을 64KB 스트라이프로 파티셔닝합니다. 이러한 스트라이프는 반복된 순차적인 순서로 상호 배치됩니다. 단일 하드 드라이브의 스트라이프 부분을 스트라이프 요소라고 합니다.
예를 들어, RAID 0만 사용하는 4디스크 시스템에서 세그먼트 1은 디스크 1에, 세그먼트 2는 디스크 2와 같은 방식으로 작성됩니다. RAID 0은 여러 하드 드라이브에 동시에 액세스할 수 있기 때문에 성능을 향상하지만 데이터 이중화를 제공하지 않습니다(그림 1(영어로만 제공)).
그림 1: RAID 0
- 내결함성 - 없음
- 이점 - 향상된 성능, 추가 스토리지
- 단점 - 중요한 데이터에는 사용해서는 안 됩니다. 모든 드라이브 장애에서 데이터 손실이 발생합니다.
RAID 1을 사용하면 한 디스크에 쓰여지는 데이터가 다른 디스크에도 동시에 쓰여집니다. 한 디스크에 장애가 발생하면 다른 디스크의 콘텐츠를 사용하여 시스템을 실행하고 장애가 발생한 하드 드라이브를 재구축할 수 있습니다.
RAID 1의 주요 장점은 100% 데이터 중복성을 제공하는 것입니다. 디스크의 내용이 두 번째 디스크에 기록되기 때문에 시스템은 한 디스크의 장애를 견딜 수 있습니다. 두 디스크에는 항상 동일한 데이터가 포함되어 있습니다. 두 하드 드라이브 중 하나를 작동 중인 하드 드라이브로 사용할 수 있습니다(그림 2 (영어로만 제공)).
참고: 미러링된 하드 드라이브는 읽기 로드 밸런스를 통해 읽기 성능을 향상시킵니다.
그림 2: RAID 1
- 내결함성 - 디스크 오류, 단일 디스크 장애
- 이점 - 높은 읽기 성능, 드라이브 장애 후 빠른 복구, 데이터 이중화
- 단점 - 높은 디스크 오버헤드, 제한된 용량
패리티 데이터는 특정 RAID 레벨 내에서 내결함성을 제공하기 위해 생성되는 중복 데이터입니다. 드라이브 오류가 발생하면 컨트롤러가 패리티 데이터를 사용하여 사용자 데이터를 재생성합니다.
RAID 5, 6, 50 및 60에 대한 패리티 데이터가 있습니다. 패리티 데이터는 시스템의 모든 하드 드라이브에 분산됩니다. 단일 하드 드라이브에 장애가 발생하면 패리티 및 나머지 하드 드라이브의 데이터에서 재구축할 수 있습니다.
- RAID 레벨 5는 아래에 표시된 것과 같이 분산형 패리티와 디스크 스트라이핑을 결합합니다(그림 3(영어로만 제공)). 패리티는 전체 하드 드라이브의 콘텐츠를 복제하지 않고 하나의 하드 드라이브 장애에 대한 이중화를 제공합니다.
- RAID 6는 듀얼 분산형 패리티와 디스크 스트라이핑을 결합합니다(그림 4(영어로만 제공)). 이 수준의 패리티는 전체 하드 드라이브의 콘텐츠를 복제하지 않고도 두 번의 디스크 장애를 허용합니다.
RAID 5
그림 3: RAID 5
- 내결함성 - 디스크 오류, 단일 디스크 오류
- 이점 - 효율적인 드라이브 용량 사용, 높은 읽기 성능, 중간에서 높은 수준의 쓰기 성능
- 단점 - 디스크 장애 중간 영향, 패리티 재계산으로 인한 재구축 시간 연장
RAID 6
그림 4: RAID 6
- 내결함성 - 디스크 오류, 이중 디스크 장애
- 이점 - 데이터 이중화, 높은 읽기 성능
- 단점 - 이중 패리티 계산으로 인한 쓰기 성능 저하, 패리티 전용 디스크 2개로 인한 추가 비용
RAID 10은 함께 작동하는 두 개 이상의 미러링된 세트가 필요합니다. 여러 개의 RAID 1 세트는 결합되어 단일 어레이를 구성합니다. 데이터는 미러링된 모든 드라이브에 스트라이핑됩니다.
각각의 드라이브는 RAID 10에 미러링되어 있어, 패리티 계산이 실행되지 않기 때문에 지연이 발생하지 않습니다.
이 RAID 전략은 동일하게 미러링된 쌍의 두 드라이브에 장애가 발생하지 않는 한 여러 드라이브 손실을 허용합니다. RAID 10 볼륨은 높은 데이터 처리량 및 완전한 데이터 중복성을 제공합니다(그림 5(영어로만 제공)).
각각의 드라이브는 RAID 10에 미러링되어 있어, 패리티 계산이 실행되지 않기 때문에 지연이 발생하지 않습니다.
이 RAID 전략은 동일하게 미러링된 쌍의 두 드라이브에 장애가 발생하지 않는 한 여러 드라이브 손실을 허용합니다. RAID 10 볼륨은 높은 데이터 처리량 및 완전한 데이터 중복성을 제공합니다(그림 5(영어로만 제공)).

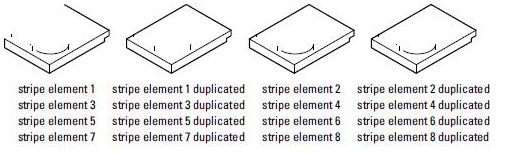

그림 5: RAID 10
- 내결함성 - 디스크 오류, 미러링된 세트당 1개의 디스크 장애
- 이점 - 높은 읽기 성능, 192개 드라이브로 구성된 가장 큰 RAID 그룹 지원
- 단점 - 가장 비쌉니다.
3. 비디오
a. RAID 개념 소개
b. RAID 레벨 이해
c. 패리티 이해
d. 스트립 크기, 스트라이프 폭 및 스트라이프 크기 이해
