M.2 NVMe SSD-sorteringsproblem med Intel VROC-program (Virtual RAID on CPU)

Summary: Den här artikeln innehåller en lösning för att identifiera NVMe SSD-portarna på Dell Precision 5860 Tower och Dell Precision 7960 Tower.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Informationen om NVMe SSD-portarna som visas i programmet Intel Virtual RAID on CPU (Intel VROC) innehåller inte information på framsidan eller baksidan om SSD-portplatsen (bild 1).

Det här problemet uppstår när NVMe SSD installeras på bakplan för byte under körning (FTP).

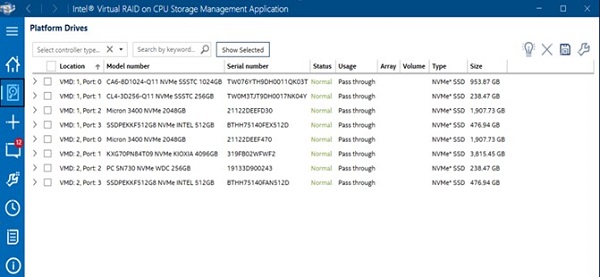

Information om SSD-portar saknas

(Bild 1: Information om SSD-portar saknas)

Berörda modeller:

  • Precision 5860 Tower
  • Precision 7960 Tower

Cause

Intels aktuella VROC-program har ingen plats för NVMe SSD-portar.

Resolution

Tillfällig lösning för att identifiera SSD-plats på Precision 5860 Tower eller Precision 7960 Tower

Vi rekommenderar att du kontrollerar SSD-portetiketterna som anges i Intel-VROC Pre-OS eller UEFI Human Interface Infrastructure (HII) som är inbyggd i system-BIOS-inställningsskärmen för att identifiera SSD-platsen.

Vi rekommenderar inte att du öppnar datorns chassi för att kontrollera moderkorts- och FTP-etiketterna för NVMe-portar för SSD-placering.

Se följande tabell för portetikett, mappning av moderkort och BATP-sidenskärmsetiketter.

  • Anslut två M.2 SSD-hårddiskar viaDIOP och den främre NVME 0- och 1-porten. SSD-porten visas som port 3:0 och port 3:1 i Intel-VROC PreOS eller UEFI HII.
  • Anslut två M.2 SSD-diskar via RIMP och den bakre NVME 2-3-porten. SSD-porten visas som port 2:2 och port 2:3 i Intel-VROC PreOS eller UEFI HII (bild 2).
Obs! Stäng av datorn innan du kopplar bort eller tar bort NVMe SSD-enheter.
Moderkort silkscreen PEG-port
 SILKP-kort – Silkscreen
EN 0/2-I-2-PORT FTP 1/3
FRÄMRE NVME 2-3 PE3 Port 3:2 Port 3:3
FRÄMRE NVME 0-1 Port 3:0 Port 3:1
FRÄMRE NVME 2-3 PE2 Port 2:2 Port 2:3
FRÄMRE NVME 0-1 Port 2:0 Port 2:1
SSD-porten som visas i Intel-VROC PreOS och UEFI HII

(Bild 2. SSD-porten som visas i Intel-VROC PreOS eller UEFI HII)

Upplösning

För en långsiktig lösning planerar Intel att lägga till funktioner för platsanpassning av enheter på nästa generation av version 8.5 som släpps i slutet av 2023.

Affected Products

Precision 5860 Tower, Precision 7960 Tower
