Latitude Rugged Extreme 7424: Visual Guide de votre ordinateur en images
Summary: Cet article constitue un guide visuel des ports externes et des fonctionnalités de l’ordinateur portable Dell Latitude Rugged Extreme 7424.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
L’article suivant constitue un guide visuel de votre ordinateur portable Latitude Rugged Extreme 7424 et répertorie les ports externes et les fonctionnalités de votre ordinateur.
Remarque : Pour obtenir une description plus détaillée de chaque emplacement, consultez les manuels système sur www.dell.com/support.
Cause
Sans objet
Resolution
Sommaire :
- Vue avant
- Vue du dessus
- Vue arrière
- Vue du dessous
- Vue de gauche
- Vue de droite
- Vue de l'adaptateur CA
- Informations supplémentaires :
Vue avant
Figure 1 : Vue avant
| 1 | Obturateur de la caméra | 2 | Caméra RVB |
| 3 | Voyant d’état de la caméra RVB | 4 | Caméra IR |
| 5 | Émetteur IR | 6 | Voyant d’état de la caméra infrarouge |
| 7 | Poignée | 8 | Haut-parleurs |
| 9 | Loquet de l’écran LCD | 10 | Matrice de microphone |
| 11 | Voyant d'état de la batterie |
Vue du dessus

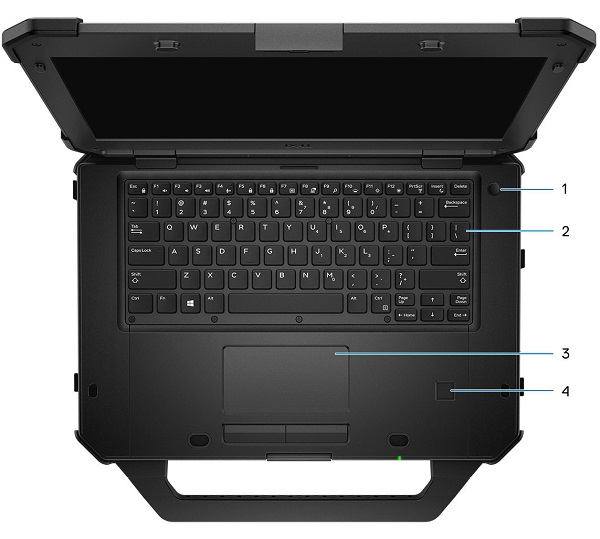

Figure 2 : Vue du dessus
| 1 | Bouton d'alimentation | 2 | Clavier |
| 3 | Pavé tactile | 4 | Lecteur d’empreintes digitales (en option) |
Vue arrière
Figure 3 : Vue arrière
| 1 | Connecteur réseau (E/S configurables à l’arrière en option) | 2 | Connecteur DisplayPort (E/S arrière configurables en option) |
| 3 | Connecteur série | 4 | Connecteur réseau (NIC) |
| 5 | Connecteur HDMI 2.0 | 6 | Emplacement de verrou Kensington |
| 7 | Connecteur d’alimentation d’entrée SC |
Vue du dessous
Figure 4 : Vue du dessous
| 1 | Connecteurs d’intercommunication de fréquence radio | 2 | Connecteur de la station d’accueil |
| 3 | Emplacement du numéro de série | 4 | Batterie 1 |
| 5 | Loquet de la batterie -1 | 6 | Bouton de l’indicateur de niveau de charge de la batterie |
| 7 | Voyant de charge de la batterie | 8 | Loquet de la batterie -2 |
| 9 | Batterie -2 (en option) |
Vue de gauche
Figure 5 : Vue de gauche
| 1 | Connecteur USB 3.0 Type-C (avec distribution de l’alimentation) | 2 | Lecteur de carte Express/PCMCIA (en option) |
| 3 | Connecteur USB 3.0 Type-A (avec PowerShare) | 4 | Connecteur USB 3.0 Type-A |
| 5 | Connecteur audio universel 3,5 mm |
Vue de droite
Figure 6 : Vue de droite
| 1 | Disque SSD secondaire | 2 | Lecteur de carte intelligent |
| 3 | Rangement pour stylet | 4 | Disque SSD principal |
| 5 | Lecteur optique/troisième disque SSD en option | 6 | Cache/verrou de la carte SIM |
| 7 | Lecteur de carte SD | 8 | Connecteur USB 3.0 Type-A (USB encastré, prise en charge de la connexion mini-USB avec portes fermées) |
Vue de l'adaptateur CA
Figure 7 : Adaptateur CA 90 W
| Type 90 W | Description |
| Tension en entrée | 100 à 240 VCA |
| Courant de sortie | 9,23 A (continu) |
| Alimentation de sortie | 90 W |
| Tension de sortie | 19,5 VCC |
Figure 8 : Adaptateur CA 130 W
| Type 130 W | Description |
| Tension en entrée | 100 à 240 VCA |
| Courant de sortie | 12,31 A (continu) |
| Alimentation de sortie | 130 W |
| Tension de sortie | 19,5 VCC |
Informations supplémentaires :
- Guide de démontage et de retrait des pièces remplaçables par l’utilisateur sur les systèmes Latitude Rugged Extreme 7424
- Manuels et documents de l’ordinateur portable Latitude Rugged Extreme 7424
