Latitude Rugged Extreme 7424：電腦視覺指南
Summary: 本文為 Dell Latitude Rugged Extreme 7424 筆記本電腦外部埠和功能的視覺指南。
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
下列文章提供 Latitude Rugged Extreme 7424 筆記本電腦的視覺指南，並列出電腦的外接式埠和功能。
注意：如需每個位置的詳細說明，請前往www.dell.com/support 的系統手冊。
Cause
不適用
Resolution
目錄：

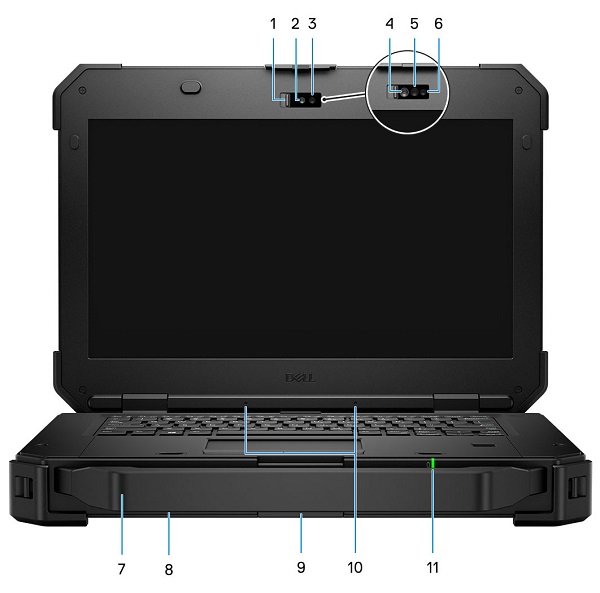

前視圖
圖 1：前視圖
| 1 | 相機快門 | 2 | RGB 攝影機 |
| 3 | RGB 攝影機狀態 LED | 4 | IR 攝影機 |
| 5 | IR 發射器 | 6 | IR 攝影機狀態 LED |
| 7 | 手把 | 8 | 喇叭 |
| 9 | LCD 閂鎖 | 10 | 麥克風陣列 |
| 11 | 電池狀態 LED |

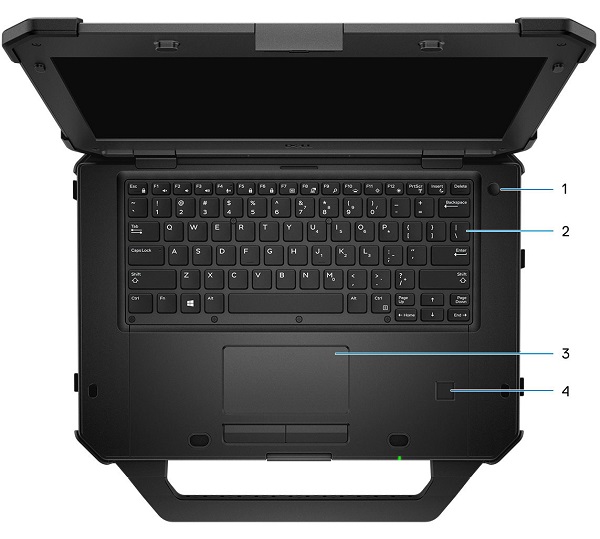

上視圖
圖 2：上視圖
| 1 | 電源按鈕 | 2 | 鍵盤 |
| 3 | 觸控板 | 4 | 指紋辨識器 （選配） |

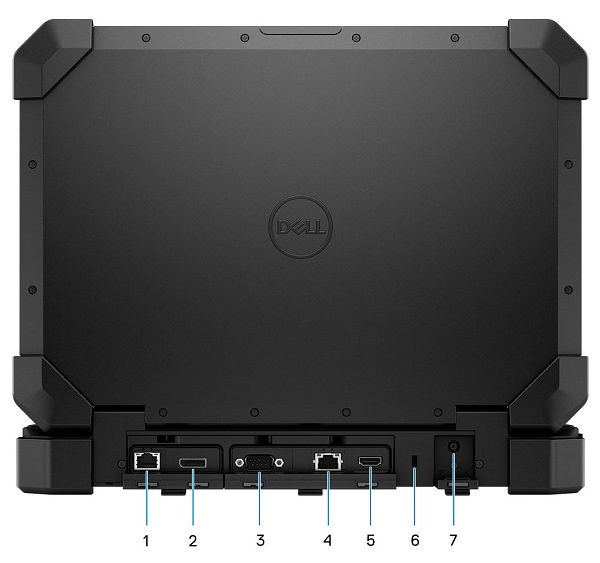

後視圖
圖 3：後視圖
| 1 | 網路 （NIC） 連接器 （選配的後側可配置 I/O） | 2 | DisplayPort 連接器 （選配可配置後 I/O） |
| 3 | 序列連接器 | 4 | 網路 （NIC） 連接器 |
| 5 | HDMI 2.0 連接器 | 6 | Kensington 防盜鎖孔 |
| 7 | SC-in 電源連接器 |

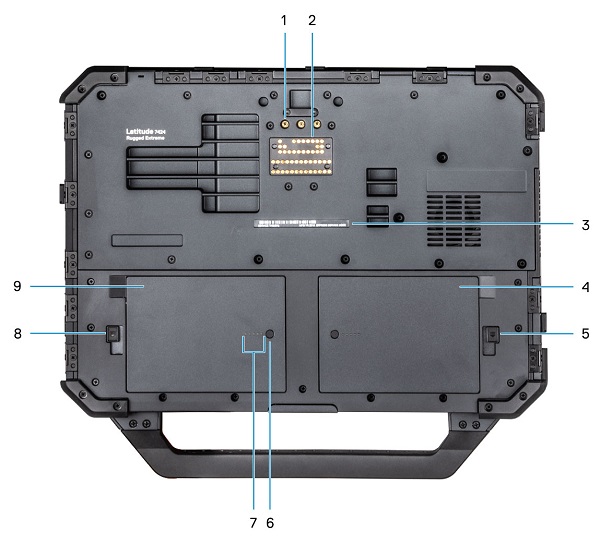

下視圖
圖 4：下視圖
| 1 | 射頻傳遞連接器 | 2 | 媒體插槽座連接器 |
| 3 | 產品服務編號位置 | 4 | 電池 -1 |
| 5 | 電池 1 閂鎖 | 6 | 電池充電指示燈按鈕 |
| 7 | 電池充電 LED 指示燈 | 8 | 電池 2 閂鎖 |
| 9 | 電池 2 （選配） |

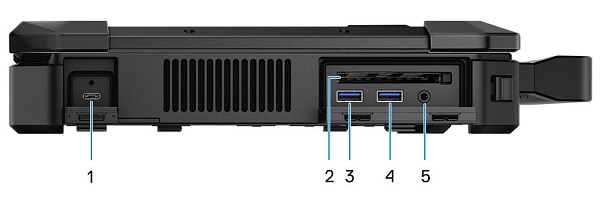

左側視圖
圖 5：左側視圖
| 1 | USB 3.0 Type-C 連接器 （具備配電功能） | 2 | ExpressCard 讀卡機/PCMCIA （選配） |
| 3 | USB 3.0 Type-A 連接器 （具備 PowerShare 功能） | 4 | USB 3.0 Type-A 連接器 |
| 5 | 3.5 mm 通用音效連接器 |

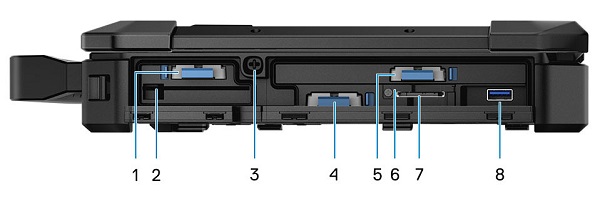

右側視圖
圖 6：右側視圖
| 1 | 次要 SSD | 2 | 智慧卡讀卡機 |
| 3 | 手寫筆座 | 4 | 主要 SSD |
| 5 | 光碟機/選配的第三個 SSD | 6 | SIM 卡蓋/鎖 |
| 7 | SD 卡讀卡機 | 8 | USB 3.0 Type-A 連接器 （凹槽式 USB，支援 Mini USB 連線，外蓋關閉） |
AC 變壓器檢視
圖 7：90 W AC 變壓器
| 類型 90 W | 描述名稱 |
| 輸入電壓 | 100 VAC 至 240 VAC |
| 輸出電流 | 9.23 A （連續） |
| 輸出功率 | 90 W |
| 輸出電壓 | 19.5 VDC |

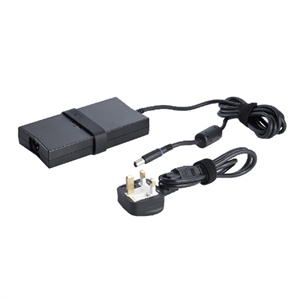

圖 8：130 W AC 變壓器
| 輸入 130 W | 描述名稱 |
| 輸入電壓 | 100 VAC 至 240 VAC |
| 輸出電流 | 12.31 A （連續） |
| 輸出功率 | 130 W |
| 輸出電壓 | 19.5 VDC |
其他資訊：
