Dell Unity XT: 시스템의 두 전원 공급 장치 모두 지원되지 않음(사용자 수정 가능)
Summary: Dell Unity XT: 시스템의 두 전원 공급 장치 모두 지원되지 않습니다(사용자 수정 가능).
Symptoms

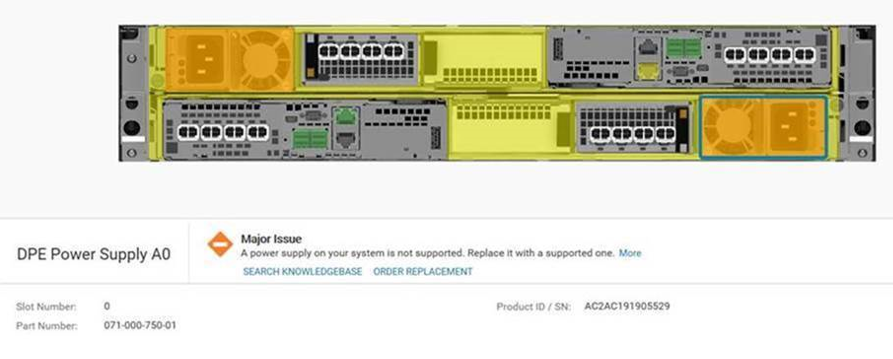

Unity XT는 시스템의 두 전원 공급 장치가 모두 지원되지 않는다고 보고했습니다.
SP 로그(spX\EMC\backend\log_shared\EMCSystemLogFile.log 아래의 Unity 지원 데이터 수집 tar 파일에서 찾을 수 있습니다. 여기서 spX는 주 SP임):
B 09/05/19 18:55:14.119 Bus9 Enc0 PowA 1678006 [ERROR] System: Power Supply is Faulted (Unsupported ). B 09/05/19 18:55:14.131 Bus9 Enc0 PowB 1678006 [ERROR] System: Power Supply is Faulted (Unsupported ). A 09/05/19 19:06:18.834 Bus9 Enc0 PowA 1678006 [ERROR] System: Power Supply is Faulted (Unsupported ). A 09/05/19 19:06:18.847 Bus9 Enc0 PowB 1678006 [ERROR] System: Power Supply is Faulted (Unsupported ). |
Fbecli 로그(Unity 지원 데이터 수집 tar 파일의 spX\cmd_outputs\fbecli_exe_ccollectall.txt에서 찾을 수 있습니다. 여기서 spX에는 해당 SP에 대한 로그가 포함되어 있음):
spX\cmd_outputs\speclcli_-getall.txt에는 입력 전압이 표시됩니다.
SP B [Active SP] PEER SP: PRESENT HW Cache Status: FAILED Reason: PS DPE-SCORP 990 (Bus 99, Pos 0) -OK EnclFaultLedStatus: ON EnclFaultLedReason: PS Fault PS A B FLT (0102) FLT (0102) Bus 99 Enclosure 0 PS Slot 0 Info: Associated SP : SP_A(0) State : OK SubState : NO FAULT Logical Fault : YES PS uniqueId : 0xB004F00(ATLAS 1980W High GEN2 OTS PSU (Acbel)) PS Supported : NO Low Line Input : YES Bus 99 Enclosure 0 PS Slot 1 Info: Associated SP : SP_B(1) State : OK SubState : NO FAULT Logical Fault : YES PS uniqueId : 0xB004F00(ATLAS 1980W High GEN2 OTS PSU (Acbel)) PS Supported : NO Low Line Input : YES ## speclcli getAll ## __ SPA PS0 Status __ Input Voltage : 116 Volts __ SPB PS0 Status __ Input Voltage : 117 Volts |
또 다른 증상은 다음 이벤트입니다.
SymptomCode: neo14:601ff Description: DPE Power Supply B0 does not support low line input
Cause
Unity XT 480/680은 두 가지 유형의 전원 공급 장치 모델을 지원합니다.
ATLAS (220V): PN: 071-000-750-01 Hi-Line
POSEIDON (110V): PN: 071-000-760-03 Low-Line
Unity 전원 공급 장치가 하이라인 전원 공급 장치인 ATLAS(220V)인 경우 벽면 전원 콘센트(110V)에서 나오는 것과 같은 저전압 AC 전압을 지원하지 않으면 알림이 발생합니다.
반대로 Unity PS가 저압선 전원 공급 장치인 POSIDON(110V)인 경우 고압선 AC 전압(220V)을 지원하지 않으므로 알림이 발생합니다.
Resolution
문제를 해결하려면 다음을 수행합니다.
- 입력 볼륨 확인tage 110V Low Line) 또는 220V(Hi-Line)
- 전원 공급 장치가 POSEIDON (110V) 또는 ATLAS (220V)인지 확인합니다.
입력 전압이 220 전압 범위이고 전원 공급 장치가 110V(POSEIDON)인 경우: AC 입력을 220V에서 110V로 변경하거나 전원 공급 장치 모델을 POSEIDON(110V)에서 ATLAS(220V)로 교체하십시오.
입력 전압이 110전압 범위이고 전원 공급 장치가 220V(ATLAS)인 경우: AC 입력을 110V에서 220V로 변경하거나 전원 공급 장치 모델을 ATLAS 에서 POSEIDON으로 교체하십시오.
POSEIDON 전원 공급 장치는 스토리지 어레이에 대한 공급 전압이 100-120V 범위인 Unity XT 480(F) 및 Unity XT 680(F)의 저압 전원에만 사용됩니다. 전원 공급 장치를 벽면 콘센트에 연결하려면 아래의 DOC-394778 링크를 사용하여 특정 국가의 벽면 콘센트 커넥터가 있는 C19 케이블을 선택합니다.
케이블의 다른 쪽 끝에 있는 커넥터는 특정 국가 또는 지역의 벽면 플러그 유형에 따라 다릅니다.
국가별 벽면 전원 코드
참고: 이러한 국가별 코드는 MyQuotes에서 직접 주문하고 Dell 모델 번호를 제공합니다.
예: 미국은 Dell 모델 번호를 사용합니다. C19-PWR-12 시리즈 부품 번호: 문의 038-004-848
묘사: C19 PWR 코드(NEMA 5-15P 플러그 포함), 125V 15A
중요한 교체 참고 사항: 어레이가 실행되는 동안 PS(Power Supply)를 교체해야 합니다. 한 번에 하나의 전원 공급 장치를 교체하십시오. 스왑 중에 알림이 생성됩니다. "전원 공급 장치 혼용"과 같은 알림은 무시하거나 확인할 수 있습니다. 어레이의 전원이 꺼져 있고 PS가 교체된 경우 어레이의 전원이 켜지지 않을 수 있습니다. 원래의 Atlas 전원 공급 장치를 삽입하고 어레이의 전원을 켠 다음 각 PS를 한 번에 하나씩 교체합니다.
Additional Information
기본적으로, 저압선 전력을 사용하는 새 시스템을 주문할 때 국가별 벽면 코드를 입력하라는 메시지가 표시됩니다.
또한 신규 및 업그레이드 MyQuotes 주문 경로의 추가 기능 하드웨어 섹션에서도 사용할 수 있습니다.
Unity XT 하드웨어 가이드에 따르면 전원 요구 사항은 다음과 같습니다. 저전압 전원 입력을 사용할 때 ATLAS PS는 DPE에 대한 1450W 전력 요구 사항을 충족하지 않는 1050W만 공급하지만 POSEIDON 은 용량을 완전히 공급합니다.
Power specifications per Unity model Model High line Low line Unity 480/480F 1800 W 1450 W Unity 680/680F 1800 W 1450 W Unity 880/880F 1800 W 1800 W (Step-up transformer required)
지도책 사양: GEN2 CFF 1800W HL 1050W LL PSU AC
POSEIDON 사양 : GEN2 CFF 1450W LL 2100W HL AC DC PSU AC
참고:
ATLAS는 어레이가 220vAC를 실행하는 캐비닛에 설치되는 모든 경우에 사용됩니다. 하이 라인 전력을 선택하고 표준 C13/C14 전원 케이블을 사용하는 Sales Order입니다.
POSEIDON은 국가 또는 지역 또는 지역별 벽면 콘센트 사용과 함께 110vAC를 실행하라는 명령을 받습니다. Low line power가 선택된 Sales Order(특정 국가 또는 지역 벽면 콘센트 케이블을 선택하라는 메시지가 표시됨)
120vAC PDU 사용 중:
드물지만 고객이 120V PDU를 사용하는 경우 PDU가 랙 유형 C19 또는 C13 연결을 사용하는 경우 C19-C20 또는 C19-C14 전원 케이블을 특별 주문해야 할 수 있습니다. 일반적인 벽면 콘센트 연결이 아닐 수 있습니다. 이 케이블은 고객의 120vAC PDU에 랙 유형 C19 또는 C13 연결이 있는 경우에만 필요합니다.
Special Order: C20 to C19 cable: 038-004-807 - C20 to C19 1m 14AWG black 038-004-808 - C20 to C19 1m 14AWG gray ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ Special order C19 to C14 cable:** TrippLite 14AWG IEC-320-C19 to IEC-320-C14 Heavy-Duty Power Cord - 6 ft Special order for Dell Part Number: A2812947 Manufacturer Part P047-006 ** The above part is not in the L-EMC database and would need to be ordered separately.
