Guida alla rimozione delle unità sostituibili dal cliente (CRU) nei sistemi Precision 3541

Summary: Questo articolo offre una guida per le parti di una workstation portatile Dell Precision 3541 che chiunque considera sostituibili e sostituibili da chiunque.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.

Symptoms


Queste guide illustrano in modo dettagliato le operazioni da eseguire per la rimozione sicura delle parti considerate CRU in un sistema Precision 3541 (le CRU sono le parti del sistema per la cui rimozione o sostituzione non è necessario l'intervento di un tecnico). Sono incluse anche delle immagini che fungono da riferimento per quanto descritto.


Sommario:

  1. Guida alla rimozione delle CRU
  2. Istruzioni per la rimozione



Guida alla rimozione



Se queste guide non trattano l'operazione che si intende eseguire, sarà necessario fare riferimento al manuale del sistema.

Questo articolo offre informazioni sulle prassi sicure da seguire prima di utilizzare dispositivi elettronici.

Cause



Istruzioni per la rimozione



SLN317344_en_US__1icon Nota: cliccare sul titolo della sezione che si desidera aprire di seguito per visualizzare i contenuti.




SLN317344_en_US__2ReqTools_E7450_BKeith_01

1 Piccolo cacciavite a croce 2 Punta in plastica
3 Piccolo cacciavite a testa piatta

SLN317344_en_US__1icon Nota: tenere presente che l'utilizzo di un cacciavite a croce o a testa piatta di grandi dimensioni può danneggiare la testa delle viti. Ciò renderebbe impossibile la rimozione senza strumenti speciali, che non sono disponibili per i nostri ingegneri on-site.



  1. Operazioni preliminari prima della rimozione del pannello di accesso principale:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

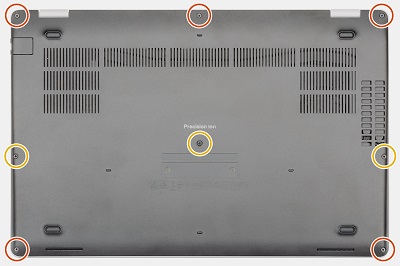

  2. Rimuovere le tre (3) viti dalla parte superiore della base e le due (2) viti dalla parte inferiore della base e mantenerle separate dalle tre (3) viti che si rimuovono dal centro della base (le prime 5 viti ad anello rossa sono più lunghe delle 3 viti ad anello arancioni al centro).

SLN317344_en_US__4CRU_3541_Door_01_BK

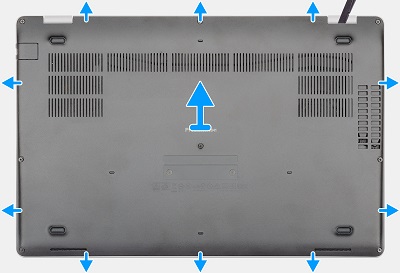

  1. Utilizzando una punta in plastica o uno strumento simile, sollevare la base partendo dal cardine destro e procedere in senso orario intorno alla base.

SLN317344_en_US__5CRU_3541_Door_02_BK

  1. Sollevare il coperchio della base dal computer.



  1. Operazioni preliminari prima della rimozione della batteria:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il pannello di accesso

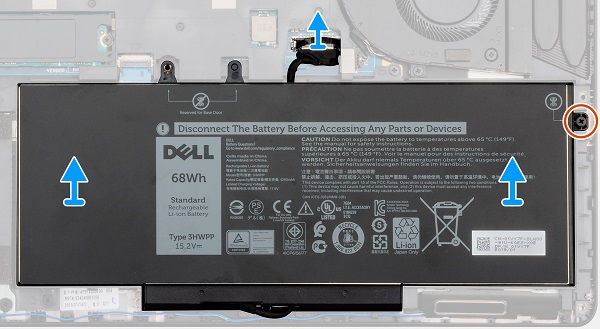

  2. Scollegare il cavo della batteria dalla scheda madre e rimuovere la vite di fissaggio dal lato destro della batteria.

SLN317344_en_US__6CRU_3541_Battery_01_BK

  1. Sollevare la batteria ed estrarlo dal PC.



  1. Operazioni preliminari prima della rimozione della ventola di sistema:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema e la batteria

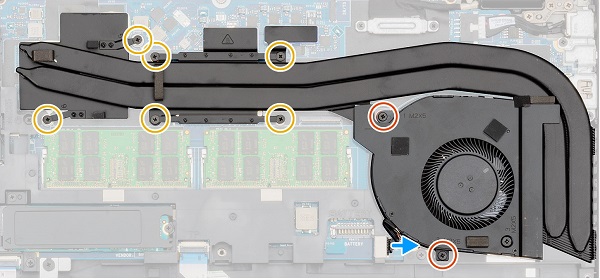

  1. Rimuovere le sei (6) viti dal dissipatore di calore lungo il bordo superiore del sistema e mantenerle separate dalle due (2) viti da rimuovere dalla ventola nell'angolo superiore destro. Le 6 viti ad anello arancioni sono più piccole delle 2 viti ad anello rossa che fissano la ventola.

SLN317344_en_US__7CRU_3541_Fan_Discrete_01_BK

  1. Scollegare il cavo della ventola dalla scheda madre e sollevare l'unità ventola/dissipatore di calore dal PC.

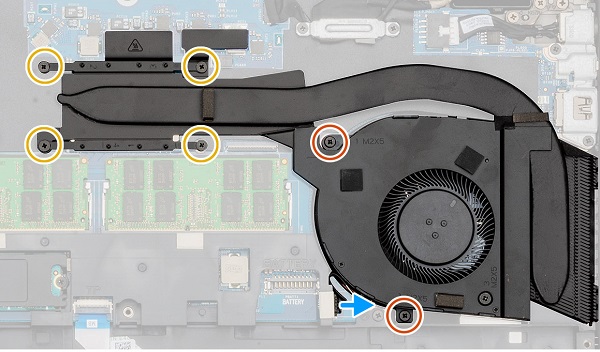

  1. Rimuovere le quattro (4) viti dal dissipatore di calore lungo il bordo superiore del sistema e mantenerle separate dalle due (2) viti da rimuovere dalla ventola nell'angolo superiore destro. Le 4 viti ad anello arancioni sono più piccole delle 2 viti ad anello rossa che fissano la ventola.

SLN317344_en_US__8CRU_3541_Fan_UMA_01_BK

  1. Scollegare il cavo della ventola dalla scheda madre e sollevare l'unità ventola/dissipatore di calore dal PC.



  1. Operazioni preliminari prima della rimozione del vassoio della scheda microSIM (opzionale):

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

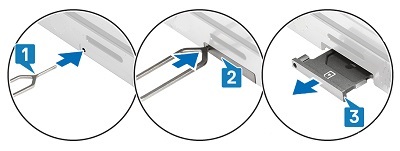

  2. Raddrizzare una graffetta o utilizzare lo strumento di rimozione della scheda SIM per inserire il foro sul lato sinistro del vassoio della scheda microSIM [1 e 2]

  3. Il vassoio della scheda dovrebbe espellere parzialmente dal lato destro del sistema [3].

SLN317344_en_US__9CRU_3541_SIM_01_BK

  1. Afferrare il vassoio ed estrarlo dal sistema



  1. Operazioni preliminari prima della rimozione della scheda di memoria microSD:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

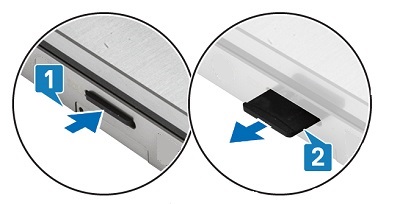

  2. Premere e rilasciare la scheda microSD nello slot per estrarla parzialmente dal lato destro del sistema [1].

SLN317344_en_US__10CRU_3541_SD_01_BK

  1. Afferrare la scheda ed estrarla dallo slot [2]



  1. Operazioni preliminari prima della rimozione della memoria:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema e la batteria

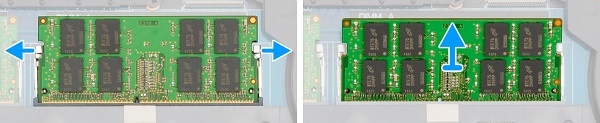

  2. La memoria si trova al centro del sistema. Allontanare i fermagli di fissaggio metallici su entrambi i lati del modulo di memoria per far sì che la memoria fuorieta ad angolo rispetto alla scheda madre.

SLN317344_en_US__11CRU_3541_Memory_01_BK

  1. Estrarre il modulo di memoria dal connettore ed estrarlo dal PC.

SLN317344_en_US__1icon Nota: ripetere i passaggi 2 e 3 per altri eventuali moduli DIMM di memoria del sistema.



  1. Operazioni preliminari prima della rimozione dell'unità SSD:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema e la batteria

  2. L'SSD si trova tra l'alloggiamento della batteria e la memoria. Rimuovere le due (2) viti di fissaggio della scheda alla scheda madre.

SLN317344_en_US__13CRU_3541_SSD_01_BK

  1. Rimuovere la piastra termica ed estrarre l'SSD dal connettore e dal PC.



  1. Operazioni preliminari prima della rimozione della scheda WWAN (3G, rete mobile):

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema e la batteria

  2. La scheda WWAN si trova nell'angolo superiore sinistro del sistema. Rimuovere la vite che fissa la staffa di fissaggio alla scheda madre e rimuoverla.

SLN317344_en_US__14CRU_3541_WWAN_01_BK

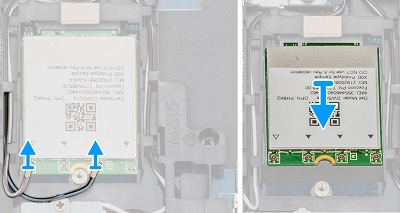

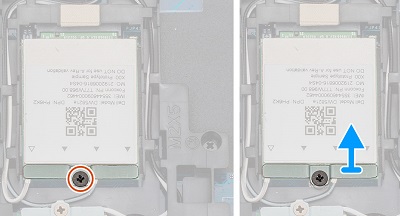

  1. Scollegare i cavi dell'antenna dall'estremità della scheda WWAN, questi sono connettori a pressione e si staccano con una certa pressione da un graffietto un dita o un graffietto in plastica.

SLN317344_en_US__15CRU_3541_WWAN_02_BK

  1. Estrarre la scheda dal connettore e dal PC.



  1. Operazioni preliminari prima della rimozione della scheda WLAN (Wi-Fi, rete senza fili):

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema e la batteria

  2. La scheda WLAN si trova tra la batteria a bottone e la memoria nel sistema. Rimuovere la vite che fissa la staffa di fissaggio alla scheda madre e rimuoverla.

SLN317344_en_US__16CRU_3541_WLAN_01_BK

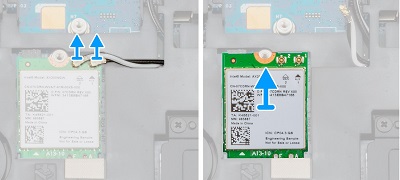

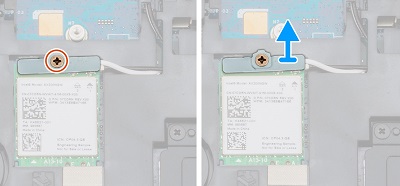

  1. Scollegare i cavi dell'antenna dall'estremità della scheda WLAN, questi sono connettori a pressione e si staccano con una certa pressione da un graffietto un dita o un graffietto in plastica.

SLN317344_en_US__17CRU_3541_WLAN_02_BK

  1. Estrarre la scheda dal connettore e dal PC.
