Precision 3541 Посібник зі зняття розривів для змінних одиниць (CRU) замовника

Summary: Ця стаття є посібником із тих частин мобільної робочої станції Dell Precision 3541, які будь-хто вважає прийнятними для видалення та заміни.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Ці посібники крок за кроком проведуть вас через безпечне видалення того, що вважається замінним блоком клієнта (CRU) частини системи Precision 3541. (CRU - це частини системи, які не повинні потребувати інженера для видалення або заміни.) Посібники також включатимуть зображення, які посилатимуться на те, про що йдеться.

Зміст:

  1. Посібник з видалення CRU
  2. Інструкція по видаленню



Посібник з видалення



Якщо ці посібники не охоплюють те, що ви хочете зробити, ви захочете звернутися до свого системного посібника.

У статті нижче представлена інформація про безпечні практики, які слід враховувати перед роботою з електрообладнанням.

Cause



Інструкція по видаленню



SLN317344_en_US__1icon Примітка. Будь ласка, натисніть на назву розділу, який ви хочете відкрити нижче, щоб побачити вміст.

|



SLN317344_en_US__2ReqTools_E7450_BKeith_01

1 Маленька викрутка для голови Філіпа 2 Пластиковий писар
3 Маленька викрутка з плоскою головкою

SLN317344_en_US__1icon Примітка. Майте на увазі , що використання великої викрутки Phillips або Flat Head може призвести до пошкодження головки гвинтів. Це зробило б їх видалення неможливим без спеціальних інструментів, недоступних для наших інженерів на місці.



  1. Інструкції перед видаленням перед видаленням головної панелі доступу:

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток

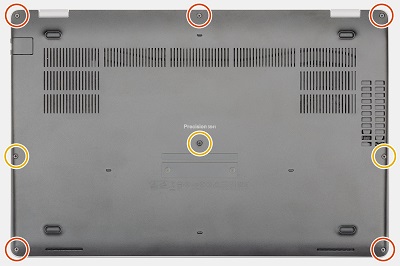

  2. Зніміть три (3) гвинти з верхньої частини основи та два (2) гвинти з нижньої частини основи та тримайте їх окремо від трьох (3) гвинтів, які ви знімаєте через середину основи (Перші 5 червоних кільцевих гвинтів довші, ніж 3 помаранчеві кільцеві гвинти посередині.).

SLN317344_en_US__4CRU_3541_Door_01_BK

  1. Використовуючи пластиковий писар або аналогічний інструмент, піддягніть основу, починаючи з правого бічного шарніра, і прокладіть шлях за годинниковою стрілкою навколо основи.

SLN317344_en_US__5CRU_3541_Door_02_BK

  1. Підніміть базову кришку подалі від комп'ютера.



  1. Інструкція з попереднього зняття перед вийманням акумулятора:

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток

    4. Будь ласка, видаліть панель доступу

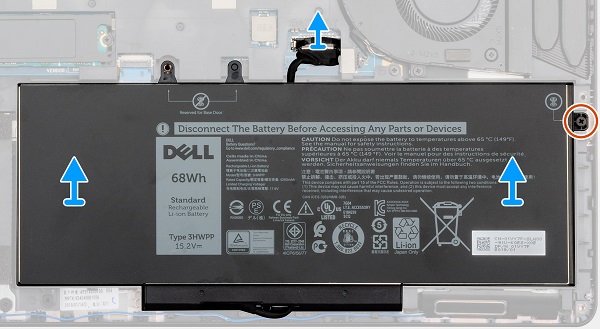

  2. Від'єднайте кабель акумулятора від материнської плати та вийміть захисний гвинт з правого боку акумулятора.

SLN317344_en_US__6CRU_3541_Battery_01_BK

  1. Піднімайте акумулятор вгору та виймайте з ПК.



  1. Інструкція перед зняттям системного вентилятора:

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток

    4. Будь ласка, зніміть системну кришку та акумулятор

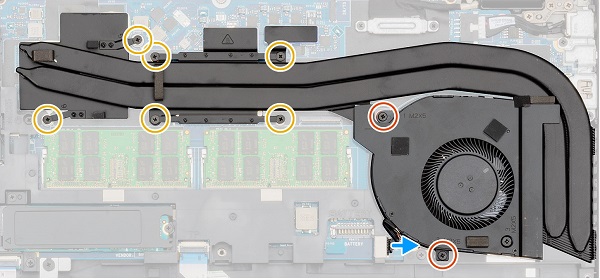

  1. Зніміть шість (6) гвинтів з радіатора вздовж верхнього краю системи та тримайте їх окремо від двох (2) гвинтів, які потрібно зняти з вентилятора у верхньому правому куті. (6 помаранчевих кільцевих гвинтів менші, ніж 2 червоні кільцеві гвинти, що кріплять вентилятор.)

SLN317344_en_US__7CRU_3541_Fan_Discrete_01_BK

  1. Від'єднайте кабель вентилятора від материнської плати та підніміть вентилятор/радіатор з ПК.

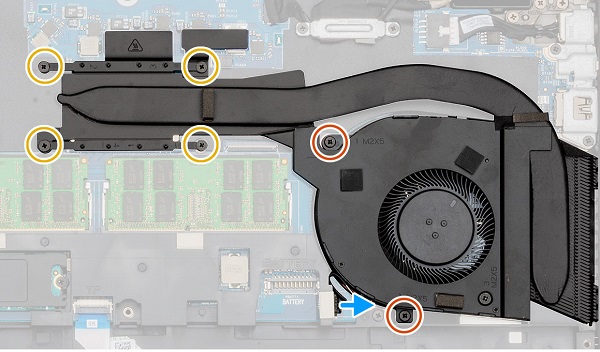

  1. Вийміть чотири (4) гвинти з радіатора вздовж верхнього краю системи та тримайте їх окремо від двох (2) гвинтів, які потрібно зняти з вентилятора у верхньому правому куті. (4 помаранчеві кільцеві гвинти менше, ніж 2 червоні кільцеві гвинти, що кріплять вентилятор.)

SLN317344_en_US__8CRU_3541_Fan_UMA_01_BK

  1. Від'єднайте кабель вентилятора від материнської плати та підніміть вентилятор/радіатор з ПК.



  1. Інструкції щодо попереднього видалення перед вийманням (необов'язкового) лотка для карт microSIM:

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток

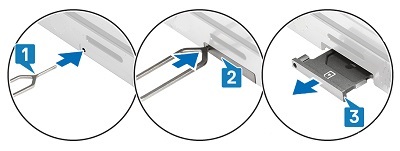

  2. Розправте скріпку або скористайтеся засобом для виймання SIM-карти, щоб вставити її в отвір з лівого боку лотка для карт microSIM [1 і 2]

  3. Лоток карти повинен частково вийматися з правого боку системи [3]

SLN317344_en_US__9CRU_3541_SIM_01_BK

  1. Візьміть лоток і витягніть його решту шляху з системи



  1. Інструкції щодо попереднього видалення перед вилученням карти пам'яті microSD:

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток

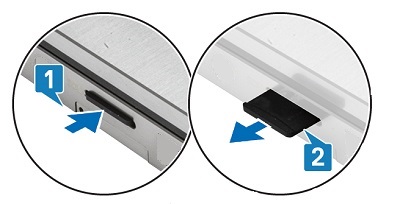

  2. Натисніть і відпустіть карту microSD у гнізді, щоб вона частково вискочила з правого боку вашої системи [1]

SLN317344_en_US__10CRU_3541_SD_01_BK

  1. Візьміть карту і витягніть її решту шляху з гнізда [2]



  1. Інструкції щодо попереднього видалення перед вилученням пам'яті:

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток

    4. Будь ласка, зніміть системну кришку та акумулятор

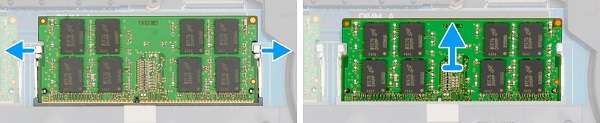

  2. Пам'ять розташована в середині системи, потягніть металеві затискачі кріплення з обох сторін пам'яті в тьмяному стані, щоб пам'ять спливла під кутом від материнської плати.

SLN317344_en_US__11CRU_3541_Memory_01_BK

  1. Витягніть пам'ять тьмяного кольору з роз'єму і з ПК.

SLN317344_en_US__1icon Примітка: Повторіть кроки 2 та 3 для всіх додаткових DIMM пам'яті, розташованих у системі.



  1. Інструкції щодо попереднього видалення перед вилученням твердотільного накопичувача (SSD):

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток

    4. Будь ласка, зніміть системну кришку та акумулятор

  2. SSD розташований між акумуляторним відсіком і пам'яттю. Відніміть два (2) гвинти, що утримують карту до материнської плати.

SLN317344_en_US__13CRU_3541_SSD_01_BK

  1. Зніміть термопластину та витягніть SSD з роз'єму та ПК.



  1. Інструкції перед зняттям перед вилученням картки WWAN (3G, стільниковий зв'язок):

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток

    4. Будь ласка, зніміть системну кришку та акумулятор

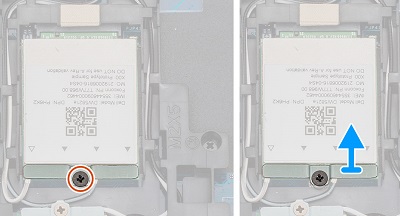

  2. Карта WWAN розташована у верхньому лівому бічному куті системи, зніміть гвинт, який утримує кріпильний кронштейн до материнської плати, і зніміть кронштейн.

SLN317344_en_US__14CRU_3541_WWAN_01_BK

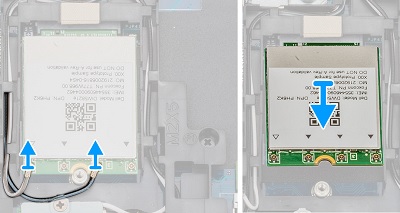

  1. Від'єднайте антенні кабелі від кінця карти WWAN, це роз'єми прес-шпильки і вискочіть з деяким тиском нігтя або пластикового писаря.

SLN317344_en_US__15CRU_3541_WWAN_02_BK

  1. Вийміть карту з роз'єму та ПК.



  1. Інструкції щодо попереднього видалення перед вилученням карти WLAN (WiFi, бездротовий):

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток

    4. Будь ласка, зніміть системну кришку та акумулятор

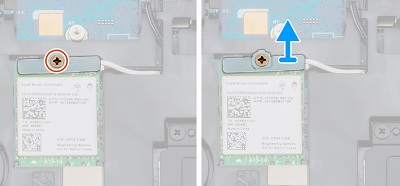

  2. Карта WLAN розташована між акумулятором монети та пам'яттю в системі, вийміть гвинт, який утримує кріпильний кронштейн до материнської плати, і зніміть кронштейн.

SLN317344_en_US__16CRU_3541_WLAN_01_BK

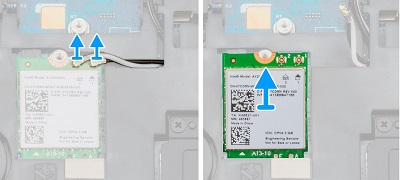

  1. Від'єднайте антенні кабелі від кінця карти WLAN, це роз'єми прес-шпильки і вискакують з деяким тиском нігтя або пластикового писаря.

SLN317344_en_US__17CRU_3541_WLAN_02_BK

  1. Вийміть карту з роз'єму та ПК.
