Guia de remoção e desmontagem do Precision 3541 para unidades substituíveis do cliente (CRUs)

Instruções antes da remoção do painel de acesso principal:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

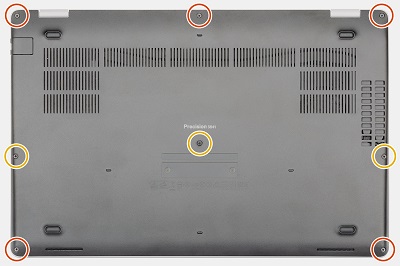

Remova os 3 (três) parafusos da parte superior da base e os dois (2) parafusos da parte inferior da base e mantenha-os separados dos 3 (três) parafusos que você remove no meio da base (os primeiros 5 parafusos com anel vermelho têm mais tempo do que os 3 parafusos em anel laranja no meio).

Usando uma haste plástica ou ferramenta semelhante, levante a base começando pela dobradiça direita e trabalhe no sentido horário ao redor da base.

Levante a tampa da base para removê-lo do computador.

Instruções a serem seguidas antes da remoção da bateria:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova o painel de acesso

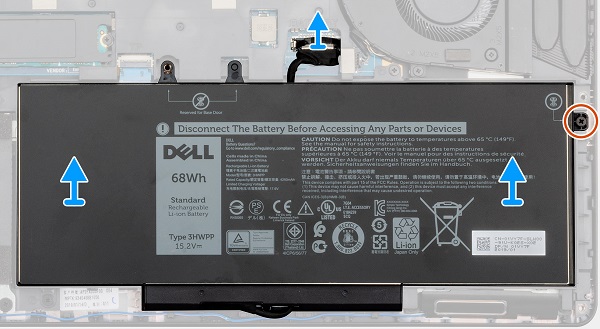

Desconecte o cabo da bateria da placa-mãe e remova o parafuso de fixação do lado direito da bateria.

Levante a bateria e remova-a do PC.

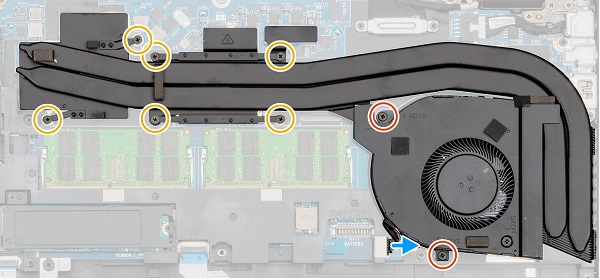

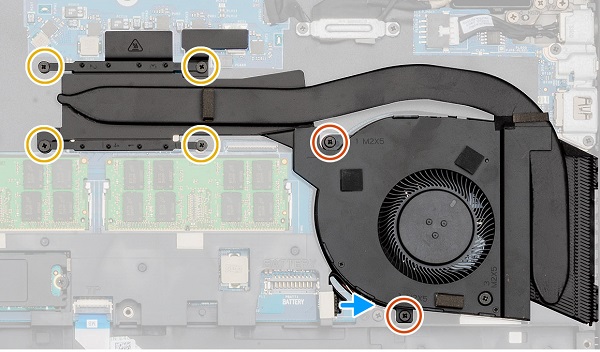

Instruções a serem seguidas antes da remoção do ventilador do sistema:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema e a bateria

Instruções a serem seguidas antes da remoção da bandeja do cartão microSIM (opcional):

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

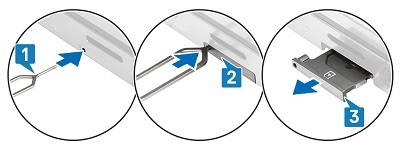

Estique um clipe de papel ou use a ferramenta de remoção do cartão SIM para inserir no orifício no lado esquerdo da bandeja do cartão microSIM [1 e 2]

A bandeja do cartão deve ejetar parcialmente do lado direito do sistema [3]

Segure a bandeja e remova-a totalmente do sistema

Instruções a serem seguidas antes da remoção do cartão de memória microSD:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

Pressione e solte o cartão microSD no slot para que ele se solte parcialmente do lado direito do sistema [1]

Segure a placa e remova-a totalmente do slot [2]

Instruções antes da remoção da memória:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema e a bateria

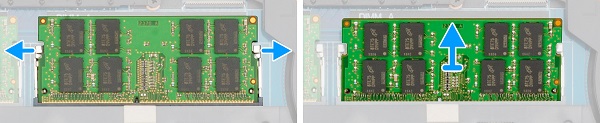

A memória está localizada no meio do sistema. Puxe os clipes metálicos de fixação em ambos os lados do dimm de memória para que a memória se deslize em ângulo da placa-mãe.

Puxe o DIMM de memória para fora do conector e para fora do PC.

Instruções a serem seguidas antes da remoção da unidade de estado sólido (SSD):

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema e a bateria

A SSD está localizada entre o compartimento da bateria e a memória. Remova os 2 (dois) parafusos que prendem a placa à placa-mãe.

Remova a placa térmica e puxe a SSD para fora do conector e do PC.

Instruções antes da remoção da placa WWAN (3G, Celular):

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema e a bateria

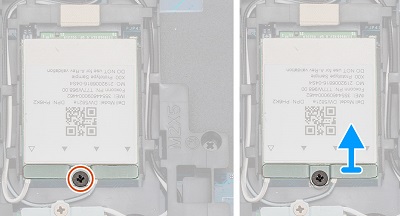

A placa WWAN fica no canto superior esquerdo do sistema. Remova o parafuso que prende o suporte de fixação à placa-mãe e retire o suporte.

Desconecte os cabos da antena da extremidade da placa WWAN, que são conectores com botão de pressão e solte-os com alguma pressão de uma haste plástica ou de uma dedo.

Retire a placa do conector e do PC.

Instruções a serem seguidas antes da remoção da placa WLAN (Wi-Fi, sem fio):

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema e a bateria

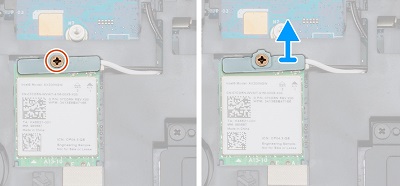

A placa WLAN fica entre a bateria de célula tipo moeda e a memória no sistema. Remova o parafuso que prende o suporte de fixação à placa-mãe e retire o suporte.

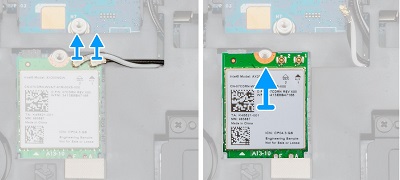

Desconecte os cabos da antena da extremidade da placa WLAN, que são conectores com botão de pressão e solte-os com alguma pressão de uma haste plástica ou de uma dedo.

Retire a placa do conector e do PC.
