Instrukcja demontażu



SLN317344_en_US__1icon Uwaga: kliknij znajdujący się poniżej tytuł sekcji, którą chcesz otworzyć, aby zobaczyć zawartość.

|



SLN317344_en_US__2ReqTools_E7450_BKeith_01

1 Mały śrubokręt krzyżowy 2 Plastikowy otwierak
3 Mały śrubokręt płaski

SLN317344_en_US__1icon Uwaga: należy pamiętać, że użycie dużego śrubokrętu krzyżakowego lub płaskiego może spowodować uszkodzenie łbów śrub. Ich demontaż będzie wówczas niemożliwy bez użycia narzędzi specjalnych, którymi nie dysponują nasi technicy w siedzibie klienta.



  1. Instrukcje przed demontażem Przed demontażem głównego panelu dostępu:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

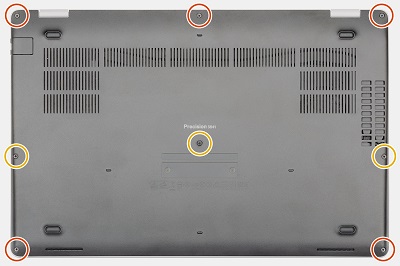

  2. Wykręć trzy (3) śruby z górnej części podstawy i dwie (2) śruby z dolnej części podstawy i oddziel je od trzech (3) śrub wykręconych z całej środkowej części podstawy (pierwsze 5 czerwonych pierścieniowych śrub jest dłuższych niż 3 pomarańczowe pierścienie po środku).

SLN317344_en_US__4CRU_3541_Door_01_BK

  1. Rysikiem z tworzywa sztucznego lub podobnym narzędziem podważ podstawę, zaczynając od prawego zawiasu i kontynuując zgodnie z ruchem wskazówek zegara wokół podstawy.

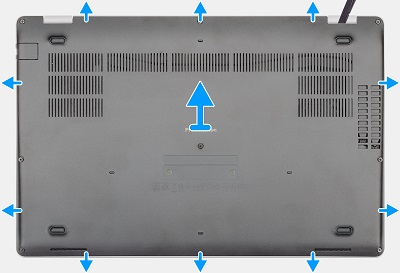

SLN317344_en_US__5CRU_3541_Door_02_BK

  1. Zdejmij pokrywę dolną z komputera.



  1. Instrukcje przed demontażem Przed demontażem baterii:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Wymontuj panel dostępu

  2. Odłącz kabel baterii od płyty głównej i wykręć śrubę mocującą z prawej strony baterii.

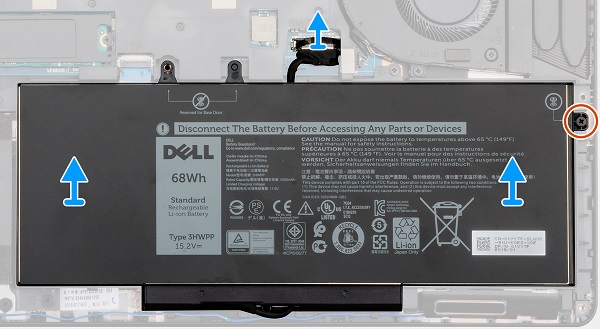

SLN317344_en_US__6CRU_3541_Battery_01_BK

  1. Podnieś i wyjmij baterię z komputera.



  1. Instrukcje przed demontażem wentylatora systemowego:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdemontuj pokrywę komputera i wyjmij baterię

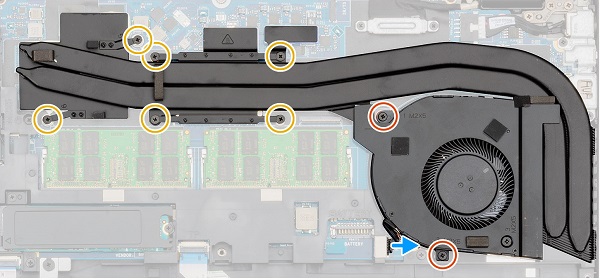

  1. Wykręć sześć (6) śrub z radiatora wzdłuż górnej krawędzi komputera i odklej je od dwóch (2) śrub, które należy wyjąć z wentylatora w prawym górnym rogu. (6 pomarańczowych pierścieniowych śrub jest mniejszych niż 2 czerwone pierścienie mocujące wentylator).

SLN317344_en_US__7CRU_3541_Fan_Discrete_01_BK

  1. Odłącz kabel wentylatora od płyty głównej i wyjmij wentylator/radiator z komputera.

  1. Wykręć cztery (4) śruby z radiatora wzdłuż górnej krawędzi komputera i odklej je od dwóch (2) śrub, które należy wyjąć z wentylatora w prawym górnym rogu. (Cztery pomarańczowe pierścieniowe śruby są mniejsze niż 2 czerwone pierścienie mocujące wentylator).

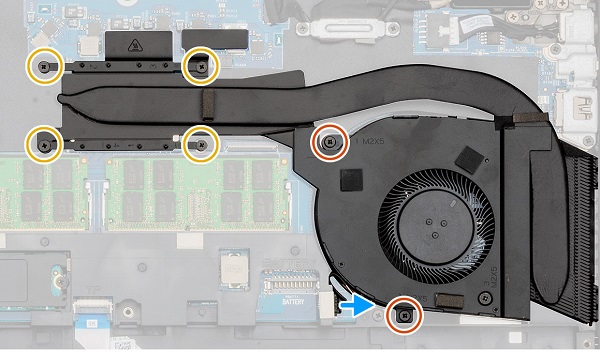

SLN317344_en_US__8CRU_3541_Fan_UMA_01_BK

  1. Odłącz kabel wentylatora od płyty głównej i wyjmij wentylator/radiator z komputera.



  1. Instrukcje przed demontażem tacy (opcjonalnej) karty microSIM:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

  2. Wyprostuj spinacz lub użyj narzędzia do wyjmowania karty SIM, aby włożyć do otworu po lewej stronie tacy karty microSIM [1 &2]

  3. Taca karty powinna zostać wysuwana częściowo z prawej strony komputera [3]

SLN317344_en_US__9CRU_3541_SIM_01_BK

  1. Chwyć ramkę i wyciągnij ją całkowicie z komputera



  1. Instrukcje przed demontażem karty pamięci microSD:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

  2. Naciśnij i zwolnij kartę microSD w gnieździe, aby częściowo wysunąć ją z prawej strony komputera [1]

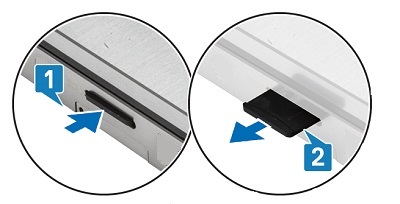

SLN317344_en_US__10CRU_3541_SD_01_BK

  1. Chwyć kartę i wyciągnij ją całkowicie z gniazda [2]



  1. Instrukcje przed demontażem Przed wyjęciem pamięci:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdemontuj pokrywę komputera i wyjmij baterię

  2. Pamięć znajduje się w środku komputera. Pociągnij metalowe zaciski mocujące po obu stronach modułu pamięci, aby pamięć wysunęła się pod kątem z płyty głównej.

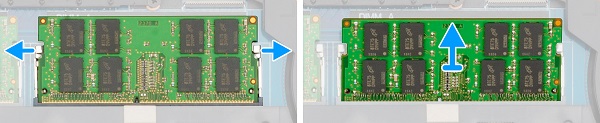

SLN317344_en_US__11CRU_3541_Memory_01_BK

  1. Wyjmij moduł pamięci ze złącza i wyjmij go z komputera.

SLN317344_en_US__1icon Uwaga: powtórz kroki 2 i 3 dla dodatkowych modułów pamięci DIMM znajdujących się w komputerze.



  1. Instrukcje przed demontażem dysku SSD:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdemontuj pokrywę komputera i wyjmij baterię

  2. Dysk SSD znajduje się między kieszenią baterii a pamięcią. Wykręć dwie (2) śruby mocujące kartę do płyty głównej.

SLN317344_en_US__13CRU_3541_SSD_01_BK

  1. Zdejmij podkładkę termoprzewodzącą i wyjmij dysk SSD ze złącza i komputera.



  1. Instrukcje przed demontażem Przed wyjęciem karty WWAN (sieć 3G, sieć komórkowa):

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdemontuj pokrywę komputera i wyjmij baterię

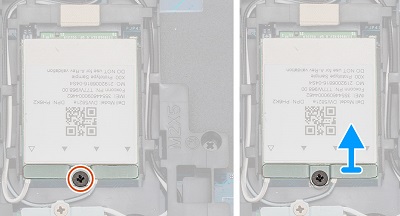

  2. Karta sieci WWAN znajduje się w lewym górnym rogu komputera, wykręć śrubę mocującą wspornik mocujący do płyty głównej i zdejmij wspornik.

SLN317344_en_US__14CRU_3541_WWAN_01_BK

  1. Odłącz kable antenowe od końca karty sieci WWAN. Są to złącza dociskające, a następnie wysuń je pod naciskiem z palca lub rysika z tworzywa sztucznego.

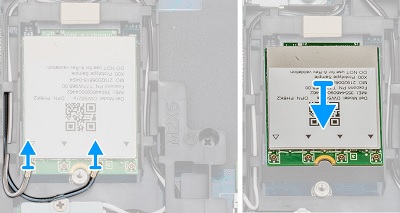

SLN317344_en_US__15CRU_3541_WWAN_02_BK

  1. Wyjmij kartę ze złącza i komputera.



  1. Instrukcje przed demontażem karty WLAN (sieć Wi-Fi, sieć bezprzewodowa):

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdemontuj pokrywę komputera i wyjmij baterię

  2. Karta sieci WLAN znajduje się między baterią pastylkową a pamięcią w komputerze, wykręć śrubę mocującą wspornik mocujący do płyty głównej i zdejmij wspornik.

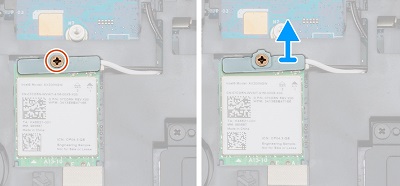

SLN317344_en_US__16CRU_3541_WLAN_01_BK

  1. Odłącz kable antenowe od końca karty sieci WLAN. Są to złącza dociskające, a następnie wysuń je pod naciskiem z palca lub rysika z tworzywa sztucznego.

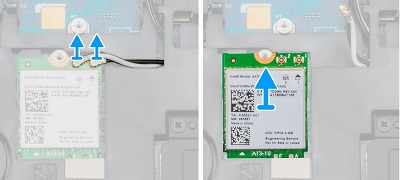

SLN317344_en_US__17CRU_3541_WLAN_02_BK

  1. Wyjmij kartę ze złącza i komputera.
