Terminologie skupiny agregace linek SONiC Dell Networking SONiC
Summary: Tento článek vysvětluje základní terminologii skupiny MC-LAG (Multi-chassis Link Aggregation Group) v nástroji Dell Networking SONiC.
Instructions

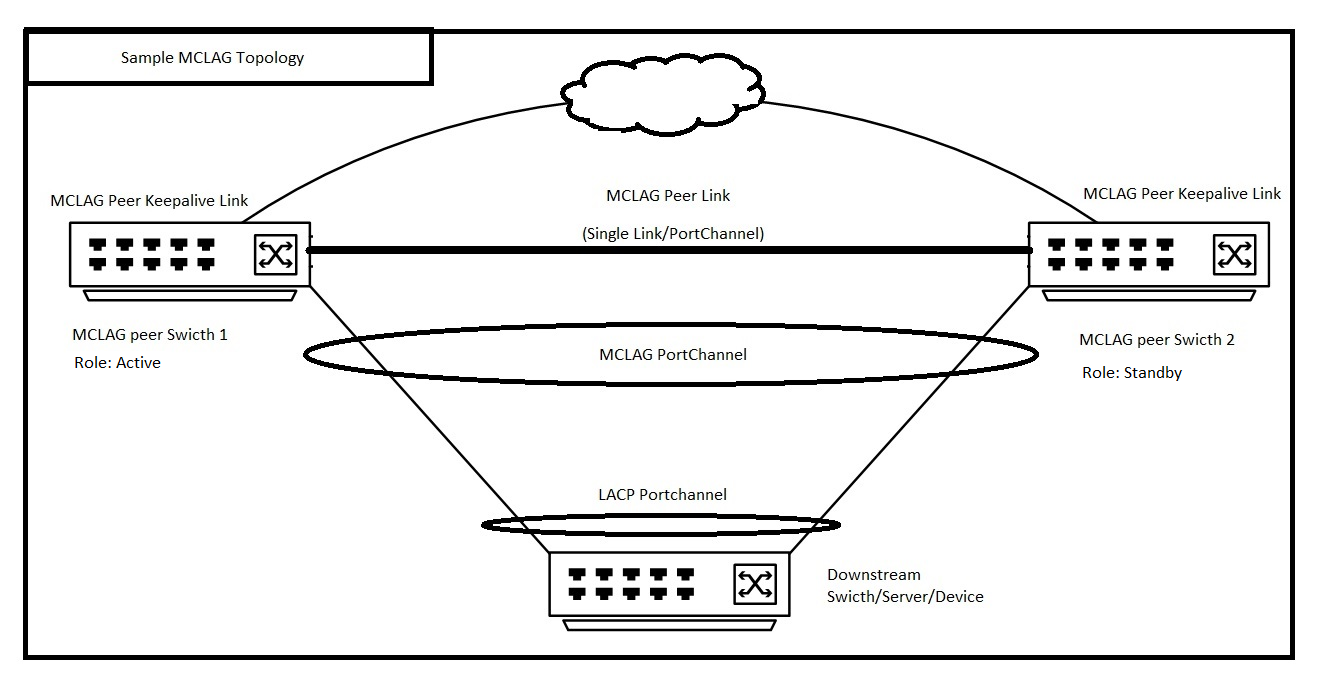

Kanál portu (LAG) umožňuje spojit více rozhraní do agregované skupiny pro zajištění redundance a zvýšení šířky pásma. Všechny linky jsou na stejném přepínači. Modul MC-LAG (Multi-Chassis LAG) umožňuje vytvořit logický přepínač, ve kterém je na partnerských přepínačích sdruženo více rozhraní. Partnerské přepínače MC-LAG jsou spravovány samostatně jako nezávislá zařízení. MC-MAS poskytuje redundanci a vyrovnávání zatížení mezi partnerskými skupinami MC-LAG. Přepínač nebo server pro příjem dat se připojuje k partnerskému uzlu MC-LAG prostřednictvím kanálu portu MC-LAG.
Základní terminologie
| Terminologie |
Vysvětlení |
|---|---|
Doména MC-MAS |
Dva peer přepínače propojené pomocí keepalive a peer link. Jedna doména MC-LAG podporuje dva přepínače a v přepínači lze konfigurovat pouze jeden MC-LAG. |
| Mezinárodní pakt ICCP |
Protokol ICCP (Inter-Chassis Communication Protocol) je základním protokolem MC-LAG. ICCP používá port TCP 8888 k vytvoření spojení mezi MC-LAG peery. ICCP je definován v RFC7275. |
| MC-MAS Peer |
Druhý přepínač v MC-LAG propojený s linkami keepalive a peer |
| MC-LAG Peer Link |
Spojení mezi dvěma partnerskými skupinami MC-LAG - Spojení funguje jako cesta pro zálohování dat mezi partnerskými zařízeními MC-LAG. Používá se k přenosu datového provozu, když je členský port MC-LAG mimo provoz. Může se jednat o jednu linku nebo kanál portu. |
| MC-LAG Peer Keepalive Link |
MC-LAG Peer Keepalive Link je linka vrstvy 3, která propojuje peer přepínače MC-LAG. Přenáší periodické zprávy prezenčního signálu mezi partnerskými zařízeními MC-LAG za účelem sledování jejich provozního stavu. Používá se také k synchronizaci stavů mezi partnerskými zařízeními MC-LAG. K tomuto účelu můžeme použít IP adresu přiřazenou rozhraní VLAN, rozhraní pro správu. |
| Port pro sirotky | Osamocený port není portem MC-LAG. Rozhraní portů, která nejsou nakonfigurována jako členská rozhraní v síti MC-LAG a která se připojují k zařízením připojeným k příchozím datům a patří do sítí VLAN synchronizovaných prostřednictvím partnerského spojení, jsou u přepínače MC-LAG osamocenými porty. |
Rozhraní MC-LAG |
Rozhraní členského portu na jednom z rovnocenných přepínačů, který je přiřazen k jednotce MC-LAG. |
Partnerské role MC-LAG
- Jeden partner MC-MAS je vybrán jako aktivní a druhý jako pohotovostní.
- IP adresa poskytnutá pro MC-LAG Keepalive se používá k volbě aktivního a pohotovostního režimu. Přepínač s nejnižší zdrojovou IP mezi partnerskými zařízeními je vybrán jako aktivní a druhý se přepne do pohotovostního režimu.
- Aktivní role se používá v řídicí rovině. Rovina dat obou přepínačů je však nezávislá.
