Dell Networking SONiC 多机箱链路聚合组术语
Summary: 本文介绍 Dell Networking SONiC 中多机箱链路聚合组 （MC-LAG） 的基本术语。
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions

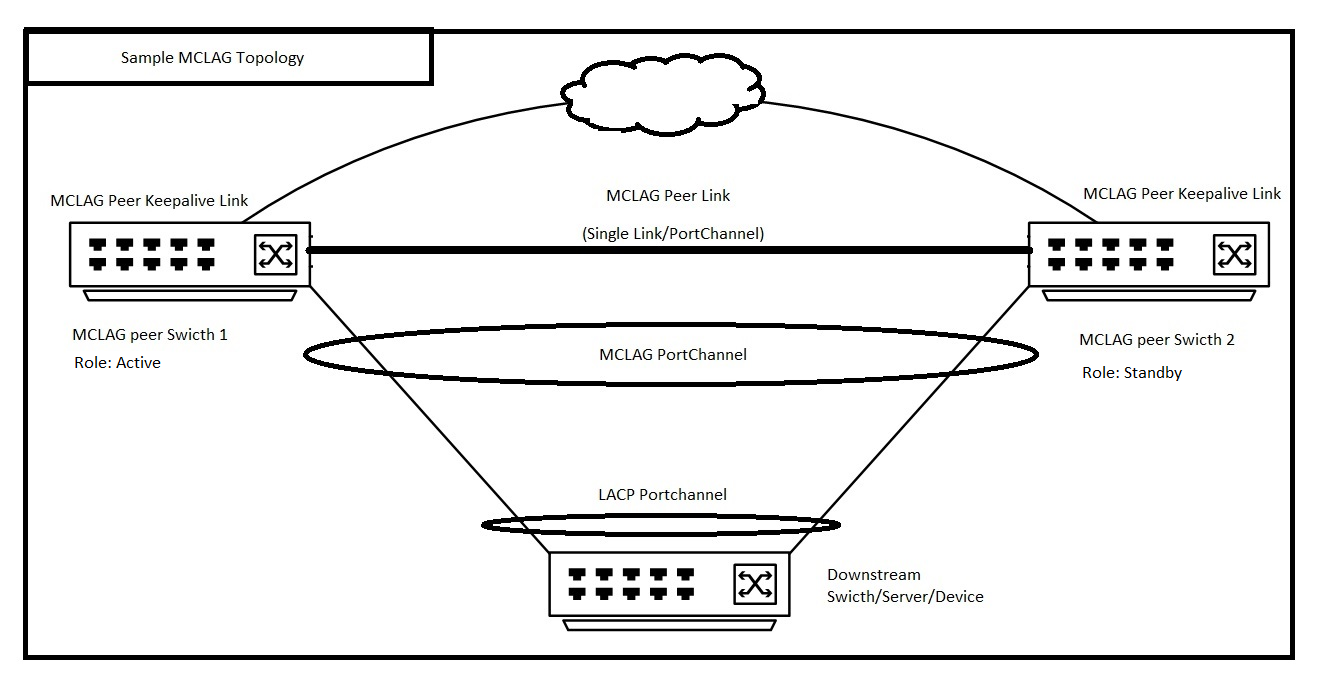

端口通道 （LAG） 允许您将多个接口捆绑到聚合组中，以实现冗余和增加带宽。所有链路都位于同一交换机上。多机箱 LAG （MC-LAG） 允许您创建捆绑了对等交换机上的多个接口的逻辑交换机。MC-LAG 对等交换机作为独立设备单独管理。MC-LAG 在 MC-LAG 对等节点之间提供冗余和负载平衡。下游交换机或服务器通过 MC-LAG 端口通道连接到 MC-LAG 对等体。
基本术语
| 术语 |
说明 |
|---|---|
MC-LAG 域 |
通过一个 keepalive 和一个对等链路连接的两台对等交换机。一个 MC-LAG 域支持两个交换机，并且一个交换机中只能配置一个 MC-LAG。 |
| ICCP |
机箱间通信协议 （ICCP） 是 MC-LAG 的基础协议。ICCP 使用 TCP 端口 8888 在 MC-LAG 对等体之间建立连接。ICCP 的定义见RFC7275。 |
| MC-LAG 对等 |
MC-LAG 中与保持连接和对等链路的另一交换机 |
| MC-LAG 对等链路 |
两个 MC-LAG 对等体之间的链路— 该链路充当 MC-LAG 对等体之间的数据备份路径。它用于在 MC-LAG 成员端口关闭时传输数据流量。这可以是单链路或端口通道。 |
| MC-LAG 对等 Keepalive 链接 |
MC-LAG 对等保持连接链路是连接 MC-LAG 对等交换机的第 3 层链路。它在 MC-LAG 对等设备之间定期传输心跳消息，以监控其运行状态。它还用于同步 MC-LAG 对等设备之间的状态。为此，我们可以使用分配给 VLAN 接口（管理接口）的 IP 地址。 |
| 孤立端口 | 孤立端口是非 MC-LAG 端口。在 MC-LAG 交换机上，未配置为 MC-LAG 中的成员接口、连接到下游设备并属于通过对等链路同步的 VLAN 的端口接口是孤立端口。 |
MC-LAG 接口 |
分配给 MC-LAG 的对等交换机之一上的成员端口接口。 |
MC-LAG 对等角色
- 一个 MC-LAG 对等节点选择为活动节点，另一个节点选择备用节点。
- 为 MC-LAG Keepalive 提供的 IP 地址用于选择活动和备用。对等节点中源 ip 最低的交换机被选为活动状态，另一台将变为备用状态。
- 活动角色在控制平面中使用。但是，两个交换机的数据平面是独立的。
