Dell Networking 전원 공급 장치 문제 해결

Summary: Dell 이더넷 스위치의 PSU(Power Supply Unit) 오류 또는 장애 문제 해결에 대한 모범 사례

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

이 가이드는 Dell 네트워킹 스위치의 PSU(Power Supply Unit) 오류를 해결하는 경우의 모범 사례 및 접근 방식을 설명합니다.
스위치에 대한 로컬 액세스가 가능한 경우 먼저 전원 공급 장치를 물리적으로 확인하는 것이 좋습니다. 그러나 이것이 항상 가능한 것은 아니며 필요한 경우 로그 검토로 시작할 수 있습니다.

물리적 문제 해결
로그 검토 및 소프트웨어 문제 해결


물리적 문제 해결:

  1. 예상되는 수의 전원 공급 장치가 설치 및 연결되어 있는지 확인합니다. PSU가 전원에 연결되어 있지 않은 경우 실패로 표시됨

  2. 정상 작동이 확인된 전원 케이블을 테스트합니다.

  3. 정상 작동이 확인된 전원 콘센트를 테스트합니다. 가능하면 UPS(Uninterruptible Power Supplies)를 사용하지 않거나 다른 장치를 테스트하여 UPS를 배제합니다

  4. PSU 자체 및 전면 패널에서 LED 표시등을 확인합니다.

    • LED 진단 표시등 동작은 스위치 모델의 설치 가이드에 설명되어 있습니다

      1. Dell 지원으로 이동

      2. 검색 상자에 서비스 태그 또는 모델 번호를 입력합니다

      3. "문서" 탭을 선택합니다.

      4. "설명서 및 문서" 섹션에서 설치 가이드를 찾습니다.

      5. 이 문서에서 "LED 디스플레이" 섹션을 찾습니다. 이 섹션에는 전면 패널 및 PSU LED 동작이 모두 있어야 합니다.

    • 샘플 S4148 전면 패널, PSU LED 표시등이 동그라미로 표시됨:


    • PSU LED 표시등이 동그라미로 표시된 샘플 N3200 전면 패널:

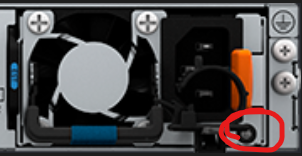

    • 이동식 PSU의 PSU 표시등:

사용자가 추가한 이미지

  1. PSU를 다시 장착하면 문제가 해결됩니까?

    1. 모든 모델에 탈착식 PSU, N1500 및 N2000 시리즈가 있는 것은 아니며 S4112F, S4112T, S5212F에는 전원 공급 장치가 내장되어 있습니다.

  2. 가능한 경우 동일한 스위치 또는 다른 스위치에 관계없이 PSU를 정상 작동이 확인된 PSU 슬롯으로 교체합니다. 문제가 슬롯 또는 PSU에서 발생합니까?

    1. PSU를 따르거나 테스트할 수 없는 경우 PSU를 교체합니다

    2. 정상 작동이 확인된 PSU를 설치한 후에도 슬롯에 문제가 남아 있으면 섀시를 교체합니다

  1. 두 PSU가 모두 정상으로 로그에 표시됩니까?

    1. SONiC 기반

      S5248F-1# show platform psustatus
--------------------------------
PSU                  Status
--------------------------------
PSU 1                OK
PSU 2                OK

    1. OS10 및 OS9의 경우

      OS10# show system brief

Z9332-2# show system brief

Node Id           : 1
MAC               : c8:f7:50:xx:xx:xx

-- Unit --
Unit  Status      ReqType     CurType     Version
----------------------------------------------------------------
1     up          Z9332F      Z9332F      10.5.6.1

-- Power Supplies --
PSU-ID  Status      Type    AirFlow   Fan  Speed(rpm)  Status
----------------------------------------------------------------
1       up          AC      NORMAL    1    15800       up

2       up          AC      NORMAL    1    15600       up


-- Fan Status --
FanTray  Status      AirFlow   Fan  Speed(rpm)  Status
----------------------------------------------------------------
1        up          NORMAL    1    12450       up
                               2    15000       up

    2. OS6에서

      OS6# show system power

Power Supplies:

Unit  Description    Status      Average     Current          Since
                                  Power       Power         Date/Time
                                 (Watts)     (Watts)
----  -----------  ------------  ----------  --------  -------------------
1     System       Non-critical   0.1        28.9
1     PS-1         OK            N/A         N/A       12/01/2023 23:56:15
1     PS-2         No Power      N/A         N/A

    3. 전원이 양호한 경우 로그 항목을 야기한 과거 이벤트가 있는지 확인합니다. PSU가 분리되면 스위치에 PSU 장애가 표시되므로 케이블 연결 또는 전원을 중단했을 수 있는 유지 보수 기록을 확인하십시오.

  3. 오픈 네트워킹 스위치(-ON)의 경우 스위치 펌웨어가 지원되는 최소 버전입니까?

    1. 확인하려면 Dell 지원 사이트로 이동합니다

    2. 검색 상자에 서비스 태그 또는 모델 번호를 입력합니다

    3. 다운로드 탭을 선택합니다.

    4. 최신 펌웨어 업데이트 프로그램 파일을 찾아 "View Full Driver Details"를 클릭합니다.

    5. 릴리스 노트 PDF 파일을 선택하고 필요한 최소 버전을 검토합니다.

  4. 릴리스 노트에서 업데이트된 OS 버전에서 알려진 문제를 확인하십시오.

    1. 예를 들어, S5232F-ON은 10.5.6.0 이전 펌웨어에서 잘못된 PSU 알림을 제공합니다(10.5.5.8 이상으로 백포트됨).
