VMware ESXi 上的 Intel Cluster-On-Die （COD） 技術

簡介

    在支援 NUMA 的系統中，記憶體通道會分佈在處理器上。所有記憶體相關作業都需要監測作業，以維持快取資料的一致性。窺視用於探測本地和遠端處理器上的緩存內容，以查找駐留在任何緩存中的請求數據的副本。  如果 NUMA 已停用 （BIOS 中已啟用節點交錯），則「監測模式」會自動停用。

        Intel Haswell 微架構提供三種窺視模式。Dell^第 13 代伺服器 （13G） 支援全部三種監測模式，例如：

1）早期窺探

2） 家庭窺探

3） 片上集群

在本部落格中，我們將討論 VMware ESXi 的「晶片上叢集」（COD） 監測模式。本博客涵蓋以下幾個方面。

• 鱈魚變性需求基礎知識
• 從硬體和 VMware ESXi 角度啟用 COD 的先決條件
• ESXi 中的幾個命令列選項會顯示啟用和停用 COD 的 NUMA 清單差異。

在我們詳細介紹 COD 之前，需要根據英特爾 Haswell 處理器微架構上的核心數瞭解處理器類型。

Intel 已將 haswell 處理器架構分類為以下類型：

1） LCC - 低核心數 [4 至 8 核心]

2） MCC- 中等核心數 [10 – 12 核心]

3） HCC - 高核心數 [14-18 核心]

                   注意：此核心計數類型因 Intel 微架構而異。



什麼是晶粒上叢集 （COD） 模式？

COD 是從 Intel Haswell 處理器家族引進的全新窺視模式，具有 10 個或更多核心。在 MCC 和 HCC 處理器類別中，Intel 在單一處理器插槽中整合了兩個記憶體控制器，而 LCC 處理器只有一個記憶體控制器。處理器插槽中的每個記憶體控制器都充當一個家庭代理 [HA]。

在啟用 COD 的伺服器上，每顆處理器以邏輯方式將插槽分割成 2 個 NUMA 節點 每個 NUMA 節點都有一個家鄉代理程式的實體核心總數的一半，以及最後一層快取記憶體 （LLC） 的一半。術語「叢集」以處理器核心的形式形成，而對應的記憶體控制器則會在插槽晶片上分組並形成為叢集。每個家鄉代理使用兩個記憶體通道，並接收來自較少數量的處理器邏輯內核的請求，從而提供更高的記憶體頻寬和更低的延遲。此作業模式主要用於最佳化 NUMA 工作負載。作業系統會讀取 ACPI SRAT 表格，顯示 NUMA 節點的數量。

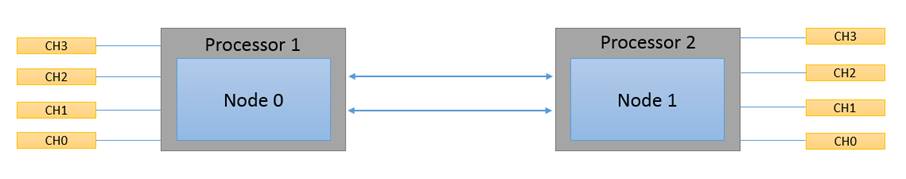

貨到付款的圖形表示如下：

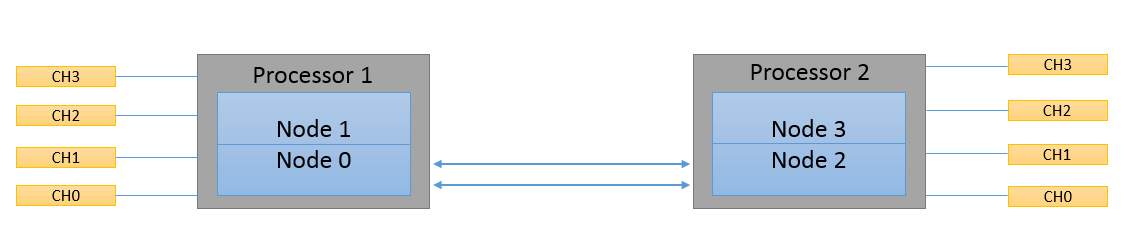

從第二個圖中可以看出，啟用COD時，單處理器插槽晶元分為兩個邏輯節點。

先決條件：

在本節中，我們將從硬體和 VMware ESXi 的角度討論先決條件。

硬體：

• COD 只能在具有 10 個或更多內核的 Intel Haswell-EP 處理器上啟用。
• 記憶體需要安裝在替代記憶體通道上 （CH0、CH2、CH1 與 CH3）。例如，R730、R730xd、R630 和 T630 伺服器的每個插槽有 4 個記憶體通道。

              讓我們舉個例子來更好地理解上述先決條件。若為每通道僅裝有兩條記憶體模組的伺服器，則必須為特定通道安裝下列插槽

• A1 和 A3

 配備 4 條記憶體模組，

• A1、A3 和 B1、B3

 搭配 8 條記憶體模組，

• A1、A3、B1、B3 和 A2、A4、B2、B4

注意：至少需要安裝兩條記憶體模組才能啟用 COD。

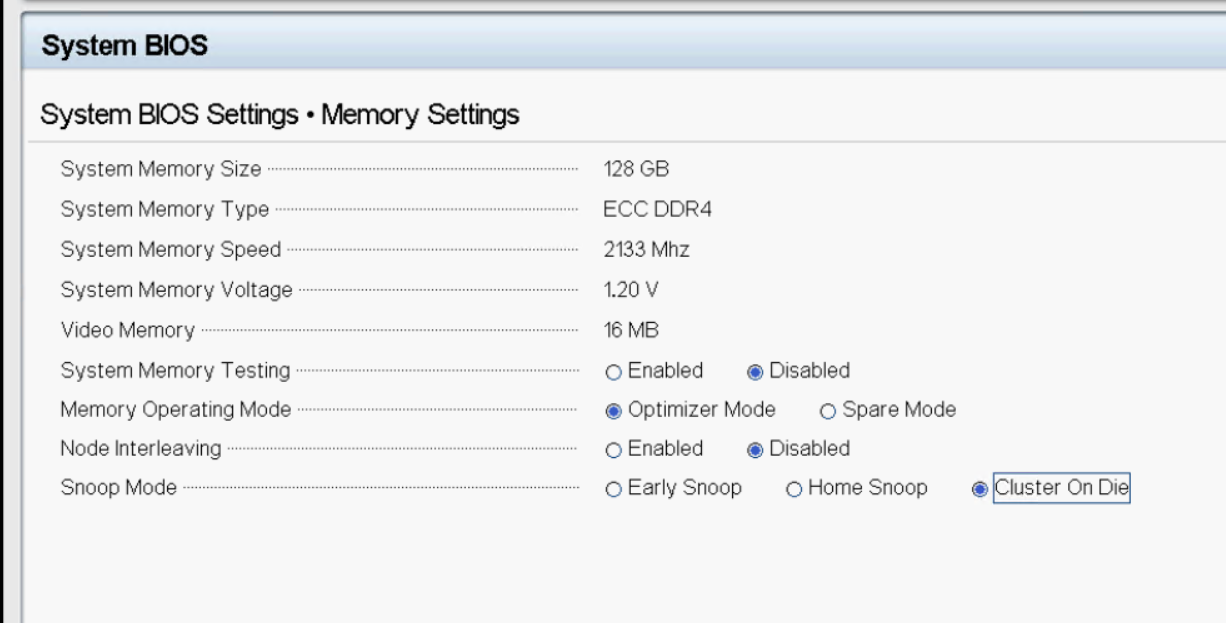

• 必須在 BIOS 設定中啟用 Cluster On Die 權杖。

• VMware 對 COD 的支援始於 vSphere 6.0，現在也支援 ESXi 5.5 U3b。請參閱 VMware KB 2142499以了解詳細資訊。

VMware ESXi 會讀取 ACPI SRAT （系統資源親和性表） 和 SLIT （系統位置資訊表），以識別和對應可用的硬體資源。這也包括對應 NUMA 節點。本節討論使用者可用來從 VMware ESXi 查看 COD 狀態的幾個命令列選項。

• esxtop 提供可查看 NUMA 節點已填入的選項。輸入 esxtop 命令時，按下「m」以查看 NUMA 節點詳細資料，如下所示。

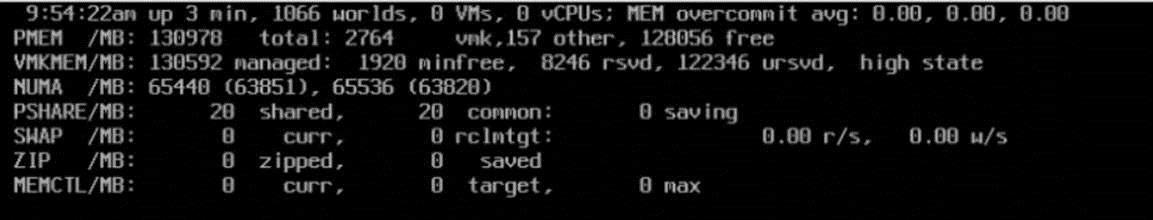

下列螢幕擷取畫面截取自具有兩個處理器插槽和 128GB 系統記憶體的系統。在未啟用 COD 的預設組態中，esxtop 會顯示兩個 NUMA 節點，每個 NUMA 節點配置 64 GB。下圖顯示停用 COD 的 VMware ESXi 中的 esxtop 命令輸出。

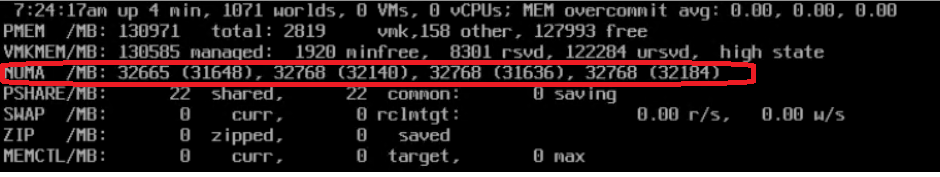

啟用 COD 後，esxtop 會列出四個 NUMA 節點，而不是兩個，因為單處理器插槽晶片一分為二。

優點

在 COD 模式中，作業系統會在每個插槽看到兩個 NUMA 節點。COD 具有最佳的本地延遲。每個家鄉代理都可以看到來自較少線程數的請求，這可能會提供更高的記憶體頻寬。COD 模式具有記憶體目錄位元支援。此模式最適合高度 NUMA 最佳化的工作負荷。請參閱 Dell HPC 團隊發表的部落格，以詳述不同的窺視模式。

參考資料

VMware KB 宣稱支援 Intel COD
