Jak stohovat přepínače Dell Networking PowerConnect 5500
Summary: Přečtěte si více informací o tom, jak zastohovat přepínače modelu Dell Networking PowerConnect 5500
Article Content
Instructions
Tento článek vysvětluje, jak stohovat přepínače Dell Networking PowerConnect 5500.
Cíle
- Přehled stohování
- Propojení stohu kabelem
- Přiřazení ID jednotky
- Dokončení stohování
Přehled stohování
Stohování pomocí nástroje Dell PowerConnect poskytuje více než jeden bod, jako by všichni členové hromádky byli jedinými jednotkami. Ke každému členu stohu lze přistupovat prostřednictvím jedné IP adresy, kterou je spravovaný zásobník.
Každý přepínač je členem v stohu, ačkoliv zásobník může obsahovat pouze jediný přepínač. V každém stohu je podporováno až osm zařízení. Všechny balíčky musí mít hlavní jednotku a mohou mít hlavní zálohovací jednotku. Všechny ostatní přepínače jsou na zásobník připojeny jako členové.
Každý přepínač je členem v stohu, ačkoliv zásobník může obsahovat pouze jediný přepínač. V každém stohu je podporováno až osm zařízení. Všechny balíčky musí mít hlavní jednotku a mohou mít hlavní zálohovací jednotku. Všechny ostatní přepínače jsou na zásobník připojeny jako členové.

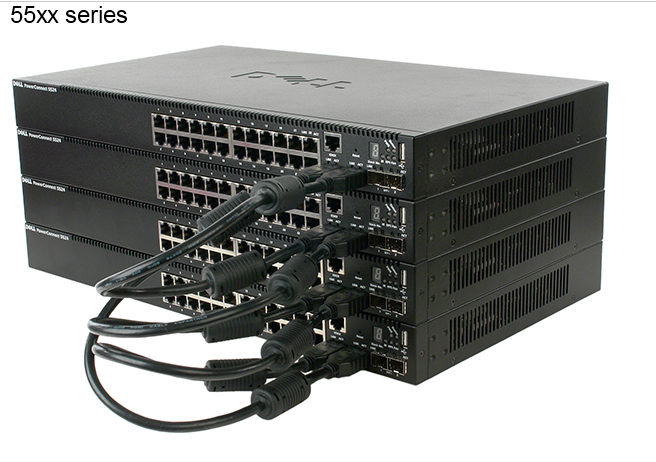

Propojení stohu kabelem
Přepínače řady PowerConnect 5500 používají dva porty HDMI 10g pro skládání.
Chcete-li připojit přepínače v hromádce:
Poznámka: Je důrazně doporučeno používat podporované kabely pro stohování Dell PowerConnect 55xx. Ne každý kabel univerzálního kabelu HDMI verze 1,4 bude funkční.
Chcete-li připojit přepínače v hromádce:
1 vložte jeden konec kabelu HDMI do levého portu HDMI na přepínači v horní části hromádky a druhý konec do pravého portu HDMI přepínače přímo pod ním.
2 opakujte tento postup, dokud nebudou všechny přepínače připojeny.
3 (volitelně) Připojte levý port HDMI přepínače v dolní části hromádky do pravého portu HDMI přepínače v horní části hromádky. Tento krok přináší vyšší šířku pásma a redundanci.
Přiřazení ID jednotky
ID jednotky každého přepínače mohou být automaticky přiřazena nebo přiřazeny ručně , jak je popsáno níže.
Automatické přiřazení
Při napájení hromádky je každému přepínači přiřazeno jedinečné ID jednotky. To se zobrazuje na čelním panelu přepínače.
Přepínač, kterému je přiřazen ID jednotky 1, je ve výchozím nastavení hlavní jednotkou. Přepínač, ke kterému je přiřazen jednotkový ID 2, je jednotka hlavního zálohování.
Přepínač, kterému je přiřazen ID jednotky 1, je ve výchozím nastavení hlavní jednotkou. Přepínač, ke kterému je přiřazen jednotkový ID 2, je jednotka hlavního zálohování.
Ruční přiřazení
Chcete-li ručně nastavit ID jednotky, postupujte podle následujících kroků:
- Připojte se k přepínači prostřednictvím příkazového řádku.
- Zapněte přepínač, abyste zahájili automatické spouštění, stisknutím klávesy return nebo ESC zobrazíte nabídku Start .
- Chcete-li otevřít nabídkubalení, vyberte nabídku zásobník.
- Vyberte možnost nastavit ID zásobníků jednotek. Zadejte buď ID jednotky, nebo hodnotu 0. 0 znamená, že ID jednotky bude přiřazeno automaticky.
Poznámka: Pouze jednotky 1 a 2 mohou být Master nebo Backup Unit. Jednotky 3-8 budou pouze pohotovostní jednotky.
Dokončení stohování
Jakmile jsou kabely nainstalovány, zapněte přepínače, které jim přijdou, a to bez ohledu na to, zda je automaticky nebo ručně přiřazeno.
Article Properties
Affected Product
PowerConnect 5524, PowerConnect 5524P, PowerConnect 5548, PowerConnect 5548p
