如何堆叠 Dell Networking PowerConnect 5500 型号交换机
Summary: 了解有关如何堆叠 Dell Networking PowerConnect 5500 型号交换机的详细信息
Article Content
Instructions
本文说明如何堆叠 Dell Networking PowerConnect 5500 型号交换机。
目标
- 堆叠概览
- 堆栈布线
- 设备 ID 分配
- 完成堆栈
堆叠概览
Dell PowerConnect 堆栈通过单个点提供多个交换机管理，就像所有堆栈成员都是一个单元一样。所有堆栈成员均通过用于管理堆栈的单个 IP 地址访问。
每个交换机都是堆栈中的成员，但堆栈只能包含一个交换机。每个堆栈最多支持 8 个设备。所有堆栈必须具有主单元，并且可能具有主备份单元。所有其他交换机均连接到堆栈作为成员。
每个交换机都是堆栈中的成员，但堆栈只能包含一个交换机。每个堆栈最多支持 8 个设备。所有堆栈必须具有主单元，并且可能具有主备份单元。所有其他交换机均连接到堆栈作为成员。
堆栈布线

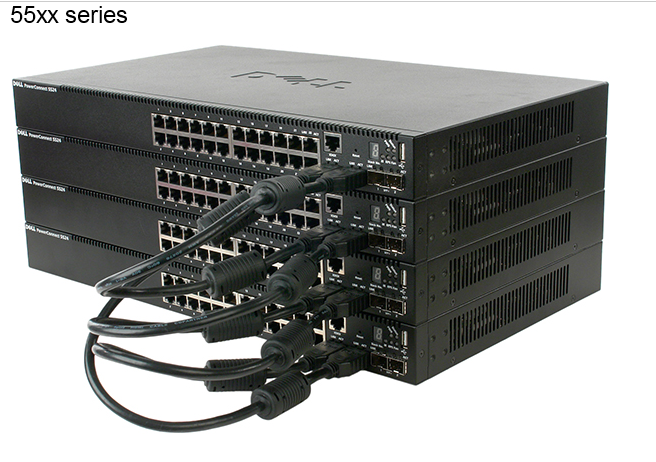

PowerConnect 5500 系列交换机使用两个 HDMI 10g 端口 进行堆叠。
要连接堆栈中的交换机，请执行以下操作：
注：强烈建议使用受支持的 Dell PowerConnect 55xx 堆叠缆线;并非所有通用 HDMI 电缆版本1.4 都能正常工作。
要连接堆栈中的交换机，请执行以下操作：
1 将 HDMI 缆线的一端插入位于堆栈顶部的交换机上的左侧 hdmi 端口，将另一端插入该交换机的右侧 hdmi端口。
2重复此过程，直至所有交换机均已连接。
3 （可选）将堆栈底部的交换机左侧的 hdmi 端口连接到堆栈顶部的交换机的右侧 hdmi 端口上， 。此步骤提供了更高的带宽和冗余。
设备 ID 分配
每个交换机的设备 ID 可以是自动分配或手动分配的，如下所述。
自动分配
当您启动堆栈时，每个交换机都分配有一个唯一的单元 ID。它显示在交换机的前面板上。
默认情况下，分配给设备 ID 1 的交换机是主单元。分配给设备 ID 2 的交换机是主备份单元。
默认情况下，分配给设备 ID 1 的交换机是主单元。分配给设备 ID 2 的交换机是主备份单元。
手动分配
请按照以下步骤手动设置设备 ID：
- 通过控制台连接到交换机
- 开启开关以开始自动引导，然后按 回车键 或 Esc 至 "关于"，然后输入 " 启动 " 菜单。
- 选择 堆栈菜单 以打开 堆栈菜单。
- 选择 " 设置单元堆栈 id"。 输入设备 ID 或0。 0表示将自动分配设备 ID。
注：只有单位1和2可以为主或备份单元。设备3-8 仅是备用设备。
完成堆栈
安装缆线后，打开交换机，使其显示设备 ID （无论是自动还是手动分配的）。
