ITDT-SE-CLI für Windows – Kundennutzung von ITDT zur Aktualisierung von Bandlaufwerken und Ausführung von Diagnosen

Summary: In diesem Artikel wird erläutert, wie Sie mit ITDT-SE (CLI) Firmware aktualisieren, Diagnosen durchführen und Protokolle für den Dell Support abrufen können.

This article may have been automatically translated. If you have any feedback regarding its quality, please let us know using the form at the bottom of this page.

Article Content


Symptoms
Dieser Artikel enthält Informationen zu ITDT-SE für Windows.  ITDT-SE wird zum Abrufen von Protokolldateien (Laufwerkssicherungskopien) sowie zum Ausführen verschiedener anderer Funktionen verwendet, z. B. zum Auswerfen von Datenträgern, zum Ausführen von Bandlaufwerksdiagnosen und zur Aktualisierung der Firmware.

SLN316605_de__1icon Hinweis: ITDT-DCR ist am Ende des Lebenszyklus. Die DCR-Version unterstützt keine LTO7-Bandlaufwerke oder Bandlaufwerke der neuen Generation.



Resolution
1. Installieren von ITDT-SE (CLI)
2. Bandlaufwerksprotokoll (Laufwerkssicherungskopie)
3.  Diagnose des Bandlaufwerks
4.  Bandlaufwerks-Firmware aktualisieren
5.  Auswerfen von Bandmedien
6.  Bandnutzung



SLN316605_de__2icon Hinweis: Sicherungssoftwaredienste können die Firmware-Updates, die Laufwerkserkennung und die Diagnose beeinträchtigen. Es empfiehlt sich, die Sicherungsdienste auf "disabled" (deaktiviert) zu setzen und anschließend den Host und das Bandlaufwerk bzw. die Bibliothek neu zu starten. Dadurch werden alle Reservierungen für die Bibliothek oder die Bandlaufwerke gelöscht.

Installieren von ITDT-SE (CLI)

ITDT-SE verfügt nicht über ein Installationsprogramm, aber die Installation erfolgt einfach über das Extrahieren von Dateien auf dem Kundenrechner.  Beim Extrahieren werden ein Eingabe-, ein Lizenz-, ein Ausgabe- und ein Skript-Ordner sowie die ausführbare ITDT-Datei, eine Infodatei und zwei weitere Dateien erstellt.  Es ist kein Neustart erforderlich.
ITDT-SE (CLI) finden Sie unter www.dell.com.  Wählen Sie das PowerVault-Bandlaufwerk, das automatische Ladeprogramm oder die Bibliothek aus, mit der Sie arbeiten.  ITDT-SE (CLI) finden Sie in der Kategorie "Tape Automation" (Bandautomatisierung).

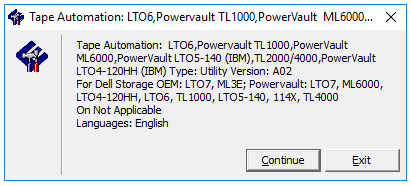

1.  Klicken Sie nach dem Herunterladen mit der rechten Maustaste, um das Programm als Administrator auszuführen.

SLN316605_de__3image(9320)

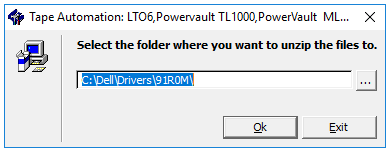

2.  Der Standardspeicherort ist C:\\Dell\Drivers\......

SLN316605_de__4image(9321)

3. Zwei Dateien werden extrahiert.

SLN316605_de__5image(9365)

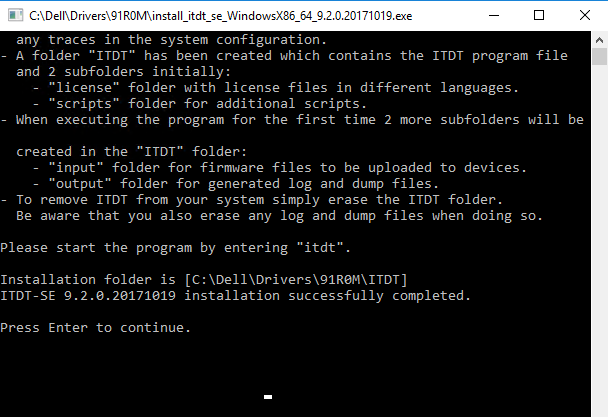

4.  In diesem Fall verwenden wir einen Windows-Host. Klicken Sie mit der rechten Maustaste auf die Windows-Version und führen Sie sie als Administrator aus.

SLN316605_de__6image(9323)

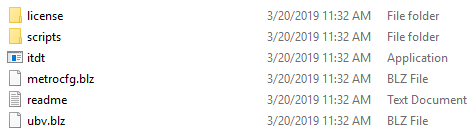

5.  Wechseln Sie in den Ordner "ITDT", der erstellt wurde.  Zum Starten von ITDT klicken Sie mit der rechten Maustaste auf die ITDTAnwendung und führen sie als Administrator aus.
SLN316605_de__7image(9324)

SLN316605_de__2icon Hinweis: Bei der ersten Extrahierung werden der Ausgabe- und der Eingabeordner möglicherweise nicht erstellt. Die beiden Ordner werden erstellt, sobald die ITDT-Anwendung ausgeführt wird.


Bandlaufwerksprotokoll

Wenn ein Bandlaufwerk während der Sicherung oder beim Ausführen der Diagnose fehlerhaft ist, wird durch das Erstellen einer Laufwerkssicherungskopie aus dem Bandlaufwerk ermittelt, ob das Laufwerk ausgetauscht werden muss.
Wenn Medien verdächtig sind, ist es vorteilhaft, Laufwerkssicherungskopien von allen Bandlaufwerken in einer Bandbibliothek zu sammeln.
Wenn die Laufwerkssicherungskopie generiert wird, werden drei Dateien im Ordner "Output" (Ausgabe) erstellt.  Die Dateien sind "A", "B" und "BLZ".  Alle drei Dateien können bei der Bestimmung von Laufwerksproblemen hilfreich sein.

1.  Starten Sie die ITDT-SE-Anwendung, indem Sie mit der rechten Maustaste im Ordner "ITDT" auf "ITDT" klicken.
2.  Wenn ITDT-SE zum ersten Mal ausgeführt wird, werden die Lizenzinformationen angezeigt.
3.  Drücken Sie die Taste "I" auf der letzten Seite, um zuzustimmen.
4.  Das Hauptmenü wird angezeigt.
5.  Drücken Sie die Taste [S], um nach Geräten zu suchen.

SLN316605_de__9image(9357)

6. Wählen Sie das Laufwerk aus, für das Sie die Sicherungskopie erstellen möchten.
7. Drücken Sie die Taste [D], um die Sicherungskopiedateien zu erstellen.

  SLN316605_de__10image(9358)

SLN316605_de__11image(9359)

8.  Alle erstellten Sicherungskopiedateien befinden sich im Ausgabeordner, in dem ITDT extrahiert wurde.
9.  Drücken Sie die Taste [R], um zur Geräteliste zu gelangen, wählen Sie das nächste Bandlaufwerk aus oder drücken Sie [Q], um den Vorgang zu beenden.

SLN316605_de__12image(9355)
10.  Die Sicherungskopiedateien wurden generiert.  Komprimieren Sie alle drei Dateien, um die Überprüfung zu unterstützen.

SLN316605_de__13image(9356)

Diagnose des Bandlaufwerks


Es gibt verschiedene Diagnosen, die mit ITDT-SE durchgeführt werden können. Führen Sie die entsprechende Diagnose durch.

 Wenn das Bandlaufwerk nicht auf den Datenträger geschrieben werden kann, ist ein Systemtest nützlich. Bei dem Systemtest handelt es sich um einen kurzen Diagnosetest.

 Wenn Sie feststellen möchten, ob das Bandlaufwerk ein Problem mit einem Lese-/Schreibkopf im Vergleich zu Medien aufweist, ist eine der besten Vorgehensweise, einen vollständigen Schreibtest mit einem neuen Band durchzuführen.

Der vollständige Schreibtest prüft alle Schreibköpfe und ist ein längerer Diagnosetest. Sobald die Diagnose abgeschlossen ist, wird eine Laufwerkssicherungskopie von dem Laufwerk generiert, je nachdem, welcher Diagnosetest ausgeführt wird.


Bei einem eigenständigen Bandlaufwerk muss ein Band in das Laufwerk eingelegt werden, um Tests durchzuführen.
Bandbibliotheken benötigen ein Band in der E/A-Station.



SLN316605_de__2icon Hinweis: Verwenden Sie ein leeres oder unbeschriebenes Band, wenn Sie die Diagnose ausführen, da einige Tests die Daten überschreiben.



1.  Öffnen Sie ITDT-SE (CLI).
2.  Wählen Sie das Laufwerk aus, das getestet werden soll.
3.  Wählen Sie die Diagnoseoption aus.

SLN316605_de__15image(9360)

4.  Wählen Sie [O] für andere Funktionen aus.

SLN316605_de__16image(9361)

5.  Wählen Sie für einen vollständigen Schreibtest [W] aus.
6.  Wählen Sie die Blockgröße aus.

SLN316605_de__17image(9362)

7.  Wählen Sie aus, welche Art von Daten getestet werden sollen.  Nicht komprimierbare Daten werden mit der nativen Geschwindigkeit des Bandlaufwerks ausgeführt.

SLN316605_de__18image(9363)

SLN316605_de__19image(9364)

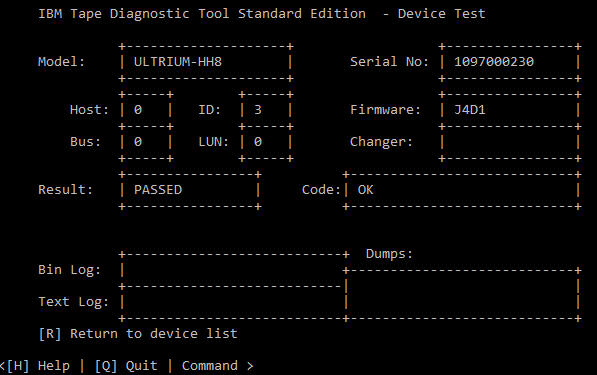

8.  Sobald die Diagnose abgeschlossen ist, zeigt ITDT-SE entweder den erfolgreichen oder fehlerhaften Abschluss an.
9.  Protokolle werden im Ausgabeordner generiert, in dem ITDT-SE extrahiert wurde.

Bandlaufwerks-Firmware aktualisieren

Nach der Aktualisierung der Firmware auf einem Bandlaufwerk muss der Host neu gestartet werden, bevor Diagnosen oder Sicherungsaufträge ausgeführt werden können.


1.  Laden Sie die entsprechende Firmware für das Bandlaufwerk, das aktualisiert werden soll, von der Dell Support-Website herunter.
2.  Extrahieren Sie die Firmware, der Standardspeicherort ist C:\Dell\Drivers\..... , notieren Sie sich den Speicherort des Ordners, wenn Dateien extrahiert werden.
3.  Kopieren Sie die Firmware-Datei in den Eingabeordner, in den ITDT-SE extrahiert wurde.


SLN316605_de__2icon Hinweis: Es sind möglicherweise separate Firmware-Dateien für Laufwerke mit voller Höhe und halber Höhe sowie SAS-und FC-Laufwerke vorhanden.

                                SLN316605_de__21image(9371)

4.  Öffnen Sie ITDT-SE (CLI).
5.  Wählen Sie das Bandlaufwerk aus, das aktualisiert werden soll.

SLN316605_de__22image(9394)

6.  Drücken Sie die Taste [F], um die Firmware zu aktualisieren.

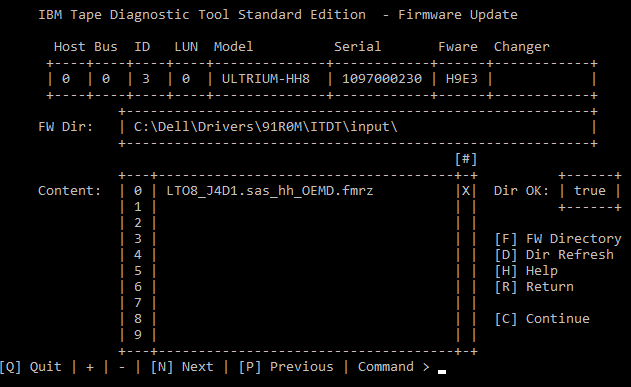

7.  Wählen Sie die Firmware-Datei aus und drücken Sie die Taste [C], um fortzufahren.

SLN316605_de__23image(9395)

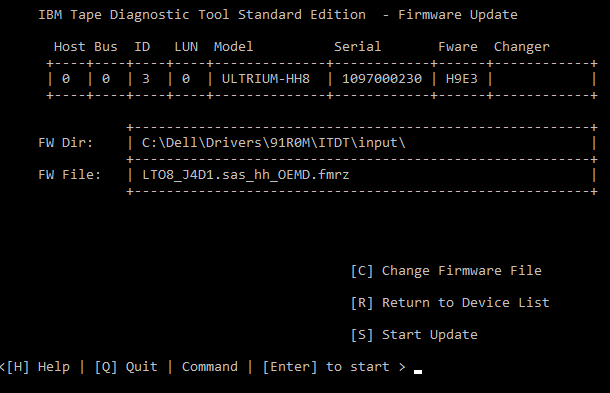

8.  Das Verzeichnis und die Firmware-Datei werden aufgeführt.  Drücken Sie die Taste [S], um die Firmware-Aktualisierung zu starten.

SLN316605_de__24image(9396)

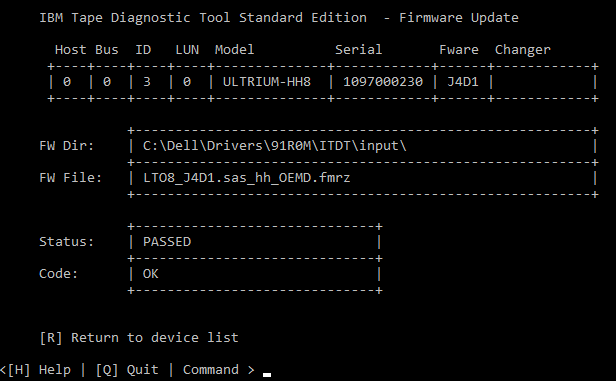

9.  Nach Abschluss des Vorgangs sollte der Status "Passed" (Bestanden) lauten.

SLN316605_de__25image(9397)

10.  Drücken Sie die Taste [R], um das nächste Laufwerk zu aktualisieren.
11.  Sobald alle Laufwerke aktualisiert sind, muss der Server vor dem Testen oder Ausführen von Sicherungsaufträgen neu gestartet werden.

Auswerfen von Bandmedien

Die Funktion zum Auswerfen von Bandmedien in ITDT-SE muss möglicherweise verwendet werden, wenn ein Band nicht mit der Sicherungssoftware ausgeworfen wird.  Wenn Sie alle Reservierungen auf dem Bandlaufwerk durch die Sicherungssoftware löschen möchten, stellen Sie alle Sicherungsdienste so ein, dass sie deaktiviert sind, und starten Sie Server und Bandgeräte neu.


SLN316605_de__2icon Hinweis: Die Wiederherstellung von mittleren Bändern kann bis zu 10 Minuten in Anspruch nehmen. Während der Wiederherstellung blinkt jeweils ein Segment des Einzelzeichen-Display (SCD), um eine achtstellige Bewegung abzuschließen, dann blinkt die Zahl 9, dann blinkt ein Segment nach dem anderen, um eine achtstelligen Bewegung abzuschließen, dann blinkt die Zahl 8. Dieser Vorgang wird fortgesetzt, bis die Nummer 1 blinkt und das Laufwerk abgeschlossen ist. Sobald die Zählung abgeschlossen ist, können Sie die Kassette durch Drücken der Auswurftaste auswerfen.



SLN316605_de__2icon Hinweis: Der normale Auswurfvorgang kann je nach Größe des in das Laufwerk gespoolten Bandes 5 Minuten oder länger dauern.  Sobald die Aktivität angehalten wurde, hört die Aktivitäts-LED des Bandlaufwerks auf zu blinken.

1.  Öffnen Sie ITDT-SE.
2.  Wählen Sie das Laufwerk aus, auf dem die Medien geladen sind.
3.  Wählen Sie [J] aus, um Medien auszuwerfen.

SLN316605_de__28image(9402)

4.  Das Ergebnis ist "Passed" (Bestanden), wenn das Band ausgeworfen wurde.


Bandnutzung

Die Funktion für die Bandnutzung ruft statistische Daten und Fehlerzähler von einer Kassette ab.

SLN316605_de__2icon Hinweis: Für die Bandnutzung wird keine Protokolldatei erstellt.



1.  Öffnen Sie ITDT-SE.
2.  Wählen Sie das Laufwerk aus, auf dem die Medien geladen sind.
3.  Wählen Sie [O] für andere Optionen aus.

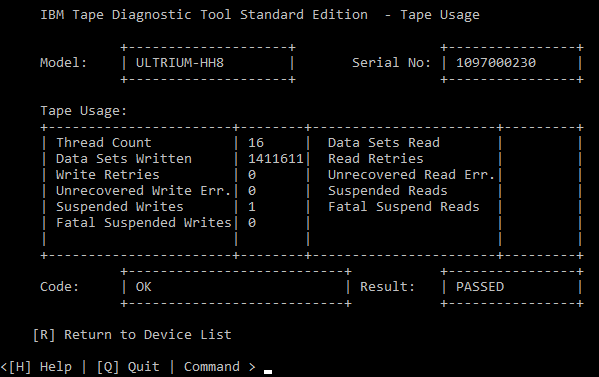

4.  Wählen Sie [U] für die Bandnutzung aus.

SLN316605_de__30image(9400)
