PowerEdge: поиск и устранение неисправностей виртуальной консоли iDRAC

Summary: Обучающее видео по управлению системами с поиском и устранением неисправностей в iDRAC Virtual Console.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

В этом обучающем видео рассматриваются основы поиска и устранения неисправностей виртуальной консоли iDRAC.

Поиск и устранение неисправностей виртуальной консоли iDRAC.

Продолжительность: 00:06:35 (чч:мм:сс)При
наличии языковых настроек скрытых субтитров можно выбрать с помощью значка CC в этом видеопроигрывателе.


Примечание. Начиная с версии выпуска 6.00.02.00, для доступа к виртуальной консоли используется только eHTML5. Трафик виртуальной консоли eHTML5 направляется через порт 443, и конфигурация порта больше не является параметром в пользовательском интерфейсе.


Сценарий первый. Порт 5900 или не удается получить доступ к виртуальной консоли.

Необходимо выполнить следующие действия:
  • Откройте браузер и перейдите в https://iDRAC_ip:5900
  • Должен появиться белый экран с сообщением о наличии сертификата на этом порте
    У вас есть SSL-сертификат для удаленного порта присутствия. Необходимо закрыть это окно. Close
  • Если этот экран не появился, порт 5900 заблокирован, проблема связана с сетью или межсетевым экраном.
  • Мы можем протестировать систему в той же подсети, чтобы попытаться доказать это дальше.
  • Контроллер DRAC можно перезапустить, выполнив команду: racadm racreset


Сценарий второй. Подключаемые модули

Плагин 1: HTML5
Этапы выполнения:
  • При запуске отображается окно сообщения для проверки сертификата.
  • Время ожидания в окне сообщения о сертификате короткое, что может повлиять на задержку в среде.
  • При использовании Internet Explorer iDRAC не может быть указан в параметрах представления в режиме совместимости.
  • Попробуйте использовать другой браузер или очистить кэш, так как все это работает на стороне браузера.
Плагин 2: Процесс Java: Использует установленную Java для подключаемого модуля, скачанного при запуске.
Этапы выполнения:
  • Убедитесь, что установлена ПО Java.
  • Проверьте установленную версию Java на совместимость — iDRAC6 поддерживает только Java 8 u121 и более ранние версии.
  • Попробуйте HTML5, чтобы убедиться, что проблема связана с подключаемым модулем Java.
  • Добавьте iDRAC в список сайтов исключений в разделе «Безопасность Java>» на панели > управления.
  • Иногда Java блокируется объектом групповой политики.

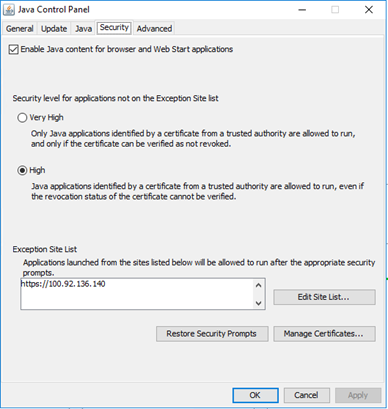

Параметры безопасности панели управления Java

Плагин 3: Процесс ActiveX: Устанавливает подключаемый модуль для Internet Explorer, который будет использоваться только в этом браузере.
Действия по устранению неисправностей

  • Убедитесь, что ActiveX не заблокирован объектом групповой политики или браузером.
  • Удалите подключаемый модуль ActiveX из IE, выбрав Сервис > Управление надстройками > Панели инструментов и расширения.

Раздел «Управление надстройками» IE

  • Теперь перезапустите ActiveX.
  • Поскольку это одновременно и окно сообщения, и загрузка, это наиболее часто блокируемый подключаемый модуль.

Сценарий 3. Конфигурация iDRAC

Убедитесь, что в пользовательском интерфейсе iDRAC в разделе Virtual > Console задано значение Enabled и настроено ожидаемым образом.

Параметры виртуальной консоли в графическом веб-интерфейсе iDRAC


Сценарий 4. Не удается перенаправить клавиатуру/мышь.

Действия по устранению неисправностей:
Конфигурация iDRAC

  • Убедитесь, что в пользовательском интерфейсе iDRAC в разделе Virtual >Console для параметра Состояние подключения клавиатуры/мыши установлено значение Автоматическое подключение.
  • Иногда выключайте его, а затем снова включайте, чтобы восстановить функциональность.
  • Работает ли перенаправление клавиатуры/мыши во время процедуры POST? Если да, то проблема связана с операционной системой, скорее всего, с драйвером.
  • Работает ли физическая клавиатура/мышь? Если нет, проблема в оборудовании
  • Если физическая клавиатура работает, но перенаправление клавиатуры/мыши виртуальной консоли не работает при выполнении процедуры POST или в операционной системе, выполните команду racadm racresetcfg перестроить его с нуля.
