NetWorker: Sådan sikkerhedskopieres Linux Cluster Shared Volume

Identificer klyngelageret og det logiske navn:

I denne artikel er de viste eksempler fra to Red Hat-noder, der bruger pc'er (pacemaker) High Availability-klyngetjeneste. Forskelle i, hvordan du får oplysninger om klyngekonfigurationen, afhængigt af operativsystem, leverandør og klyngetjeneste. Se leverandørspecifik dokumentation vedrørende klyngekonfigurationer og kommandoer. Logikken bag konfigurationen af NetWorker-klienterne er den samme.

Brug klyngetjenestekommandoerne til at gennemse konfigurationsoplysningerne, i dette tilfælde:

root@NWrhelNodeC:~# pcs config
Cluster Name: rhel7clus
Corosync Nodes:
 NWrhelNodeC.emclab.local NWrhelNodeD.emclab.local
Pacemaker Nodes:
 NWrhelNodeC.emclab.local NWrhelNodeD.emclab.local

Resources:
 Group: NW_group
  Resource: fs (class=ocf provider=heartbeat type=Filesystem)
   Attributes: device=/dev/sdb1 directory=/nsr_share fstype=ext4
   Operations: monitor interval=20 timeout=300 (fs-monitor-interval-20)
               notify interval=0s timeout=60s (fs-notify-interval-0s)
               start interval=0s timeout=60s (fs-start-interval-0s)
               stop interval=0s timeout=60s (fs-stop-interval-0s)
  Resource: ip (class=ocf provider=heartbeat type=IPaddr)
   Attributes: cidr_netmask=24 ip=192.168.25.40 nic=ens192
   Operations: monitor interval=15 timeout=120 (ip-monitor-interval-15)
               start interval=0s timeout=20s (ip-start-interval-0s)
               stop interval=0s timeout=20s (ip-stop-interval-0s)
  Resource: nws (class=ocf provider=EMC_NetWorker type=Server)
   Meta Attrs: is-managed=true
   Operations: meta-data interval=0 timeout=10 (nws-meta-data-interval-0)
               migrate_from interval=0 timeout=120 (nws-migrate_from-interval-0)
               migrate_to interval=0 timeout=60 (nws-migrate_to-interval-0)
               monitor interval=100 timeout=1000 (nws-monitor-interval-100)
               start interval=0 timeout=300 (nws-start-interval-0)
               stop interval=0 timeout=300 (nws-stop-interval-0)
               validate-all interval=0 timeout=10 (nws-validate-all-interval-0)

Fra outputtet skal du notere:

• Hver af de fysiske noder i klyngen
• Hvilken enhed der er den delte disk, og hvilket filsystem den tilsluttes til.
• IP-adressen, der bruges af den logiske ressource

I NetWorker 19.11 og nyere lcmap Kommandoen returnerer det logiske klyngenavn og delte diskenheder:

root@NWrhelNodeC:~# lcmap
type: NSR_CLU_TYPE;
clu_type: NSR_LC_TYPE;
interface version: 1.0;

type: NSR_CLU_VIRTHOST;
hostname: NWrhelClusC.emclab.local;
local: TRUE;
owned paths: /nsr_share>

For 19.10 og tidligere, os nslookup kommando til at bekræfte det logiske klyngenavn på klyngens IP-ressource:

root@NWrhelNodeC:~# nslookup 192.168.25.40
40.25.168.192.in-addr.arpa      name = NWrhelClusC.emclab.local

Det er kun den aktive node, der har tilknyttet det delte lager. Fra klyngekonfigurationen i dette eksempel vises ikonet /dev/sdb1 enheden er den delte ISCSI-disk, og den kan tilsluttes til /nsr_share.

root@NWrhelNodeC:~# pcs resource
 Resource Group: NW_group
     fs (ocf::heartbeat:Filesystem):    Started NWrhelNodeC.emclab.local
     ip (ocf::heartbeat:IPaddr):        Started NWrhelNodeC.emclab.local
     nws        (ocf::EMC_NetWorker:Server):    Started NWrhelNodeC.emclab.local
root@NWrhelNodeC:~#
root@NWrhelNodeC:~# lsblk | grep sdb1
└─sdb1        8:17   0 46.5G  0 part /nsr_share

root@NWrhelNodeD:~# lsblk | grep sdb1
└─sdb1          8:17   0 46.5G  0 part
root@NWrhelNodeD:~#

Hvis der opstår en failover, aktiveres lageret på en anden klyngenode. Delt storage er tilgængeligt ved hjælp af det logiske klyngenavn uanset den aktive node.

Konfiguration af NetWorker-klienten til sikkerhedskopiering af filer på det delte lager:

1. Kontrollér, at NetWorker-klientsoftwaren er installeret på hver af de fysiske noder i klyngen. Se installationsvejledningen til NetWorker.
2. Trin til konfiguration af en NetWorker-klientressource til at være klyngeopmærksom er beskrevet i NetWorker-klyngeintegrationsvejledningen.

3. Log på NetWorker Management Console (NMC).
4. Gå til Protection > Clients.
5. Klik på Guiden Beskyttelse > af ny klient.
6. Angiv det logiske klientnavn , og vælg en beskyttelsesgruppe:

7. For lagringssættet skal du angive lagringssættet ALLE eller vælge det eller de delte lagermonteringspunkter inden for monteringspunktet:

8. Afslut oprettelsen af klienten.
9. Åbn klientegenskaberne for den logiske klyngeressource.
10. Gå til Apps og moduler.
11. I feltet til sikkerhedskopieringskommando skal du angive:

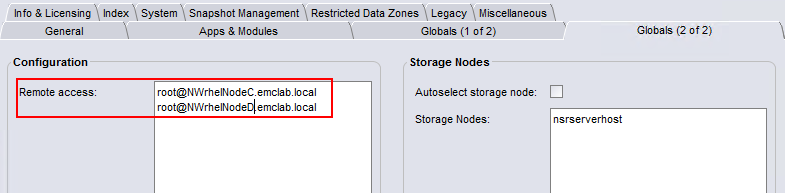

12. Under fanen Globals (2 af 2) skal du opdatere feltet Remote Access , så det indeholder root@NodeClientName For hver af de fysiske noder i klyngen:

13. Udfør en sikkerhedskopiering af klyngeklienten.
14. Lagringssættet skal vises i NetWorker-serverens mediedatabase:

[root@networker-mc]:~# mminfo -avot -q client=NWrhelClusC.emclab.local -r client,savetime,ssid,nsavetime
 client      date   ssid         save time
NWrhelClusC.emclab.local 12/22/2022 933550847 1671748351
NWrhelClusC.emclab.local 12/22/2022 883219305 1671748457
[root@networker-mc]:~#
[root@networker-mc]:~# nsrinfo -t 1671748457 NWrhelClusC.emclab.local
scanning client `NWrhelClusC.emclab.local' for savetime 1671748457(Thu 22 Dec 2022 05:34:17 PM EST) from the backup namespace
/nsr_share/tmp/somefile
/nsr_share/tmp/
/nsr_share/
/nsr_share//
/
5 objects found
