Mellanox MT27800 reeks ConnectX-5-koppeling is niet beschikbaar na vervanging
Summary: Dell onderdeelnummer (DPN) 6FKDT defecte netwerkkaartvervanging gevonden met link uitgeschakeld, maar er wordt geen fout weergegeven in het TSR- of SupportAssist-logboek.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Achtergrond van het probleem:
- Mellanox ConnectX-5 wordt niet gedetecteerd onder Apparaatinstelling
- Kan na het vervangen van de netwerkkaart Mellanox ConnectX-5 detecteren onder Apparaatinstelling, maar link is uitgeschakeld of polling
Hardware-informatie:
- Twee identieke servers, maar slechts één eenheid ondervindt dit probleem
- Beide servers hebben het besturingssysteem CentOS 7.5
DAC-QSFP28-100G-5.0M(DPN 0FN4FC)- Mellanox driver versie 4.5-1.0.1
- De gebruiker verwisselt DAC-kabels die als goed zijn bevestigd en de switchpoorten
- DPN 6FKDT is een InfiniBand-kaart die deel uitmaakt van onbeheerde adapters die geen kaartgegevens kunnen verkrijgen.
Voorbeeld:
Zie het onderstaande voorbeeld voor kaartfirmware, kaartinstelling en linkstatus:
Afbeelding 1: Voorbeeld van het firmwareniveau van de kaart, de instelling van de kaart en de status van de koppeling
Zie het onderstaande voorbeeld voor kaartfirmware, kaartinstelling en linkstatus:
Afbeelding 1: Voorbeeld van het firmwareniveau van de kaart, de instelling van de kaart en de status van de koppeling
Er wordt informatie op besturingssysteemniveau verstrekt:
ibstatcommand - Query's basisstatus van InfiniBand-apparaat- Gebruiker voert "
ibstat" van de problematische server en de server die werkt zoals verwacht ter vergelijking
Voorbeeld:
Problematische Mellanox-kaart gevonden koppelingslaag weergegeven "InfiniBand"
Problematische Mellanox-kaart gevonden koppelingslaag weergegeven "InfiniBand"

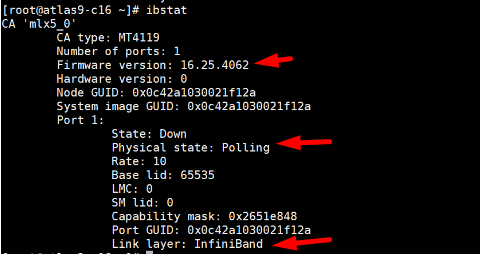

Afbeelding 2: Screenshot van een problematische Mellanox-kaart met link "InfiniBand"
De Mellanox-kaart werkt zoals ontworpen en vond de weergegeven verbindingslaag: "Ethernet"
Afbeelding 3: Schermafbeelding van de werking zoals ontworpen Mellanox-kaart met link "Ethernet"
Bevestigd met gebruiker, ongeacht of het apparaat is aangesloten op een InfiniBand-switch of Ethernet-switch
- De gebruiker bevestigt dat de Mellanox-kaart is aangesloten op een ethernetswitch
Cause
Opmerkingen
- Aangezien dit een ConnectX-5 VPI-kaart is, kan deze worden ingesteld op Ethernet-modus of InfiniBand-modus.
- Als deze kaart in InfiniBand-modus draait, kan deze geen verbinding maken met een Ethernet-switch.
- De standaardkoppelingsmodus van de vervangende kaart moet altijd op InfiniBand staan.
Resolution
Volg het NVIDIA artikel met mlxconfig
IB/ETH Parameters.
Om deze IB/ETH parameters door middel van mlxconfig, gebruikt u de volgende opdrachtregel:
# mlxconfig -d <device> set [LINK_TYPE_P1=<link_type>] [LINK_TYPE_P2=<link_type>]
Voorbeeld:
Beide poorten configureren als Ethernet:
# mlxconfig -d /dev/mst/mt4119_pciconf0 set LINK_TYPE_P1=2 LINK_TYPE_P2=2 Device #1: ---------- Device type: ConnectX5 Name: MCX556A-ECA_Ax Description: ConnectX-5 VPI adapter card; EDR IB (100Gb/s) and 100GbE; dual-port QSFP28; PCIe3.0 x16; tall bracket; ROHS R6 Device: /dev/mst/mt4119_pciconf0 Configurations: Next Boot New LINK_TYPE_P1 IB(1) ETH(2) LINK_TYPE_P2 IB(1) ETH(2) Apply new Configuration? (y/n) [n] : y Applying... Done! -I- Please reboot machine to load new configurations. Remarks P1 = Port 1 P2 = Port 2 Value 1 for InfiniBand Value 2 for Ethernet
Andere bronnen:
