Dell Networking SONiC-routekaart
Summary: In dit artikel wordt uitleg gegeven over Route Map aan de hand van een eenvoudig voorbeeld in Dell Networking SONiC.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
| Voorwaarden We gebruiken standaard interfacenaamgeving om de concepten te demonstreren. Lees het artikel Dell Networking S-serie: Basic Interface Configuration - SONiC 4.0 voor meer informatie over interfacenaamgeving |
Index
Wat is een routekaart.Overeenkomen met en instellen van statementwaarden.
Configuratiesyntaxis
Routekaart
makenWedstrijdverklaring
Instructie
instellenOproepverklaring
Configuratie
van routekaart verwijderenRoutekaart
verifiërenVoorbeeldconfiguratie
Wat is een routekaart.
Route-Map wordt gebruikt voor het bewerken en controleren van routeleren in het OSPF- of BGP-routeringsproces. Het speelt ook een rol bij het genereren van een standaardroute binnen een OSPF-routeringsproces. In wezen geeft een routekaart aan welke routes van een gespecificeerd routeringsprotocol opnieuw mogen worden verdeeld in het doelrouteringsproces.Om routes voor herverdeling te filteren, gebruikt u routekaarten met IP-voorvoegsellijsten en/of AS-padlijst.
De onderstaande tabel geeft een overzicht van de acties die worden ondernomen wanneer meerdere overeenkomstopdrachten worden aangetroffen binnen een enkele routekaartreeks.
| Verklaring van de routekaart | Verklaring van lijst met voorvoegsels | Route komt overeen/niet overeen | Actie |
|---|---|---|---|
| Vergunning | Vergunning | Overeenkomen met | Route is toegestaan en kan instellen of aanroepen uitvoeren. |
| Vergunning | Geen overeenkomsten | Ga verder met de volgende routekaartreeks | |
| Weigeren | Overeenkomen met | Ga verder met de volgende routekaartreeks | |
| Weigeren | Geen overeenkomsten | Ga verder met de volgende routekaartreeks | |
| Weigeren | Vergunning | Overeenkomen met | Route wordt geweigerd. |
| Vergunning | Geen overeenkomsten | Ga verder met de volgende routekaartreeks | |
| Weigeren | Overeenkomen met | Ga verder met de volgende routekaartreeks | |
| Weigeren | Geen overeenkomsten | Ga verder met de volgende routekaartreeks |
Overeenkomen met en instellen van statementwaarden.
Elke routekaartinstructie heeft twee soorten waarden:- Een overeenkomstwaarde selecteert routes waarop deze instructie moet worden toegepast.
- Een ingestelde waarde wijzigt de informatie die opnieuw moet worden gedistribueerd naar het doelprotocol.
Als de overeenkomende criteria niet voldoen en deze instructie niet van toepassing is op de route, gaat DELL SONiC verder met het evalueren van de route aan de hand van de volgende instructie in de routekaart. Het scannen van de routekaart gaat door totdat een verklaring is gevonden die overeenkomt met de route of totdat het einde van de routekaart is bereikt.
Een overeenkomst of ingestelde waarde in elke instructie kan worden gemist of meerdere keren worden herhaald als een van deze voorwaarden aanwezig is:
- Als er meerdere overeenkomstitems aanwezig zijn in een instructie, moeten ze allemaal slagen voor een bepaalde route om ervoor te zorgen dat die route overeenkomt met de instructie (er wordt een logisch EN-algoritme toegepast)
- Als een vergelijkingsitem meerdere objecten in één item ziet, moet een van deze overeenkomen (er wordt een logisch OF-algoritme toegepast)
- Als er geen overeenkomstvermelding aanwezig is, komen alle routes overeen met de instructie.
- Als een vaste vermelding niet aanwezig is in de vergunningsverklaring van de routekaart, wordt de route herverdeeld zonder wijziging van de huidige kenmerken.
- Een routekaartinstructie zonder een overeenkomst of set-item voert wel een actie uit. Een lege vergunningsverklaring maakt een herverdeling van de resterende routes mogelijk zonder aanpassingen.
- Een lege weigeringsinstructie staat geen herverdeling van andere routes toe, omdat dit de standaardactie is als een routekaart volledig is gescand, maar er geen expliciete overeenkomst wordt gevonden.
Configuratiesyntaxis
Routekaart maken
Maak een routekaart die overeenkomt met de routeparameters die in de volgende stap worden vermeld. Geef een toestemmings- of weigeringsinstructie op om te configureren hoe overeenkomende routes worden afgehandeld. Voer het volgnummer in voor de volgorde waarin het afschrift op de kaart wordt verwerkt.Opdrachtsyntaxis
admin@DELLSONiC :~$ sonic-cli
DELLSONiC # configure
DELLSONiC (config)# route-map map-name {permit | deny} {sequence-number}
|
Wedstrijdverklaring
Voer in de configuratiemodus van de routekaart een van deze overeenkomstinstructies in om routes te selecteren.Opdrachtsyntaxis
admin@DELLSONiC :~$ sonic-cli
DELLSONiC # configure
DELLSONiC (config)# route-map map-name {permit | deny} {sequence-number}
DELLSONiC(config-route-map)# match {match statement}
|
Possible Match Statements as-path Set routing policy match criteria as-path community Set routing policy match criteria to BGP community evpn Set routing policy match criteria to BGP Ethernet Virtual Private Network ext-community Set routing policy match criteria to BGP extended community interface Set routing policy match criteria to interface ip Set routing policy match criteria ipv6 Set routing policy match criteria local-preference Set routing policy match criteria to local-preference metric Set routing policy match criteria to metric origin Specify BGP origin peer Set routing policy match criteria to peer IP source-protocol Specify source protocol source-vrf Source VRF tag Redistributes routes in the routing table that match the specified tags. |
Instructie instellen
Voer in de configuratiemodus routekaart een van deze ingestelde instructies in om het opgegeven BGP-kenmerk in overeenkomende routes te wijzigen.Opdrachtsyntaxis
admin@DELLSONiC :~$ sonic-cli
DELLSONiC # configure
DELLSONiC (config)# route-map map-name {permit | deny} {sequence-number}
DELLSONiC(config-route-map)# set {Set-statement}
|
Possible Set-Statement as-path Transform BGP AS-path attribute comm-list Set BGP community list (for deletion) community BGP community attribute extcommunity BGP extended community attribute ip IPv4 information ipv6 IPv6 information local-preference BGP local preference path attribute metric Set metric value action for the routing policy origin BGP origin code tag Tag value for routing protocol weight BGP weight for routing table |
Oproepverklaring
De "call"-instructie maakt het mogelijk om een andere routekaart aan te roepen als aan de wedstrijdvoorwaarde is voldaan.Opdrachtsyntaxis
admin@DELLSONiC :~$ sonic-cli
DELLSONiC # configure
DELLSONiC (config)# route-map map-name {permit | deny} {sequence-number}
DELLSONiC (config-route-map)# call {route-map-name}
|
Configuratie verwijderen
Zorg ervoor dat u eventuele routekaartkoppelingen verwijdert voordat u de routekaart verwijdert.Als u een geconfigureerde waarde in een routekaartvermelding wilt verwijderen, voert u de opdracht Geen versie van de overeenkomst of Instellen in
.Voorbeeld
admin@DELLSONiC :~$ sonic-cli
DELLSONiC # configure
DELLSONiC (config)# route-map map-name {permit | deny} {sequence-number}
DELLSONiC (config-route-map)# no match as-path
DELLSONiC (config-route-map)# no set origin
DELLSONiC (config-route-map)# no call
|
admin@DELLSONiC :~$ sonic-cli DELLSONiC # configure DELLSONiC (config)# no route-map map-name |
Routekaart verifiëren
Gebruik balgopdrachten om de configuratie van de routekaart te controleren. DELLSONiC# show route-map |
DELLSONiC# show route-map {route-map-name} |
Gebruik de onderstaande opdrachten om de routekaart te vinden die op een buur is toegepast.
DELLSONiC# show bgp ipv4 unicast neighbors |
DELLSONiC# show bgp ipv6 unicast neighbors |
U kunt ook grepen met beleid in de bovenstaande opdrachten om een kleinere uitvoer te zien. DELLSONiC#show bgp ipv4 unicast neighbors <neighbor>| find policy |
Voorbeeldconfiguratie

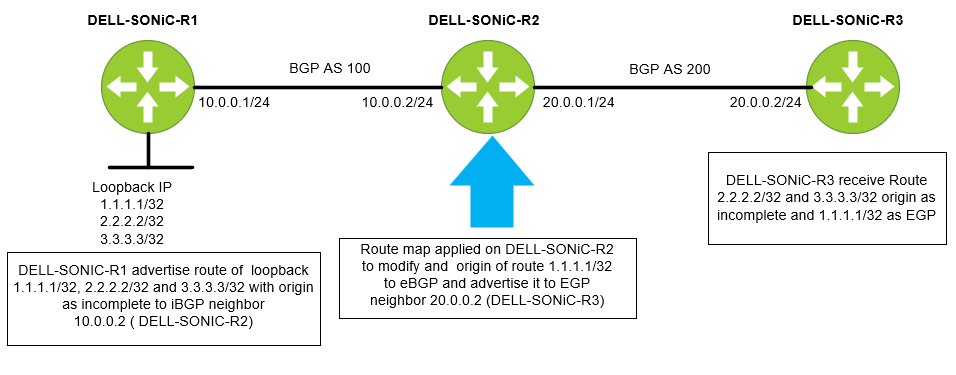

Vereiste: Zie onderstaande topologie. Drie loopback IP 1.1.1.1/32, 2.2.2.2/32 en 3.3.3.3/32 wordt geadverteerd door DELL-SONiC-R1 naar DELL-SONiC-R2 met behulp van BGP.Bedenk dat de route naar 1.1.1.1/32 moet worden geadverteerd als Origin EGP om te worden ontvangen op DELL-SONiC-R3.
De routes 2.2.2.2/32 en 3.3.3.3/32 mogen niet worden gewijzigd.
Laten we eerst een lijst met voorvoegsels configureren. Laten we de lijst met voorvoegsels IP-LIST-TO-MODIFY noemen en het voorvoegsel 1.1.1.1/32 toestaan.
DELL-SONiC-R2# configure DELL-SONiC-R2(config)# ip prefix-list IP-LIST-TO-MODIFY seq 1 permit 1.1.1.1/32 DELL-SONiC-R2(config)# exit DELL-SONiC-R2# |
DELL-SONiC-R2# show ip prefix-list
IP prefix list IP-LIST-TO-MODIFY:
seq 1 permit 1.1.1.1/32
DELL-SONiC-R2# |
Laten we de routekaart configureren op DELL-SONiC-R2. Laten we de routekaart MAP-TO-MODIFICATION noemen
DELL-SONiC-R2# configure DELL-SONiC-R2(config)# route-map MAP-TO-MODIFICATION permit 1 DELL-SONiC-R2(config-route-map)# match ip address prefix-list IP-LIST-TO-MODIFY DELL-SONiC-R2(config-route-map)# set origin egp DELL-SONiC-R2(config-route-map)# exit DELL-SONiC-R2(config)# route-map MAP-TO-MODIFICATION permit 2 DELL-SONiC-R2(config-route-map)# exit DELL-SONiC-R2(config)# exit DELL-SONiC-R2# |
Laten we de configuratie opsplitsen voor verdere uitleg.
Here under sequence 1 the match condition is to match any IP in prefix list IP-LIST-TO-MODIFY where we already have specified 1.1.1.1/32. So when 1.1.1.1/32 IP matches the cation to be taken is set the origin code to egp. DELL-SONiC-R2# configure DELL-SONiC-R2(config)# route-map MAP-TO-MODIFICATION permit 1 DELL-SONiC-R2(config-route-map)# match ip address prefix-list IP-LIST-TO-MODIFY DELL-SONiC-R2(config-route-map)# set origin egp DELL-SONiC-R2(config-route-map)# exit |
The next sequence is to allow all other routes (2.2.2.2/32 and 3.3.3.3/32) without any modification. You can write a separate prefix list for this but for simplicity we are not defining any match entry. If a match entry is not present, all routes are considered match under the sequence. If no set action is specified the default action is redistribute the route without any modification. DELL-SONiC-R2(config)# route-map MAP-TO-MODIFICATION permit 2 DELL-SONiC-R2(config-route-map)# exit DELL-SONiC-R2(config)# exit DELL-SONiC-R2# |
Laten we de configuratie van de routekaart controleren.
DELL-SONiC-R2# show running-configuration route-map ! route-map MAP-TO-MODIFICATION permit 1 match ip address prefix-list IP-LIST-TO-MODIFY set origin egp ! route-map MAP-TO-MODIFICATION permit 2 DELL-SONiC-R2# |
DELL-SONiC-R2# show route-map
Route map MAP-TO-MODIFICATION:
permit, sequence 1
Match clauses:
ip address prefix-list IP-LIST-TO-MODIFY
Set clauses:
route origin EGP
Call clauses:
Actions:
Exit routemap
permit, sequence 2
Match clauses:
Set clauses:
Call clauses:
Actions:
Exit routemap
DELL-SONiC-R2# |
Laten we de routekaart MAP-TO-MODIFICATION toepassen in de uitgaande richting naar buur DELL-SONiC-R3 (20.0.0.2)
DELL-SONiC-R2(config)# router bgp 100 DELL-SONiC-R2(config-router-bgp)# neighbor 20.0.0.2 DELL-SONiC-R2(config-router-bgp-neighbor)# remote-as 200 DELL-SONiC-R2(config-router-bgp-neighbor)# no shutdown DELL-SONiC-R2(config-router-bgp-neighbor)# address-family ipv4 unicast DELL-SONiC-R2(config-router-bgp-neighbor-af)# route-map MAP-TO-MODIFICATION out ===>Apply the Route-map in outbound direction DELL-SONiC-R2(config-router-bgp-neighbor-af)# end DELL-SONiC-R2# |
Laten we de BGP-configuratie controleren.
DELL-SONiC-R2# show running-configuration bgp ! router bgp 100 log-neighbor-changes timers 60 180 ! neighbor 10.0.0.1 remote-as 100 ! address-family ipv4 unicast activate ! neighbor 20.0.0.2 remote-as 200 ! address-family ipv4 unicast activate route-map MAP-TO-MODIFICATION out DELL-SONiC-R2# |
We kunnen de routekaart MAP-TO-MODIFICATION zien die is toegepast op buurman 20.0.0.2.
DELL-SONiC-R2# show bgp ipv4 unicast neighbors 20.0.0.2
BGP neighbor is 20.0.0.2, remote AS 200, local AS 100, external link
BGP version 4, remote router ID 20.0.0.2 , local router ID 20.0.0.1
BGP state = Established, up for 00:35:59
Last read 00:00:59, Last write 00:00:59
Hold time is 180 seconds, keepalive interval is 60 seconds
Minimum time between advertisement runs is 0 seconds
Neighbor capabilities:
4 Byte AS: advertised and received
AddPath IPv4 Unicast Receive: advertised and received
Route refresh: advertised and received
Multiprotocol Extension: advertised and received
Graceful restart: advertised and received
Hostname capability advertised (name: DELL-SONiC-R2) received (name: DELL-SONiC-R3)
Message statistics:
InQ depth is 0
OutQ depth is 0
Sent Rcvd
Opens: 2 2
Notifications: 0 0
Updates: 10 4
Keepalive: 37 37
Route Refresh: 0 0
Capability: 0 0
Total: 49 43
For address family: IPv4 Unicast
Address-family enabled
Prefixes received 0
Export policy:
MAP-TO-MODIFICATION
Connections established 2, dropped 1
Last reset 00:36:00, Last reset reason Peer closed the session
Local host: 20.0.0.1, Local port: 57552
Foreign host: 20.0.0.2, Foreign port: 179
BGP Connect Retry Timer in Seconds 30
DELL-SONiC-R2# |
Controle
Laten we eens kijken hoe de routes 1.1.1.1/32, 2.2.2.2/32 en 3.3.3.3/32 eruit zien op DELL-SONiC-R1, DELL-SONiC-R2, DELL-SONiC-R3.
On DELL-SONiC-R1
DELL-SONiC-R1# show bgp ipv4 unicast
BGP routing table information for VRF default
Router identifier 10.0.0.1, local AS number 100
Status codes: R - removed, S - stale, s - suppressed, * - valid
h - history, d - damped, > - best, = - multipath, q - queued, r - RIB-failure
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPref Weight Path
*> 1.1.1.1/32 0.0.0.0 0 32768 ?
*> 2.2.2.2/32 0.0.0.0 0 32768 ?
*> 3.3.3.3/32 0.0.0.0 0 32768 ?
*> 10.0.0.0/24 0.0.0.0 0 32768 ?
DELL-SONiC-R1# |
DELL-SONiC-R1# show bgp ipv4 unicast 1.1.1.1
BGP routing table entry for 1.1.1.1/32
Paths: (1 available, best #1, table default)
Local
0.0.0.0 from 0.0.0.0 (10.0.0.1)
Origin incomplete, metric 0, weight 32768, valid, best (First path received)
Last update: 2024-02-21 17:15:48+0000
DELL-SONiC-R1#
DELL-SONiC-R1# show bgp ipv4 unicast 2.2.2.2
BGP routing table entry for 2.2.2.2/32
Paths: (1 available, best #1, table default)
Local
0.0.0.0 from 0.0.0.0 (10.0.0.1)
Origin incomplete, metric 0, weight 32768, valid, best (First path received)
Last update: 2024-02-21 17:15:48+0000
DELL-SONiC-R1#
We can see the Origin incomplete for 1.1.1.1/32 and 2.2.2.2/32
|
DELL-SONiC-R1# show ip route
Codes: K - kernel route, C - connected, S - static, B - BGP, O - OSPF
> - selected route, * - FIB route, q - queued route, r - rejected route
Destination Gateway Dist/Metric Last Update
--------------------------------------------------------------------------------------------------------------------------------
C>* 1.1.1.1/32 Direct Loopback0 0/0 00:38:32 ago
C>* 2.2.2.2/32 Direct Loopback1 0/0 00:38:32 ago
C>* 3.3.3.3/32 Direct Loopback3 0/0 00:38:32 ago
C>* 10.0.0.0/24 Direct Eth1/1 0/0 00:38:32 ago |
On DELL-SONiC-R2
DELL-SONiC-R2# show bgp ipv4 unicast
BGP routing table information for VRF default
Router identifier 20.0.0.1, local AS number 100
Status codes: R - removed, S - stale, s - suppressed, * - valid
h - history, d - damped, > - best, = - multipath, q - queued, r - RIB-failure
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPref Weight Path
*> 1.1.1.1/32 10.0.0.1 0 100 0 ?
*> 2.2.2.2/32 10.0.0.1 0 100 0 ?
*> 3.3.3.3/32 10.0.0.1 0 100 0 ?
*> 10.0.0.0/24 10.0.0.1 0 100 0 ?
DELL-SONiC-R2# |
DELL-SONiC-R2# show bgp ipv4 unicast 1.1.1.1
BGP routing table entry for 1.1.1.1/32
Paths: (1 available, best #1, table default)
Local
10.0.0.1 from 10.0.0.1 (10.0.0.1)
Origin incomplete, metric 0, localpref 100, valid, internal, best (First path received)
Last update: 2024-02-21 17:17:25+0000
DELL-SONiC-R2#
DELL-SONiC-R2# show bgp ipv4 unicast 2.2.2.2
BGP routing table entry for 2.2.2.2/32
Paths: (1 available, best #1, table default)
Local
10.0.0.1 from 10.0.0.1 (10.0.0.1)
Origin incomplete, metric 0, localpref 100, valid, internal, best (First path received)
Last update: 2024-02-21 17:17:26+0000
DELL-SONiC-R2#
We can see the Origin incomplete for 1.1.1.1/32 and 2.2.2.2/32.
|
DELL-SONiC-R2# show ip route
Codes: K - kernel route, C - connected, S - static, B - BGP, O - OSPF
> - selected route, * - FIB route, q - queued route, r - rejected route
Destination Gateway Dist/Metric Last Update
--------------------------------------------------------------------------------------------------------------------------------
B>* 1.1.1.1/32 via 10.0.0.1 Eth1/1 200/0 00:39:48 ago
B>* 2.2.2.2/32 via 10.0.0.1 Eth1/1 200/0 00:39:48 ago
B>* 3.3.3.3/32 via 10.0.0.1 Eth1/1 200/0 00:39:48 ago
B 10.0.0.0/24 via 10.0.0.1 200/0 00:39:48 ago
C>* 10.0.0.0/24 Direct Eth1/1 0/0 00:40:08 ago
C>* 20.0.0.0/24 Direct Eth1/2 0/0 00:40:08 ago |
On DELL-SONiC-R3
DELL-SONiC-R3# show bgp ipv4 unicast
BGP routing table information for VRF default
Router identifier 20.0.0.2, local AS number 200
Status codes: R - removed, S - stale, s - suppressed, * - valid
h - history, d - damped, > - best, = - multipath, q - queued, r - RIB-failure
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPref Weight Path
*> 1.1.1.1/32 20.0.0.1 0 100 e
*> 2.2.2.2/32 20.0.0.1 0 100 ?
*> 3.3.3.3/32 20.0.0.1 0 100 ?
*> 10.0.0.0/24 20.0.0.1 0 100 ?
DELL-SONiC-R3#
Note the e(highlighted in red). This means the origin is EGP for 1.1.1.1/32.
|
DELL-SONiC-R3# show bgp ipv4 unicast 1.1.1.1/32
BGP routing table entry for 1.1.1.1/32
Paths: (1 available, best #1, table default)
100
20.0.0.1 from 20.0.0.1 (20.0.0.1)
Origin EGP, valid, best
Last update: 2024-02-21 17:17:27+0000
DELL-SONiC-R3#
We can see 1.1.1.1/32 has Origin EGP.
|
Lets check 2.2.2.2/32 origin
DELL-SONiC-R3# show bgp ipv4 unicast 2.2.2.2
BGP routing table entry for 2.2.2.2/32
Paths: (1 available, best #1, table default)
100
20.0.0.1 from 20.0.0.1 (20.0.0.1)
Origin incomplete, metric , valid, external, best (First path received)
Last update: 2024-02-21 17:17:26+0000
DELL-SONiC-R3#
We can see Origin incomplete for 2.2.2.2/32. |
DELL-SONiC-R3# show ip route
Codes: K - kernel route, C - connected, S - static, B - BGP, O - OSPF
> - selected route, * - FIB route, q - queued route, r - rejected route
Destination Gateway Dist/Metric Last Update
--------------------------------------------------------------------------------------------------------------------------------
B>* 1.1.1.1/32 via 20.0.0.1 Eth1/2 20/0 00:41:27 ago
B>* 2.2.2.2/32 via 20.0.0.1 Eth1/2 20/0 00:41:27 ago
B>* 3.3.3.3/32 via 20.0.0.1 Eth1/2 20/0 00:41:27 ago
B>* 10.0.0.0/24 via 20.0.0.1 Eth1/2 20/0 00:41:27 ago
C>* 20.0.0.0/24 Direct Eth1/2 0/0 00:41:39 ago
DELL-SONiC-R3#
|
Affected Products
Enterprise SONiC Distribution, PowerSwitch E3200-ON Series, Dell EMC Networking N3200-ON, PowerSwitch S5212F-ON, PowerSwitch S5224F-ON, PowerSwitch S5232F-ON, PowerSwitch S5248F-ON, PowerSwitch S5296F-ON, PowerSwitch Z9264F-ON, PowerSwitch Z9332F-ON
, PowerSwitch Z9432F-ON
...
Article Properties
Article Number: 000222196
Article Type: How To
Last Modified: 21 Mar 2024
Version: 8
Find answers to your questions from other Dell users
Support Services
Check if your device is covered by Support Services.
