Mapa de rotas do Dell Networking SONiC
Summary: Este artigo explica o mapa de rotas com um exemplo básico do Dell Networking SONiC.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
| Pré-requisitos Estamos usando a nomenclatura de interface padrão para demonstrar os conceitos. Consulte o artigo Dell Networking série S: Configuração básica da interface — SONiC 4.0 para obter mais informações sobre nomenclatura da interface |
Índice
O que é um Mapa de Rotas.Corresponder e definir valores de instrução.
Sintaxe de
configuraçãoCriar mapa
de rotasDeclaração de
jogoDefinir instrução
Declaração de
chamadaRemover configuração
de mapa de rotaVerificar mapa
de rotaExemplo de configuração
O que é um Mapa de Rotas.
O mapa de rotas é usado para editar e controlar o aprendizado de rotas no processo de roteamento OSPF ou BGP. Ele também desempenha um papel na geração de uma rota padrão dentro de um processo de roteamento OSPF. Essencialmente, um mapa de rotas especifica quais rotas de um protocolo de roteamento especificado podem ser redistribuídas no processo de roteamento de destino.Para filtrar rotas para redistribuição, use mapas de rota com listas de prefixos IP e/ou lista de caminhos AS.
A tabela abaixo descreve as ações executadas quando vários comandos de correspondência são encontrados em uma única sequência de mapa de rota.
| Declaração de mapa de rota | Instrução da lista de prefixos | Correspondência de rota/Nenhuma correspondência | Ação |
|---|---|---|---|
| Permitir | Permitir | Jogo | A rota é permitida e pode realizar set ou call. |
| Permitir | Sem correspondência | Continue com a próxima sequência de mapa de rota | |
| Negar | Jogo | Continue com a próxima sequência de mapa de rota | |
| Negar | Sem correspondência | Continue com a próxima sequência de mapa de rota | |
| Negar | Permitir | Jogo | A rota é negada. |
| Permitir | Sem correspondência | Continue com a próxima sequência de mapa de rota | |
| Negar | Jogo | Continue com a próxima sequência de mapa de rota | |
| Negar | Sem correspondência | Continue com a próxima sequência de mapa de rota |
Corresponder e definir valores de instrução.
Cada instrução de mapa de rota tem dois tipos de valores:- Um valor de correspondência seleciona rotas às quais essa instrução deve ser aplicada.
- Um valor definido modifica as informações que devem ser redistribuídas no protocolo de destino.
Se os critérios de correspondência falharem, significa que esta declaração não é aplicável à rota, a DELL SONiC continuará a avaliar a rota em relação à próxima declaração no mapa de rotas. A varredura do mapa de rota continua até que uma instrução seja encontrada que corresponda à rota ou até que o final do mapa de rota seja alcançado.
Um valor de correspondência ou conjunto em cada instrução pode ser perdido ou repetido várias vezes, se uma destas condições existir:
- Se várias entradas de correspondência estiverem presentes em uma declaração, todas deverão ser bem-sucedidas para uma determinada rota para que essa rota corresponda à instrução (um algoritmo lógico E é aplicado)
- Se uma entrada de correspondência vê vários objetos em uma entrada, qualquer um deles deve corresponder (um algoritmo lógico OR é aplicado)
- Se uma entrada de correspondência não estiver presente, todas as rotas corresponderão à declaração.
- Se uma entrada definida não estiver presente na instrução de permissão route-map, a rota será redistribuída sem modificação de seus atributos atuais.
- Uma instrução de mapa de rota sem uma entrada de correspondência ou conjunto executa uma ação. Uma instrução de permissão vazia permite uma redistribuição das rotas restantes sem modificação.
- Uma declaração de negação vazia não permite uma redistribuição de outras rotas, pois essa é a ação padrão se um mapa de rotas for concluído verificado, mas nenhuma correspondência explícita for encontrada.
Sintaxe de configuração
Criar mapa de rotas
Crie um mapa de rota para corresponder aos parâmetros de rota listados na próxima etapa. Especifique uma instrução permit ou deny para configurar como as rotas correspondentes são tratadas. Digite o número sequencial para a ordem em que a instrução é processada no mapa.Sintaxe do comando
admin@DELLSONiC :~$ sonic-cli
DELLSONiC # configure
DELLSONiC (config)# route-map map-name {permit | deny} {sequence-number}
|
Declaração de jogo
No modo de configuração de mapa de rotas, digite qualquer uma dessas instruções de correspondência para selecionar rotas.Sintaxe do comando
admin@DELLSONiC :~$ sonic-cli
DELLSONiC # configure
DELLSONiC (config)# route-map map-name {permit | deny} {sequence-number}
DELLSONiC(config-route-map)# match {match statement}
|
Possible Match Statements as-path Set routing policy match criteria as-path community Set routing policy match criteria to BGP community evpn Set routing policy match criteria to BGP Ethernet Virtual Private Network ext-community Set routing policy match criteria to BGP extended community interface Set routing policy match criteria to interface ip Set routing policy match criteria ipv6 Set routing policy match criteria local-preference Set routing policy match criteria to local-preference metric Set routing policy match criteria to metric origin Specify BGP origin peer Set routing policy match criteria to peer IP source-protocol Specify source protocol source-vrf Source VRF tag Redistributes routes in the routing table that match the specified tags. |
Definir instrução
No modo de configuração de mapa de rotas, digite qualquer uma dessas instruções de conjunto para alterar o atributo BGP especificado nas rotas correspondentes.Sintaxe do comando
admin@DELLSONiC :~$ sonic-cli
DELLSONiC # configure
DELLSONiC (config)# route-map map-name {permit | deny} {sequence-number}
DELLSONiC(config-route-map)# set {Set-statement}
|
Possible Set-Statement as-path Transform BGP AS-path attribute comm-list Set BGP community list (for deletion) community BGP community attribute extcommunity BGP extended community attribute ip IPv4 information ipv6 IPv6 information local-preference BGP local preference path attribute metric Set metric value action for the routing policy origin BGP origin code tag Tag value for routing protocol weight BGP weight for routing table |
Declaração de chamada
A instrução "call" permite chamar outro mapa de rota se a condição de correspondência for atendida.Sintaxe do comando
admin@DELLSONiC :~$ sonic-cli
DELLSONiC # configure
DELLSONiC (config)# route-map map-name {permit | deny} {sequence-number}
DELLSONiC (config-route-map)# call {route-map-name}
|
Remover configuração
Certifique-se de remover qualquer associação de mapa de rota antes de remover o mapa de rota.Para remover um valor configurado em uma entrada de mapa de rota, digite o comando no version do comando match ou set.
Exemplo
admin@DELLSONiC :~$ sonic-cli
DELLSONiC # configure
DELLSONiC (config)# route-map map-name {permit | deny} {sequence-number}
DELLSONiC (config-route-map)# no match as-path
DELLSONiC (config-route-map)# no set origin
DELLSONiC (config-route-map)# no call
|
admin@DELLSONiC :~$ sonic-cli DELLSONiC # configure DELLSONiC (config)# no route-map map-name |
Verificar mapa de rota
Use os comandos abaixo para verificar a configuração do mapa de rotas. DELLSONiC# show route-map |
DELLSONiC# show route-map {route-map-name} |
Use os comandos abaixo para localizar o mapa de rotas aplicado a um vizinho.
DELLSONiC# show bgp ipv4 unicast neighbors |
DELLSONiC# show bgp ipv6 unicast neighbors |
Você também pode executar grep com política nos comandos acima para ver uma saída menor. DELLSONiC#show bgp ipv4 unicast neighbors <neighbor>| find policy |
Exemplo de configuração

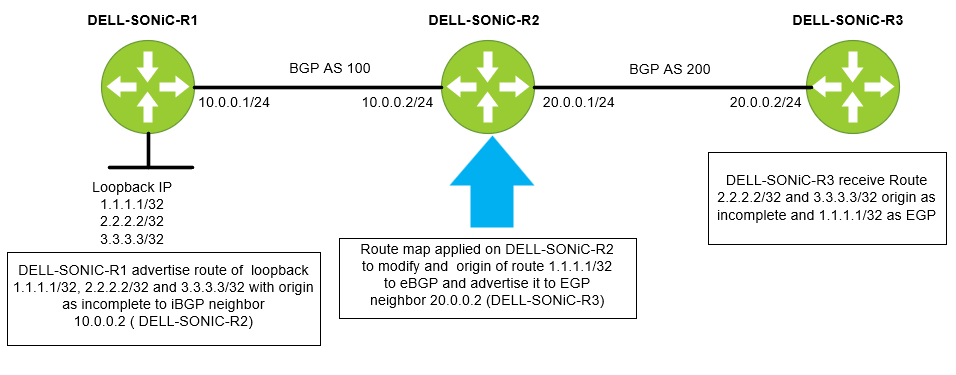

Requisito: Consulte a topologia abaixo. O IP de três loopbacks 1.1.1.1/32, 2.2.2.2/32 e 3.3.3.3/32 é anunciado pelo DELL-SONiC-R1 para o DELL-SONiC-R2 usando BGP.Considere que precisamos que a rota para 1.1.1.1/32 seja anunciada como tendo o EGP de origem a ser recebida no DELL-SONiC-R3.
As linhas 2.2.2.2/32 e 3.3.3.3/32 não devem ser alteradas.
Primeiro, vamos configurar uma lista de prefixos. Vamos nomear a lista de prefixos IP-LIST-TO-MODIFY e permitir o prefixo 1.1.1.1/32.
DELL-SONiC-R2# configure DELL-SONiC-R2(config)# ip prefix-list IP-LIST-TO-MODIFY seq 1 permit 1.1.1.1/32 DELL-SONiC-R2(config)# exit DELL-SONiC-R2# |
DELL-SONiC-R2# show ip prefix-list
IP prefix list IP-LIST-TO-MODIFY:
seq 1 permit 1.1.1.1/32
DELL-SONiC-R2# |
Vamos configurar o mapa de rotas em DELL-SONiC-R2. Vamos nomear o mapa de rotas de MAP-TO-MODIFICATION
DELL-SONiC-R2# configure DELL-SONiC-R2(config)# route-map MAP-TO-MODIFICATION permit 1 DELL-SONiC-R2(config-route-map)# match ip address prefix-list IP-LIST-TO-MODIFY DELL-SONiC-R2(config-route-map)# set origin egp DELL-SONiC-R2(config-route-map)# exit DELL-SONiC-R2(config)# route-map MAP-TO-MODIFICATION permit 2 DELL-SONiC-R2(config-route-map)# exit DELL-SONiC-R2(config)# exit DELL-SONiC-R2# |
Vamos detalhar a configuração para obter mais explicações.
Here under sequence 1 the match condition is to match any IP in prefix list IP-LIST-TO-MODIFY where we already have specified 1.1.1.1/32. So when 1.1.1.1/32 IP matches the cation to be taken is set the origin code to egp. DELL-SONiC-R2# configure DELL-SONiC-R2(config)# route-map MAP-TO-MODIFICATION permit 1 DELL-SONiC-R2(config-route-map)# match ip address prefix-list IP-LIST-TO-MODIFY DELL-SONiC-R2(config-route-map)# set origin egp DELL-SONiC-R2(config-route-map)# exit |
The next sequence is to allow all other routes (2.2.2.2/32 and 3.3.3.3/32) without any modification. You can write a separate prefix list for this but for simplicity we are not defining any match entry. If a match entry is not present, all routes are considered match under the sequence. If no set action is specified the default action is redistribute the route without any modification. DELL-SONiC-R2(config)# route-map MAP-TO-MODIFICATION permit 2 DELL-SONiC-R2(config-route-map)# exit DELL-SONiC-R2(config)# exit DELL-SONiC-R2# |
Vamos verificar a configuração do mapa de rotas.
DELL-SONiC-R2# show running-configuration route-map ! route-map MAP-TO-MODIFICATION permit 1 match ip address prefix-list IP-LIST-TO-MODIFY set origin egp ! route-map MAP-TO-MODIFICATION permit 2 DELL-SONiC-R2# |
DELL-SONiC-R2# show route-map
Route map MAP-TO-MODIFICATION:
permit, sequence 1
Match clauses:
ip address prefix-list IP-LIST-TO-MODIFY
Set clauses:
route origin EGP
Call clauses:
Actions:
Exit routemap
permit, sequence 2
Match clauses:
Set clauses:
Call clauses:
Actions:
Exit routemap
DELL-SONiC-R2# |
Vamos aplicar o mapa de rota MAP-TO-MODIFICATION na direção de saída ao vizinho DELL-SONiC-R3 (20.0.0.2)
DELL-SONiC-R2(config)# router bgp 100 DELL-SONiC-R2(config-router-bgp)# neighbor 20.0.0.2 DELL-SONiC-R2(config-router-bgp-neighbor)# remote-as 200 DELL-SONiC-R2(config-router-bgp-neighbor)# no shutdown DELL-SONiC-R2(config-router-bgp-neighbor)# address-family ipv4 unicast DELL-SONiC-R2(config-router-bgp-neighbor-af)# route-map MAP-TO-MODIFICATION out ===>Apply the Route-map in outbound direction DELL-SONiC-R2(config-router-bgp-neighbor-af)# end DELL-SONiC-R2# |
Vamos verificar a configuração do bgp.
DELL-SONiC-R2# show running-configuration bgp ! router bgp 100 log-neighbor-changes timers 60 180 ! neighbor 10.0.0.1 remote-as 100 ! address-family ipv4 unicast activate ! neighbor 20.0.0.2 remote-as 200 ! address-family ipv4 unicast activate route-map MAP-TO-MODIFICATION out DELL-SONiC-R2# |
Podemos ver o mapa de rotas MAP-TO-MODIFICATION aplicado no vizinho 20.0.0.2.
DELL-SONiC-R2# show bgp ipv4 unicast neighbors 20.0.0.2
BGP neighbor is 20.0.0.2, remote AS 200, local AS 100, external link
BGP version 4, remote router ID 20.0.0.2 , local router ID 20.0.0.1
BGP state = Established, up for 00:35:59
Last read 00:00:59, Last write 00:00:59
Hold time is 180 seconds, keepalive interval is 60 seconds
Minimum time between advertisement runs is 0 seconds
Neighbor capabilities:
4 Byte AS: advertised and received
AddPath IPv4 Unicast Receive: advertised and received
Route refresh: advertised and received
Multiprotocol Extension: advertised and received
Graceful restart: advertised and received
Hostname capability advertised (name: DELL-SONiC-R2) received (name: DELL-SONiC-R3)
Message statistics:
InQ depth is 0
OutQ depth is 0
Sent Rcvd
Opens: 2 2
Notifications: 0 0
Updates: 10 4
Keepalive: 37 37
Route Refresh: 0 0
Capability: 0 0
Total: 49 43
For address family: IPv4 Unicast
Address-family enabled
Prefixes received 0
Export policy:
MAP-TO-MODIFICATION
Connections established 2, dropped 1
Last reset 00:36:00, Last reset reason Peer closed the session
Local host: 20.0.0.1, Local port: 57552
Foreign host: 20.0.0.2, Foreign port: 179
BGP Connect Retry Timer in Seconds 30
DELL-SONiC-R2# |
Verificação
Vamos ver como as rotas 1.1.1.1/32, 2.2.2.2/32 e 3.3.3.3/32 estão no DELL-SONiC-R1, DELL-SONiC-R2, DELL-SONiC-R3.
No DELL-SONiC-R1
DELL-SONiC-R1# show bgp ipv4 unicast
BGP routing table information for VRF default
Router identifier 10.0.0.1, local AS number 100
Status codes: R - removed, S - stale, s - suppressed, * - valid
h - history, d - damped, > - best, = - multipath, q - queued, r - RIB-failure
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPref Weight Path
*> 1.1.1.1/32 0.0.0.0 0 32768 ?
*> 2.2.2.2/32 0.0.0.0 0 32768 ?
*> 3.3.3.3/32 0.0.0.0 0 32768 ?
*> 10.0.0.0/24 0.0.0.0 0 32768 ?
DELL-SONiC-R1# |
DELL-SONiC-R1# show bgp ipv4 unicast 1.1.1.1
BGP routing table entry for 1.1.1.1/32
Paths: (1 available, best #1, table default)
Local
0.0.0.0 from 0.0.0.0 (10.0.0.1)
Origin incomplete, metric 0, weight 32768, valid, best (First path received)
Last update: 2024-02-21 17:15:48+0000
DELL-SONiC-R1#
DELL-SONiC-R1# show bgp ipv4 unicast 2.2.2.2
BGP routing table entry for 2.2.2.2/32
Paths: (1 available, best #1, table default)
Local
0.0.0.0 from 0.0.0.0 (10.0.0.1)
Origin incomplete, metric 0, weight 32768, valid, best (First path received)
Last update: 2024-02-21 17:15:48+0000
DELL-SONiC-R1#
We can see the Origin incomplete for 1.1.1.1/32 and 2.2.2.2/32
|
DELL-SONiC-R1# show ip route
Codes: K - kernel route, C - connected, S - static, B - BGP, O - OSPF
> - selected route, * - FIB route, q - queued route, r - rejected route
Destination Gateway Dist/Metric Last Update
--------------------------------------------------------------------------------------------------------------------------------
C>* 1.1.1.1/32 Direct Loopback0 0/0 00:38:32 ago
C>* 2.2.2.2/32 Direct Loopback1 0/0 00:38:32 ago
C>* 3.3.3.3/32 Direct Loopback3 0/0 00:38:32 ago
C>* 10.0.0.0/24 Direct Eth1/1 0/0 00:38:32 ago |
No DELL-SONiC-R2
DELL-SONiC-R2# show bgp ipv4 unicast
BGP routing table information for VRF default
Router identifier 20.0.0.1, local AS number 100
Status codes: R - removed, S - stale, s - suppressed, * - valid
h - history, d - damped, > - best, = - multipath, q - queued, r - RIB-failure
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPref Weight Path
*> 1.1.1.1/32 10.0.0.1 0 100 0 ?
*> 2.2.2.2/32 10.0.0.1 0 100 0 ?
*> 3.3.3.3/32 10.0.0.1 0 100 0 ?
*> 10.0.0.0/24 10.0.0.1 0 100 0 ?
DELL-SONiC-R2# |
DELL-SONiC-R2# show bgp ipv4 unicast 1.1.1.1
BGP routing table entry for 1.1.1.1/32
Paths: (1 available, best #1, table default)
Local
10.0.0.1 from 10.0.0.1 (10.0.0.1)
Origin incomplete, metric 0, localpref 100, valid, internal, best (First path received)
Last update: 2024-02-21 17:17:25+0000
DELL-SONiC-R2#
DELL-SONiC-R2# show bgp ipv4 unicast 2.2.2.2
BGP routing table entry for 2.2.2.2/32
Paths: (1 available, best #1, table default)
Local
10.0.0.1 from 10.0.0.1 (10.0.0.1)
Origin incomplete, metric 0, localpref 100, valid, internal, best (First path received)
Last update: 2024-02-21 17:17:26+0000
DELL-SONiC-R2#
We can see the Origin incomplete for 1.1.1.1/32 and 2.2.2.2/32.
|
DELL-SONiC-R2# show ip route
Codes: K - kernel route, C - connected, S - static, B - BGP, O - OSPF
> - selected route, * - FIB route, q - queued route, r - rejected route
Destination Gateway Dist/Metric Last Update
--------------------------------------------------------------------------------------------------------------------------------
B>* 1.1.1.1/32 via 10.0.0.1 Eth1/1 200/0 00:39:48 ago
B>* 2.2.2.2/32 via 10.0.0.1 Eth1/1 200/0 00:39:48 ago
B>* 3.3.3.3/32 via 10.0.0.1 Eth1/1 200/0 00:39:48 ago
B 10.0.0.0/24 via 10.0.0.1 200/0 00:39:48 ago
C>* 10.0.0.0/24 Direct Eth1/1 0/0 00:40:08 ago
C>* 20.0.0.0/24 Direct Eth1/2 0/0 00:40:08 ago |
No DELL-SONiC-R3
DELL-SONiC-R3# show bgp ipv4 unicast
BGP routing table information for VRF default
Router identifier 20.0.0.2, local AS number 200
Status codes: R - removed, S - stale, s - suppressed, * - valid
h - history, d - damped, > - best, = - multipath, q - queued, r - RIB-failure
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPref Weight Path
*> 1.1.1.1/32 20.0.0.1 0 100 e
*> 2.2.2.2/32 20.0.0.1 0 100 ?
*> 3.3.3.3/32 20.0.0.1 0 100 ?
*> 10.0.0.0/24 20.0.0.1 0 100 ?
DELL-SONiC-R3#
Note the e(highlighted in red). This means the origin is EGP for 1.1.1.1/32.
|
DELL-SONiC-R3# show bgp ipv4 unicast 1.1.1.1/32
BGP routing table entry for 1.1.1.1/32
Paths: (1 available, best #1, table default)
100
20.0.0.1 from 20.0.0.1 (20.0.0.1)
Origin EGP, valid, best
Last update: 2024-02-21 17:17:27+0000
DELL-SONiC-R3#
We can see 1.1.1.1/32 has Origin EGP.
|
Lets check 2.2.2.2/32 origin
DELL-SONiC-R3# show bgp ipv4 unicast 2.2.2.2
BGP routing table entry for 2.2.2.2/32
Paths: (1 available, best #1, table default)
100
20.0.0.1 from 20.0.0.1 (20.0.0.1)
Origin incomplete, metric , valid, external, best (First path received)
Last update: 2024-02-21 17:17:26+0000
DELL-SONiC-R3#
We can see Origin incomplete for 2.2.2.2/32. |
DELL-SONiC-R3# show ip route
Codes: K - kernel route, C - connected, S - static, B - BGP, O - OSPF
> - selected route, * - FIB route, q - queued route, r - rejected route
Destination Gateway Dist/Metric Last Update
--------------------------------------------------------------------------------------------------------------------------------
B>* 1.1.1.1/32 via 20.0.0.1 Eth1/2 20/0 00:41:27 ago
B>* 2.2.2.2/32 via 20.0.0.1 Eth1/2 20/0 00:41:27 ago
B>* 3.3.3.3/32 via 20.0.0.1 Eth1/2 20/0 00:41:27 ago
B>* 10.0.0.0/24 via 20.0.0.1 Eth1/2 20/0 00:41:27 ago
C>* 20.0.0.0/24 Direct Eth1/2 0/0 00:41:39 ago
DELL-SONiC-R3#
|
Affected Products
Enterprise SONiC Distribution, PowerSwitch E3200-ON Series, Dell EMC Networking N3200-ON, PowerSwitch S5212F-ON, PowerSwitch S5224F-ON, PowerSwitch S5232F-ON, PowerSwitch S5248F-ON, PowerSwitch S5296F-ON, PowerSwitch Z9264F-ON, PowerSwitch Z9332F-ON
, PowerSwitch Z9432F-ON
...
Article Properties
Article Number: 000222196
Article Type: How To
Last Modified: 21 Mar 2024
Version: 8
Find answers to your questions from other Dell users
Support Services
Check if your device is covered by Support Services.
