SmartFabric OS10 가상 링크 트렁킹 Layer 2 레퍼런스 아키텍처

Dell Virtual Link Trunking을 사용하면 두 노드 간에 Layer-2 정보를 공유할 수 있습니다. 이를 위해 동일한 VLT domain-id 둘 다에서 구성해야 합니다. VLT 노드. 신속한 컨버전스와 최적의 서비스를 위해 VLT MAC 주소는 다음을 사용하여 두 노드 모두에서 구성해야 합니다. vlt-mac 명령(선택 사항). 없는 경우 vlt-mac 구성(기본 구성인 경우) VLT 노드가 다운되면 VLT 보조 노드의 포트 채널이 플랩되어 트래픽이 약간 중단됩니다.

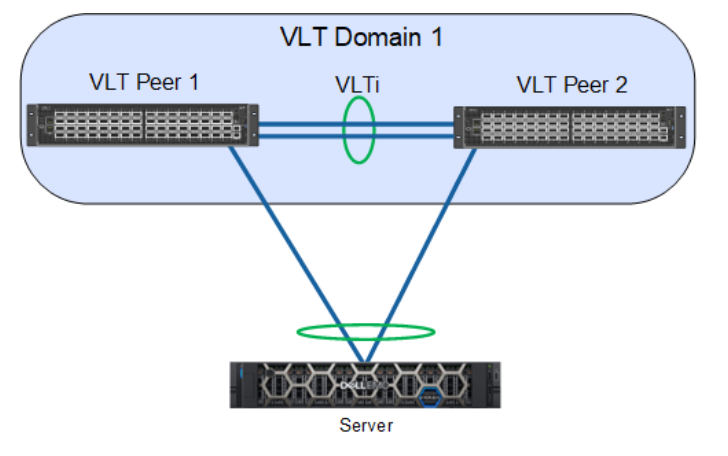

그림 1. 단순 레이어 2 VLT

주 노드 선택의 우선 순위는 하위 시스템을 기반으로 합니다 mac-address 스위치의; 그러나 primary-priority 명령을 실행하는 CAU 플러그인을 사용하는 경우 VLT 우선 순위가 가장 적게 구성된 노드가 기본 노드로 사용됩니다. 이번 선거는 선점되지 않습니다. 기본 노드가 다시 로드되면 보조 역할로 할당됩니다. 역할 변경은 선출 프로세스로 인한 트래픽 흐름의 중단을 방지합니다.

선택은 초기 구성 중 또는 VLT 가 처음 실행됩니다. 이 VLT 역할 선택은 다음을 통해 흐르는 데이터 트래픽에 의미가 없습니다. VLT 도메인에 대한 DC를 나타냅니다. 제어 프로토콜 교환 전용이며 잠재적인 split-control 실패 시나리오.

VLAN ID 4094 교환할 제어 VLAN으로 자동 및 내부적으로 예약됩니다. VLT-related 노드 간의 정보입니다. 이 IPv6 예약된 범위 내에서 자동으로 할당되는 주소는 다음에 대해 매핑됩니다. VLAN 4094 서로 간의 도달 가능성을 위해 VLT 노드.

에 대한 VLT 상호 연결(VLTi) 링크를 클릭하면 두 노드 모두에서 검색 인터페이스가 구성되면 포트 채널 1000이 자동으로 구성되어 물리적 검색 인터페이스를 매핑합니다. 검색 인터페이스를 구성하는 동안 포트를 기본 Layer-2 모드에서 no switchport로 구성해야 합니다.

30초마다 하트비트 메시지가 VLT 노드를 사용하여 피어의 활동성을 확인하고 VLTi 실패 시나리오. 하트비트 간격 값은 구성 가능하며 백업 대상을 통해 피어에 도달합니다. 마찬가지로 keep-alive 메시지(구성할 수 없음)는 VLTi 포트 채널.

예를 들어, VLT 포트 채널의 경우 사용자는 vlt-port-channel id 두 노드의 구성된 포트 채널로 연결합니다. 이 포트 채널 식별자는 두 노드 모두에서 동일해야 합니다.

기억해야 할 중요 요소:

• VLT 포트 채널 인터페이스는 스위치 포트여야 합니다.
• Dell Technologies는 VLT 상호 연결(VLTi)는 정적이어야 합니다. LAG 그리고 당신이 비활성화합니다 LACP 에 VLTi파일의 무결성을 확인합니다.
• RSTP 또는 PVST를 포함하는 경우 RSTP 또는 PVST를 포함하기 전에 구성해야 합니다 VLT 가 구성되었습니다.
• VLT 하트비트는 기본 VRF에서만 지원됩니다.
• 활성화하는 경우 IGMP 스누핑 VLT 피어, 의 값을 확인합니다. delay-restore 명령이 쿼리 간격보다 작지 않습니다.
• 스패닝 트리 루트 브리지가 집계 레이어에 있는지 확인합니다.
• VLT 1G 포트를 통한 상호 연결은 지원되지 않습니다.
• 각 VLT 도메인에는 사용자가 만든 고유한 MAC 주소가 있습니다.
• 에서 VLT 도메인에서 피어 스위치는 동일한 Dell Networking OS 소프트웨어 버전을 실행해야 합니다.
• 를 교체하는 경우 VLT 피어 노드의 경우 스위치를 VLT 시스템 MAC 주소, unit-id및 기타 VLT 기존에 연결하기 전에 매개 변수 VLT 를 사용하는 피어 스위치 VLTi 연결

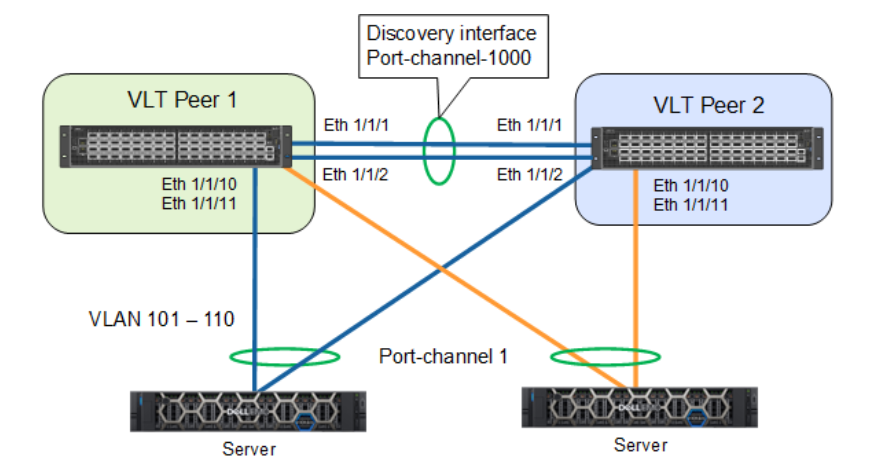

이 샘플 컨피그레이션에서는 1/1/1 및 1/1/2 인터페이스가 검색 인터페이스/VLTi (Po-1000)에서 VLT 피어1. 마찬가지로 1/1/1 및 1/1/2 인터페이스는 에서 검색 인터페이스를 형성합니다. VLT 피어2. 이 VLT 백업 대상은 원격 피어의 관리 IP 주소에 매핑됩니다. 포트 채널 1이 두 곳 모두에서 구성됨 VLT 노드를 인터페이스 1/1/10 및 1/1/11로 사용합니다. VLAN 101-110은 포트 채널 1에 매핑됩니다.

그림 2. 샘플 구성

에 대한 구성 VLT-Peer1 및 VLT-Peer2 는 백업 대상 IP 주소를 제외하고 동일합니다. 에 대한 샘플 구성 VLT-Peer1 의 예시입니다.

VLT-Peer1# configure terminal
VLT-Peer1(config)# interface ethernet 1/1/1
VLT-Peer1(conf-if-eth1/1/1)# no shutdown
VLT-Peer1(conf-if-eth1/1/1)# no switchport
VLT-Peer1(conf-if-eth1/1/1)# exit
VLT-Peer1(config)# interface ethernet 1/1/2
VLT-Peer1(conf-if-eth1/1/2)# no shutdown
VLT-Peer1(conf-if-eth1/1/2)# no switchport
VLT-Peer1(conf-if-eth1/1/2)#exit
VLT-Peer1(config)# vlt-domain 1
VLT-Peer1(conf-vlt-1)# primary-priority 1
VLT-Peer1(conf-vlt-1)# vlt-mac de:11:de:11:de:11
VLT-Peer1(conf-vlt-1)# discovery-interface ethernet 1/1/1
VLT-Peer1(conf-vlt-1)# discovery-interface ethernet 1/1/2
VLT-Peer1(conf-vlt-1)# backup destination 10.16.208.184
VLT-Peer1(config)# interface range vlan 101-110
VLT-Peer1(conf-range-vl-101-110)#exit
VLT-Peer1(config)# interface port-channel 1
VLT-Peer1(conf-if-po-1)# switchport mode trunk
VLT-Peer1(conf-if-po-1)# switchport trunk allowed vlan 101-110
VLT-Peer1(conf-if-po-1)#end

전체 가이드는 Dell SmartFabric OS10 - Virtual Link Trunking - Reference Architecture Guide | Dell Technologies 정보 허브
