Número de artículo: 000125594

Guía visual de Dell Latitude E7470

Resumen: Este artículo es una guía visual que enumera los puertos externos y las características de la laptop Latitude E7470.

Es posible que este artículo se haya traducido automáticamente. Si nos quiere hacer llegar algún comentario sobre la calidad de la traducción, utilice el formulario ubicado en la parte inferior de la página.

Contenido del artículo

Síntomas

NOTA: Para obtener una descripción más detallada acerca de cada ubicación, consulte los manuales del sistema en https://www.dell.com/support/home/en-us?app=manuals

En el siguiente artículo, se proporciona una guía visual para la computadora Latitude E7470 y se enumeran los puertos externos y las características de la computadora personal.

Índice:

  1. Vista frontal
  2. Vista posterior
  3. Vista del borde frontal
  4. Vista inferior
  5. Vista izquierda
  6. Vista derecha
  7. Vista del adaptador de CA
  8. Otra información:



Vista frontal



Frente

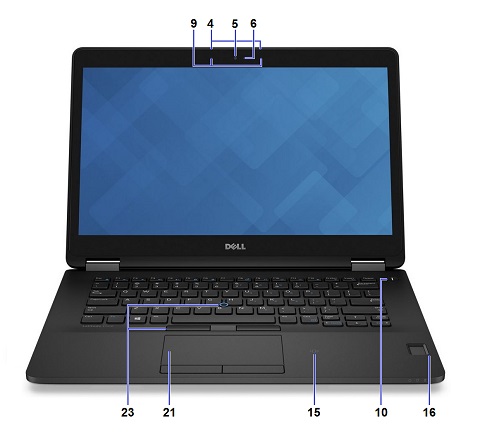

Figura 1: Vista frontal abierta



4 Micrófonos (solo en la pantalla táctil) 5 Cámara
6 Indicador LED de estado de la cámara 9 Micrófonos (solo en pantalla no táctil)
10 Botón de encendido (sin indicador LED) 15 Lector de tarjetas inteligentes sin contacto (opcional)
16 Lector de huellas digitales (opcional) 21 Panel táctil
23 Track Stick/Track Pad (opcional)



NOTA: Para obtener una guía sobre el teclado, consulte el siguiente artículo:
Volver al principio





Vista posterior



Trasero

Figura 2 Vista posterior



1 Conector Ethernet (NIC) 2 Conector HDMI
3 Conector DisplayPort 7 2 conectores USB 3.0
8 Conector de entrada de CA de alimentación


Volver al principio



Vista del borde frontal



Borde frontal

Figura 3: Vista del borde frontal



17 LED de estado de la batería 18 LED de actividad del disco duro
19 LED de estado de alimentación 20 Parlantes


Volver al principio



Vista inferior



Parte inferior

Figura 4: Vista inferior



25 Conector de la estación de acoplamiento 26 Etiqueta de servicio/etiqueta de código de servicio rápido.


Volver al principio



Vista izquierda



Izquierda

Figura 5: Vista lateral izquierda



22 Lector de tarjeta inteligente (opcional) 24 Ranura para cable de seguridad


Volver al principio



Vista derecha



Derecha

Figura 6: Vista lateral derecha



11 Puerto SIM (opcional) 12 Conector USB 3.0 con PowerShare
13 Lector de tarjeta de memoria 14 Conector para auriculares


Volver al principio



Vista del adaptador de CA



Adaptador AV de 65 W

Figura 7: Adaptador de CA de 65 W



Serie E5 tipo 65 W Descripción
Voltaje de entrada De 100 a 240 V CA
Corriente de salida 3,34 A (continua)
Energía de salida 65 W
Voltaje de salida 19,5 V CC



Adaptador de CA de 90 W

Figura 8: Adaptador de CA de 90 W



Tipo E5 de 90 W Descripción
Voltaje de entrada De 100 a 240 V CA
Corriente de salida 4,62 A (continua)
Energía de salida 90 W
Voltaje de salida 19,5 V CC


Volver al principio



Otra información:




Volver al principio

Causa

No corresponde

Resolución

No corresponde

Propiedades del artículo

Producto afectado

Latitude E7470

Fecha de la última publicación

26 oct 2023

Versión

5
