OptiPlex 3070: Візуальний путівник для ваших комп'ютерів
Résumé: Ця стаття є візуальним посібником із зовнішніх портів і функцій різних форм-факторів серії настільних комп'ютерів Dell OptiPlex 3070.
Cet article concerne
Cet article ne concerne pas
Cet article n’est associé à aucun produit spécifique.
Toutes les versions du produit ne sont pas identifiées dans cet article.
Symptômes
Примітка. Для більш детального опису кожної локації перейдіть до посібників до комп'ютера за адресою www.dell.com/support
Зміст:
- Міні-вежа (MT) вид спереду
- Міні-вежа (MT) вид ззаду
- Малий форм-фактор (SFF) спереду
- Малий форм-фактор (SFF) заднього виду
- Мікроформ-фактор (MFF) спереду
- Мікроформ-фактор (MFF) заднього виду
- Додаткова інформація:

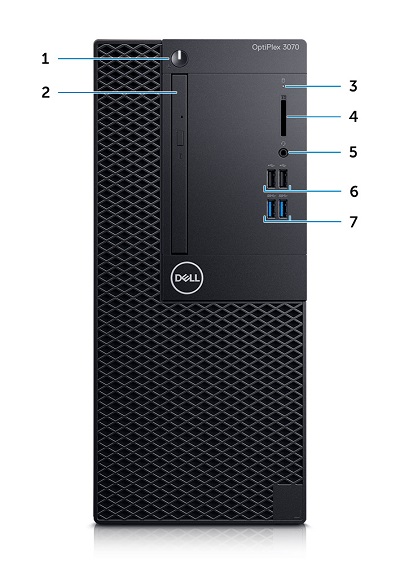

Міні-вежа (MT) вид спереду
(Рис.1 MT Вид спереду)
| 1 | Кнопка живлення та світлодіод живлення | 2 | Оптичний привід (опція) |
| 3 | Світлодіод активності жорсткого диска | 4 | Пристрій читання карт пам'яті (необов'язково) |
| 5 | Роз'єм для гарнітури/універсального аудіороз'єму | 6 | Роз'єм USB 2.0 x2 |
| 7 | Роз'єм USB 3.1 Gen1 Type-A x2 |

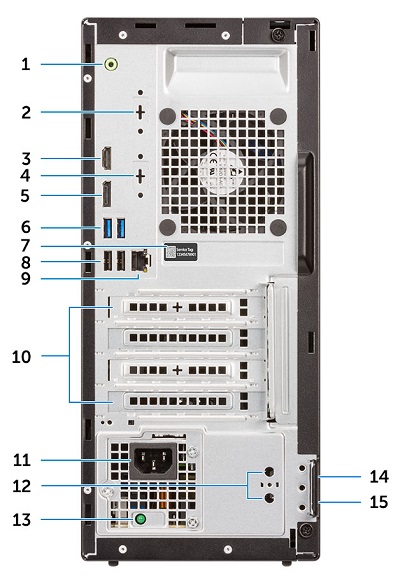

Міні-вежа (MT) вид ззаду
(Рис.2 MT заднього виду)
| 1 | Лінійний аудіороз'єм | 2 | Послідовний роз'єм (додатково) |
| 3 | HDMI | 4 | DP 1.2/HDMI 2.0/VGA/Послідовний/Послідовний-PS/2 (опціонально) |
| 5 | З'єднувач DisplayPort | 6 | USB 3.3 Gen1 Type-A роз'єм x 2 |
| 7 | Сервісний тег | 8 | Роз'єм USB 2.0 Type-A x 2 (підтримує ввімкнення SmartPower) |
| 9 | Роз'єм NIC Ethernet | 10 | Слоти для карт розширення x 4 |
| 11 | Роз'єм живлення | 12 | Зовнішні роз'єми антени SMA (додатково) |
| 13 | Діагностичний світлодіод блоку живлення | 14 | Гніздо для кабелю безпеки Кенсінгтона |
| 15 | Кільце навісного замка |

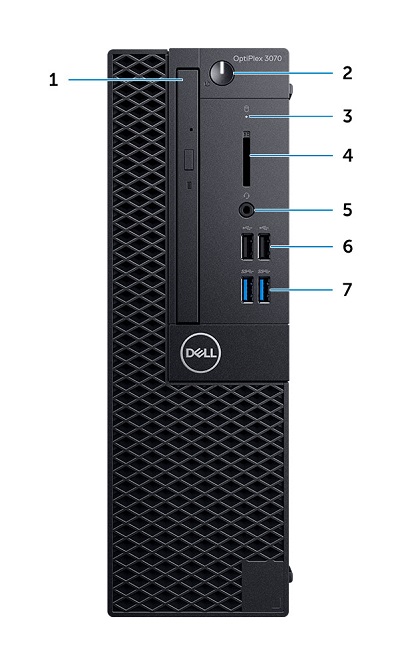

Малий форм-фактор (SFF) спереду
(Рис.3 Вигляд спереду SFF)
| 1 | Оптичний привід (опція) | 2 | Кнопка живлення та світлодіод живлення |
| 3 | Світлодіод активності жорсткого диска | 4 | Пристрій читання карт пам'яті (необов'язково) |
| 5 | Роз'єм для гарнітури/універсального аудіороз'єму | 6 | Роз'єм USB 2.0 x2 |
| 7 | Роз'єм USB 3.1 Gen1 Type-A x2 |

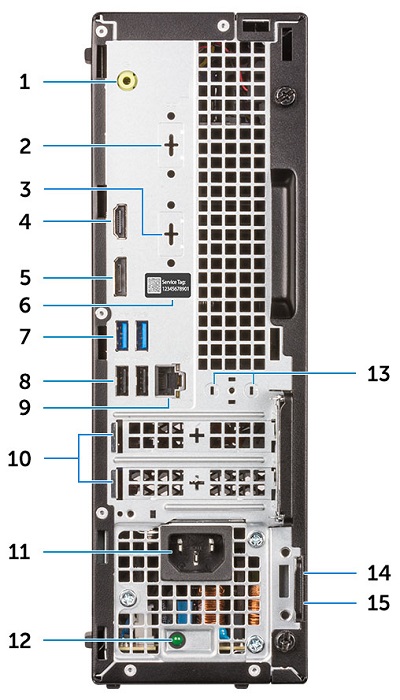

Малий форм-фактор (SFF) заднього виду
(Рис.4 SFF задній вид)
| 1 | Лінійний аудіороз'єм | 2 | Послідовний роз'єм (додатково) |
| 3 | DP 1.2/HDMI 2.0/VGA/послідовний/послідовний PS/2 (опціонально) | 4 | Роз'єм HDMI |
| 5 | З'єднувач DisplayPort | 6 | Сервісний тег |
| 7 | Роз'єм USB 3.1 Gen1 Type-A x2 | 8 | Роз'єм USB 2.0 x2 (підтримує SmartPower On) |
| 9 | Роз'єм NIC Ethernet | 10 | Слоти для карт розширення x2 |
| 11 | Роз'єм живлення | 12 | Діагностичний світлодіод блоку живлення |
| 13 | Зовнішні роз'єми антени SMA (додатково) | 14 | Гніздо для кабелю безпеки Кенсінгтона |
| 15 | Кільце навісного замка |

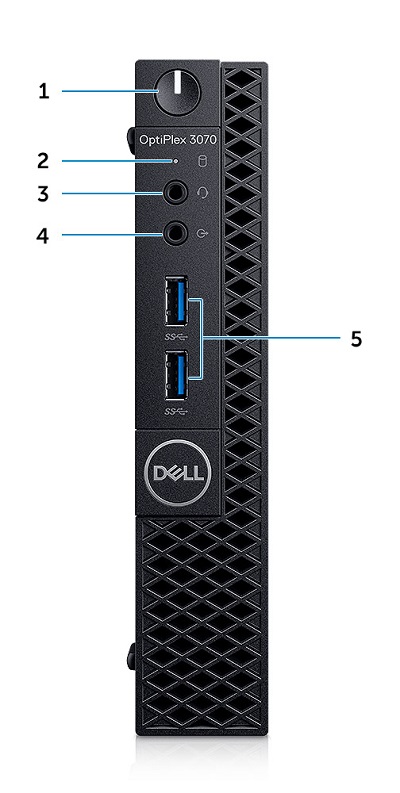

Мікроформ-фактор (MFF) спереду
(Рис.5 Вигляд МФФ спереду)
| 1 | Кнопка живлення та світлодіод живлення | 2 | Світлодіод активності жорсткого диска |
| 3 | Роз'єм для гарнітури/універсального аудіороз'єму | 4 | Лінійний вихідний роз'єм |
| 5 | Роз'єм USB 3.1 Gen1 Type-A x2 |

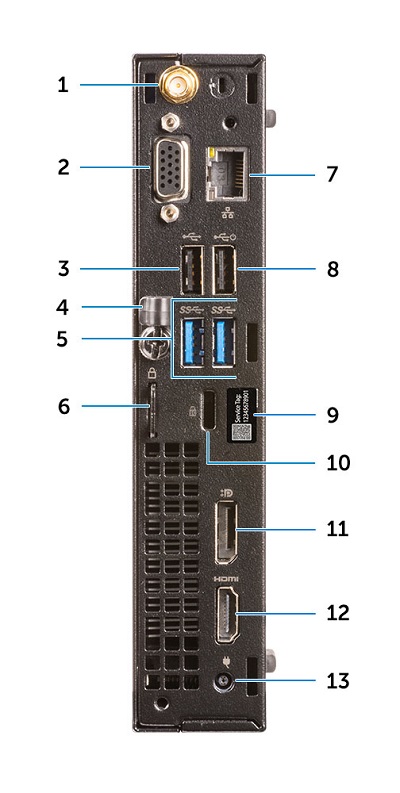

Мікроформ-фактор (MFF) заднього виду
(Рис.6 MFF вид ззаду)
| 1 | Зовнішні роз'єми антени SMA (додатково) | 2 | DP 1.2/HDMI 2.0/VGA/послідовний/послідовний PS/2 (опціонально) |
| 3 | Роз'єм USB 2.0 | 4 | Тримач для кабелю |
| 5 | Роз'єм USB 3.1 Gen1 Type-A x2 | 6 | Кільце навісного замка |
| 7 | Роз'єм NIC Ethernet | 8 | Роз'єм USB 2.0 (підтримує ввімкнення SmartPower) |
| 9 | Сервісний тег | 10 | Гніздо для кабелю безпеки Кенсінгтона |
| 11 | З'єднувач DisplayPort | 12 | Роз'єм HDMI |
| 13 | Роз'єм живлення |
