PowerFlex: Principy procesoru a odstraňování problémů

Vysvětlení konceptů

• Procesor (CPU) - CPU je hardware, který provádí pokyny počítačového programu.
  Provádí základní aritmetické, logické a vstupně/výstupní operace počítačového systému.
  Většinou se označuje jako procesor nebo socket

• Jádro procesoru – jádro procesoru je skutečná komponenta zpracování procesoru.
  Zpracovává všechny sekvence příkazů přijaté z vlákna.
  Také viděný jako pCPU (VMware)

• Vlákno procesoru – vlákno procesoru je virtuální verze jádra procesoru.
  Vlákno je pouze uspořádaná sekvence instrukcí.

• Logická jádra – Každé vlákno procesoru je přímo porovnáno s logickým jádrem. Logická jádra měří počet operací, které může fyzické jádro spustit současně.
  Díky funkci Hyper-Threading může jedno fyzické jádro spustit dvě operace, a proto má dvě logická jádra.

• Hyper-Threading – Jedná se o proces, při kterém procesor rozděluje každé ze svých fyzických jader na virtuální jádra, která se označují jako vlákna.
  Lze povolit/zakázat v operačních systémech (OS) a BIOS, které to podporují.

• Virtual Central Processing Unit (vCPU) – Operační systém virtuálního počítače považuje každý virtuální procesor za jedno fyzické jádro procesoru.
  Představuje část nebo podíl fyzického jádra přiřazeného k virtuálnímu počítači
  . V závislosti na hypervisoru by každé fyzické jádro podporovalo 5–10 virtuálních procesorů na virtuální počítač.

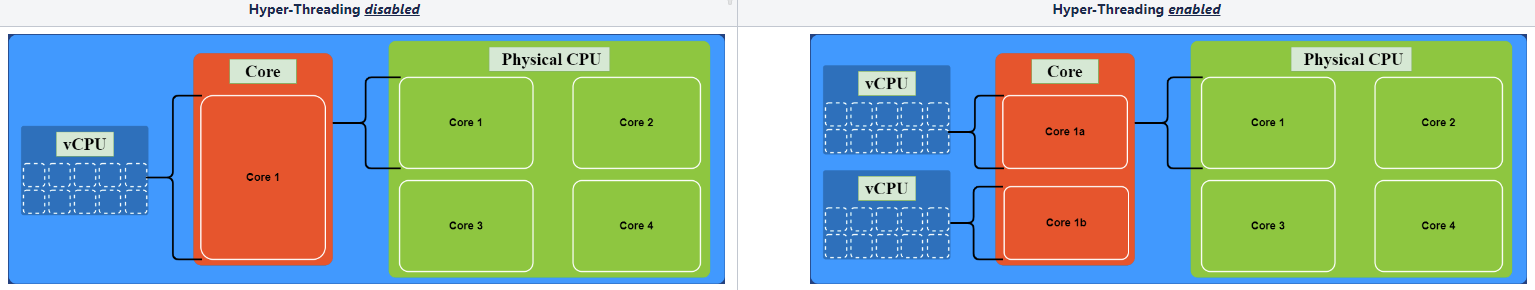

Schéma procesor > jádro > virtuální procesor

Fyzické jádro vs. logické jádro
Výstup příkazu LSCPU

lscpu | egrep 'Socket\(s\)|Core\(s\) per socket|Thread\(s\) per core|CPU\(s\)\:' | tac

Příklad výstupu:

Socket(s):              2    ← The motherboard has 2 CPU processors/sockets.
Core(s) per socket:     8    ← Each CPU socket has 8 physical cores. Hence, it has 16 physical cores in total.
Thread(s) per core:     2    ← Each physical CPU core can run 2 threads = Hyper-Threading enabled.
CPU(s):                 32   ← The computer has 2 × 8 × 2 = 32 logical cores in total.

Celkový index logických jader = sockety procesoru x fyzická jádra na socket x vlákna na fyzické jádro.

/proc/cpuinfo Výstup souboru

echo " "; echo "Model Name: "$(cat /proc/cpuinfo|egrep 'model name'|head -1|awk '{for(i=4;i<=20;i++)printf "%s ",$i;print ""}'); cat /proc/cpuinfo | egrep 'processor|physical id|siblings|core id|cpu cores' | sed "s/^processor/\n&/"

Příklad výstupu:
Všechny výstupní hodnoty jsou nulové.

processor     : 0    ← The index number of threads.
physical id   : 0    ← CPU socket index #0 (the only one if no other physical id's in the full output).
siblings      : 8    ← The amount of logical cores in the socket.
core id       : 0    ← CPU core index #0.
cpu cores     : 4    ← CPU socket index #0 has 4 physical cores.

Celkový počet logických jader = siblings (počet jader bez hyperthreadingu) x celkový počet fyzických ID

Dokumentace a protokoly systému PowerFlex

Informace o procesoru serveru PowerFlex můžete vyhledat následujícími způsoby:

POUZE
na živém systémuLSCPU

echo " ";echo "Model Name: "$(lscpu|egrep 'Model name'|awk '{for(i=4;i<=20;i++)printf "%s ",$i;print ""}');echo " ";lscpu|egrep 'Socket\(s\)|Core\(s\) per socket|Thread\(s\) per core|CPU\(s\)\:'|tac

Příklad výstupu:

Model name:             Intel(R) Core(TM) i5-8350U CPU @ 1.70GHz

Socket(s):              1
Core(s) per socket:     4
Thread(s) per core:     2
CPU(s):                 8

Na živém systému A getInfoDump
/proc/cpuinfo

echo " ";echo "Model Name: "$(cat /proc/cpuinfo|egrep 'model name'|head -1|awk '{for(i=4;i<=20;i++)printf "%s ",$i;print ""}');cat /proc/cpuinfo|egrep 'processor|physical id|siblings|core id|cpu cores'|sed "s/^processor/\n&/"

Pro getInfoDump musíte změnit umístění souboru cpuinfo, nachází se v části ...\getInfoDump\server\proc_cpuinfo.txt.

Kód /proc/cpuinfo soubor je komplexnější než lscpu - pro další informace použijte následující: Principy Linuxu /proc/cpuinfo (externí odkaz).

Příklad výstupu:

Model Name: Intel(R) Core(TM) i5-8350U CPU @ 1.70GHz

processor       : 0
physical id     : 0
siblings        : 8
core id         : 0
cpu cores       : 4

processor       : 1
physical id     : 0
siblings        : 8
core id         : 0
cpu cores       : 4

processor       : 2
physical id     : 0
siblings        : 8
core id         : 1
cpu cores       : 4

processor       : 3
physical id     : 0
siblings        : 8
core id         : 1
cpu cores       : 4

processor       : 4
physical id     : 0
siblings        : 8
core id         : 2
cpu cores       : 4

processor       : 5
physical id     : 0
siblings        : 8
core id         : 2
cpu cores       : 4

processor       : 6
physical id     : 0
siblings        : 8
core id         : 3
cpu cores       : 4

processor       : 7
physical id     : 0
siblings        : 8
core id         : 3
cpu cores       : 4

Systémové požadavky a doporučení pro systém PowerFlex najdete v oficiální dokumentaci na webu podpory společnosti Dell.

Nástroje a tipy pro odstraňování problémů

Linux
nahoru
Tento nástroj poskytuje údaje o uživatelích, úlohách, zatížení procesoru a využití paměti.
Chcete-li horní funkci ukončit, stiskněte na klávesnici písmeno "q".

Některé standardní příkazové přepínače:
-i
Nečinné procesy
: Skryje všechny nečinné procesy, což usnadňuje řazení v seznamu.

-n
Určuje
maximální počet iterací nebo snímků, které by měl top vytvořit před ukončením

-b
Dávkový režim
Spustí shora v dávkovém režimu, což může být užitečné pro odesílání výstupu shora do jiných programů nebo souboru

Mezi další užitečné příkazy při spuštění top:
M - seřadí seznam úkolů podle využití
pamětiP - seřadí seznam úkolů podle využití
procesoruN - seřadí seznam úkolů podle ID
procesuT - seřadí seznam úkolů podle doby běhu

mpstat
Tento nástroj je součástí softwarového balíku s názvem sysstata zobrazuje aktivitu procesoru. Systém zobrazuje využití každého procesoru (nebo jádra procesoru).

%usr – % CPU usage at the user level.
%nice – % CPU usage for user processes labeled “nice”.
%sys – % CPU usage at the system (Linux kernel) level.
%iowait – % CPU usage idling waiting on a disk read/write.
%irq – % CPU usage handling hardware interrupts.
%soft – % CPU usage handing software interrupts.
%steal – % CPU usage being forced to wait for a hypervisor handling other virtual processors.
%guest – % CPU usage spent running a virtual processor.
%idle – % CPU usage on idle time (no processes, and not waiting on a disk read/write).

iostat
Příkaz pro průměrné využití. Systém zobrazuje průměrné využití procesoru od posledního spuštění.

SARTento nástroj spravuje systémové prostředky.

Běžný příkazový přepínač:
-u
Tato možnost sleduje pouze výkon procesoru

%user: Percentage of CPU utilization that occurred while executing at the user level (application).
%nice: Percentage of CPU utilization that occurred while executing at the user level with nice priority.
%system: Percentage of CPU utilization that occurred while executing at the system level (kernel).
%iowait: Percentage of time that the CPU or CPUs were idle during which the system had an outstanding disk I/O request.
%idle: Percentage of time that the CPU or CPUs were idle and the system did not have an outstanding disk I/O request.

Následující příkaz zobrazí 10 hlavních uživatelů procesoru v systému Linux:

ps -eo pcpu,pid,user,args | sort -k 1 -r | head -10

NEBO

ps -eo pcpu,pid,user,args | sort -r -k1 | less

VMware
Ve virtualizačních prostředích, zejména v běžně používaném systému VMware ESXi, je využití systémových prostředků vrstvené a někdy příliš komplexní na to, aby bylo možné je rychle analyzovat.
Postupujte podle tohoto článku znalostní databáze VMware pro různé verze kódu v článku Odstraňování problémů s výkonem hostitele ESXi / virtuálního počítače – Odstraňování problémů se zdroji VMware (externí odkaz).

Uživatelské rozhraní i rozhraní příkazového řádku lze použít k odstraňování problémů s výkonem procesoru a dalších prostředků.

Uživatelské rozhraní:
Nástroj vCenter Server shromažďuje statistická data ze všech připojených hostitelů a virtuálních počítačů ESXi a agreguje, počítá a archivuje data v nakonfigurovaných intervalech.
Pokud chcete získat přístup k datům, spusťte vSphere Client, vyberte svůj virtuální počítač nebo hostitele a přejděte do části Monitor > Performance > Overview, kde získáte souhrn hlavních ukazatelů, jako je procesor, paměť, disk a síť.
Přejděte do části Advanced a pomocí rozbalovací nabídky View v pravém horním rohu si prohlédněte další podrobnosti o jednotlivých indikátorech.

Rozhraní příkazového řádku:
esxtop
Tento nástroj poskytuje údaje o uživatelích, úlohách, zatížení procesoru a využití paměti.
Přihlaste se k relaci SSH hostitele (jsou vyžadována oprávnění uživatele root) a zadejte příkaz esxtop. Když spustíte ESXTOP, ve výchozím nastavení se zobrazí zobrazení CPU.
Podívejte se na následující článek pro komplexnější pochopení různých metrik a obrazovek esxtop - vysvětlení ESXTOP (externí odkaz).

Upozorňujeme, že v případě výkonu konkrétního operačního systému nebo aplikace na virtuálním počítači je třeba se řídit příslušnými pokyny od daného výrobce OS/aplikace.

Některé standardní přepínače příkazu:
-l
Ve velkých prostředích může mít esxtop vysoké využití procesoru kvůli množství dat, která je třeba shromáždit, a výpočtům, které je třeba provést.
Uzamkne konkrétní entity a zabrání společnosti esxtop ve shromažďování podrobných informací, aby se omezilo množství potřebného výkonu procesoru

-u
Tato možnost potlačí statistiky fyzického procesoru serveru, což šetří značné množství ukládaných dat.

-n
Určuje
maximální počet iterací nebo snímků, které by měl esxtop vytvořit před ukončením

-b
Dávkový režim
Spustí shora v dávkovém režimu, což může být užitečné pro odesílání výstupu shora do jiných programů nebo souboru

Windows
V prostředích Windows neznamená vysoké využití procesoru a paměti vždy problém, který je nutné opravit. To se liší podle případů použití.
Můžeme použít Správce úloh a zjistit, která aplikace/úloha/služba způsobuje vysoké využití zdrojů.

Vzhledem k tomu, že servery Windows lze použít k různým účelům a provozovat více služeb.
Při odstraňování problémů s výkonem u různých služeb postupujte podle tohoto článku znalostní databáze Microsoft – Odstraňování problémů se součástmi systému Windows Server (externí odkaz).

PowerShell
Architektura pro automatizaci úloh a správu konfigurace napříč platformami, která se skládá z prostředí příkazového řádku a skriptovacího jazyka
Podrobnější informace o řešení potíží s procesorem pomocí PowerShellu – PowerShell Řešení potíží s procesorem (externí odkaz) najdete v následujícím článku.
