PowerEdge: Come importare una configurazione esterna nel controller RAID utilizzando il menu System Setup

Una configurazione esterna viene rilevata quando il controller RAID identifica i metadati RAID non sincronizzati con la configurazione corrente. Ciò può verificarsi quando i dischi o un disco virtuale vengono spostati da un sistema all'altro o quando un set RAID passa temporaneamente offline e successivamente ritorna.

Operazioni preliminari

Quando utilizzare questa procedura

Utilizzare questa procedura solo quando una delle seguenti condizioni è vera:

• Dopo l'installazione o la sostituzione di un nuovo PERC.
• La configurazione RAID originale dovrebbe essere intatta e deve essere ripristinata.
• L'intero disco virtuale (VD) RAID ha stato Offline o Failed con dischi esterni rilevati.
  • In questo scenario, si consiglia di esaminare i registri o richiedere assistenza al supporto per comprendere il motivo dell'errore dell'array, in quanto potrebbero mancare dischi guasti che ne rendono impossibile l'importazione.

Quando non utilizzare questa procedura

Non importare una configurazione esterna nelle seguenti situazioni:

• Il disco virtuale è online o danneggiato, ma ancora accessibile.
• Solo un singolo disco fisico mostra una configurazione esterna mentre il RAID rimane attivo.

In questi casi, cancellare la configurazione esterna sul disco interessato e consentire la ricostruzione del RAID. L'importazione di una configurazione esterna a disco singolo in un array attivo può causare il danneggiamento dei dati.

Note aggiuntive

• Sui sistemi PowerEdge serie R/T x30 e x40 che eseguono UEFI, il BIOS RAID tradizionale potrebbe non essere disponibile. La configurazione viene eseguita tramite l'Installazione del sistema (F2).
• Dell Technologies consiglia di contattare il supporto tecnico Dell se lo stato RAID non è chiaro o se si osservano stati del disco imprevisti.
• Per indicazioni generali su quando importare o cancellare una configurazione esterna, consultare PowerEdge: Importazione o cancellazione di configurazioni esterne sui controller PERC.

Un amministratore deve innanzitutto controllare lo stato del disco fisico e virtuale, quindi importare configurazioni esterne. Per ulteriori informazioni, cliccare sul link del processo appropriato.

Controllare lo stato del disco fisico e virtuale

1. Accendere il sistema.
2. Premere il tasto F2 quando richiesto.
3. Selezionare Device Settings nella schermata System Setup Main Menu.

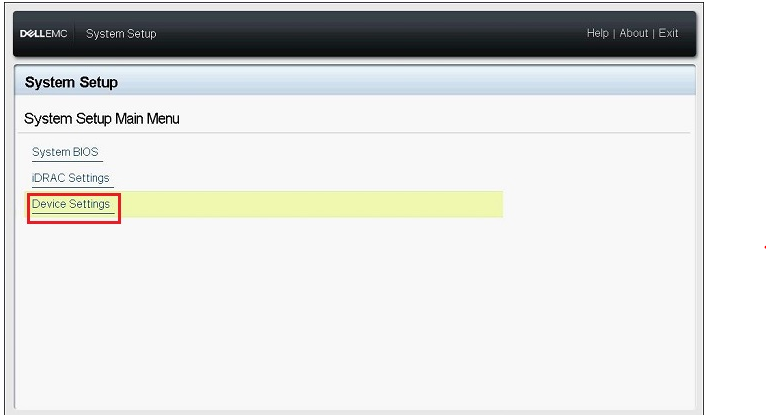

Figura 1. System Setup Device Settings


4. Cliccare sul controller RAID appropriato nel menu Device Settings.

5. Cliccare su Virtual Disk Management nel menu principale.

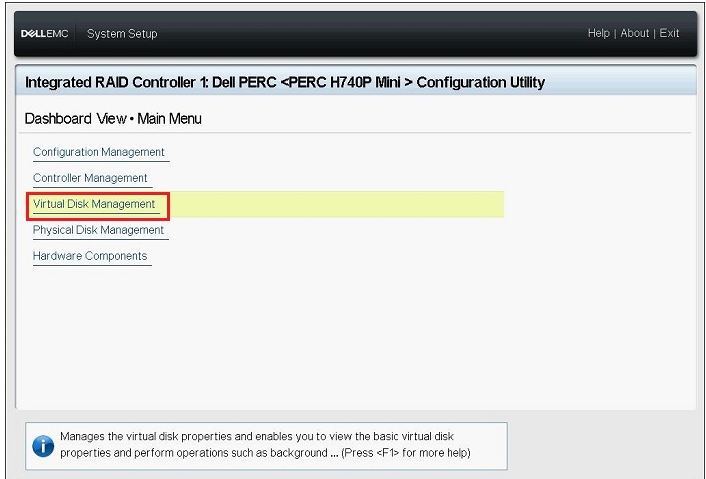

Figura 2. Gestione dei dischi virtuali


6. Controllare lo stato del disco virtuale appropriato visualizzato, quindi cliccare sul link del disco virtuale.

Figura 3. Selezione del disco virtuale


7. Controllare le informazioni sul livello RAID, lo stato e le dimensioni, quindi cliccare su View Associated Physical Disks.

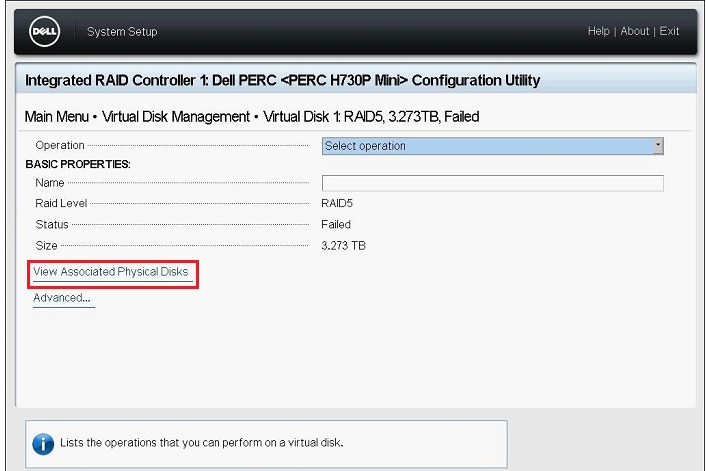

Figura 4. Visualizzazione dei dischi fisici associati


8. Controllare i dischi fisici che fanno parte del disco virtuale dal campo ASSOCIATED PHYSICAL DISKS, quindi cliccare su Back fino a quando la schermata non torna al Main Menu.
9. Cliccare su Physical Disk Management nel menu principale.
10. Controllare lo stato di tutti i dischi fisici visualizzati e cliccare su ciascun disco per verificare i dettagli.

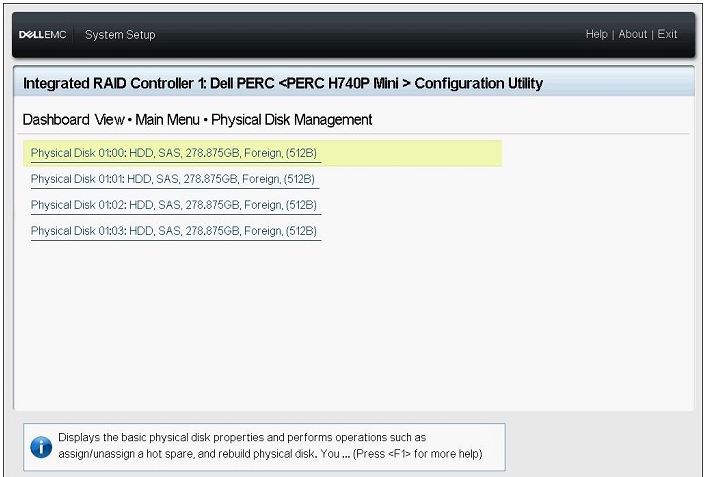

Figura 5. Dettagli del disco fisico


11. Controllare i seguenti elementi nella schermata dei dettagli del disco:
    • PowerEdge serie R/T x30/x35: ID, stato, dimensionedel disco fisico
    • PowerEdge serie R/T x40/x45: ID dispositivo, ID backplane, numero di slot, stato, dimensioni
12. Controllare lo stato di tutti i dischi fisici rimanenti nello stesso modo, quindi tornare al Main Menu.

Importazione di configurazioni esterne

1. Cliccare su Configuration Management nella schermata Main menu.
2. Cliccare su Manage Foreign Configuration.

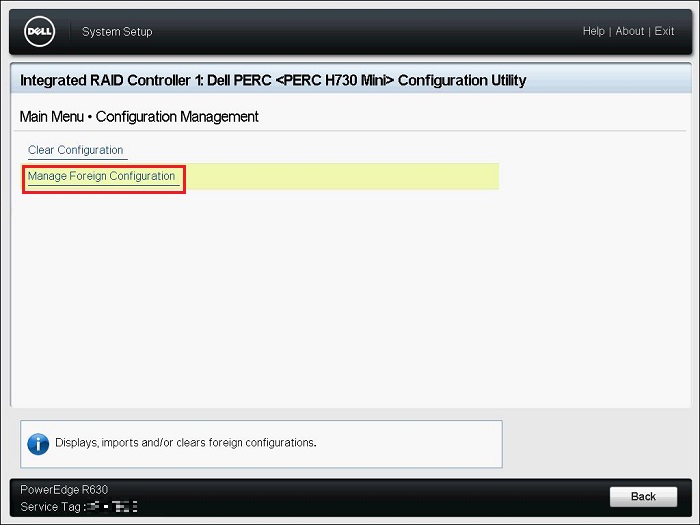

Figura 6. Gestione della configurazione esterna.

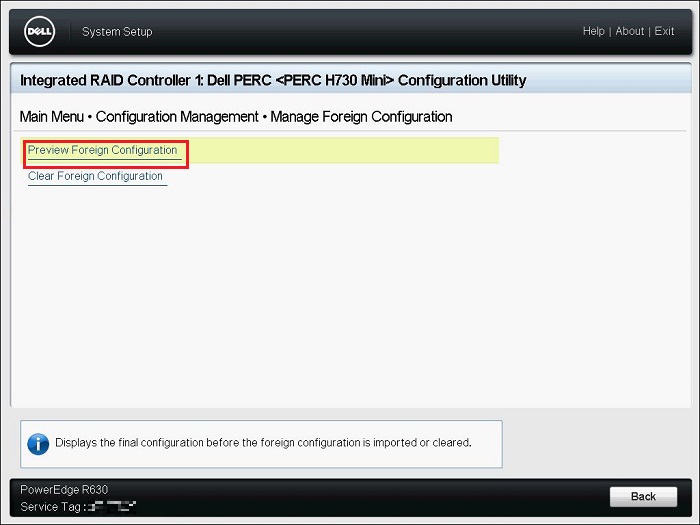

3. Cliccare su Preview Foreign Configuration.

Figura 7. Anteprima configurazione esterna

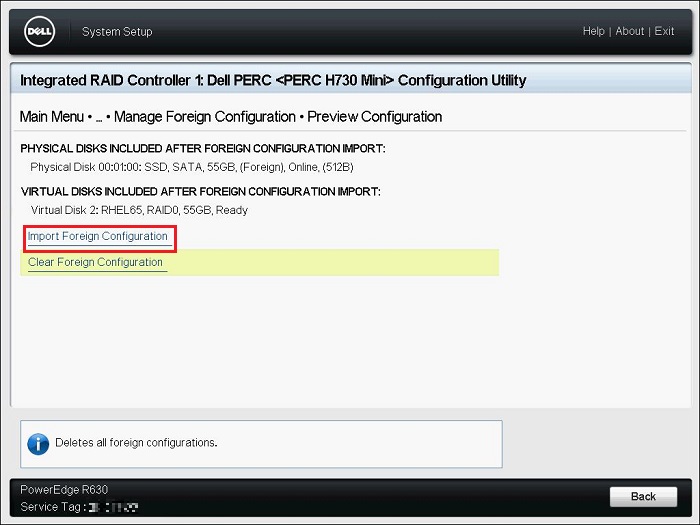

4. Verificare se lo stato del disco virtuale viene visualizzato su "VIRTUAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORT" è Ready o Degraded, quindi cliccare su Import Foreign Configuration.
   • PHYSICAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORT: Visualizza solo i dischi in configurazione esterna
   • VIRTUAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORT: Visualizza il disco virtuale dopo l'operazione di importazione

Figura 8. Gestione della configurazione esterna.


5. Leggere l'avvertenza visualizzata, selezionare Confirm, quindi cliccare su Yes.

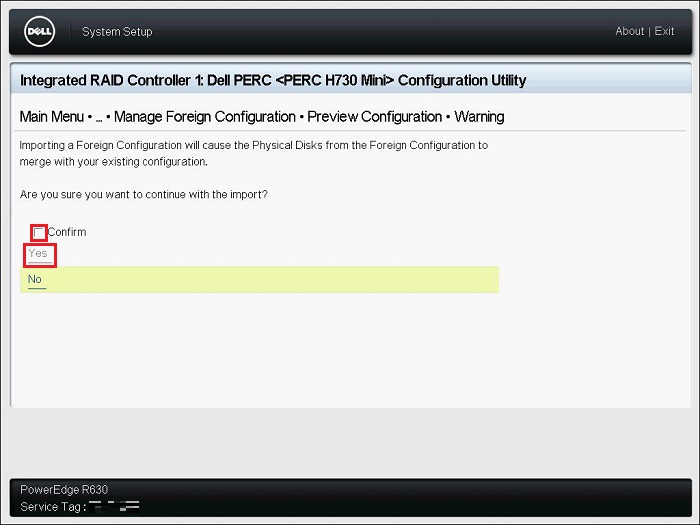

Figura 9. Conferma dell'avviso


6. Una volta che il messaggio "The operation has been performed successfully" cliccare su OK.

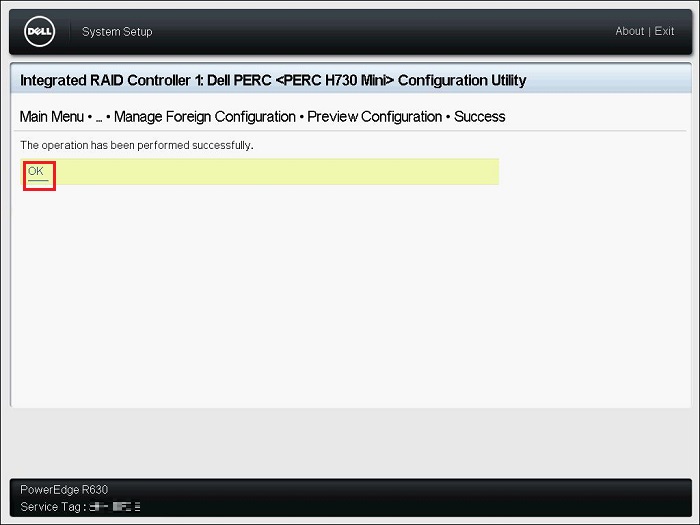

Figura 10. Successo dell'importazione esterna


7. Cliccare su Back nella schermata Configuration Management.

8. Cliccare su Virtual Disk Management nella schermata Main Menu, verificare che lo stato del disco virtuale sia Ready o Degraded.
   Se lo stato è Ready, andare al passaggio 9.
   Se lo stato è diverso da Pronto, attenersi alla procedura riportata di seguito per verificarlo.
   1. Cliccare sul disco virtuale appropriato e controllare lo stato.
   2. Cliccare su View Associated Physical Disk e controllare i dischi fisici che fanno parte del disco virtuale.
      Contattare il supporto tecnico Dell se lo stato del disco è diverso dallo stato Online .

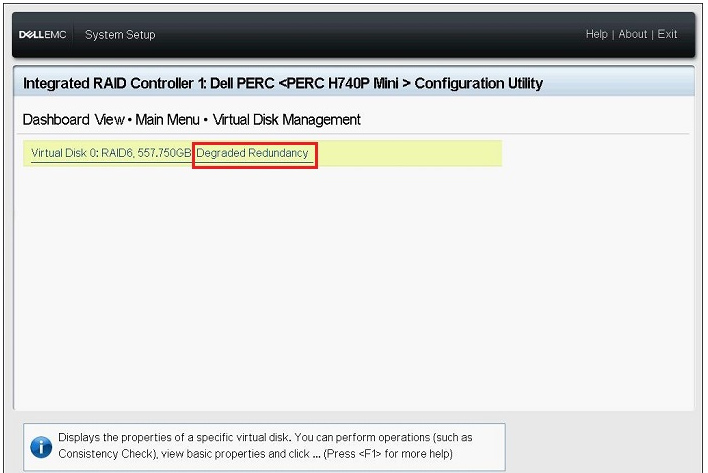

Figura 11. Esempio di stato di ridondanza danneggiata

9. Cliccare su Back, Finish, Finish, quindi su Finish. Una volta che l'avviso, "Are you sure you want to exit?" e cliccare su Yes.
10. Il sistema operativo si avvia.

Dopo l'importazione riuscita

• Se l'importazione dell'array ha avuto esito positivo, si consiglia di aggiornare il firmware del PERC e delle unità alle versioni più recenti disponibili.
• Se la configurazione esterna non è stata prevista, ovvero non è dovuta alla migrazione dei dischi su un altro server o al rilevamento da un nuovo PERC, si consiglia di monitorare lo stato del VD RAID mentre completa la ricostruzione, controllando i registri Lifecycle o raccogliendo un report SupportAssist per la revisione.
