OptiPlex 3060 MFF(Micro Form Factor) CRU(Customer Replaceable Unit) 분해 분리 가이드

Riepilogo: 이 문서는 Dell OptiPlex 3060 MFF(Micro Form Factor) 데스크탑 컴퓨터의 CRU(Customer Replaceable Parts)를 분리하는 방법에 대한 가이드입니다.

Questo articolo si applica a Questo articolo non si applica a Questo articolo non è legato a un prodotto specifico. Non tutte le versioni del prodotto sono identificate in questo articolo.
Scopri le altre risorse

Sintomi

이 가이드는 OptiPlex 3060 Micro Form Factor 컴퓨터의 CRU(Customer Replaceable Unit) 부품을 안전하게 분리하는 과정을 단계별로 안내합니다. CRU는 엔지니어가 제거하거나 교체할 필요가 없는 컴퓨터의 부품입니다. 이 가이드에는 관련 내용을 참조할 수 있는 사진이 포함되어 있습니다.

목차:

  1. CRU 분리 가이드
  2. 분리 지침



분리 가이드



이 가이드에서 원하는 작업을 다루지 않으면 시스템 설명서를 참조하십시오.

아래 문서에서는 전기 장비를 사용하여 작업하기 전에 고려해야 할 안전 지침에 대해 설명합니다.


맨 위로 이동

Causa

해당 사항 없음

Risoluzione



분리 지침



참고: 콘텐츠를 보려면 아래에서 열려고 하는 섹션의 제목을 클릭합니다.



|



권장 툴



1 소형 필립스 나사 드라이버 2 플라스틱 스크라이브
3 소형 납작 머리 스크루 드라이버

참고: 대형 Phillips 또는 납작 머리 스크루 드라이버를 사용하면 나사의 헤드가 손상될 수 있습니다. 이렇게 되면 현장 엔지니어에게 제공되지 않는 특수한 툴로만 분리해야 하는 상황이 발생합니다.



  1. 시스템 커버를 분리하기 전에 따라야 할 분리 전 지침:

    1. 하드웨어를 설치하거나 제거하는 동안 항상 모든 데이터가 올바르게 백업되었는지 확인합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

  2. 섀시 뒷면에 커버를 고정하는 손잡이 나사 1개를 분리합니다.

나비 나사 제거

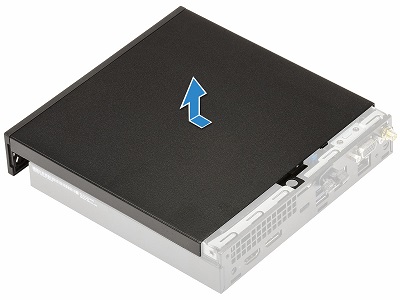

  1. 클립이 풀릴 때까지 커버를 컴퓨터 전면 쪽으로 당긴 다음 섀시에서 들어 올려 분리합니다.

커버 제거



  1. 하드 디스크 드라이브 어셈블리를 분리하기 전에 따라야 할 분리 전 지침:

    1. 하드웨어를 설치하거나 제거하는 동안 항상 모든 데이터가 올바르게 백업되었는지 확인합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

    4. 시스템 커버를 분리합니다.

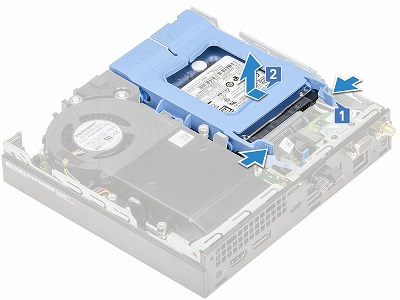

  2. 어셈블리 양쪽의 파란색 탭을 서로 향하게 누릅니다[1]. 어셈블리가 잠금 해제될 때까지 컴퓨터 후면을 향해 밀고[2] 컴퓨터에서 들어 올립니다.

컴퓨터에서 하드 드라이브 어셈블리 제거

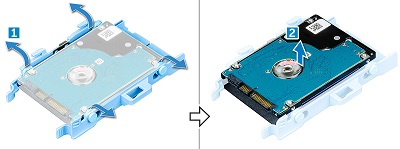

  1. 어셈블리 한쪽을 드라이브에서 당겨 고정 핀을 분리하고[1] 드라이브를 들어 올려 어셈블리에서 꺼냅니다[2].

어셈블리에서 하드 드라이브 제거



  1. M.2 PCIe SSD 카드를 분리하기 전에 따라야 할 분리 전 지침:

    1. 하드웨어를 설치하거나 제거하는 동안 항상 모든 데이터가 올바르게 백업되었는지 확인합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

    4. 시스템 커버 및 하드 디스크 드라이브 어셈블리를 제거합니다.

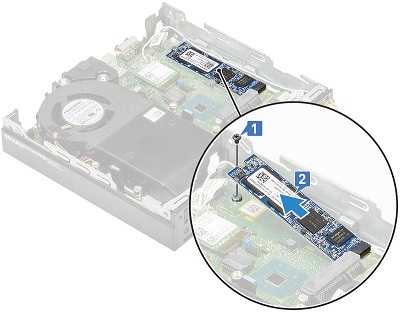

  2. 마더보드에 SSD 카드를 고정하고 있는 나사 1개를 분리합니다[1]. 카드를 위로 들어 올려 마더보드의 슬롯에서 카드를 분리합니다[2].

SSD 카드 제거



  1. 시스템 팬을 분리하기 전에 따라야 할 분리 전 지침:

    1. 하드웨어를 설치하거나 제거하는 동안 항상 모든 데이터가 올바르게 백업되었는지 확인합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

    4. 시스템 커버를 분리합니다.

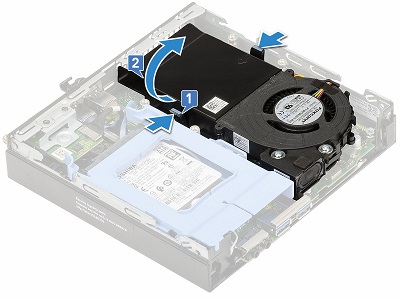

  2. 팬 양쪽의 파란색 탭을 서로 향하게 누릅니다[1]. 컴퓨터 중앙의 가장자리를 들어 올려[2] 들어 올릴 수 있습니다.

마더보드에서 팬 브래킷 들어 올리기

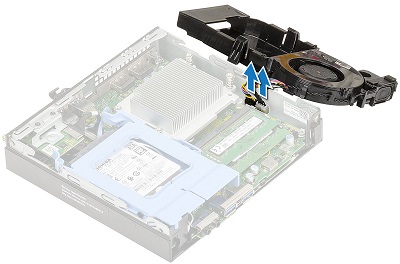

  1. 팬 브래킷을 뒤집어 마더보드에서 팬 케이블을 분리합니다.

마더보드에서 팬 케이블 연결 해제



  1. 메모리를 분리하기 전에 따라야 할 분리 전 지침:

    1. 하드웨어를 설치하거나 제거하는 동안 항상 모든 데이터가 올바르게 백업되었는지 확인합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

    4. 시스템 커버와 시스템 팬을 분리합니다.

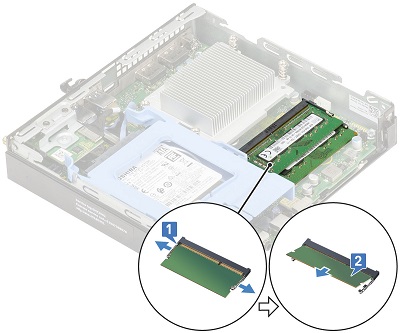

  2. 메모리 모듈의 양쪽에 있는 금속 클립을 당겨 메모리에서 떼어 냅니다[1]. 메모리가 튀어나오면 슬롯에서 당겨 꺼냅니다[2].

메모리 제거


참고: 컴퓨터에 있는 추가 메모리 DIMM에 대해 3단계를 반복합니다.




  1. 직렬 및 PS I/O 보드를 분리하기 전에 따라야 할 분리 전 지침:

    1. 하드웨어를 설치하거나 제거하는 동안 항상 모든 데이터가 올바르게 백업되었는지 확인합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

    4. 시스템 커버 및 하드 디스크 드라이브 어셈블리를 제거합니다.

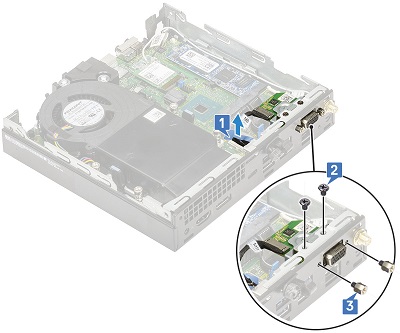

  2. 마더보드에서 카드 케이블을 연결 해제하고[1] 보드를 섀시에 고정하는 4개의 나사를 제거합니다[2, 3].

직렬 및 PS I/O 보드 케이블 및 나사 연결 해제

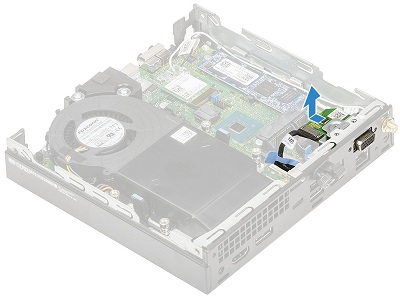

  1. 카드를 섀시 전면에서 다시 당겨 들어 올려 컴퓨터에서 꺼냅니다.

직렬 및 PS I/O 보드 카드 제거



  1. 코인 셀 배터리를 분리하기 전에 따라야 할 분리 전 지침:

    1. 하드웨어를 설치하거나 제거하는 동안 항상 모든 데이터가 올바르게 백업되었는지 확인합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

    4. 시스템 커버와 직렬 및 PS I/O 보드를 제거합니다.

  2. 코인 셀이 튀어나오기 전까지 분리 래치를 아래로 누르고[1] 컴퓨터에서 코인 셀 배터리를 제거합니다.

코인 셀 배터리 분리



  1. 내부 스피커를 분리하기 전에 따라야 할 분리 전 지침:

    1. 하드웨어를 설치하거나 제거하는 동안 항상 모든 데이터가 올바르게 백업되었는지 확인합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

    4. 시스템 커버와 시스템 팬을 분리합니다.

  2. 마더보드 및 시스템 팬 고정 클립에서 스피커 케이블을 분리합니다[1]. 스피커를 시스템 팬 어셈블리에서 고정하는 2개의 나사를 풀고[2] 스피커를 제거합니다[3].

내부 스피커 분리



  1. 무선 네트워크 카드를 분리하기 전에 따라야 할 분리 전 지침:

    1. 하드웨어를 설치하거나 제거하는 동안 항상 모든 데이터가 올바르게 백업되었는지 확인합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

    4. 시스템 커버 및 하드 디스크 드라이브 어셈블리를 제거합니다.

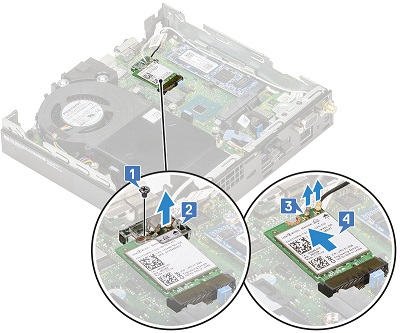

  2. 플라스틱 탭을 카드에 고정하는 나사 1개를 분리합니다[1]. 플라스틱 클립을 분리하고[2] 카드에서 안테나 케이블을 분리합니다[3]. 그런 다음 마더보드의 슬롯에서 카드를 분리합니다[4].

WLAN 카드 제거

추가 지원이 필요하면 기술 지원 부서에 문의하십시오.
연락처 OptiPlex 3060 분해 콘텐츠 페이지로 돌아갑니다.
