Dell Networking SONiC Static and LACP PortChannel

Riepilogo: Questo articolo spiega il portchannel statico e LACP negli switch che eseguono Dell Networking SONiC OS. Questo articolo non riguarda MC-LAG. Questo articolo utilizza uno switch con Dell SONiC 4.1. ...

Questo articolo si applica a Questo articolo non si applica a Questo articolo non è legato a un prodotto specifico. Non tutte le versioni del prodotto sono identificate in questo articolo.
Scopri le altre risorse

Istruzioni

Prerequisiti dell'articolo

Stiamo utilizzando la denominazione dell'interfaccia standard nella configurazione. Per ulteriori informazioni sulle varie modalità di denominazione dell'interfaccia in Dell SONiC, fare riferimento a Dell Networking serie S: Configurazione dell'interfaccia di base - SONIC 4.0

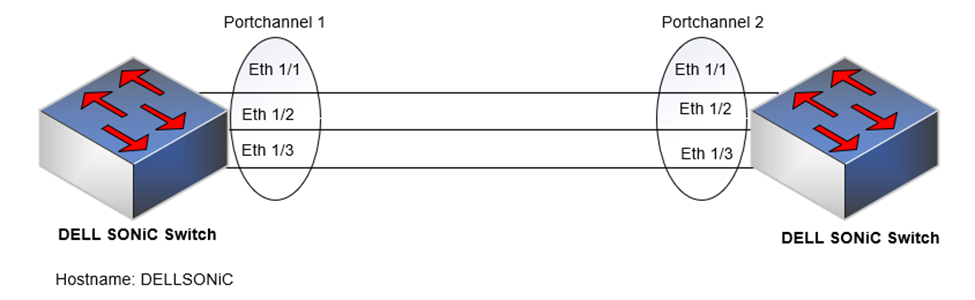

Stiamo utilizzando la seguente topologia per l'articolo.

Le interfacce da aggiungere in PortChannel, Eth 1/1, 1/2 e 1/3 devono essere configurate per la stessa velocità, duplex e MTU.




Indice

Che cos'è un portchannel?
Punti da ricordare
PortChannel statico o modalità
ONLACP PortChannel o modalità
attivaLink
minimiMTU



Che cos'è un portchannel?

Un canale della porta è un set di uno o più link che possono essere aggregati per formare un canale in bonded (Gruppo di aggregazione connessioni o LAG o PortChannel).

Vantaggi della creazione di un portchannel

  • Ciò fornisce ridondanza, maggiore larghezza di banda e migliore bilanciamento del carico del traffico.
  • Un canale della porta aggrega la larghezza di banda dei link dei membri.
  • Se una porta membro ha esito negativo, il traffico viene reindirizzato alle porte rimanenti.

Tipi di port channel

PortChannel può essere configurato come

  • PortChannel statico o modalità ON
  • LACP PortChannel o modalità attiva


Punti da ricordare

  • Utilizzare LLDP per verificare le connessioni di collegamento se il lato peer supporta LLDP
  • Il numero massimo di interfacce in un PortChannel è 32
  • Un PortChannel può essere configurato come modalità switchport L2 e modalità porta routing L3 (assegnare l'indirizzo Ipv4/IPV6)

Di seguito sono riportati i punti da ricordare quando si aggiunge un'interfaccia a un portchannel.

  • Tutti i membri devono essere dello stesso tipo di interfaccia (ad esempio Ethernet).
  • Tutte le interfacce membro devono avere la stessa velocità/duplex/MTU.
  • Un'interfaccia non deve contenere impostazioni di configurazione L2/L3 non predefinite. Sono supportati solo i comandi descrizione e arresto o nessun arresto.
  • Non è possibile aggiungere un indirizzo IP o un indirizzo MAC statico a un'interfaccia membro.
  • È possibile assegnare un'interfaccia a un solo canale della porta.


Informazioni

utili È possibile utilizzare l'interfaccia predefinita per la configurazione predefinita su un'interfaccia. In questo modo, è possibile pulire facilmente qualsiasi configurazione nell'interfaccia prima di aggiungersi a un portchannel.

Configurazione di esempio


Lets Cleanup the configuration of Eth 1/1 before adding the interface to portchannel

DELLSONiC# show running-configuration interface Eth 1/1
!
interface Eth1/1
mtu 9100
speed 25000
shutdown
switchport trunk allowed Vlan 1-4094

Lets execute default interface Eth1/1

DELLSONiC# configure
DELLSONiC(config)# default interface Eth 1/1

We can see the interface configuration is defaulted

DELLSONiC(config)# do show running-configuration interface Eth 1/1
!
interface Eth1/1
mtu 9100
speed 25000
shutdown
DELLSONiC(config)#



PortChannel statico o modalità ON

La modalità Static PortChannel o ON è un modo semplice per configurare un PortChannel. Questa modalità può essere utilizzata se il dispositivo collegato non supporta LACP. Un LAG statico non dispone di alcun meccanismo per lo scambio di informazioni di aggregazione come LACP, pertanto inizia a inoltrare i pacchetti quando si attiva uno dei suoi collegamenti.

Configurare PortChannel


Add Interfaces to Portchannel.

Sintassi di configurazione

Configurazione

Spiegazione


DELLSONiC(config)# interface Ethernet

Configurare l'interfaccia.


DELLSONiC(config)# interface range Ethernet

Opzionale: Configurare un intervallo di interfacce.


DELLSONiC(conf-if-EthernetX)# channel-group

Definire il PortChannel sotto l'interfaccia.


DELLSONiC(conf-if-EthernetX)# no channel-group

Rimuovere un'interfaccia da un portchannel.


DELLSONiC(conf-if-EthernetX)# no shutdown

Abilitare l'interfaccia.



Configurazione di esempio

Lets Configure Portchannel 1

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# interface PortChannel 1 mode on
DELLSONiC(config-if-po1)# no shutdown
DELLSONiC(config-if-po1)# exit

Lets add interface Eth 1/1 as part of Portchannel 1

DELLSONiC(config)# interface Eth 1/1
DELLSONiC(config-if-Eth1/1)# channel-group 1
DELLSONiC(config-if-Eth1/1)# no shutdown
DELLSONiC(config-if-Eth1/1)# exit

Lets use interface range command to add interface Eth 1/2 and Eth 1/3 as part of Portchannel 1

DELLSONiC(config)# interface range Eth 1/2-1/3
%Info: Configuring only existing interfaces in range
DELLSONiC(config-if-range-eth**)# channel-group 1
DELLSONiC(config-if-range-eth**)# no shutdown
DELLSONiC(config-if-range-eth**)# end
DELLSONiC#


Utilizzare il comando show interface PortChannel e show PortChannel summary per verificare lo stato di PortChannel.

Esempi di output

DELLSONiC# show interface PortChannel 1
PortChannel1 is up, line protocol is up, reason oper-up, mode Static
Hardware is PortChannel, address is XX:XX:XX:XX:XX:XX
Minimum number of links to bring PortChannel up is 1
Mode of IPV4 address assignment: not-set
Mode of IPV6 address assignment: not-set
Graceful shutdown: Disabled
MTU 9100
LineSpeed 75.0GB
Events:
all-links-down at 2023-09-19T17:24:05.257874Z
lacp-fail at 2023-09-19T17:25:15.406803Z
portchannel-up at 2023-09-19T17:25:15.417415Z
Members in this channel: Eth1/1
Members in this channel: Eth1/2
Members in this channel: Eth1/3
Last clearing of "show interface" counters: never
10 seconds input rate 2 packets/sec, 2968 bits/sec, 371 Bytes/sec
10 seconds output rate 0 packets/sec, 0 bits/sec, 0 Bytes/sec
Input statistics:
          1320 packets, 243306 octets
          0 Multicasts, 0 Broadcasts, 1320 Unicasts
          0 error, 28 discarded
Output statistics:
          818 packets, 190127 octets
          0 Multicasts, 0 Broadcasts, 818 Unicasts
          0 error, 0 discarded
Time since last interface status change: 00:03:23

DELLSONiC# show PortChannel summary
Flags(oper-status):  D - Down U - Up (portchannel) P - Up in portchannel (members)
----------------------------------------------------------------------------------------------------------------------------
Group               PortChannel                   Type                Protocol          Member Ports
----------------------------------------------------------------------------------------------------------------------------
1                   PortChannel1   (U)            Eth                 NONE                 Eth1/1(P)
                                                                                           Eth1/2(P)
                                                                                           Eth1/3(P)



LACP PortChannel o modalità attiva

Un canale della porta è un insieme di uno o più link che possono essere aggregati per formare un canale bonded (Gruppo di aggregazione connessioni, LAG o canale della porta).
Il protocollo LACP (Link Aggregate Control Protocol) utilizza le scambi peer (LACPDU) tra i link per determinare, su base continuativa, la funzionalità di aggregazione di vari link e fornire continuamente il livello massimo di funzionalità di aggregazione raggiungibile tra una determinata coppia di sistemi.

Configurazione dellasintassi di configurazione di PortChannel

Configurazione

Spiegazione


admin@DELLSONiC:~$ sonic-cli

Accedere a DELL MF-CLI


DELLSONiC# configure terminal

Consente di accedere alla modalità di configurazione.


DELLSONiC(config)# interface PortChannel

Configurare PortChannel come LACP active portchannel.


sonic(config)# interface PortChannel  mode active

(Opzionale) Configurare PortChannel come LACP active PortChannel. È possibile specificare una modalità attiva. (default)


DELLSONiC(conf-if-poX)# no shutdown

Eseguire l'unshut del PortChannel.


DELLSONiC(conf-if-poX)#exit

Uscire da PortChannel.


Aggiungere interfacce a un portchannel.

Sintassi di configurazione

Configurazione

Spiegazione


DELLSONiC(config)# interface Ethernet

Configurare l'interfaccia.


DELLSONiC(config)# interface range Ethernet

Opzionale: Configurare un intervallo di interfacce.


DELLSONiC(conf-if-EthernetX)# channel-group

Definire il PortChannel sotto l'interfaccia.


DELLSONiC(conf-if-EthernetX)# no channel-group

Rimuovere un'interfaccia da un portchannel.


DELLSONiC(conf-if-EthernetX)# no shutdown

Abilitare l'interfaccia.


Configurazione di esempio

Lets Configure Portchannel 1

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# interface PortChannel 1
DELLSONiC(config-if-po1)# no shutdown
DELLSONiC(config-if-po1)# exit

Lets add interface Eth 1/1 as part of Portchannel 1

DELLSONiC(config)# interface Eth 1/1
DELLSONiC(config-if-Eth1/1)# channel-group 1
DELLSONiC(config-if-Eth1/1)# no shutdown
DELLSONiC(config-if-Eth1/1)# exit

Lets use interface range command to add interface Eth 1/2 and Eth 1/3 as part of Portchannel 1

DELLSONiC(config)# interface range Eth 1/2-1/3
%Info: Configuring only existing interfaces in range
DELLSONiC(config-if-range-eth**)# channel-group 1
DELLSONiC(config-if-range-eth**)# no shutdown
DELLSONiC(config-if-range-eth**)# end
DELLSONiC#


Utilizzare il comando show interface PortChannel e show PortChannel summary per verificare lo stato di PortChannel.

Esempi di output

DELLSONiC# show interface PortChannel 1
PortChannel1 is up, line protocol is up, reason oper-up, mode LACP
Hardware is PortChannel, address is XX:XX:XX:XX:XX:XX
Minimum number of links to bring PortChannel up is 1
Mode of IPV4 address assignment: not-set
Mode of IPV6 address assignment: not-set
Fallback: Disabled
Graceful shutdown: Disabled
MTU 9100
LineSpeed 75.0GB
Events:
all-links-down at 2023-09-19T16:19:23.406682Z
lacp-fail at 2023-09-19T16:37:02.782825Z
portchannel-up at 2023-09-19T16:37:42.564118Z
LACP mode ACTIVE interval SLOW priority 65535 address XX:XX:XX:XX:XX:XX
Members in this channel: Eth1/1(Selected)
LACP Actor port 1  address XX:XX:XX:XX:XX:XX key 1
LACP Partner port 1  address XX:XX:XX:XX:XX:XX key 1
Members in this channel: Eth1/2(Selected)
LACP Actor port 2  address XX:XX:XX:XX:XX:XX key 1
LACP Partner port 2  address XX:XX:XX:XX:XX:XX key 1
Members in this channel: Eth1/3(Selected)
LACP Actor port 3  address XX:XX:XX:XX:XX:XX key 1
LACP Partner port 3  address XX:XX:XX:XX:XX:XX key 1
Last clearing of "show interface" counters: never
10 seconds input rate 0 packets/sec, 0 bits/sec, 0 Bytes/sec
10 seconds output rate 0 packets/sec, 0 bits/sec, 0 Bytes/sec
Input statistics:
          107 packets, 20173 octets
          0 Multicasts, 0 Broadcasts, 107 Unicasts
          0 error, 16 discarded
Output statistics:
          209 packets, 34421 octets
         0 Multicasts, 0 Broadcasts, 209 Unicasts
          0 error, 0 discarded
Time since last interface status change: 00:02:04

DELLSONiC# show PortChannel summary
Flags(oper-status):  D - Down U - Up (portchannel) P - Up in portchannel (members)
----------------------------------------------------------------------------------------------------------------------------
Group               PortChannel                   Type                Protocol          Member Ports
----------------------------------------------------------------------------------------------------------------------------
1                   PortChannel1   (U)            Eth                 LACP                 Eth1/1(P)
                                                                                           Eth1/2(P)
                                                                                           Eth1/3(P)




Link minimi

È possibile configurare il numero minimo di link per attivare il port-channel utilizzando il comando min-links. Il valore predefinito è 0.

Configurazione di esempio

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# interface PortChannel 1
DELLSONiC(config-if-po1)# min-links 2
DELLSONiC(config-if-po1)# end
DELLSONiC#

Esempi di output
DELLSONiC# show PortChannel summary
Flags(oper-status):  D - Down U - Up (portchannel) P - Up in portchannel (members)
----------------------------------------------------------------------------------------------------------------------------
Group               PortChannel                   Type                Protocol          Member Ports
----------------------------------------------------------------------------------------------------------------------------
1                   PortChannel1   (U)            Eth                 LACP                 Eth1/1(P)
                                                                                           Eth1/2(P)
                                                                                           Eth1/3(P


Si consideri che la porta Eth 1/2 e il collegamento Eth 1/3 non funzionano. Eth 1/1 è UP. Poiché è attivo solo un link e il link minimo è 2, portchannel 1 diventa inattivo.

Possiamo vedere che portchannel 1 è inattivo e perché si tratta di link minimi.

Esempi di output

DELLSONiC# show interface status (Output grepped for brevity)
--------------------------------------------------------------------------------------------------------------------------------------
Name                Description                   Oper           Reason         AutoNeg   Speed          MTU            Alternate Name
--------------------------------------------------------------------------------------------------------------------------------------
Eth1/1              -                             up             oper-up        off       25000          9100           Ethernet0
Eth1/2              -                             down           admin-down     off       25000          9100           Ethernet1
Eth1/3              -                             down           admin-down     off       25000          9100           Ethernet2

PortChannel1        -                             down           min-links      -         75000          9100           -




MTU

È possibile configurare la MTU su un'interfaccia portchannel. Di seguito sono riportati gli aspetti chiave da conoscere prima di configurare la MTU in un PortChannel.

  • Configurare la MTU sull'interfaccia assegnata a un canale della porta prima di configurare la MTU del canale della porta.
  • La MTU predefinita di un PortChannel è 9100.
  • Tutti i membri di un port channel devono avere lo stesso valore MTU.
  • Le interfacce membro con VLAN tagged devono avere una MTU di collegamento di 4 byte superiore rispetto ai membri untagged per tenere conto del tag del pacchetto.
  • Accertarsi che la MTU delle interfacce membro del canale della porta sia maggiore o uguale alla MTU del canale della porta.
  • Il sistema seleziona il valore MTU più basso configurato sul canale della porta o sui membri del canale della porta come MTU del canale della porta.

Esempio

Si consideri che il canale della porta contiene membri tagged con Link MTU di 1522 e MTU IP di 1500 e membri untagged con Link MTU di 1518 e IP MTU di 1500.
La Link MTU del canale della porta non può essere superiore a 1518 byte e la relativa MTU IP non può essere superiore a 1500 byte.

NOTA:

  • La configurazione MTU su un'interfaccia configura la dimensione massima del frame dell'unità di trasmissione (MTU) per il traffico IP su un'interfaccia.
  • L'interfaccia show mostra IP MTU.
  • Se si configura la MTU sui membri del canale della porta dopo aver configurato la MTU del canale della porta, la MTU del canale della porta potrebbe non essere aggiornata.


Esempi di output

Cambiamo la MTU di PortChannel in 1500 (il valore predefinito è 9100)

DELLSONiC# configure
DELLSONiC(config)# interface PortChannel 1
DELLSONiC(config-if-po1)# mtu 1500
DELLSONiC(config-if-po1)# end
DELLSONiC#

Esempi di output
DELLSONiC# show interface PortChannel 1
PortChannel1 is up, line protocol is up, reason oper-up, mode LACP
Hardware is PortChannel, address is XX:XX:XX:XX:XX:XX
Minimum number of links to bring PortChannel up is 1
Mode of IPV4 address assignment: not-set
Mode of IPV6 address assignment: not-set
Fallback: Disabled
Graceful shutdown: Disabled
MTU 1500
LineSpeed 75.0GB
Events:
all-links-down at 2023-09-19T16:50:29.006155Z
lacp-fail at 2023-09-19T16:50:30.833807Z
portchannel-up at 2023-09-19T16:50:30.83887Z
LACP mode ACTIVE interval SLOW priority 65535 address XX:XX:XX:XX:XX:XX
Members in this channel: Eth1/1(Selected)
LACP Actor port 1  address XX:XX:XX:XX:XX:XX key 1
LACP Partner port 1  address XX:XX:XX:XX:XX:XX key 1
Members in this channel: Eth1/2(Selected)
LACP Actor port 2  address XX:XX:XX:XX:XX:XX key 1
LACP Partner port 2  address XX:XX:XX:XX:XX:XX key 1
Members in this channel: Eth1/3(Selected)
LACP Actor port 3  address XX:XX:XX:XX:XX:XX key 1
LACP Partner port 3  address XX:XX:XX:XX:XX:XX key 1
Last clearing of "show interface" counters: never
10 seconds input rate 0 packets/sec, 0 bits/sec, 0 Bytes/sec
10 seconds output rate 0 packets/sec, 0 bits/sec, 0 Bytes/sec
Input statistics:
          274 packets, 59031 octets
          0 Multicasts, 0 Broadcasts, 274 Unicasts
          0 error, 19 discarded
Output statistics:
          385 packets, 78115 octets
          0 Multicasts, 0 Broadcasts, 385 Unicasts
          0 error, 0 discarded
Time since last interface status change: 00:01:18

Prodotti interessati

Enterprise SONiC Distribution, PowerSwitch E3200-ON Series, PowerSwitch N3200-ON, PowerSwitch S5212F-ON, PowerSwitch S5224F-ON, PowerSwitch S5232F-ON, PowerSwitch S5248F-ON, PowerSwitch S5296F-ON, PowerSwitch Z9264F-ON, PowerSwitch Z9332F-ON , PowerSwitch Z9432F-ON ...
Proprietà dell'articolo
Numero articolo: 000217739
Tipo di articolo: How To
Ultima modifica: 28 set 2023
Versione:  3
Trova risposta alle tue domande dagli altri utenti Dell
Support Services
Verifica che il dispositivo sia coperto dai Servizi di supporto.
