Dell Networking SONiC Sådan konfigurerer du SNMP v2c

Riepilogo: Denne artikel handler om, hvordan du konfigurerer SNMP v2c i Dell Networking SONiC.

Questo articolo si applica a Questo articolo non si applica a Questo articolo non è legato a un prodotto specifico. Non tutte le versioni del prodotto sono identificate in questo articolo.
Scopri le altre risorse

Istruzioni



Forudsætninger

Vi bruger standard interface navngivning til at demonstrere koncepterne. Se artiklen Dell Networking S-serien: Basic Interface Configuration - SONiC 4.0 for at få flere oplysninger om navngivning af grænseflade



Indeks

Hvad er SNMP?
Konfiguration
af SNMP v2cSNMP-fællesskaber
SNMP-meddelelser
SNMP-grupper (valgfrit)
SNMP-motor-id (valgfrit)
SNMP-kontakt og -placering (valgfrit)
Kildegrænseflade (valgfrit)
VRF (tilvalg)
Eksempel på konfiguration




Hvad er SNMP?


Netværksadministrationsstationer bruger SNMP (Simple Network Management Protocol) til at hente og ændre softwarekonfigurationer for administrerede objekter på en agent i netværksenheder. Et administreret objekt er et datum af ledelsesinformation.

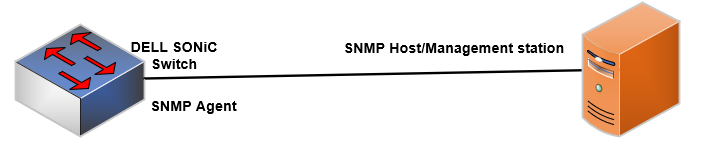

Snmp-agent og vært

SNMP-agenten i en administreret switch vedligeholder dataene for administrerede objekter i administrationsinformationsbaser (MIB'er). Administrerede objekter identificeres ved hjælp af deres objektidentifikatorer (OID'er). En ekstern SNMP-agent udfører en SNMP-gennemgang på de OID'er, der er gemt i MIB er, på den lokale switch for at få vist og hente oplysninger.

Den lokale SNMP-agent sender meddelelser om systemhændelser, der skal konfigureres af administrationsstationer kaldet værter. SNMP-meddelelser sendes for hændelser, f.eks. systemgenindlæsning og tab af forbindelse til naboenheder.

SNMP-meddelelser kan være fælder eller informere.

  • Der sendes en SNMP-trap, når der registreres en tilstandsændring i et administrationsobjekt. Der kræves ingen bekræftelse fra en administrationsstation, der modtager trapmeddelelsen.
  • En SNMP-meddelelse sender trapindholdet og anmoder om bekræftelse af modtagelsen fra en styringsstation. Meddelelsen sendes igen, hvis der ikke modtages noget svar. En styringsstation sender sit svar som en protokoldataenhed (PDU).




BEMÆRK:
Dell SONiC understøtter SNMP v2c og SNMP v3
Dell SONiC understøtter standard-MIB er, herunder alle anmodninger om hentning.
Dell SONiC understøtter ikke SNMP SET-handlinger.


Denne artikel forklarer, hvordan du konfigurerer SNMP v2c i Dell SONiC.



Konfiguration af SNMP v2c

Nedenfor er de primære konfigurationer af SNMPv2.

SNMP-fællesskaber


SNMP v2c bruger fællesskabsstrenge til at godkende SNMP-administrationsstationer. SNMP-meddelelser sendes uden kryptering som almindelig tekst. I SNMP v2c fungerer en fællesskabsstreng som en adgangskode, der er inkluderet i Få anmodninger om at give brugeradgang til en administreret switch, og som gør det muligt for switchen at sende SNMP-meddelelser til en godkendt bruger.

Kommandosyntaks

Konfigurer SNMP-fællesskaber

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# snmp-server community {SNMP-COMMUNITY-NAME}

En fællesskabsstreng understøtter alle alfanumeriske tegn og specialtegn undtagen mellemrum, komma og @; Maksimum 32 tegn. Der kræves mindst fire tegn. Desuden understøttes brug af # som det første tegn i en fællesskabsstreng (f.eks. snmp-server community #public).



SNMP-meddelelser


Hvis du vil sende SNMP-meddelelser som traps, skal du indtaste traps og et sikkerhedsniveau. Hvis du vil sende SNMP-meddelelser som oplysninger, skal du indtaste oplysninger og et sikkerhedsniveau. Som standard sendes traps og oplysninger på UDP-port 162 og standard VRF.

Kommandosyntaks

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# snmp-server host {ipv4–address | ipv6–address} community community-name {traps v2c | informs [timeout seconds] [retries number]} [source-interface {Eth slot/port[/breakout-port] | Vrf vrf-name] [port udp-port-number]


Hvis du vil afbryde en fjernstyringsstation fra at modtage SNMP v2-meddelelser, skal du bruge nedenstående kommando.

Kommandosyntaks

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# no snmp-server host {ipv4–address | ipv6–address} community community-name


Gør det muligt, at alle SNMP-traps og oplysninger, der genereres på switchgrænseflader, sendes til en SNMP-styringsstation fra den lokale agent.

Kommandosyntaks

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# snmp-server enable trap


Bekræft

DELLSONiC# show snmp-server
DELLSONiC# show snmp-server host






SNMP-grupper (valgfrit)

Angiv et gruppenavn for at bruge en fællesskabsstreng til at godkende en enkeltperson eller gruppe af brugere.

Kommandosyntaks

The group name is 32 character long.

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# snmp-server community SNMP-COMMUNITY-NAME group GROUP-NAME v2c notify no_view


Bekræft:

Brug følgende kommandoer.

DELLSONiC # show snmp-server community
DELLSONiC # show snmp-server group




SNMP-motor-id (valgfrit)

Et program-id identificerer den lokale SNMP-agent på en switch. Motor-id'et er et oktetnummer. Som standard er SNMP-program-id et afledt af MAC-adressen.

Kommandosyntaks
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC (config)# snmp-server engine {ENGINE-ID}

Kontrollere
Brug følgende kommando
DELLSONiC # show snmp-server


SNMP-kontakt og -placering (valgfrit)


Brug kommandoen snmp-server engineID til fejlfinding af systemet ved at konfigurere kontaktoplysninger (f.eks. telefonnummer, e-mail, navn på teknisk support) og den fysiske placering (campusbygning, etage, lokale). Indtast op til 32 tegn for hver streng. Sæt hver tekst i dobbelte anførselstegn (").

Kommandosyntaks
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)#  snmp-server contact "CONTACT-STRING"
DELLSONiC(config)# snmp-server location "LOCATION-STRING"

Kontrollere
Brug følgende kommando
DELLSONiC # show snmp-server


Kildegrænseflade (valgfrit)

Vi kan specificere en kildegrænseflade til en vært. Brug følgende kommando

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# snmp-server host {HOST IP or NAME} community DELL-SNMP source-interface {Interface}

Interface options
  Eth           Ethernet interface
  Loopback      Loopback interface
  Management    Management interface
  PortChannel   PortChannel interface
  Vlan          VLAN interface



VRF (tilvalg)

Hvis værten kan nås via en VRF, skal du bruge nedenstående kommando.
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# snmp-server host {HOST IP or NAME} ​​​​​​​community DELL-SNMP vrf  {VRF_NAME}

VRF-NAME Options
  mgmt                                            Management VRF
  VRF name (prefixed by Vrf, Max: 15 characters)  VRF name (up to 15 characters)




Eksempelkonfiguration

Lad os antage, at vi har en vært 10.0.0.1, i standard vrf, der modtager trap'en. Community-strengen er DELL-SNMP. Kontakten er SUPPORT-CONTACT, og placeringen er BUILDING_NAME.

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# snmp-server community DELL-SNMP
DELLSONiC(config)# snmp-server contact "SUPPORT-CONTACT"
DELLSONiC(config)# snmp-server location "BUILDING_NAME"
DELLSONiC(config)# snmp-server enable trap
DELLSONiC(config)# snmp-server host 10.0.0.1 community DELL-SNMP


Lad os kontrollere konfigurationen.

DELLSONiC# show snmp-server

Location   : "BUILDING_NAME"
Contact    : "SUPPORT-CONTACT"
EngineID   : XX:XX:XX:XX:XX:XX:XX:XX:XX:XX:XX
Traps      : enable

DELLSONiC# show snmp-server host

             Target Address              Port  Type    Community    Ver T-Out Retries    VRF     Source-Interface
--------------------------------------- ----- ------ -------------- --- ----- ------- ---------- ---------------
10.0.0.1                                162   trap   DELL-SNMP      v2c 15    3


             Target Address              Port  Type    User Name        Security    T-Out Retries    VRF     Source-interface
--------------------------------------- ----- ------ -------------- --------------- ----- ------- ---------- -----------
