Dell Networking SONiC SNMP v2c:n määrittäminen

Riepilogo: Tässä artikkelissa kerrotaan, miten SNMP v2c määritetään Dell Networking SONiC:ssä.

Questo articolo si applica a Questo articolo non si applica a Questo articolo non è legato a un prodotto specifico. Non tutte le versioni del prodotto sono identificate in questo articolo.
Scopri le altre risorse

Istruzioni



Edellytykset

Käytämme vakiorajapintojen nimeämistä käsitteiden havainnollistamiseen. Katso artikkeli Dell Networking S-Series: Basic Interface Configuration - SONiC 4.0 tarjoaa lisätietoja liittymien nimeämisestä



Indeksi

Mikä on SNMP?
SNMP v2c -kokoonpano
   SNMP-yhteisöt
   SNMP-ilmoitukset
   SNMP-ryhmät (valinnainen)
   SNMP-moottorin tunnus (valinnainen)
   SNMP-yhteyshenkilö ja sijainti (valinnainen)
   Source Interface (valinnainen)
   VRF (valinnainen)
Näytteen määritys




Mikä on SNMP?


Verkonhallinta-asemat käyttävät SNMP (Simple Network Management Protocol) -protokollaa verkkolaitteiden agentin hallittujen objektien ohjelmistomääritysten hakemiseen ja muokkaamiseen. Hallittu objekti on hallintatietojen peruspiste.

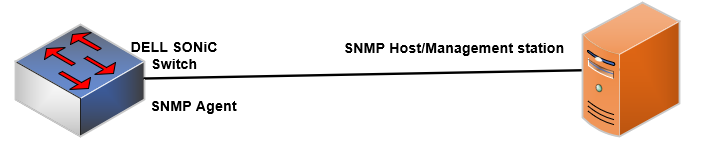

SNMP-agentti ja isäntä

Hallitun kytkimen SNMP-agentti ylläpitää hallittujen objektien tietoja hallinnan tietokannoissa (MIB). Hallitut kohteet tunnistetaan niiden objektitunnisteiden (OID) perusteella. Etä-SNMP-agentti suorittaa SNMP-kävelyn paikallisen kytkimen MIB-levyihin tallennetuille OID:ille tietojen tarkastelemista ja noutamista varten.

Paikallinen SNMP-agentti lähettää ilmoituksia järjestelmätapahtumista, jotka hallinta-asemien on määritettävä herroiksi. SNMP-ilmoituksia lähetetään tapahtumista, kuten järjestelmän uudelleenlatauksista ja yhteyden katkeamisesta naapurilaitteisiin.

SNMP-ilmoitukset voivat olla ansoja tai ilmoituksia.

  • SNMP-keskeytys lähetetään, kun hallintaobjektissa havaitaan tilan muutos. Keskeytysviestin vastaanottavalta hallinta-asemalta ei vaadita kuittausta.
  • SNMP-ilmoitus lähettää keskeytyksen sisällön ja pyytää hallinta-asemalta vastaanottovahvistusta. Ilmoitus lähetetään uudelleen, jos vastausta ei saada. Hallinta-asema lähettää vastauksensa protokollatietoyksikkönä (PDU).




HUOMAUTUS:
Dell SONiC tukee SNMP v2c:tä ja SNMP v3
:aDell SONiC tukee MIB-vakiolähetyksiä, mukaan lukien kaikki get-pyynnöt.
Dell SONiC ei tue SNMP SET -toimintoja.


Tässä artikkelissa selitetään, miten SNMP v2c määritetään Dell SONiC:ssä.



SNMP v2c -kokoonpano

Seuraavassa on SNMPv2:n päämääritykset.

SNMP-yhteisöt


SNMP v2c todentaa SNMP-hallinta-asemat yhteisön merkkijonojen avulla. SNMP-viestit lähetetään salaamattomana tekstinä. SNMP v2c:ssä yhteisömerkkijono toimii salasanana, joka sisältyy kohtaan Hae pyyntöjä, jotta käyttäjä voi käyttää hallittua kytkintä ja jonka avulla kytkin voi lähettää SNMP-viestejä todennetulle käyttäjälle.

Komennon syntaksi

SNMP-yhteisöjen määritys

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# snmp-server community {SNMP-COMMUNITY-NAME}

Yhteisön merkkijono tukee kaikkia aakkosnumeerisia merkkejä ja erikoismerkkejä lukuun ottamatta välilyöntiä, pilkkua ja @-merkkiä; Enintään 32 merkkiä. Vähintään neljä merkkiä on pakollinen. Lisäksi #-merkin käyttämistä yhteisön merkkijonon (esimerkiksi snmp-server community #public) ensimmäisenä merkkinä ei tueta.



SNMP-ilmoitukset


Jos haluat lähettää SNMP-ilmoituksia keskeytyksinä, määritä keskeytykset ja suojaustaso. Jos haluat lähettää SNMP-ilmoitukset ilmoituksina, anna tiedot ja suojaustaso. Keskeytykset ja ilmoitukset lähetetään oletusarvoisesti UDP-porttiin 162 ja oletusarvoiseen VRF:ään.

Komennon syntaksi

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# snmp-server host {ipv4–address | ipv6–address} community community-name {traps v2c | informs [timeout seconds] [retries number]} [source-interface {Eth slot/port[/breakout-port] | Vrf vrf-name] [port udp-port-number]


Voit poistaa etähallinta-aseman vastaanottamasta SNMP v2 -ilmoituksia alla olevalla komennolla.

Komennon syntaksi

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# no snmp-server host {ipv4–address | ipv6–address} community community-name


Ota käyttöön, että kaikki kytkinliittymissä luodut SNMP-keskeytykset ja -tiedot voidaan lähettää paikallisesta agentista SNMP-hallinta-asemaan.

Komennon syntaksi

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# snmp-server enable trap


Tarkista

DELLSONiC# show snmp-server
DELLSONiC# show snmp-server host






SNMP-ryhmät (valinnainen)

Määritä ryhmän nimi, jos haluat käyttää yhteisömerkkijonoa yksittäisen henkilön tai käyttäjäryhmän todentamiseen.

Komennon syntaksi

The group name is 32 character long.

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# snmp-server community SNMP-COMMUNITY-NAME group GROUP-NAME v2c notify no_view


Vahvista

Käytä seuraavia komentoja.

DELLSONiC # show snmp-server community
DELLSONiC # show snmp-server group




SNMP-moottorin tunnus (valinnainen)

Moduulin tunnus yksilöi kytkimen paikallisen SNMP-agentin. Moottorin tunnus on oktettinumero. Oletusarvoisesti SNMP-moduulin tunnus johdetaan MAC-osoitteesta.

Komennon syntaksi
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC (config)# snmp-server engine {ENGINE-ID}

Tarkista
Käytä seuraavaa komentoa:
DELLSONiC # show snmp-server


SNMP-yhteyshenkilö ja sijainti (valinnainen)


Määritä järjestelmän vianmääritykseen paikallisen SNMP-agentin yhteystiedot (kuten puhelinnumero, sähköpostiosoite, teknisen tuen nimi) ja fyysinen sijainti (kampusrakennus, kerros, huone) komennolla snmp-server engineID. Kirjoita enintään 32 merkkiä kullekin merkkijonolle. Kirjoita kukin teksti lainausmerkkeihin (").

Komennon syntaksi
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)#  snmp-server contact "CONTACT-STRING"
DELLSONiC(config)# snmp-server location "LOCATION-STRING"

Tarkista
Käytä seuraavaa komentoa:
DELLSONiC # show snmp-server


Source Interface (valinnainen)

Isännälle voi määrittää lähdeliittymän. Käytä seuraavaa komentoa:

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# snmp-server host {HOST IP or NAME} community DELL-SNMP source-interface {Interface}

Interface options
  Eth           Ethernet interface
  Loopback      Loopback interface
  Management    Management interface
  PortChannel   PortChannel interface
  Vlan          VLAN interface



VRF (valinnainen)

Jos isäntä on tavoitettavissa VRF:n kautta, käytä alla olevaa komentoa.
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# snmp-server host {HOST IP or NAME} ​​​​​​​community DELL-SNMP vrf  {VRF_NAME}

VRF-NAME Options
  mgmt                                            Management VRF
  VRF name (prefixed by Vrf, Max: 15 characters)  VRF name (up to 15 characters)




Esimerkkimääritys

Oletetaan, että oletusarvoisessa vrf-tiedostossa oleva isäntä 10.0.0.1 vastaanottaa keskeytyksen. Yhteisön merkkijono on DELL-SNMP. Yhteyshenkilö on SUPPORT-CONTACT, ja sijainti on BUILDING_NAME.

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# snmp-server community DELL-SNMP
DELLSONiC(config)# snmp-server contact "SUPPORT-CONTACT"
DELLSONiC(config)# snmp-server location "BUILDING_NAME"
DELLSONiC(config)# snmp-server enable trap
DELLSONiC(config)# snmp-server host 10.0.0.1 community DELL-SNMP


Annetaan vahvistaa määritykset.

DELLSONiC# show snmp-server

Location   : "BUILDING_NAME"
Contact    : "SUPPORT-CONTACT"
EngineID   : XX:XX:XX:XX:XX:XX:XX:XX:XX:XX:XX
Traps      : enable

DELLSONiC# show snmp-server host

             Target Address              Port  Type    Community    Ver T-Out Retries    VRF     Source-Interface
--------------------------------------- ----- ------ -------------- --- ----- ------- ---------- ---------------
10.0.0.1                                162   trap   DELL-SNMP      v2c 15    3


             Target Address              Port  Type    User Name        Security    T-Out Retries    VRF     Source-interface
--------------------------------------- ----- ------ -------------- --------------- ----- ------- ---------- -----------
