Instrukcja demontażu modułów wymienianych samodzielnie przez klienta (CRU) w modelach komputerów OptiPlex 5080 w obudowie MFF

1. Instrukcje dotyczące czynności do wykonania przed demontażem pokrywy:

   1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

   2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

   3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

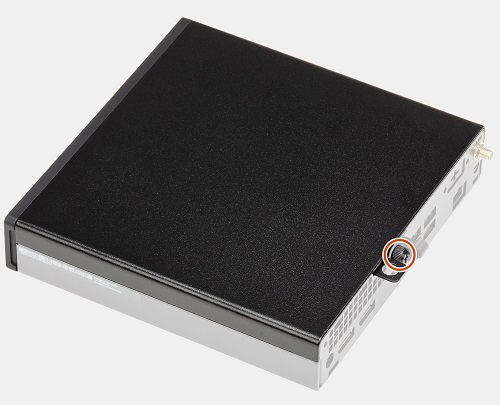

2. Patrząc na tył komputera, poluzuj śrubę skrzydełkową mocującą pokrywę do obudowy.

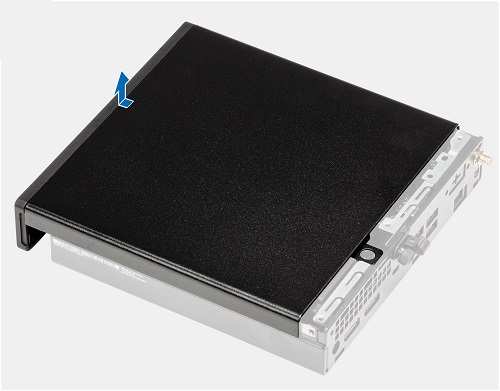

3. Popchnij pokrywę w kierunku przedniej części komputera. Zdejmij panel dostępu do góry, kiedy ucha zabezpieczające są zwolnione.

1. Instrukcje przed demontażem dysku twardego:

   1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

   2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

   3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

   4. Zdejmij pokrywę komputera.

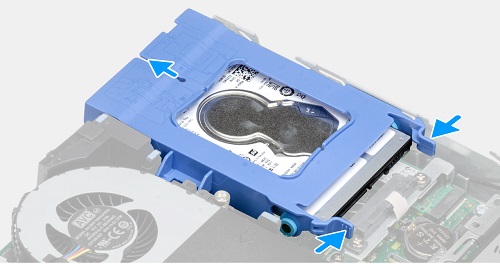

2. Komputer może pomieścić jeden dysk twardy 21/2" w lewym przednim rogu komputera. Dociśnij niebieskie zaczepy w kierunku napędu i pociągnij wspornik do siebie.

3. Podnieś i wyjmij niebieski wspornik z komputera.

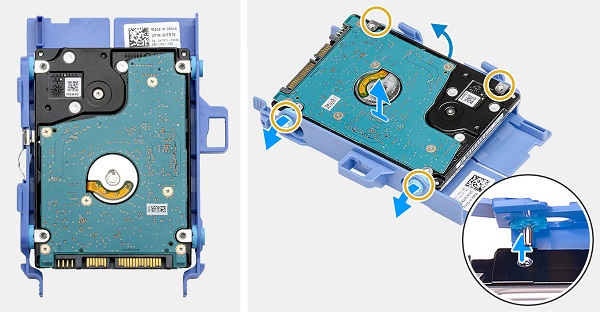

4. Wyjmij dwie przelotki zabezpieczające po jednej stronie niebieskiego uchwytu z napędu, który będzie można luźno wyciągnąć z drugiej strony.

1. Instrukcje przed demontażem dysku SSD:

   1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

   2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

   3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

   4. Zdejmij pokrywę komputera i wyjmij zespół napędu.

Dysk M.2 2230 PCIe SSD:

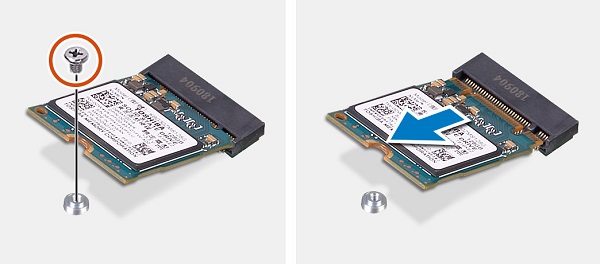

2. Gniazdo M.2 znajduje się wzdłuż lewej krawędzi komputera pod zestawem dysku. Wykręć jedną śrubę mocującą kartę do obudowy.

3. Koniec karty uniesie się, chwyć go i wyjmij ze złącza i komputera.

Dysk M.2 2280 PCIe SSD:

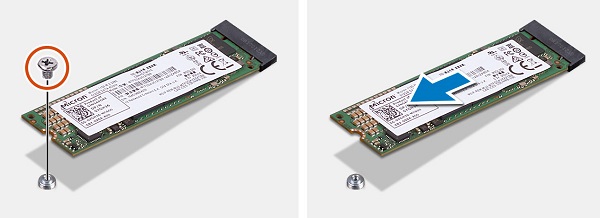

4. Gniazdo M.2 można znaleźć pod wspornikiem napędu po lewej stronie komputera. Wykręć jedną śrubę mocującą kartę do obudowy.

5. Koniec karty uniesie się, chwyć go i wyjmij ze złącza i komputera.

1. Instrukcje przed demontażem zestawu wentylatora:

   1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

   2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

   3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

   4. Zdejmij pokrywę komputera.

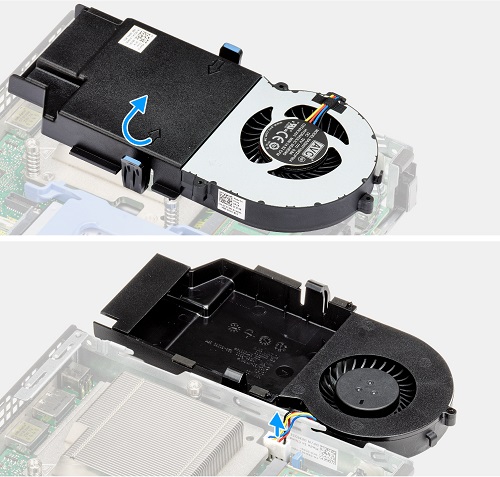

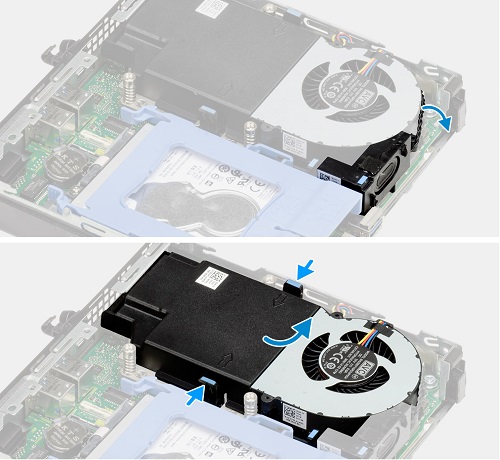

2. Kabel wentylatora jest ustawiony wzdłuż prawej strony obudowy. Wyjmij kabel wentylatora i dociśnij do siebie niebieskie zaczepy.

3. Odwróć zestaw wentylatora i odłącz kabel wentylatora przed wyjęciem go z komputera.

1. Instrukcje przed demontażem modułu pamięci:

   1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

   2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

   3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

   4. Zdejmij pokrywę komputera i wyjmij układ wentylatora.

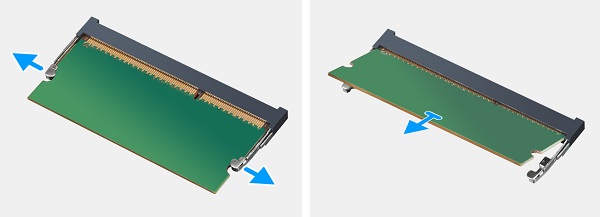

2. Gniazda pamięci znajdują się pod układem wentylatora. Pociągnij zaciski mocujące po obu stronach DIMM tak, aby wysunąć pamięć DIMM z gniazda.

3. Wyjmij pamięć DIMM z gniazda i obudowy.

1. Instrukcje przed demontażem baterii pastylkowej:

   1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

   2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

   3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

   4. Zdejmij pokrywę komputera.

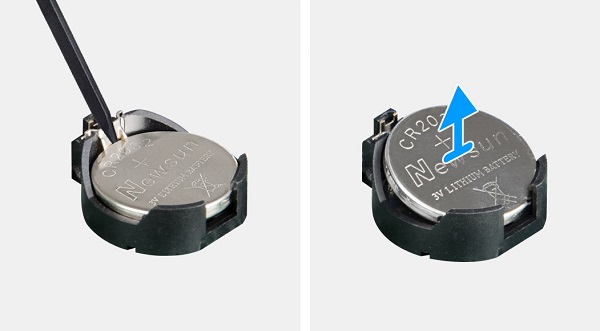

2. Bateria pastylkowa znajduje się w lewym tylnym rogu komputera. Za pomocą rysika z tworzywa sztucznego lub podobnego narzędzia podważ zatrzask i wyjmij baterię.

3. Podnieś i wyjmij baterię ze złącza.

1. Instrukcje przed demontażem głośnika wewnętrznego:

   1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

   2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

   3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

   4. Zdejmij pokrywę komputera i wyjmij układ wentylatora.

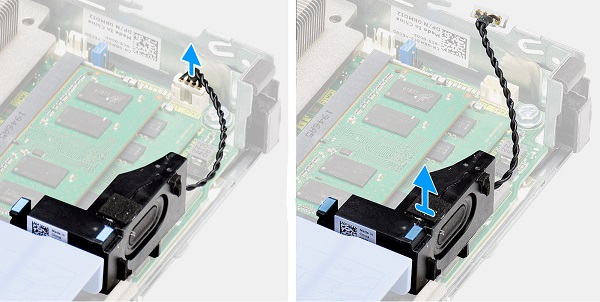

2. Głośnik znajduje się z przodu komputera. Odłącz kabel głośnika od płyty głównej.

3. Pociągnij zaczep w kierunku tylnej części zespołu głośników i podnieś go z obudowy.

1. Instrukcje przed demontażem karty Wi-Fi, Bezprzewodowa sieć lokalna (WLAN):

   1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

   2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

   3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

   4. Zdejmij pokrywę komputera i wyjmij zespół napędu.

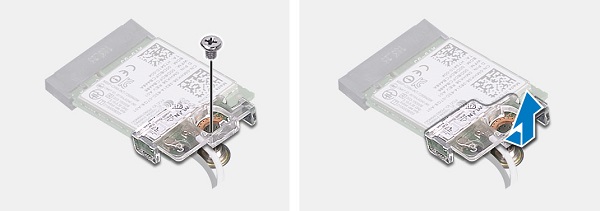

2. Gniazdo karty sieci bezprzewodowej znajduje się w lewym przednim rogu komputera pod wspornikiem dysku. Wykręć jedną śrubę blokującą uchwyt anteny.

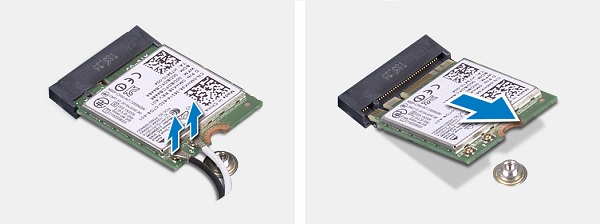

3. Odłącz kable anteny Wi-Fi od karty. (Złącze jest wciskane i po lekkim dociśnięciu karta wysunie się).

5. Wyjmij kartę z gniazda i komputera.
