Dell Networking SONiC: Virtuaalireitityksen ja -välityksen määrittäminen

Summary: Tässä artikkelissa selitetään, miten VRF (Virtual Routing and Forwarding) määritetään Dell Networking SONiC -ohjaimessa. Tässä artikkelissa käytetään Dell SONiC 4.1 -kytkintä.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions


Edellytykset
Esittelemme käsitteitä vakioliitännän nimeämistoiminnolla. Katso Dellin artikkelia Dell Networking S -sarja: Basic Interface Configuration – SONiC 4.0 : lisätietoja liitännän nimeämisestä


Hakemisto:

Johdanto Esimerkkimääritys


Johdanto

VIRTUAALINEN REITITYS (VIRTUAL Routing and Forwarding, VRF) -osiot ohjaavat fyysisen reitittimen useisiin virtuaalireitittimiin. Ohjaus- ja datatasot eristetään kussakin virtuaalireitittimessä. liikenne ei virrat virtuaalireitittimien välillä. VRF-toiminnolla samassa reitittimessä voi esiintyä samanaikaisesti useita erillisiä reititystaulukoita.
  • Dell SONiC -kytkimen määritettävien VRF-tiedostojen enimmäismäärä määräytyy ympäristön mukaan.
  • Poista mahdollinen olemassa oleva IP-osoite L3-liitännästä, ennen kuin määrität sen VRF-laitteelle.

Dell SONiC tukee seuraavia VRF-esiintymiä:

  • Oletusarvoinen VRF-esiintymä
  • Muut kuin vikasietoiset VRF-esiintymät
  • Hallinta-VRF-esiintymä
Seuraavassa taulukossa on lueteltu tuetut ominaisuudet hallinta-, oletus- ja ei-vikasietoisessa VRF-esiintymässä:

Ominaisuus Hallinnan VRF Oletus-VRF Ei-kehikon VRF
BGP Ei Kyllä Kyllä
ICMP tai PING Kyllä Kyllä Kyllä
NTP-asiakasohjelma Kyllä Kyllä Kyllä
NTP-palvelin Kyllä Kyllä Ei
SCP-asiakas Kyllä Kyllä Kyllä
Traceroute Kyllä Kyllä Kyllä


Oletus-VRF

Dell SONiC:ssä järjestelmä määrittää oletusarvoisesti oletusarvoisesti kaikki fyysiset liitännät, mukaan lukien hallintaliittymän ja kaikki loogiset liitännät, oletusarvoisesti VRF-instanssiin.

    Hallinnan VRF

    Hallinta-VRF tarjoaa erillisen mgmt-reititystaulukon kaistan ulkopuoliselle hallintaverkolle, joka poikkeaa oletusarvoisesta kaistansisäisesta data plane -verkosta. Erillinen hallinta-VRF tarjoaa rajatun reititystaulukon hallintakäyttöliittymälle, kun kytkintä käytetään SSH:n kautta.
    • NTP käyttää oletusarvoisesti hallinta-VRF:ää. Jos hallinta-VRF:ää ei ole määritetty, NTP käyttää oletus-VRF:ää.
    • Hallinta-VRF ei tue IP-palveluja, kuten TFTP ja FTP.
    • DNS:ää tuetaan.

    Hallinnan VRF-kokoonpanon syntaksi:

    Ota hallinta-VRF käyttöön ja siirrä hallintaportti Hallinta-VRF mgmt -kohtaan.
    admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# ip vrf mgmt

    Tarkista
    DELLSONiC# show ip vrf mgmt
VRF-NAME            INTERFACES
----------------------------------------------------------------
mgmt                Management0

    Poista hallinta-VRF ja palauta hallintakäyttöliittymä oletus-VRF:ään.
    admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# no ip vrf mgmt


    Ei-oletus-VRF

    Liikenteen eristämiseksi voidaan määrittää DELL SONiC:ssä ei-epätallennallisia VRF-tiedostoja. Voimme liittää fyysiset Ethernet-, loopback-, porttikanava- ja VLAN-liitännät ei-vikasietoisiin VRF-liitäntöihin.
    • Ei-oletus-vrf-nimi on enintään 15 aakkosnumeerista merkkiä
    • VRF-nimen alussa on oltava vrf-etuliite , kuten VrfRED, Vrf10, Vrf_BLUE.
    • Hallintaporttia ei voi määrittää osana ei-oletus-VRF:ää


    Ei-oletus-VRF-kokoonpanon syntaksi

    Luo VRF
    admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# ip vrf Vrf_NAME

    Yhdistä Layer 3 -liitäntä, vlan, portchannel, loopback to VRF:
    admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# interface <Eth slot/port><Vlan ID><PortChannel ID><Eth slot/port.subport><Loopback ID>
DELLSONiC(config-if-XXXX)# ip vrf forwarding Vrf_NAME

    Tarkista VRF
    admin@DELLSONiC:~$ sonic-cli
DELLSONiC# show ip vrf
VRF-NAME            INTERFACES
----------------------------------------------------------------
Vrf_NAME            Vlan10
default

    Pura liittymä VRF:stä.
    admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# interface <Eth slot/port><Vlan ID><PortChannel ID><Eth slot/port.subport><Loopback ID>
DELLSONiC(config-if-XXXX)# no ip vrf forwarding Vrf_NAME

    Poista VRF.
    admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# no ip vrf Vrf_NAME


    Esimerkkimääritys

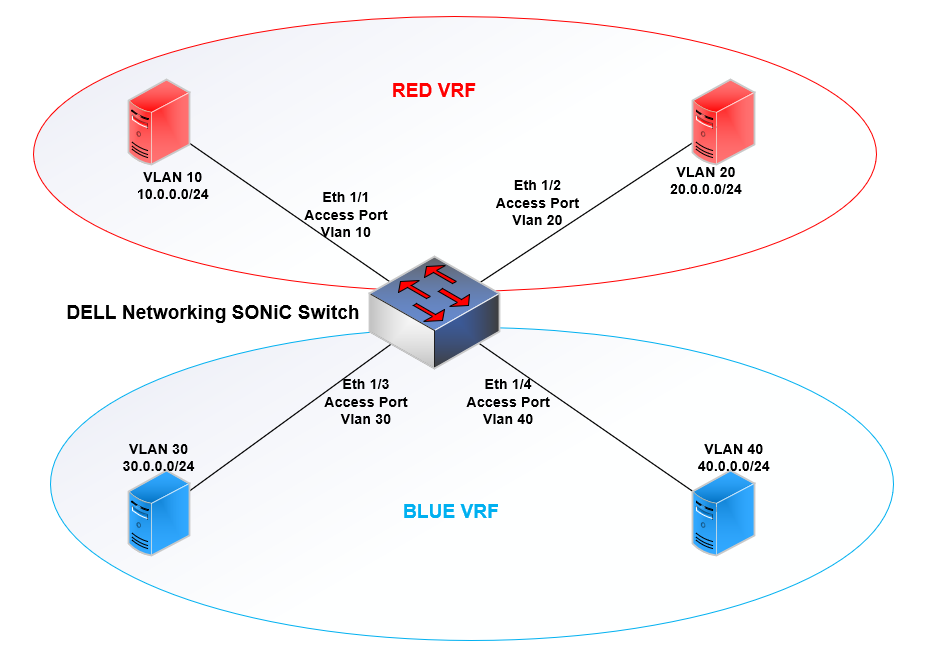

    Tutustu VRF-peruskokoonpanoon tarkastelemalla seuraavaa topologiaa kuvassa esitetyllä tavalla.

    VRF-määritys

    Tavoite: Tavoitteenamme on varmistaa, että VLAN 10 -verkko saa yhteyden vain VLAN 20 -verkkoon ja päinvastoin. VLAN 30 on yhteydessä vain VLAN 40 -verkkoon ja päinvastoin.

    VLAN-verkot on jo luotu, vastaavat portit on jo määritetty VLAN-verkkoihin ja Dell Networking SONiC -kytkimen liitännät eivät ole käytössä.

    Lisätietoja VLAN-määrityksestä on artikkelissa Dell Networking SONiC: VLAN-verkon luominen ja liittäminen runkoon ja switchportien käyttämiseen


    Vrf_RED määritys

    Vrf_BLUE määritys


    Avaa Dell Management Framework -komentoriviliittymä ja määritä tila
    admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
    Avaa Dell Management Framework -komentoriviliittymä ja määritä tila
    admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure

    VRF-Vrf_RED luominen
    DELLSONiC(config)# ip vrf Vrf_RED
    VrF-Vrf_BLUE luominen
    DELLSONiC(config)# ip vrf Vrf_BLUE

    VLAN 10:n yhdistäminen Vrf_BLUE ja IP-osoitteen määrittäminen
    DELLSONiC(config)# interface Vlan 10
DELLSONiC(config-if-Vlan10)# ip vrf forwarding Vrf_RED
DELLSONiC(config-if-Vlan10)# ip address 10.0.0.1/24
DELLSONiC(config-if-Vlan10)# exit
    VLAN 30:n yhdistäminen Vrf_BLUE ja IP-osoitteen määrittäminen
    DELLSONiC(config)# interface Vlan 30
DELLSONiC(config-if-Vlan30)# ip vrf forwarding Vrf_BLUE
DELLSONiC(config-if-Vlan30)# ip address 30.0.0.1/24
DELLSONiC(config-if-Vlan30)# exit

    Yhdistä VLAN 20 Vrf_BLUE ja IP-osoitteeseen
    DELLSONiC(config)# interface Vlan 20
DELLSONiC(config-if-Vlan20)# ip vrf forwarding Vrf_RED
DELLSONiC(config-if-Vlan20)# ip address 20.0.0.1/24
DELLSONiC(config-if-Vlan20)# end
    VLAN 40:n yhdistäminen Vrf_BLUE ja IP-osoitteen määrittäminen
    DELLSONiC(config)# interface Vlan 40
DELLSONiC(config-if-Vlan40)# ip vrf forwarding Vrf_BLUE
DELLSONiC(config-if-Vlan40)# ip address 40.0.0.1/24
DELLSONiC(config-if-Vlan40)# end

    Tarkistamme määritykset.
    DELLSONiC# show ip vrf
VRF-NAME            INTERFACES
----------------------------------------------------------------
Vrf_BLUE            Vlan30
                    Vlan40
Vrf_RED             Vlan10
                    Vlan20

    DELLSONiC# show ip interfaces
Flags: U-Unnumbered interface, A-Anycast IP
-----------------------------------------------------------------------------------------------------------------
Interface            IP address/mask                              VRF                 Admin/Oper     Flags
-----------------------------------------------------------------------------------------------------------------
Vlan10               10.0.0.1/24                                  Vrf_RED             up/up
Vlan20               20.0.0.1/24                                  Vrf_RED             up/up
Vlan30               30.0.0.1/24                                  Vrf_BLUE            up/up
Vlan40               40.0.0.1/24                                  Vrf_BLUE            up/up

    Näkyy, Vrf_BLUE on VLAN 30 ja VLAN 40. Vrf_RED on VLAN 10 ja VLAN 20.

    Verrataanpa molempien VRF-reititystaulukkoa:
    Vrf_RED
    DELLSONiC# show ip route vrf Vrf_RED
Codes:  K - kernel route, C - connected, S - static, B - BGP, O - OSPF
        > - selected route, * - FIB route, q - queued route, r - rejected route
       Destination        Gateway                                                                    Dist/Metric   Last Update
--------------------------------------------------------------------------------------------------------------------------------
 C>*   10.0.0.0/24        Direct                          Vlan10                                     0/0           00:31:42 ago
 C>*   20.0.0.0/24        Direct                          Vlan20                                     0/0           00:31:31 ago

    Vrf_BLUE
    DELLSONiC# show ip route vrf Vrf_BLUE
Codes:  K - kernel route, C - connected, S - static, B - BGP, O - OSPF
        > - selected route, * - FIB route, q - queued route, r - rejected route
       Destination        Gateway                                                                    Dist/Metric   Last Update
--------------------------------------------------------------------------------------------------------------------------------
 C>*   30.0.0.0/24        Direct                          Vlan30                                     0/0           00:24:28 ago
 C>*   40.0.0.0/24        Direct                          Vlan40                                     0/0           00:10:56 ago
